GTMS/CTMS spesialtilpasning av grafittarmatur: Mikrohulls dyp maskineringsløsning

GTMS-spesielle grafittfiksturer bryter gjennom mikronbearbeiding: tilpasset løsning for 1500 mikrohull nøyaktig oppstilt i 0,01 ㎡

Under GTMS/CTMS høytemperatursintringsprosessen i mikroelektronikkemballasje, må spesielle grafittarmaturer kombinere mikronnivåpasning med høy termisk motstand og stabilitet. For å møte utfordringene med kantflising, ultrarask verktøyslitasje og kumulativ toleranse i mikrohull med ultrahøy tetthet med små arealer, brukte VeTek 10 måneder på å bryte gjennom flaskehalsen med kontinuerlig dyp bearbeiding for nesten 10 000 mikrohull gjennom materialtilpasning, kutting av kinematisk lukket sløyfe-rekonstruksjon, multidimensjonal rekonstruksjon og reell rekonstruksjon med én sløyfe og reell levering.

1. Øyeblikksbilde av nøkkeldata og sammenligning av ytelse

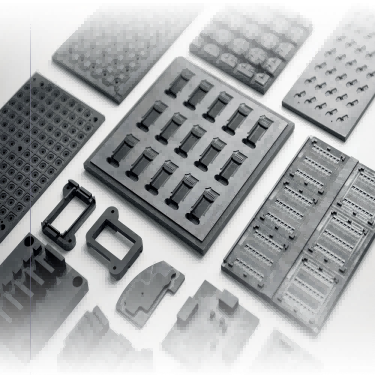

Figur 1 - GTMS/CTMS spesiell grafittfesteplate og strukturelle komponenter for bearbeiding av mikrohull

I den hermetiske GTMS-emballasjeprosessen bestemmer hullkonsistens og termisk deformasjonsmotstand til grafittfesteplater direkte emballasjens hermetisitet og det ferdige produktutbyttet. Nøkkelprosess- og ytelsesindikatorer før og etter VeTek-teamets tekniske gjennombrudd sammenlignes som følger:

2. Kundebakgrunn og GTMS/CTMS-applikasjonsscenarier for hermetisk emballasje

Kunden i dette samarbeidet er en FoU- og produksjonsbedrift som spesialiserer seg på høypålitelige sensorer og mikroelektronikk-emballasjekomponenter. Dens kjerneproduksjonslinjer bruker i stor utstrekning GTMS/CTMS (Glass/Ceramic-To-Metal Seal) sintringsprosesser. I høytemperaturforseglingsovner fungerer spesielle grafittarmaturer som høypresisjonsbæreformer, ansvarlige for nøyaktig posisjonering og å holde hundrevis til tusenvis av fine metallstifter (som Kovar-legering) og glasspreformer. Siden en enkelt grafittfesteplate i dette prosjektet måler mindre enn 0,01 kvadratmeter, men likevel må romme nesten 1500 mikrohull, integrerer det komplette armatursettet nesten 10.000 mikrohull med ekstremt tynne vegger mellom hullene. Under høytemperatursintring ved 800°C–1000°C vil enhver liten hulldiameter utenfor toleranse, posisjonsavvik eller løsgjøring av grafittstøv direkte føre til metallstifttilt, sprekker i glassisolasjonen eller til og med fullstendig tap av hermetisitet.

3. Spesielle grafitt-mikrohullsmaskinering Flaskehalser og feilmekanismer

Før han hentet inn den tekniske arbeidsstyrken for VeTek, møtte kunden alvorlige tekniske flaskehalser under prøveproduksjon og prosessering av små partier: For det første, flising og riving av mikrohullkanter: Grafitt er et porøst sprøtt materiale; under kontinuerlig boring av mikrohull med høy tetthet, forårsaker skjærspenning i det øyeblikket mikroboret går inn og ut lett sprø kantflis ved hullmunningen. For det andre, toleransedrift forårsaket av verktøyets mikroslitasje: Når du behandler tusenvis av mikrohull kontinuerlig, forsterkes slitasjen på fine borkroner, noe som fører til at hulldiametre i dype hull viser en avsmalnende gradient, der et avvik på bare noen få mikron fører til svikt og utrangering av hele fikstursettet som inneholder nesten 10,000 hull. For det tredje, uoverensstemmelse med termisk ekspansjon og støvforurensning: Høytemperatur-CTE for vanlige grafittmaterialer samsvarer ikke med metallstifter, og fint støv renner lett av og forurenser glassintringsgrensesnittet.

4. Hvordan oppnå mikrohullsmaskinering på mikronnivå for GTMS-spesielle grafittfiksturer?

 For å løse vanskelighetene med å bearbeide 10 000 mikrohull dypt, rekonstruerte VeTek R&D-teamet skjærekinematikkmodellen og implementerte systematisk prosessteknikk:

· Verktøybanealgoritme og rekonstruksjon av dykkmating:Optimalisert matehastighet og segmentert rotasjonshastighet gjennom ortogonale eksperimenter, ved å ta i bruk en mikro-feed pulsed dykk-strategi for effektivt å redusere maskineringsstøtskjærkraften med over 45 %, og eliminere hullmunnflisningsfeil.

· Anti-chipping-mikrobor og flisfjerning Flowfeltoptimalisering:Skreddersydde ultrafinkornede diamantbelagte mikrobor kombinert med et pulsert negativt trykk mikrokjølende sponfjerningssystem økte verktøyets slitasjebestandighet med mer enn 3 ganger, noe som sikrer at hulldiameterdrift over 1500 mikrohull per enkelt plate forblir under ±0,002 mm.

5. Produksjons- og inspeksjonspraksis for CTE-tilpasset spesialgrafittfesteplater med høy termisk ledningsevne

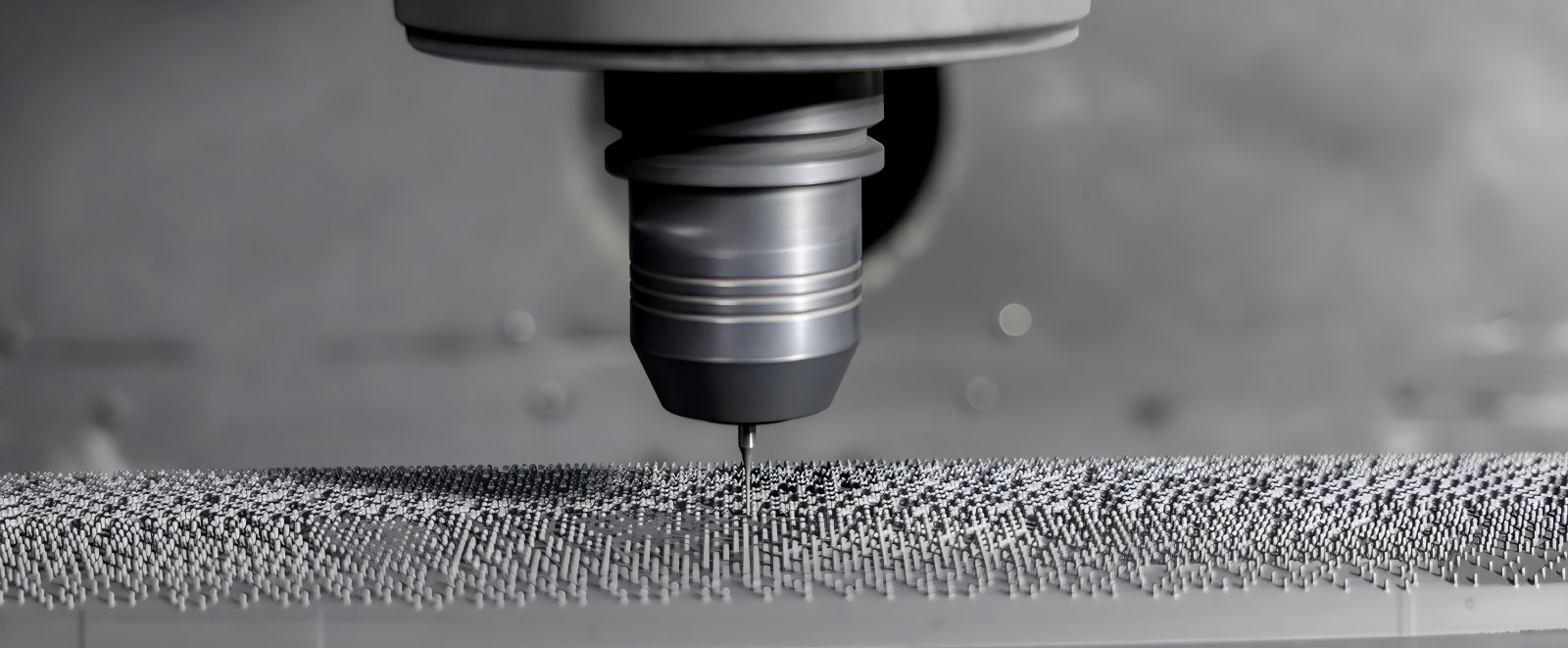

Figur 2 - Ekte detaljer av spesiell grafittfesteplate med null overflateflis og høypresisjon mikrohull-array

· Materialtilpasningsløsning:Strengt utvalgt isostatisk spesialgrafitt med høy renhet med en tett mikrostruktur og utmerket termisk stabilitet ved høye temperaturer. Dens termisk ekspansjonskoeffisient (CTE) samsvarer i høy grad med Kovar-legeringen, og undertrykker sintring ved høy temperatur og løsgjøring av mikrostøv betydelig.

· Samarbeidsinspeksjon og dyprengjøring:Kvalitetskontrolllinjen introduserte et komplementært system med 'Optisk bildemåleinstrument + fullautomatisert koordinatmålemaskin (CMM)'. Optisk bildebehandling skanner raskt avstanden til 10 000-hulls-arrayen, mens CMM verifiserer dyphulls vinkelrett og romlige sporplasseringer; til slutt supplert med flertrinns gradient-ultralydrensing for å fjerne gjenværende grafitturenheter dypt inne i mikroblinde hull, og oppnå renslighet i halvlederkvalitet.

6. Ofte stilte spørsmål (FAQ)

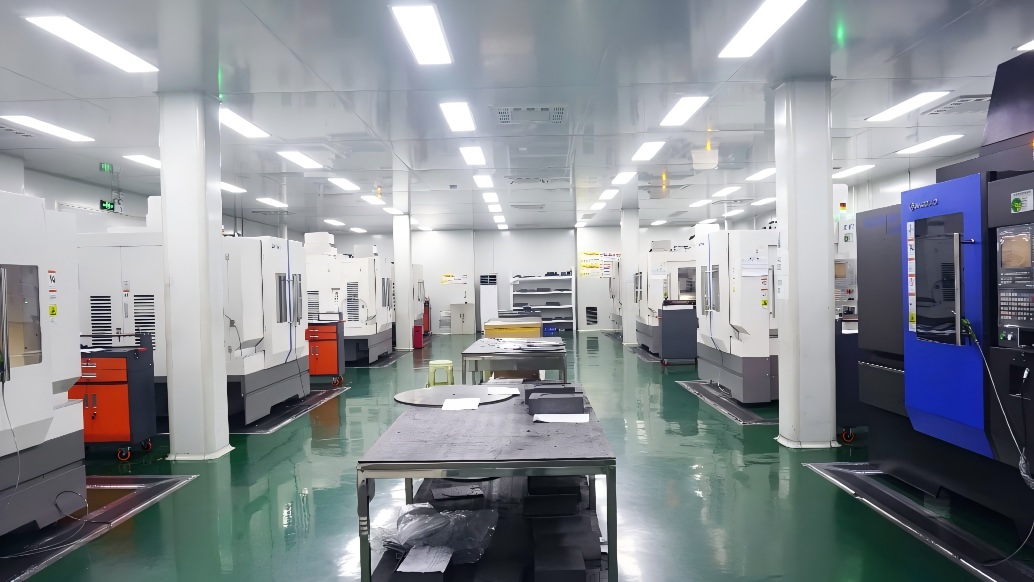

Figur 3 - VeTek High-Precision CNC Machining Center

Spørsmål: Hva er minimum hulldiameter og ultimate toleranser for mikrohullsmaskinering av spesialgrafittarmaturer med høy tetthet?
EN:VeTek har mikrobearbeidingsmuligheter for hulldiametre under 0,2 mm. Hulldiametertoleranser kan kontrolleres stabilt innenfor ±0,003 mm, og sann rundhet så vel som posisjonstoleranser for 1500 hull på en enkelt plate når ±0,005 mm, og tilfredsstiller fullt ut GTMS-emballasjekrav for høydensitetsstifter.

Spørsmål: Hvorfor må GTMS hermetiske sintringsarmaturer nøyaktig matche CTE til Kovar-legering?
EN:Under 800°C–1000°C sintringssyklusen, hvis CTE til fiksturen og metallpinnene er inkonsekvente, vil skjærspenning som genereres av kjølesammentrekning forårsake pinneforskyvning, sprekkdannelse i glasskroppen eller forseglingssvikt. Nøyaktig CTE-tilpasning sikrer synkronisert ekspansjon og sammentrekning, og forbedrer hermetisk utbytte.

Spørsmål: Hvordan sikrer ultralydrenseprosessen at det ikke blir igjen grafittstøv inne i dype mikrohull?
EN:Vi bruker et multi-frekvens gradient ultralydgenereringssystem kombinert med avionisert vann og spesialiserte rengjøringsmedier. Ved å utnytte høyfrekvente kavitasjonseffekter blir fine grafittpartikler dypt inne i mikrohull og blinde hull fullstendig strippet, etterfulgt av høyrent nitrogenblåsing og vakuumtørking for å oppnå ren forsendelse på halvledernivå.

7. Sammendrag og tekniske støttetjenester

Innenfor halvleder- og mikroelektronikk hermetisk emballasje, bestemmer mikron-nivå maskineringspresisjon og termodynamisk stabilitet til bærere direkte emballasjeutbytte og utstyrsutnyttelse. Ved å stole på kontinuerlig akkumulering i materialer med høy renhet, presisjonsmaskinering og produksjon av kritiske halvlederkomponenter, overvant VeTek med suksess produksjonsbarrieren på industrinivå på 1500 mikrohull tett oppstilt på en 0,01㎡ plate, og realiserer svært pålitelig masseproduksjon av spesialgrafittarmaturer på 10 000 hulls nivå.

Som en produksjonsbedrift fokusert påutvikling av CVD SiC, TaC-belegg, Solid SiC og kritiske halvledermaterialer og komponenter, VeTek leverer kontinuerlig materialeløsninger med høy ytelse for halvlederproduksjon, krystallvekst og prosessfelt med høy temperatur.  Samtidig, som adresserer applikasjonskrav innen hermetisk emballasje, høytemperatursintring og presisjonsposisjonering, tilbyr VeTek ingeniørtjenester inkluderthøyrent grafittmaterialevalg, presisjonsmaskinering og tilpasset produksjonsstøtte.

Hvis du søker høypresisjonsgrafittkomponenter som er egnet for GTMS/CTMS hermetiske forseglingsprosesser, eller trenger materialtilpasning, strukturell optimalisering og prøvevalidering, kan du gjerne kontakte VeTek-ingeniørteamet. Vi vil gi deg one-stop teknisk støtte fra materialvalg til presisjonsproduksjon.

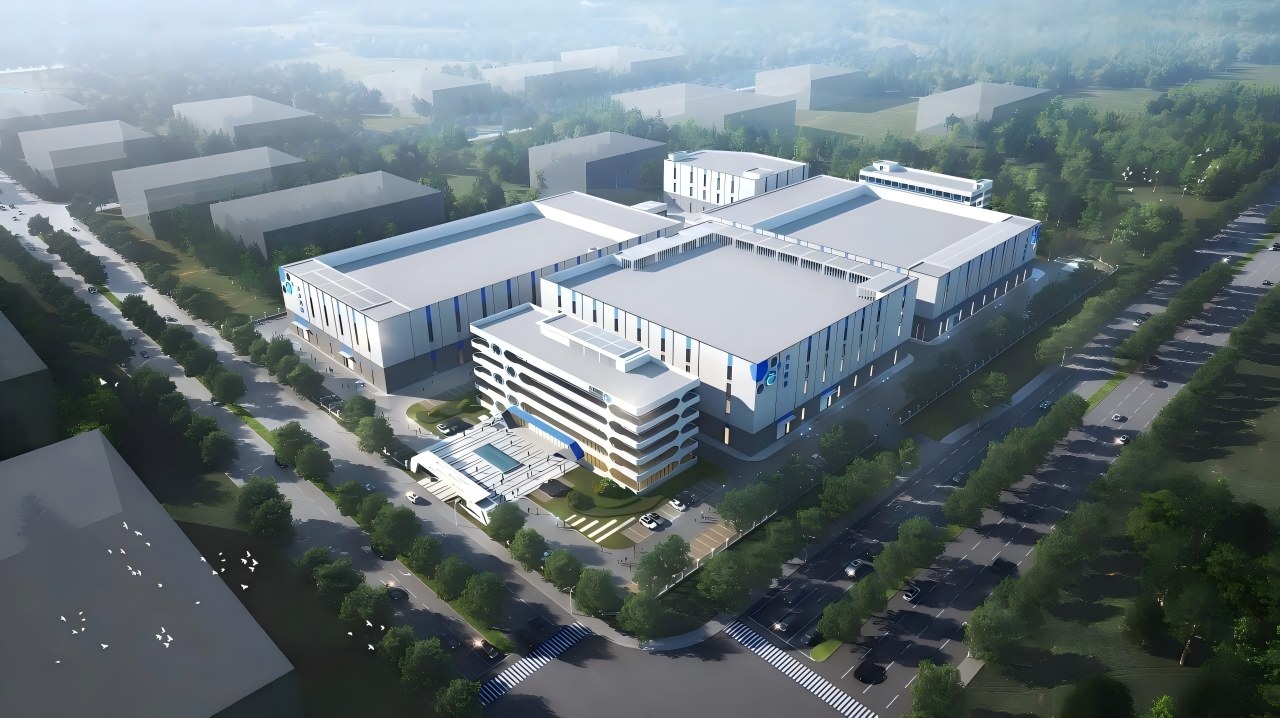

Figur 4 - Panoramautsikt over VeTek Special Materials FoU og presisjonsproduksjonsbase
