Silisiumkarbidbelegg

VeTek Semiconductor spesialiserer seg på produksjon av ultrarene silisiumkarbidbeleggprodukter, disse beleggene er designet for å påføres renset grafitt, keramikk og ildfaste metallkomponenter.


Våre belegg med høy renhet er primært rettet mot bruk i halvleder- og elektronikkindustrien. De tjener som et beskyttende lag for waferbærere, susceptorer og varmeelementer, og beskytter dem mot korrosive og reaktive miljøer som oppstår i prosesser som MOCVD og EPI. Disse prosessene er integrert i wafer-prosessering og enhetsproduksjon. I tillegg er beleggene våre godt egnet for bruk i vakuumovner og prøveoppvarming, der miljøer med høyt vakuum, reaktive og oksygen forekommer.


Hos VeTek Semiconductor tilbyr vi en omfattende løsning med våre avanserte maskinverksteder. Dette gjør oss i stand til å produsere basiskomponentene ved hjelp av grafitt, keramikk eller ildfaste metaller og påføre SiC eller TaC keramiske belegg internt. Vi tilbyr også beleggtjenester for kundeleverte deler, noe som sikrer fleksibilitet for å møte ulike behov.


Våre silisiumkarbidbeleggprodukter er mye brukt i Si-epitaksi, SiC-epitaksi, MOCVD-system, RTP/RTA-prosess, etseprosess, ICP/PSS-etseprosess, prosess av forskjellige LED-typer, inkludert blå og grønn LED, UV LED og dyp-UV LED etc.,som er tilpasset utstyr fra LPE, Aixtron, Veeco, Nuflare, TEL, ASM, Annealsys, TSI og så videre.

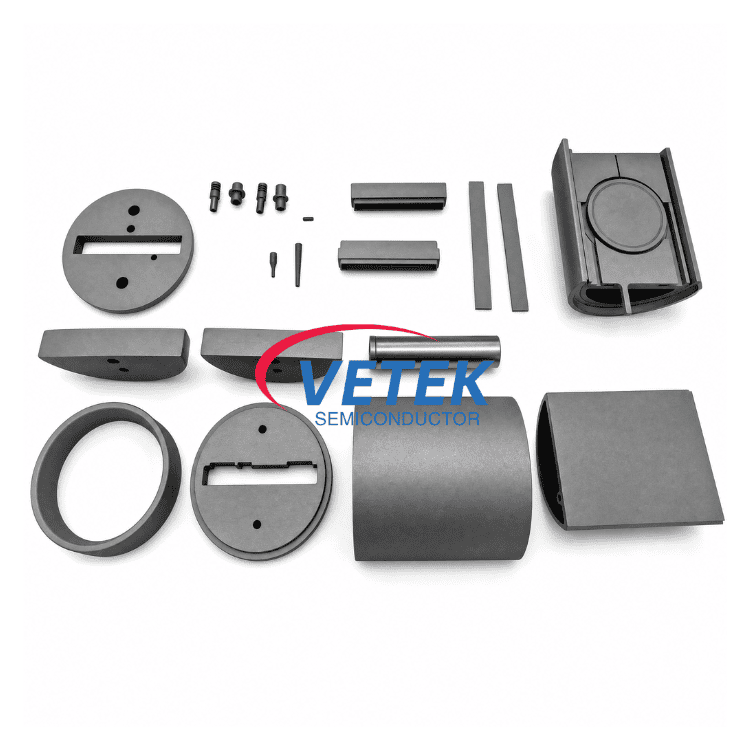

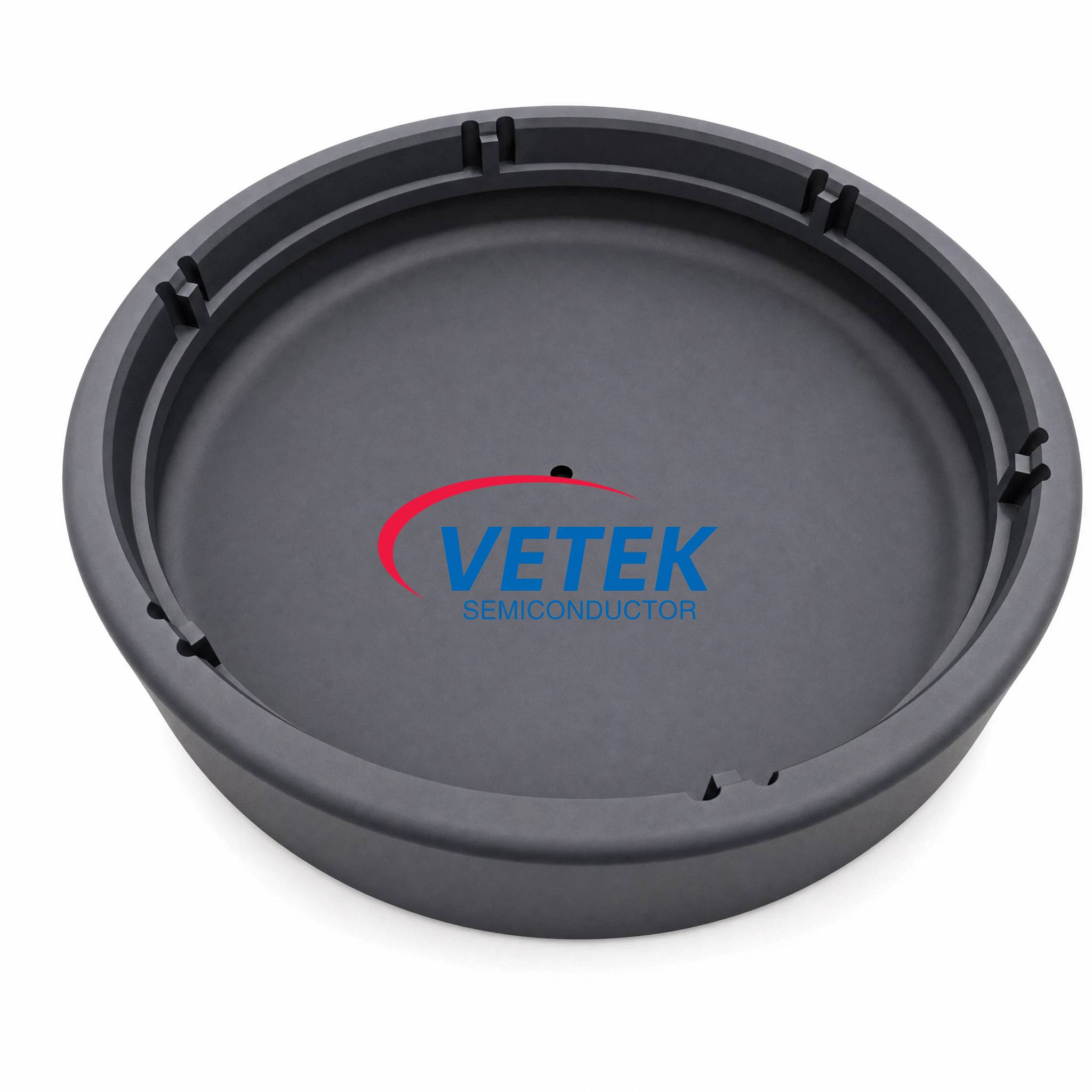

Reaktordeler vi kan gjøre:


Aixtron G5 MOCVD Susceptors


Silisiumkarbidbelegg flere unike fordeler:

Silicon Carbide Coating several unique advantages



VeTek Semiconductor Silicon Carbide Coating Parameter

Grunnleggende fysiske egenskaper til CVD SiC-belegg
Eiendom Typisk verdi
Krystallstruktur FCC β-fase polykrystallinsk, hovedsakelig (111) orientert
SiC-belegg Tetthet 3,21 g/cm³
SiC-belegg Hardhet 2500 Vickers hardhet (500 g belastning)
Kornstørrelse 2~10μm
Kjemisk renhet 99,99995 %
Varmekapasitet 640 J·kg-1·K-1
Sublimeringstemperatur 2700 ℃
Bøyestyrke 415 MPa RT 4-punkts
Youngs modul 430 Gpa 4pt bøyning, 1300 ℃
Termisk ledningsevne 300 W·m-1·K-1
Termisk ekspansjon (CTE) 4,5×10-6K-1

CVD SIC FILM KRYSTALL STRUKTUR

CVD SIC FILM CRYSTAL STRUCTURE



View as

Sic belagt waferbærer for etsing

Sic belagt waferbærer for etsing

Som en ledende kinesisk produsent og leverandør av silisiumkarbidbeleggingsprodukter, spiller Veteksemicons SIC -belagte skivebærer for etsing en uerstattelig kjernerolle i etsningsprosessen med sin utmerkede høytemperaturstabilitet, enestående korrosjonsmotstand og høy termisk ledningsevne.
CVD SIC -belagt wafer -mykteror

CVD SIC -belagt wafer -mykteror

Veteksemicons CVD SIC-belagte wafer-sensekter er en banebrytende løsning for halvleder epitaksiale prosesser, og tilbyr ultrahøy renhet (≤100 ppb, ICP-E10-sertifisert) og eksepsjonell termisk/kjemisk stabilitet for forurensningsresistent vekst av GAN, SIC og siliconbasert EPI---l-l-l-l-l-l-l-l-l-l-l-lansere. Konstruert med Precision CVD -teknologi støtter den 6 ”/8”/12 ”skiver, sikrer minimal termisk spenning og tåler ekstreme temperaturer opp til 1600 ° C.
SiC -belagt planetarisk mottaker

SiC -belagt planetarisk mottaker

Vår SIC -belagte planetariske sensekter er en kjernekomponent i den høye temperaturprosessen for halvlederproduksjon. Designet kombinerer grafittunderlag med silisiumkarbidbelegg for å oppnå omfattende optimalisering av termisk styringsytelse, kjemisk stabilitet og mekanisk styrke.
SiC -belagt tetningsring for epitaxy

SiC -belagt tetningsring for epitaxy

Vår SIC-belagte tetningsring for epitaxy er en høyytelsesforseglingskomponent basert på grafitt- eller karbon-karbonkompositter belagt med silisiumkarbid med høy renhet (SIC) ved kjemisk dampavsetning (CVD), som kombinerer termisk stabilitet av grafitt med den ekstreme miljøresistens av SIC, MOC, Design for å være designet for semic.
Enkelt wafer epi grafitt undertaker

Enkelt wafer epi grafitt undertaker

Veteksemicon single wafer epi grafittmottor er designet for høyytelses silisiumkarbid (SIC), galliumnitrid (GaN) og annen tredje generasjons halvleder epitaksial prosess, og er kjernelagerkomponenten i høypresisjonens epitaksiale ark i masseproduksjonen.

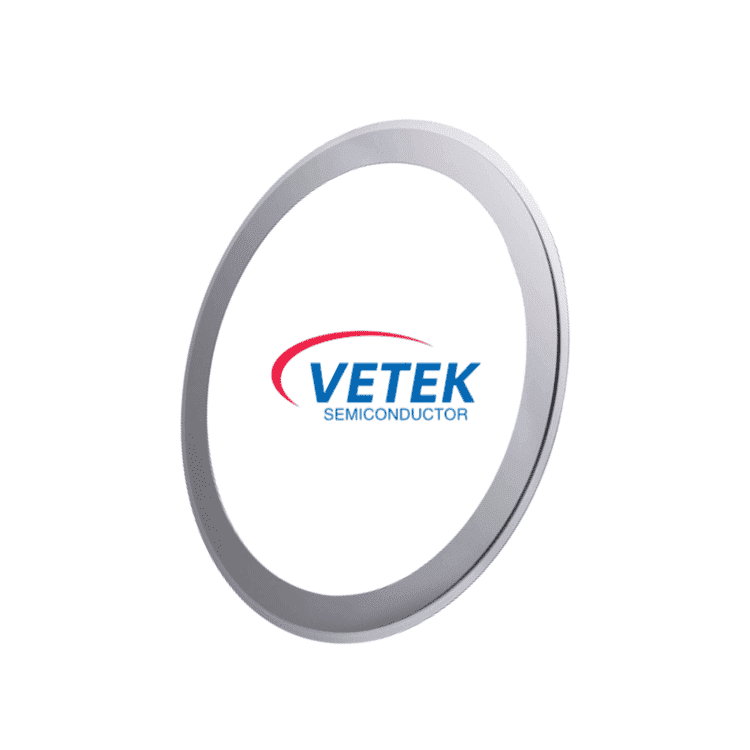

Plasmaets etsing Fokusring

Plasmaets etsing Fokusring

En viktig komponent som brukes i etsningsprosessen for wafer -fabrikasjon er plasma -etsningsfokusringen, hvis funksjon er å holde skiven på plass for å opprettholde plasmatetthet og forhindre forurensning av wafer -sidene. Vetek halvleder gir plasma -etsningsfokus ring med forskjellig monokrystalls -silikon.
Som profesjonell Silisiumkarbidbelegg produsent og leverandør i Kina har vi vår egen fabrikk. Enten du trenger tilpassede tjenester for å imøtekomme de spesifikke behovene i regionen din eller ønsker å kjøpe avansert og holdbar Silisiumkarbidbelegg laget i Kina, kan du gi oss en melding.
