Hvorfor er grafitt belagt med silisiumkarbid for halvlederepitaxi?

I halvlederepitaksi velges sjelden grafitt bare fordi den tåler høy temperatur. Dens virkelige verdi ligger i kombinasjonen av maskinbearbeidbarhet, termisk respons, elektrisk oppførsel og evnen til å danne komplekse reaktorkomponenter som tønnesusceptorer, pannekakesusceptorer, enkeltwaferholdere og MOCVD-bærere. Likevel er den samme grafittoverflaten som gir disse fordelene ikke alltid egnet for direkte og gjentatt eksponering for epitaksimiljøet. Dette er grunnen til at mange kritiske grafittkomponenter er beskyttet med en tetthetkjemisk dampavsatt silisiumkarbidbelegg, skaper det som vanligvis beskrives somSiC-belagt grafitt.

Det tekniske konseptet er enkelt, men viktig: grafittkroppen gir den strukturelle og termiske plattformen, mens CVD SiC-laget blir den prosessvendte overflaten. Den resulterende komponenten må derfor betraktes som ett integrert materialsystem i stedet for som grafitt med et valgfritt beskyttende lag.

Hvorfor grafitt forblir viktig i epitaksereaktorer

En epitaksi-susceptor utfører betydelig mer arbeid enn bare å holde en wafer. Den etablerer den mekaniske posisjonen til waferen, deltar i varmeoverføring og, avhengig av reaktordesign, samhandler den med rotasjon, induksjonsoppvarming og gassstrøm. Små endringer i lommedybde, flathet, overflateprofil eller termisk oppførsel kan endre det lokale wafermiljøet og til slutt påvirke epitaksial ensartethet.

Dette kravet forklarer den fortsatte bruken av finkornet og isostatisk grafitt. Grafitt kan presisjonsmaskineres til geometrier som vil være betydelig vanskeligere eller dyrere å produsere fra mange tette keramiske materialer. Den gir også termiske og elektriske egenskaper som er kompatible med flere varmevegger og induksjonsoppvarmede reaktorkonsepter.

For kommersiell silisium ogSiC epitaksi, SGL Carbon identifiserer isostatisk grafitt med høy styrke som basismaterialet for belagte susceptorer og bemerker at kvaliteten på susceptormaterialet har en direkte innflytelse på kvaliteten til det epitaksiale laget. Trange dimensjonstoleranser, homogen belegg og renhet behandles derfor som sammenhengende krav snarere enn uavhengige spesifikasjoner.

Vanskeligheten er at et materiale som er egnet for å bygge den termiske kroppen ikke nødvendigvis er den optimale overflaten for kontakt med prosessatmosfæren. Denne forskjellen er den grunnleggende grunnen til å bruke silisiumkarbid.

Hvorfor bare grafitt ikke er en ideell prosessvendt overflate

A bar grafittkomponentopererer i et miljø som inneholder høye temperaturer, reaktive forløpergasser og gjentatt oppvarming og avkjøling. Under disse forholdene kan overflaten gradvis bli en del av reaktorkjemien.

I silisiumkarbidepitaksi er dette problemet spesielt tydelig. Publisert arbeid med kloridbasert SiC CVD beskriver grafittsusceptorer belagt med SiC spesielt for å forhindre at urenheter og ytterligere hydrokarboner frigjøres fra varm grafitt under vekst. Det samme arbeidet rapporterer at nedbrytning av SiC-belegget ved varme punkter kan påvirke reproduserbarheten fra kjøring til kjøring, noe som illustrerer at tilstanden til susceptoroverflaten kan bli en del av selve prosessen.

Risikoen er derfor bredere enn enkel oksidasjon. Direkte eksponering kan føre til kjemisk angrep, progressiv overflaterugjøring, frigjøring av partikler, eksponering av sporforurensninger eller uønskede reaksjoner mellom grafitten og prosessgassen. Rengjøringssykluser kan introdusere en annen stressmekanisme fordi den samme komponenten gjentatte ganger må overleve både avsetningskjemi og kammerrensingskjemi.

For halvlederproduksjon skaper dette en uønsket tilbakemeldingssløyfe. Overflatedegradering endrer tilstanden til susceptoren; en susceptor i endring kan modifisere den lokale kjemiske og termiske grensen rundt waferen; og en skiftende grense kan redusere prosessens repeterbarhet.

Hensikten med å belegge grafitt er derfor ikke bare å gjøre delen "mer korrosjonsbestandig." Det er å beholdeprosessvendt grense mer stabil over tid.

CVD SiC som et funksjonelt grensesnitt mellom grafitt og prosessen

Et CVD SiC-belegg skaper en tett silisiumkarbidoverflate over den maskinerte grafittkroppen. Kommersielle SiC-belegg avsettes vanligvis ved kjemisk dampavsetning ved temperaturer over ca. 1200 °C. SGL Carbon rapporterer typiske avsetningstemperaturer på 1200–1300°C og understreker spesifikt at den termiske ekspansjonsoppførselen til grafittsubstratet bør tilpasses belegget for å minimere termisk stress.

Når det er avsatt, fungerer SiC-laget som et funksjonelt grensesnitt mellom grafitten og reaktoratmosfæren. Dens kjemiske motstand reduserer direkte angrep på det underliggende karbonet. Dens tetthet begrenser direkte eksponering av grafitten til prosessmiljøet. Dens høye renhet gir en mer kontrollert overflate nær waferen, og dens mekaniske integritet bidrar til å redusere erosjonsrelatert partikkelgenerering.

Disse fordelene avhenger av at belegget forblir intakt. Et belegg med dårlig jevnhet i tykkelse, lokale nålehull, gjenværende spenning eller svak vedheft kan til slutt sprekke eller delaminere. Når det skjer, eksponeres grafitten igjen og den beskyttende funksjonen er lokalt tapt.

Av denne grunn er ikke beleggtykkelse alene en meningsfull kvalitetsmåling. De mer nyttige tekniske parameterne er kombinasjonen avrenhet, tetthet, overflateruhet, jevn tykkelse, mikrostruktur, substratkompatibilitet og grensesnittintegritet.

Mersen følger samme materialsystem-tilnærming i veiledningen for halvlederutstyr. Den beskriver ultraren grafitt belagt med SiC for epitaksi og MOCVD og fremhever spesifikt CTE-kompatibilitet mellom grafitt og silisiumkarbid som en betingelse for langsiktig beleggintegritet.

Rent praktisk er den ideelle komponenten ikke den med det tykkeste SiC-laget. Det er den der grafittkvaliteten, beleggsarkitekturen, maskineringstoleransene og driftsforholdene er tilstrekkelig tilpasset til å forbli stabile gjennom gjentatte prosesssykluser.

Hvordan påvirker susceptorgeometri og flathet wafertemperaturens enhetlighet?

Verdien av en SiC-belagt susceptor blir tydeligere når komponenten blir sett på som en del av det termiske feltet i stedet for bare som en forbruksartikkel.

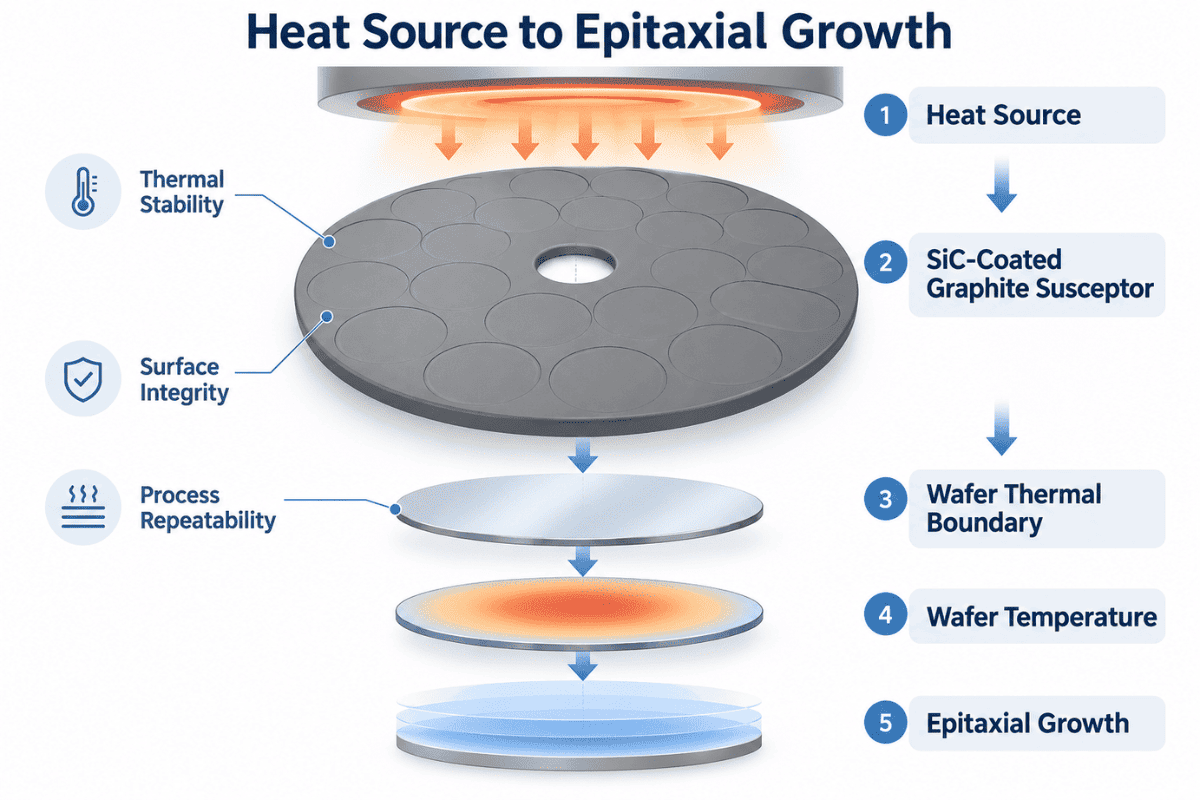

Energibanen i et forenklet epitaksisystem kan representeres som:

Varmekilde → SiC-belagt grafittsusceptor → Wafer Termisk grense → Wafer Temperatur → Epitaksial vekst

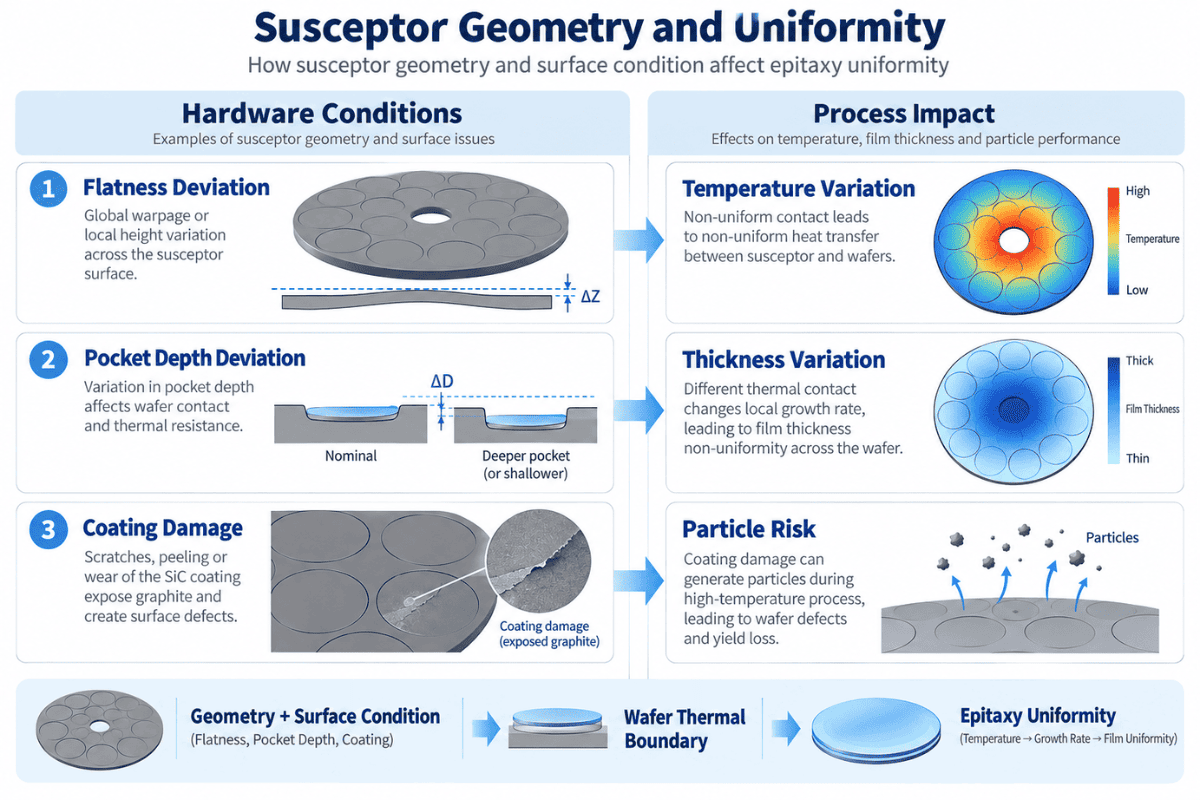

Hvert grensesnitt er viktig. Hvis susceptoren blir forvrengt, hvis lommer endrer dimensjon, hvis avleiringer akkumuleres ujevnt eller hvis belegget lokalt svikter, kan forholdene som oppleves av waferen endres selv når den nominelle reaktoroppskriften forblir uendret.

Dette er grunnen til at presisjonsbearbeiding og beleggkvalitet er tett forbundet. SGL Carbon legger vekt på lommeprofil, flathet, overflatefinish, renhet og homogent SiC-belegg for silisiumepitaksiseptorer og kobler også susceptoregenskaper til epitaksiallagskvalitet.

Et lignende forhold eksisterer i MOCVD. Waferbærere roterer substrater gjennom et kontrollert termisk og forløperfelt, og den termiske oppførselen til bæreren bidrar til wafertemperaturfordeling. SGL Carbon bemerker at grafitt med høy renhet, homogene SiC-belegg og tette dimensjonstoleranser brukes til å kontrollere bærerytelsen i LED- og GaN-relaterte MOCVD-applikasjoner.

Det ville derfor være unøyaktig å hevde at SiC-belegg alene "forbedrer epitaksialt utbytte." Den mer forsvarlige tekniske konklusjonen er at en stabil, godt utformet SiC-belagt grafittkomponent bidrar til å opprettholdetermiske, kjemiske og forurensningsgrenseforholdnødvendig for repeterbar epitaksi.

Det skillet er viktig både for teknisk nøyaktighet og leverandørkvalifisering.

Hvorfor kravene er forskjellige mellom silisium og SiC epitaksi

Det underliggende materialkonseptet er likt for silisium og SiC-epitaksi, men alvorlighetsgraden av driftsmiljøet er forskjellig.

I silisiumepitaksi må susceptorer med høy renhet opprettholde dimensjonsnøyaktighet, termisk jevnhet og en ren prosessoverflate. Kommersielle leverandører legger sterk vekt på flathet, lommegeometri, maskineringstoleranse og belegghomogenitet fordi susceptoren utgjør en del av wafer-varmesystemet.

SiC-epitaksi legger vanligvis større termisk og kjemisk belastning på den varme sonen. Kloridbasert SiC-vekst kan for eksempel operere ved temperaturer rundt 1570 °C i publiserte reaktorstudier. Under slike forhold blir nedbrytning av belegg ved lokaliserte hot spots spesielt relevant fordi endringer i susceptoroverflaten kan påvirke reproduserbarheten over flere kjøringer.

Det passende spørsmålet er derfor ikke om SiC-belegg er "bedre" for en prosess enn en annen. Det riktige spørsmålet er om beleggsarkitekturen er kompatibel med den faktisketemperatur, gasskjemi, termisk syklus, rensemetode og komponentgeometri.

Den samme logikken gjelder når man vurderer alternative belegg som TaC eller når man vurderer solide SiC-komponenter. Materialvalg bør følge prosessmiljøet i stedet for et generisk materialhierarki.

Spesifisere SiC-belagt grafitt som en ingeniørkomponent

En teknisk meningsfull spesifikasjon begynner med reaktoren i stedet for med belegget.

Leverandøren bør forstå epitaksiprosessen, reaktorkonfigurasjonen, waferstørrelse, komponentgeometri, driftstemperatur, prosessgasser og rensekjemi før kravene til grafitt og belegg defineres. Komponenttegningen skal da etablere lommegeometri, planhet, kritiske dimensjoner og overflatefinish. Først etter at disse kravene er forstått, bør beleggtykkelse, ensartethet, ruhet og inspeksjonskriterier være ferdigstilt.

Denne tilnærmingen endrer tilbudsforespørselen fra en vareforespørsel—

"Sitat aSiC-belagt grafittsusceptor."

– til en teknisk spesifikasjon bygget rundt selve prosessen.

For epitaksikomponenter er målet ikke bare å maksimere beleggets levetid. Målet er å opprettholde en komponent som støtterstabil wafertemperatur, kontrollert kontaminering, lav partikkelrisiko, dimensjonskonsistens og repeterbare vekstforholdi hele den tiltenkte tjenesteperioden.

FAQ

1. Hvorfor er grafitt belagt med silisiumkarbid i epitaksi?

Grafitt gir bearbeidbarhet og nyttige termiske egenskaper, mens CVD SiC gir en kjemisk stabil, prosessvendt overflate med høy renhet. Kombinasjonen gjør at komplekse grafittsusceptorer kan operere i krevende halvledermiljøer.

2.Hvorfor ikke bruke bar grafitt?

Bar grafitt kan samhandle med reaktive gasser, eksponere urenheter, gjøre ru eller generere partikler over tid. Et tett SiC-belegg skiller grafitten fra prosessatmosfæren.

3. Eliminerer SiC-belegg forurensning?

Nei. Det reduserer grafittrelatert forurensningsrisiko når belegget forblir intakt, men forurensning kan også stamme fra gasser, kammeroverflater, avleiringer, håndtering og andre reaktorkomponenter.

4. Påvirker SiC-belegget termisk ytelse?

Ja. Belegget, grafittsubstratet, komponentgeometrien og overflatetilstanden påvirker sammen den termiske grensen mellom susceptoren og waferen. Belegget bør derfor vurderes som en del av den komplette komponenten.

5. Hvilken informasjon bør inkluderes i en tilbudsforespørsel?

En nyttig tilbudsforespørsel bør inkludere reaktormodell, prosesstype, waferstørrelse, komponenttegning, driftstemperatur, prosess- og rensegasser, grafittkrav, beleggsspesifikasjon, kritiske toleranser, overflatefinish, inspeksjonskriterier og nødvendig mengde.
