WuYi TianYao New Material Tech.Co.,Ltd.
WuYi TianYao New Material Tech.Co.,Ltd., grunnlagt i 2016, er en ledende leverandør av avanserte beleggmaterialer for halvlederindustrien. Grunnleggeren vår, en tidligere ekspert fra det kinesiske vitenskapsakademiets Institutt for materialer, etablerte selskapet med fokus på å utvikle banebrytende løsninger for industrien.

Våre hovedprodukttilbud inkludererCVD silisiumkarbid (SiC) belegg, tantalkarbid (TaC) belegg, bulk SiC, SiC-pulver og SiC-materialer med høy renhet. De viktigste produktene er SiC-belagt grafitt-susceptor, forvarmeringer, TaC-belagt avledningsring, halvmånedeler, etc., renheten er under 5ppm, kan møte kundenes krav.

150

Ansatte

12

Produksjonslinjer

2

Produksjonsbaser

2

FoU-sentre

Se mer
Vetek er profesjonell av silisiumkarbidbelegg, tantal karbidbelegg, spesiell grafittprodusent og leverandør i Kina. Du kan være trygg på å kjøpe produktene fra fabrikken vår, og vi vil tilby deg kvaliteten etter salg.

Våre tjenester

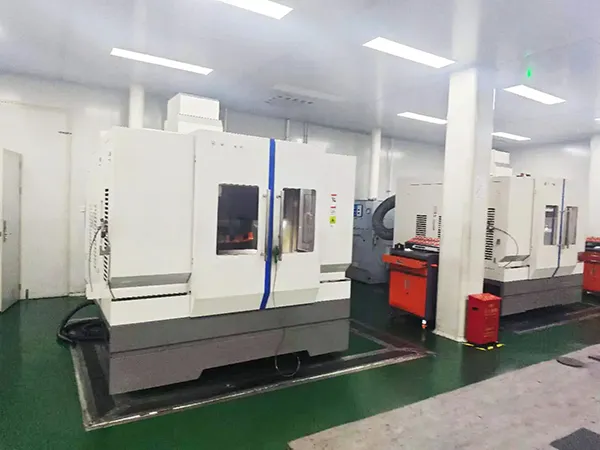

CNC Machining

CNC maskinering

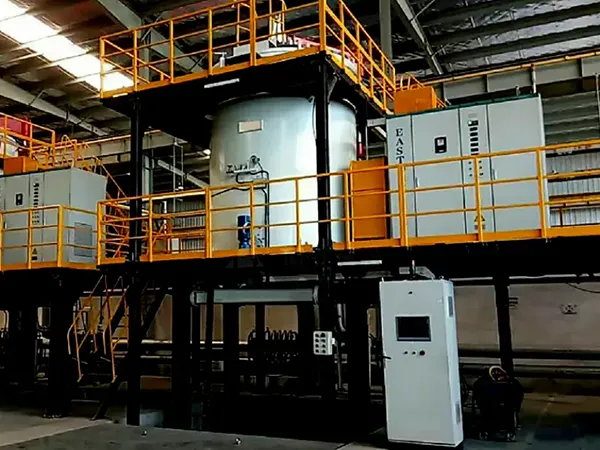

Material Sintering

Materialsintring

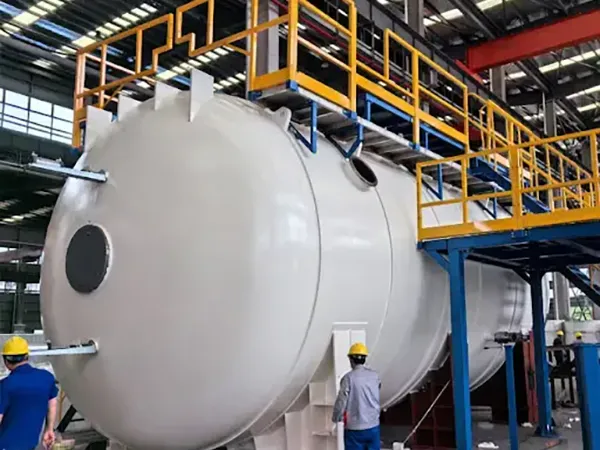

Material Purification

Materialrensing

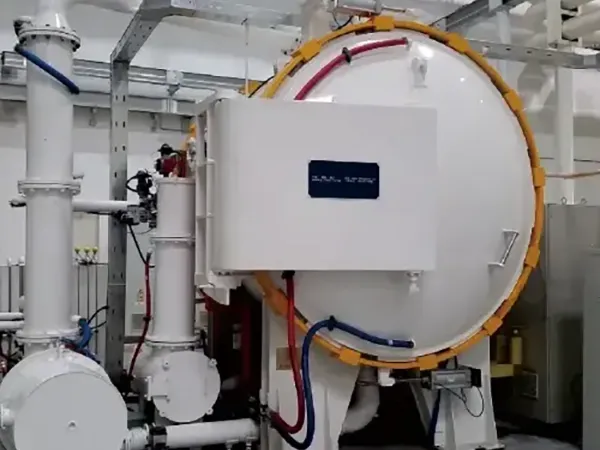

CVD Coating

CVD belegg

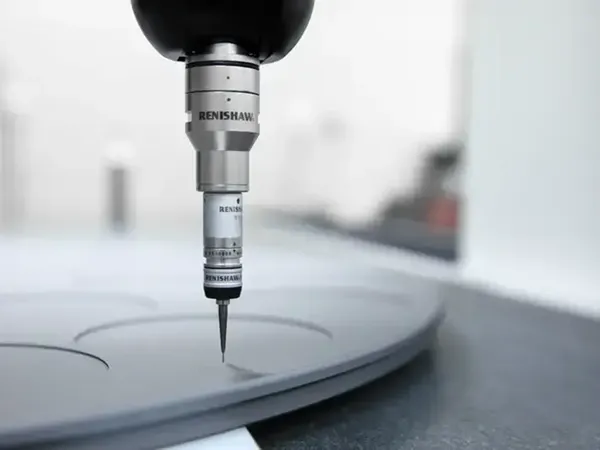

Material Testing

Materialtesting

Våre fordeler

Avanserte materialer endrer fremtiden. Har som mål å være den ledende innovatøren av halvledermaterialer over hele verden.

Advanced Equipment & Testing Capacity

Avansert utstyr og testkapasitet

Vi driver 12 avanserte produksjonslinjer med over 80 sett med industriledende CVD og inspeksjonsutstyr for å sikre stabil masseproduksjon og streng kvalitetskontroll.

Dual R&D Centers & Deep Expertise

Doble FoU-sentre og dyp ekspertise

Grunnlagt av en tidligere CAS-professor med en årlig FoU-investering på 30 %+, bygger våre doble FoU-plattformer med suksess over gapet mellom underliggende mekanismeforskning og industriell oppskalering.

Strategic Industry Recognition

Strategisk industrianerkjennelse

Som en anerkjent guidebedrift i industrikjeden for integrerte kretser har VeTek Semiconductor mottatt strategiske kapitalinvesteringer fra flere topplistede halvlederledere.

High-Purity & High-Barrier Solutions

Løsninger med høy renhet og høy barriere

Vi leverer høyrente, temperaturbestandige CVD-belegg og komponenter som effektivt forlenger levetiden og optimaliserer produksjonskostnadene for globale halvleder- og PV-kunder.

FABRIKKINNLEDNING

VeTek Semiconductor operates dual research and development centers, integrating R&D and production capabilities. Har for tiden 2 produksjonsbaser, 12 produksjonslinjer, 150+ ansatte, FoU utgjorde mer enn 30%, vårt team fokuserer på teknologi, produksjon, salg og driftsledelse, og har en sterk omfattende evne. Product layout is mainly used in LED, IC integrated circuit, third generation semiconductor, photovoltaic and other industries.

HVA VÅRE KUNDER SIER

WHAT OUR CLIENTS SAY
WHAT OUR CLIENTS SAY
WHAT OUR CLIENTS SAY

SØKNADSFELT

APPLICATION FIELD
APPLICATION FIELD
APPLICATION FIELD
APPLICATION FIELD

FAQ

Spørsmål 1: Kan dine beleggsprodukter og solide komponenter tilpasses fullt ut til våre tegninger?

A: Yes, absolute customization is our core strength. Vi tilbyr ende-til-ende tilpasset bearbeiding basert på dine nøyaktige tegninger, velger de best egnede substratene og matcher dem med høyuniformitet CVD SiC eller TaC-belegg for å passe perfekt til halvlederutstyret ditt.

Q2: Hvordan garanterer du den høye renheten som kreves for materialer av halvlederkvalitet?

A: We implement strict raw material screening and advanced high-temperature purification processes. Alle elementene er sporanalysert ved hjelp av profesjonelt testutstyr som ICP-OES og GDMS for å sikre at våre belegg og grafittkomponenter oppfyller de ultrarene, partikkelfrie standardene til brikkeindustrien.

Q3: Hvilket kvalitetsstyringssystem og industrisertifiseringer har du?

A: Our production facility operates in strict accordance with the ISO9001 quality management system. Fra substratbearbeiding til den endelige prosessen med kjemisk dampavsetning (CVD) gjennomgår hvert trinn strenge dimensjons- og overflatepresisjonskontroller før forsendelse.

Q4: Støtter du prøvetesting før du legger inn massebestillinger, og hva er prosessen?

A: Yes, we welcome sample evaluation for custom susceptors, wafer boats, or dummy wafers. Du kan oppgi dine spesifikke driftsparametre eller utstyrsmodeller (som LPE, Aixtron eller ASM), og vi vil levere en prøveprøve for å sikre at den oppfyller dine termiske og prosesskrav.

Spørsmål 5: Hva er din typiske produksjonstid for standard og tilpassede produkter?

A: For standardkonfigurasjoner eller tilgjengelig beholdning, sender vi umiddelbart. For spesialtilpassede varer som krever presisjonsmaskinering og CVD-beleggingsbehandling, varierer ledetiden vanligvis fra 3 til 6 uker, avhengig av designkompleksiteten og batchvolumet.

Spørsmål 6: Hva slags teknisk støtte etter salg gir du til internasjonale kunder?

A: We offer 24/7 online technical consulting to help optimize your thermal fields and component lifespan. Hvis det oppstår driftsproblemer eller konsentrasjonssvingninger under prosessintegrasjon, vil våre FoU-ingeniører samarbeide med deg eksternt for å gi raske og praktiske løsninger.

Nyheter

  • Velkommen kunder til å besøke Veteksemicons karbonfiberproduktfabrikk
    2025-09-10
    Velkommen kunder til å besøke Veteksemicons karbonfiberproduktfabrikk

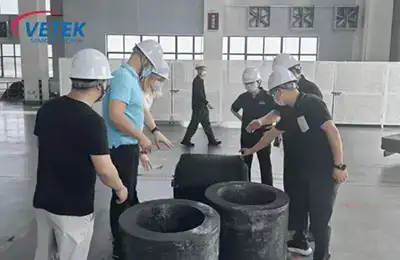

    5. september 2025 besøkte en kunde fra Polen en fabrikk under VETEK for å lære om våre avanserte teknologier og innovative prosesser i produksjonen av karbonfiberprodukter.

  • Inne i produksjonen av solide CVD SiC-fokusringer: fra grafitt til høypresisjonsdeler
    2026-01-23
    Inne i produksjonen av solide CVD SiC-fokusringer: fra grafitt til høypresisjonsdeler

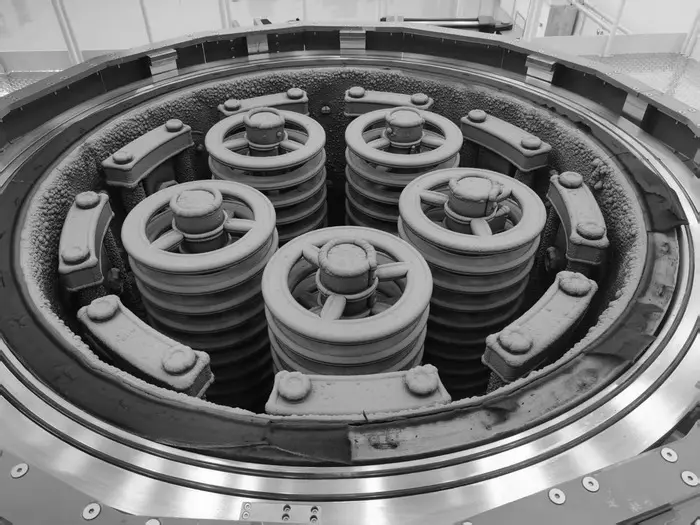

    I den høye innsatsverdenen innen halvlederproduksjon, hvor presisjon og ekstreme miljøer eksisterer side om side, er fokusringer av silisiumkarbid (SiC) uunnværlige. Disse komponentene er kjent for sin eksepsjonelle termiske motstand, kjemiske stabilitet og mekaniske styrke, og er avgjørende for avanserte plasmaetseprosesser. Hemmeligheten bak deres høye ytelse ligger i Solid CVD (Chemical Vapor Deposition) teknologi. I dag tar vi deg med bak kulissene for å utforske den strenge produksjonsreisen – fra et rå grafittsubstrat til en "usynlig helt" med høy presisjon.

  • VETEK skal delta i SEMICON Europa 2025 i München, Tyskland
    2025-11-20
    VETEK skal delta i SEMICON Europa 2025 i München, Tyskland

    I 2025 møtes den europeiske halvlederindustrien igjen på den største halvledermessen SEMICON Europa i München fra 18.-21. november

  • Substrat vs. epitaksi: nøkkelroller i halvlederproduksjon
    2026-08-21

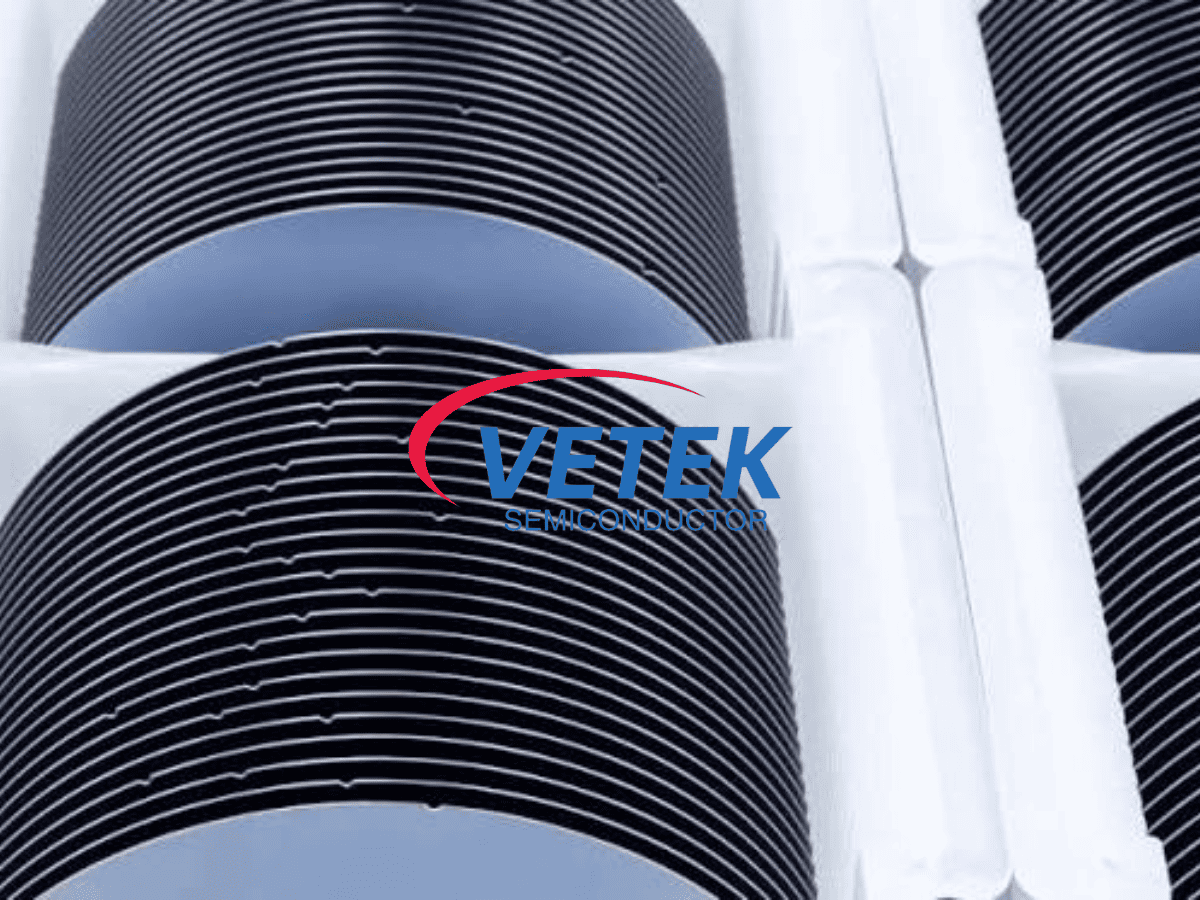

    Substrat vs. epitaksi: nøkkelroller i halvlederproduksjon

    I moderne brikkeproduksjon gir substratet fysisk støtte og en varmeavledningsbane, mens det epitaksiale laget bestemmer enhetens elektriske ytelsesgrenser. Denne artikkelen gir en dybdeanalyse av de grunnleggende forskjellene mellom enkeltkrystall silisium og silisiumkarbidsubstrater og CVD/MBE epitaksiale prosesser, og avslører hvordan epitaksial teknologi forbedrer ytelsen til høyfrekvente og høyspente enheter ved å redusere defekttettheten og inkorporere strain engineering. Enten du er prosessingeniør eller beslutningstaker for anskaffelser, vil denne veiledningen hjelpe deg raskt å identifisere den best egnede wafervalgstrategien.

  • Hvorfor er porøs tantalkarbid (TaC) belagt grafittring kritisk for pålitelig SiC-krystallvekst
    2026-08-20

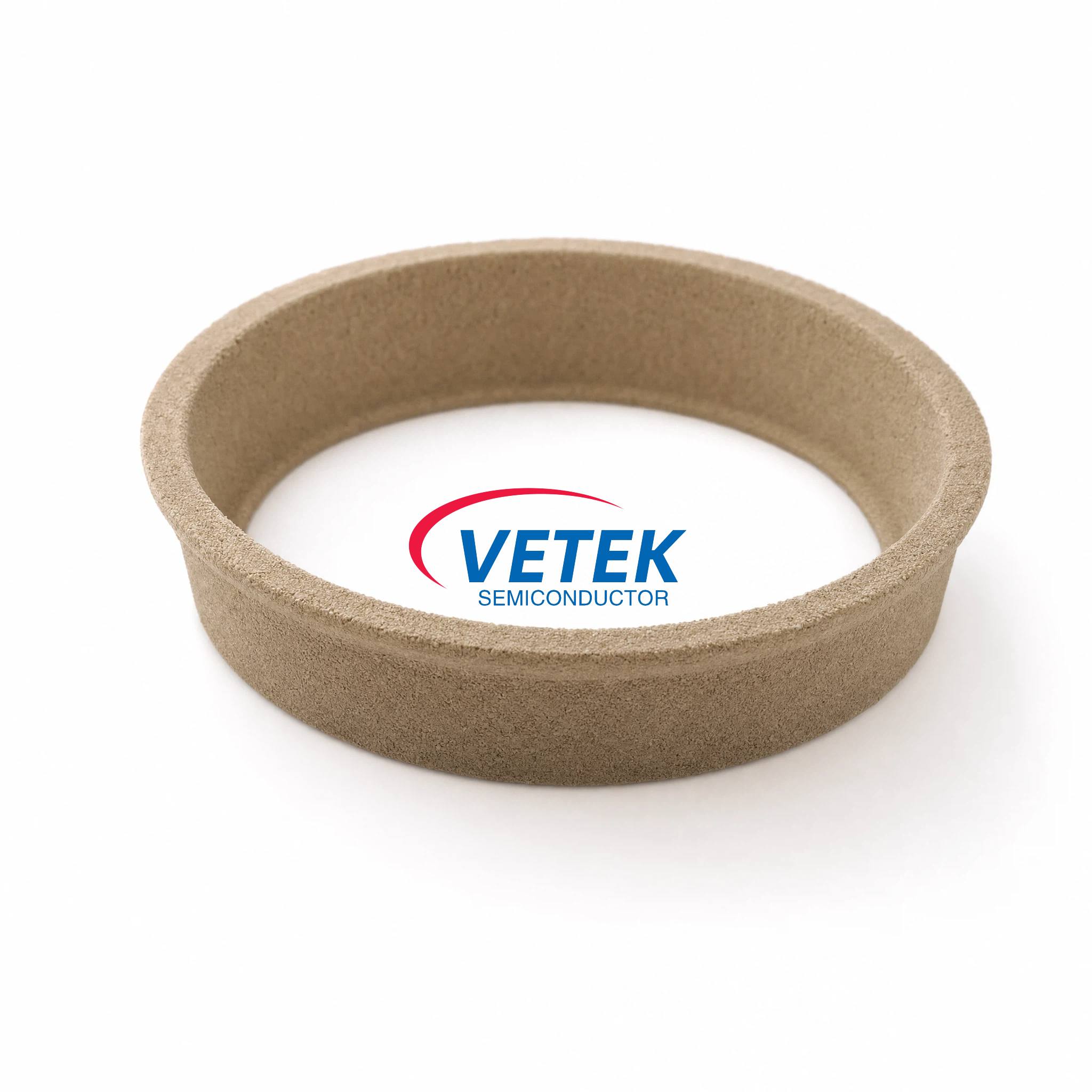

    Hvorfor er porøs tantalkarbid (TaC) belagt grafittring kritisk for pålitelig SiC-krystallvekst

    Den porøse tantalkarbidringen (TaC) belagt grafittring er en spesialisert termisk feltkomponent designet for fysisk damptransport (PVT) SiC enkrystallvekst. Ved å kombinere høyrent porøs grafitt med et tett CVD-tantalkarbidbelegg, gir det høytemperaturstabilitet, korrosjonsbeskyttelse, kontrollert varmefordeling og lav forurensning. Denne artikkelen forklarer dens struktur, tekniske fordeler, applikasjoner, spesifikasjoner og valgbetraktninger for halvleder- og SiC-krystallvekstutstyr.

  • GTMS/CTMS spesialtilpasning av grafittarmatur: Mikrohulls dyp maskineringsløsning
    2026-08-13
    GTMS/CTMS spesialtilpasning av grafittarmatur: Mikrohulls dyp maskineringsløsning

    Med sikte på GTMS/CTMS hermetiske forseglingsprosesser, tilbyr VeTek spesialtilpassede grafittarmaturer med 1500 tett oppstilte mikrohull per 0,01 ㎡. Nøyaktig matchende Kovar-legering CTE, overvinne multi-hulls mikromaskinutfordringen over 10 måneder, oppnå mikron-nivå null-defekt kontroll og one-stop engineering levering.

  • Hvorfor blir høyrent kvarts wafer-båt for TEL viktig for avansert halvlederproduksjon
    2026-08-07
    Hvorfor blir høyrent kvarts wafer-båt for TEL viktig for avansert halvlederproduksjon

    I den raskt utviklende halvlederindustrien bestemmer presisjonsmaterialer direkte waferbehandlingskvalitet og produksjonseffektivitet. VETEK leverer høyytelses High Purity Quartz Wafer Boat For TEL-løsninger designet for avanserte halvlederproduksjonsprosesser, og tilbyr utmerket termisk stabilitet, kjemisk motstandsdyktighet og forurensningskontroll for krevende waferfabrikasjonsmiljøer.

  • Løser SiC-beleggkantguling for å øke CVD-utbyttet fra 50 % til 90 %
    2026-08-05
    Løser SiC-beleggkantguling for å øke CVD-utbyttet fra 50 % til 90 %

    Dybdeanalyse av årsakene til kantgulning og avskalling av silisiumkarbidbelegg på MOCVD-epitaksigrafitt-susceptorer. VeTek eliminerte mikrostress ved nøyaktig å kontrollere den innledende CVD-avsetningshastigheten og strømningsfeltet, øke beleggutbyttet fra 50 % til 90 % og forlenge levetiden til grafittdeler med høy renhet.

  • Hvordan løse høy lomme-til-lomme variasjon i multi-pocket silisium epitaksi grafitt susceptorer?
    2026-08-03

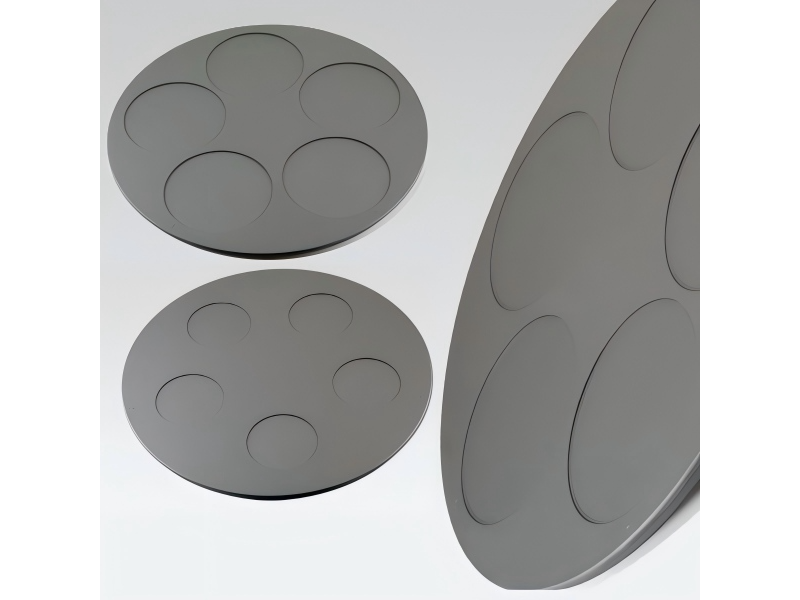

    Hvordan løse høy lomme-til-lomme variasjon i multi-pocket silisium epitaksi grafitt susceptorer?

    Ved å adressere 1,4 % lomme-til-lomme tykkelsesvariasjon i multi-pocket silisiumepitaksigrafitt-susceptorer, forbedret VeTek Semi susceptorflatheten til <0,08 mm og reduserte variasjonen til 0,69 % via CVD-strømningsfeltsimulering og ultrapresisjon SiC-belegg, noe som økte wafer-utbyttet.

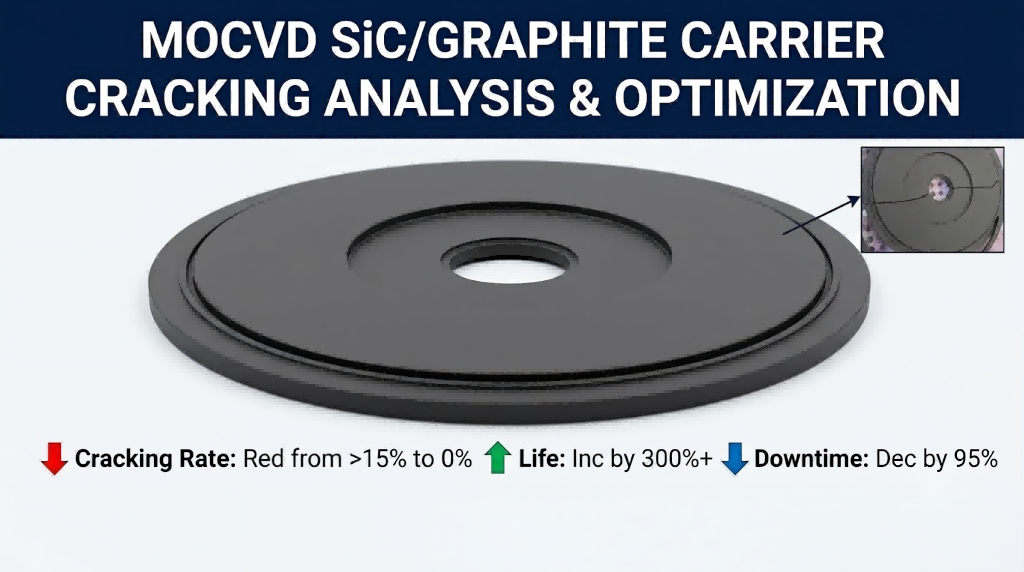

  • MOCVD SiC-belagt grafittsusceptor-sprekkeanalyse og kasusstudie for optimalisering av termisk spenning
    2026-07-30
    MOCVD SiC-belagt grafittsusceptor-sprekkeanalyse og kasusstudie for optimalisering av termisk spenning

    Lær hvordan Vetek eliminerte radiell sprekkdannelse i MOCVD SiC-belagte grafittsusceptorer i stor størrelse. Redesign av strukturell stressbuffer og CTE-tilpasning økte levetiden med 300 %+.

  • Fra 4-tommer til 8-tommer: Et tiår med SiC Semiconductor Growth
    2026-07-25
    Fra 4-tommer til 8-tommer: Et tiår med SiC Semiconductor Growth

    Et tiår med SiC-evolusjon – fra tidlige 4-tommers kommersialiseringsutfordringer til dagens 8-tommers wafer-overgang. Oppdag hvordan CVD SiC-belegg, Solid SiC og TaC-materialer muliggjør pålitelig halvlederproduksjon.

  • VETEK Semiconductor | Produsent av CVD SiC/TaC-belegg, solid SiC og kritiske halvledermaterialer
    2026-07-23
    VETEK Semiconductor | Produsent av CVD SiC/TaC-belegg, solid SiC og kritiske halvledermaterialer

    VETEK Semiconductor spesialiserer seg på seks hovedproduktkategorier, inkludert CVD SiC-belegg, CVD TaC-belegg, Solid SiC, høyrent grafitt og karbonfiber, kvarts og avansert keramikk, og halvlederskiver. Produktene våre betjener kritiske halvlederprosesser som epitaksi, etsing og krystallvekst. Med doble FoU-plattformer, et fullt integrert produksjonssystem og globale forsyningsmuligheter, er vi anerkjent som en nasjonal spesialisert og sofistikert "Little Giant" Enterprise.
