Forfatter | Ingeniør Nickwu | Ingeniør, Advanced Materials Division, Vetek Semiconductor
Introduksjon: I epitaksi er en belagt grafittsusceptor en del av reaktorens termiske, kjemiske og forurensningsgrense. Verdien ligger ikke i beleggtykkelsen alene, men i hvor konsekvent den ferdige delen bevarer wafertemperatur, overflatestabilitet og repeterbarhet gjennom vekst- og rengjøringssykluser.
Kjernekonklusjon: Selv med uendret temperatur, trykk og gassstrøm, kan beleggruhet, avleiringer, lommegeometri eller grensesnittdegradering endre varmeoverføring og overflatekjemi. Den belagte susceptoren bør derfor behandles som en prosesskritisk reaktorkomponent, ikke en passiv waferholder.
Typiske veksttemperaturer illustrerer belastningen: GaN MOCVD går ofte nær 1000–1100 °C, Si-epitaksi rundt 1050–1200 °C, og SiC-epitaksi omtrent 1500–1700 °C. Wafertemperatur avhenger av varmeapparatets effekt pluss susceptorgeometri, emissivitet, lommedybde, rotasjon og gassstrøm.
Planetarisk MOCVD bruker laminær strømning og multippel bærerrotasjon for å forbedre tykkelse, sammensetning og dopinguniformitet.[1]
Kjernekonklusjon: "100 μm belegg" er ikke en fullstendig halvlederspesifikasjon. Tetthet, renhet, mikrostruktur, ruhet, CTE, tykkelsesfordeling, adhesjon og defektkontroll må vurderes sammen, spesielt ved lommer, kanter, hull og skyggefulle trekk der lokal avsetning kan variere.
|
Parameter |
CVD SiC |
CVD TaC |
|
Tetthet |
~3,2–3,21 g/cm³ |
~14,3 g/cm³ |
|
CTE |
~4,3–4,5×10⁻⁶/K |
~6,3×10⁻⁶/K |
|
Hardhet |
~40–42 GPa |
~2000 HK |
|
Tykkelse |
~100 μm typisk |
≥20 μm; ~35±10 μm |
|
Ruhet |
~1–3 μm, prosessavhengig |
Prosessavhengig |
|
Renhet |
>6N mulig |
Karakteravhengig |

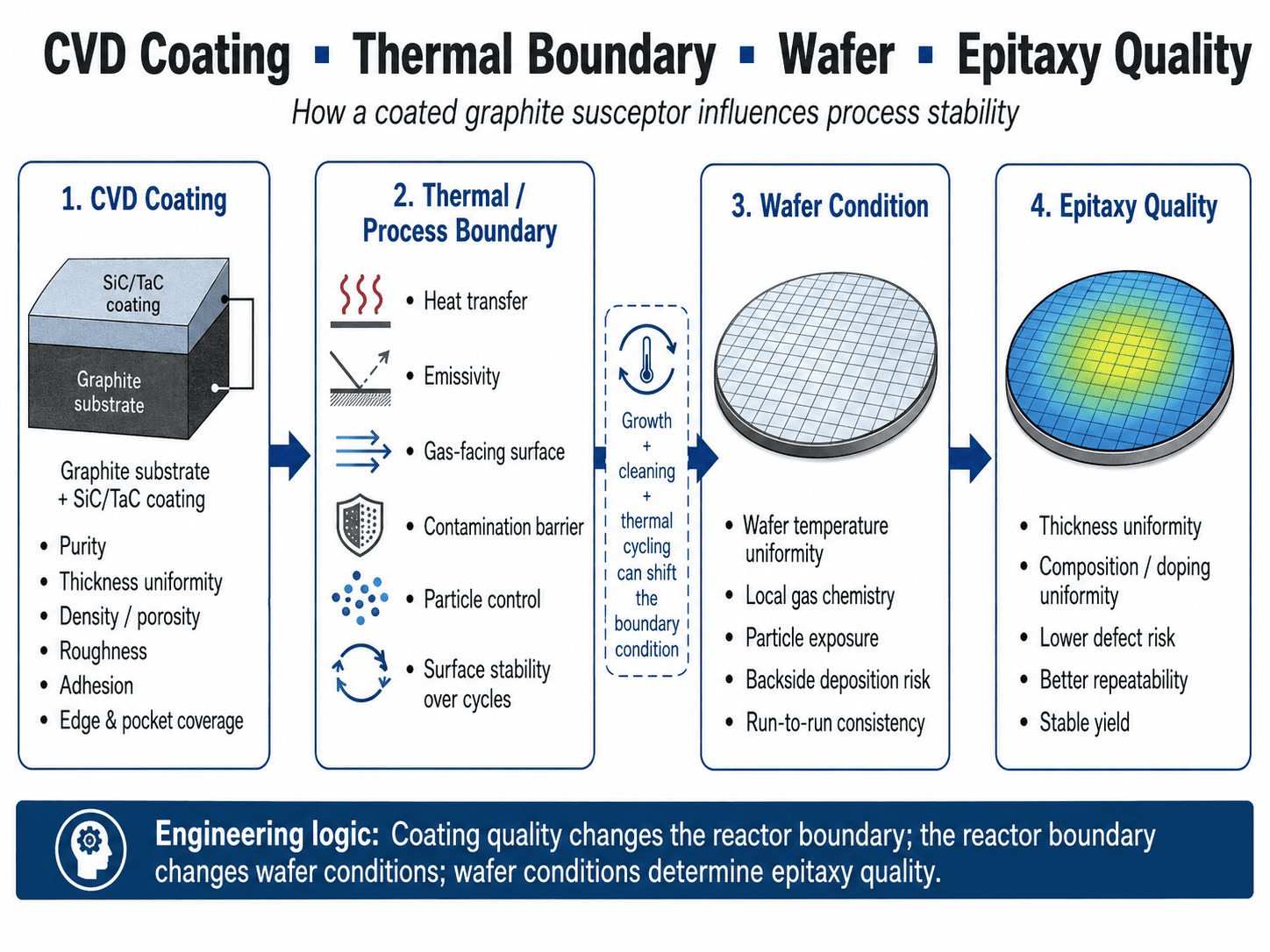

Ingeniørkjeden er:
CVD temperatur / trykk / gassforhold → kornvekst → tetthet / ruhet / spenning → beleggets levetid.
Høyere trykk økte ruhet og porøsitet, mens for høy temperatur ga grovere strukturer.[3]
Kjernekonklusjon: Et belegg kan bli prosessuakseptabelt før det synlig flasser. Tykkelsedrift, resesjon, avleiringer eller ruhetsendring kan endre wafer-til-susceptor varmeoverføring og emissivitet, skape temperatur eller run-to-run drift mens komponenten fortsatt virker mekanisk intakt.
Wafer varmebalanse:
Qtotal = Qledning + Qstråling + Qkonveksjon
Den belagte susceptoren påvirker disse begrepene gjennom materialegenskaper, overflatetilstand og geometri. Lommedybden er viktig fordi oppbygging av belegg endrer den endelige wafer-setegeometrien.
Et nominelt 100 μm belegg som varierer rundt en lomme kan endre både lokal termisk vei og endelige dimensjoner. Liten variasjon forårsaker ikke automatisk ujevnhet, men lommedybden etter belegg bør være en CTQ.
Under produksjon:
vekstavsetninger + rengjøring + termisk syklus → ruhet/emissivitetsdrift → termisk grensedrift → wafer-temperaturdrift → veksthastighet/sammensetningsdrift.
Komponentens levetid bør derfor defineres av prosessgrenser – ikke bare ved «ingen synlig brudd».
Kjernekonklusjon: CVD SiC er den praktiske grunnlinjen for mange Si-, GaN- og SiC-epitaksideler på grunn av sin modenhet, renhet og kompatibilitet med grafitt. TaC blir attraktivt når ekstrem temperatur eller Si-rik kjemi gjør SiC-resesjon til den verifiserte levetidsbegrensende mekanismen.
|
Prosessvindu |
Startvalg |
Ingeniørlogikk |
|
Si-epitaksi, ~1050–1200°C |
CVD SiC |
Voksen, tilstrekkelig margin |
|
GaN MOCVD, ~1000–1100°C |
CVD SiC |
Etablert bæreflate |
|
SiC-epitaksi, ~1500–1700°C |
SiC først; evaluer TaC hvis levetiden er begrenset |
Høyere alvorlighetsgrad |
|
Alvorlig Si-rikt angrep |
Evaluer TaC |
Høyere ildfast margin |
|
>2000°C varmsonetjeneste |
TaC sterkt vurdert |
SiC-stabilitet kan begrense levetiden |

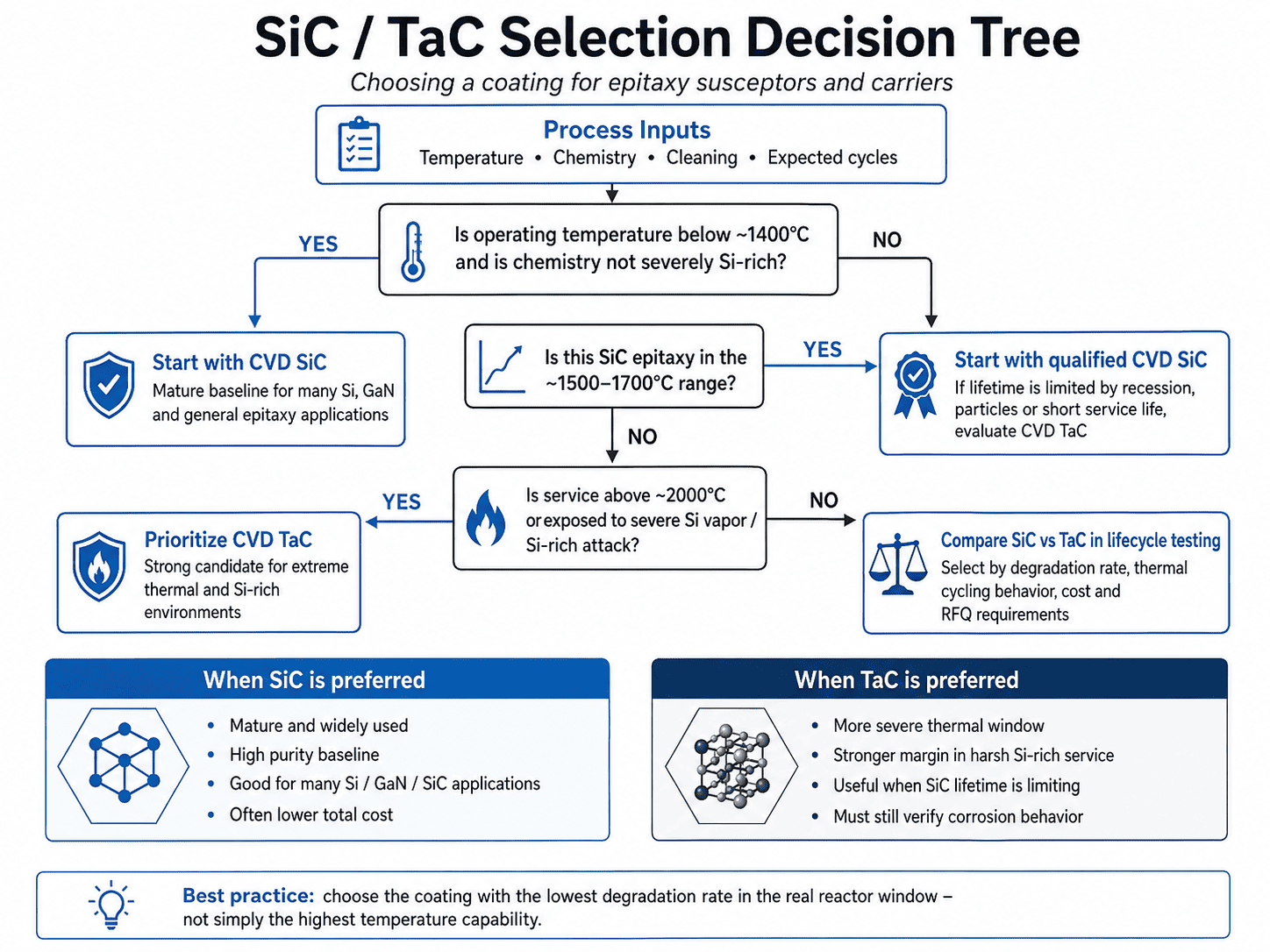

→ Ja: kvalifiserer CVD SiC.
→ Nei: fortsett.
SiC-epitaksi ved ~1500–1700°C?
→ Start med velprøvd SiC. Hvis resesjon, partikler eller kort levetid dominerer, sammenlign TaC.
>2000°C eller alvorlig Si-damp eksponering?
→ Prioriter TaC-evaluering.
TaC er ikke kjemisk usårbar. Ved 1973 K i silisiumdamp dannet CVD TaC TaSi2/SiC-reaksjonsprodukter; økende Si-eksponering økt korrosjonsdybde og ruhet.[4] Utvelgelsen bør derfor baseres på nedbrytningshastigheten i den reelle reaktoren, ikke smeltepunktet alene.
Kjernekonklusjon: De fleste belagte susceptorfeil oppstår fra koblet termisk stress, ujevn avsetning, kjemisk resesjon og rengjørings- eller håndteringsskader. Feilanalyse bør knytte den synlige defekten til rotmekanismen og deretter til wafersymptomet i stedet for å stoppe ved "beleggavskalling".
|
Feilmodus |
Rotmekanisme |
Hovedprosessrisiko |
|
Mikrosprekker |
CTE mismatch + termisk sykling |
Gassinntrenging, partikler |
|
Delaminering |
Reststress / svakt grensesnitt |
Flaking |
|
Pinhole/porøsitet |
Ufullstendig fortetting |
Grafitteksponering |
|
Kantflising |
Stress/håndtering |
Lokale partikler |
|
Kjemisk resesjon |
Høy-T reaktiv kjemi |
Ruhet/emissivitetsdrift |
|
Oppbygging av innskudd |
Parasittisk avsetning |
Termisk/strømningsdrift |
En nyttig førsteordens termisk-stress-relasjon er:
σ ≈ E × Δα × ΔT
hvor E er beleggmodul, Δα belegg/substrat CTE-forskjellen og ΔT den termiske ekskursjonen. Dette er grunnen til at grafitt CTE-matching betyr nesten like mye som beleggets renhet.
Dype lommer, hull og spor kan motta forskjellig forløpertransport:
lokalt tynt/porøst belegg → termisk/kjemisk angrep → grafitteksponering → erosjon → partikler → wafer-defektrisiko.
En komponent kan derfor nå slutten av levetiden før den mekaniske levetiden.
Kjernekonklusjon: Kvalifisering bør konvertere reaktorforhold til målbare CTQer og verifisere dem på den ferdige geometrien. Materialsertifikater alene er utilstrekkelige; Målet er repeterbar beleggsintegritet, dimensjoner og termisk/kjemisk oppførsel gjennom representative vekst- og rengjøringssykluser.
En praktisk spesifikasjon bør inneholde:
Anbefalte sjekkpunkter:
Innkommende → definerte vekstsykluser → rengjøring → end-of-life.
Å korrelere disse sjekkpunktene med partikkel- og waferdata er mer nyttig enn visuell inspeksjon alene.
Hvor tykk bør CVD SiC være?
Rundt 100 μm er en nyttig referanse, ikke et universelt optimum. Geometri, korrosjonstillatelse, spenning og dimensjonstoleranse bestemmer målet.
Holder tykkere belegg alltid lenger?
Nei. Det tilfører korrosjonsreserve, men kan også øke gjenværende spenning og dimensjonsforskyvning.
Hvorfor skreller SiC-belegget?
Typiske bidragsytere er CTE-mismatch, gjenværende spenning, grensesnittdefekter, kantgeometri, termisk sykling, kjemisk angrep og rengjøringsskader.
Når bør TaC erstatte SiC?
Når høytemperatur eller Si-rikt angrep er bevist å være den dominerende SiC-levetidsgrensen og TaC gir et bedre livssyklusresultat.
Kjernekonklusjon: CVD-belagt grafitt bør være kvalifisert som en del av epitaksiprosessen. Målet er stabil termisk, kjemisk og dimensjonal oppførsel gjennom hele produksjonen, med end-of-life definert av målbare prosess-CTQ-er i stedet for synlig skade alene.
Ingeniørkjeden er:
grafittsubstrat → CVD mikrostruktur → ferdig geometri → termisk/kjemisk stabilitet → wafer repeterbarhet.
Det bedre spørsmålet er ikke bare "Hvor tykt er belegget?" men "Hvordan vil denne komponenten oppføre seg etter gjentatt vekst, rengjøring og termiske sykluser, og hvilken målbar grense definerer dens levetid?"
Referanser
[1] AIXTRON SE, planetarisk prinsipp (MOCVD).
[2] SGL Carbon, SIGRAFINE® SiC-belegg – Materialdata.
[3] Huo Y. et al., Scientific Reports 16, 4150 (2026), "Studie av prosess-struktur-egenskapskorrelasjonen i CVD-SiC-belegg på grafittsubstrater."
[4] Hao K. et al., Vacuum 241, 114677 (2025), "Silicon Vapor Induced Corrosion Mechanisms of CVD TaC Coatings on Graphite Substrates."
Ingeniør Nickwu har 15 års erfaring innen forskning og utvikling av CVD-belegg og karbonbaserte varmesonematerialer. Han ledet prosjektet for å introdusere masseproduksjon for Kinas første TaC-belagte grafittkomponenter brukt i 8-tommers SiC-epitaksi. Han har deltatt i en rekke design- og feilanalyseprosjekter for SiC-krystallvekst og har syv oppfinnelsespatenter relatert til materialer i varme soner.
