Hva er silisiumkarbid (SiC) belegg? Egenskaper, CVD-prosess og applikasjoner

Detaljsammendrag

A silisiumkarbidbelegg (SiC-belegg)er et tett SiC-lag avsatt på en komponentoverflate, vanligvis høyrent grafitt, for å skape et kjemisk motstandsdyktig og termisk stabilt prosessgrensesnitt. I halvlederutstyr produseres belegget vanligvis avkjemisk dampavsetning (CVD).

Ytelsen kommer fra det kombinerte systemet avgrafittsubstrat, CVD SiC-lag, komponentgeometri og reaktormiljø.

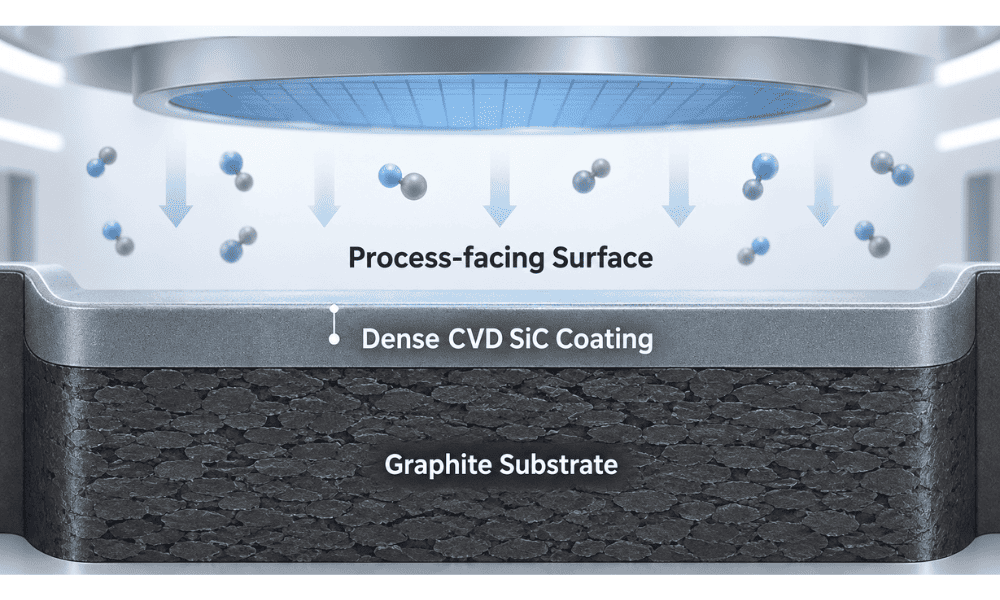

1. Hva er et silisiumkarbidbelegg?

Grafitt er mye brukt til halvlederdeler i varme soner fordi den er maskinbearbeidbar og termisk stabil. Imidlertid kan bar grafitt reagere med prosessgasser, oksidere, frigjøre urenheter eller generere partikler når overflaten brytes ned.

CVD SiC endrer overflatetilstanden. Silisiumkarbid avsettes som et tett polykrystallinsk lag over det maskinerte grafittlegemet, og skaper en barriere mellom grafitt og prosessmiljøet.

Prosessgass / Wafer → Tett CVD SiC-overflate → SiC/Graphite-grensesnitt → Høyrenhetsgrafittkropp

Grafitt forsyner den strukturelle kroppen, termisk masse og bearbeidbarhet; SiC gir den prosessvendte overflaten. Grensesnittet må overleve avsetning, kjøling og gjentatte reaktorsykluser.

SGL Carbon beskriver kommersielle SiC-belegg som tette, slitasje- og korrosjonsbestandige CVD-lag avsatt på isostatisk grafitt, med applikasjoner som spenner over halvlederkrystallvekst, silisium/SiC-epitaksi ogMOCVD.

Dette er grunnen til at halvlederkvalitets SiC-belagte deler bør vurderes somkonstruerte materialsystemer, i stedet for bare som "grafitt med belegg."

CVD SiC-belegg vs Solid SiC

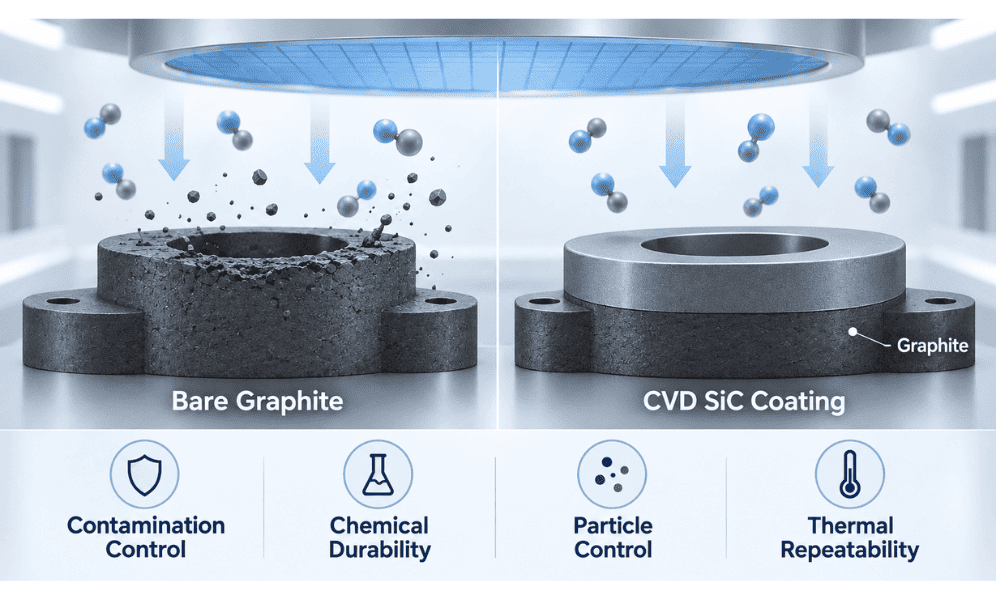

2. Hvorfor er grafitt belagt med SiC i halvlederutstyr?

Hensikten er å kombinere grafittens produksjons- og termiske fordeler med en overflate som er bedre egnet for krevende halvlederforhold.

En grafittsusceptor eller waferbærer kan maskineres til trange toleranser og komplekse lommer. CVD SiC beskytter deretter overflaten som er utsatt for prosessgasser og rengjøring. Denne kombinasjonen adresserer fire hovedproblemer.

Kontamineringskontroll.En tett overflate med høy renhet hjelper til med å isolere den underliggende grafitten fra wafermiljøet.

Kjemisk holdbarhet.Epitaksi og MOCVD bruker aggressive forløpere og rensekjemi; SiC forbedrer motstanden sammenlignet med eksponert grafitt.

Partikkelkontroll.Sprekker, avskalling eller overflateforringelse kan bli partikkelkilder, så beleggets integritet er direkte viktig for prosessens renslighet.

Termisk repeterbarhet.Susceptorer og bærere er en del av reaktorens termiske felt. Deres geometri og overflatetilstand må forbli stabile slik at wafertemperaturen forblir repeterbar.

Mersen identifiserer høy temperatur, høyt vakuum, aggressive gassformige forløpere, forurensningskontroll og motstand mot rensesyrer som sentrale driftskrav for grafittutstyr som brukes i epitaksi og MOCVD. Den fremhever også grafitt/SiC CTE-kompatibilitet som viktig for beleggets integritet.

Dette forklarer hvorfor beleggkvaliteten ikke kan skilles fragrafittkvalitet, dimensjonsnøyaktighet eller reaktorforhold. Et kjemisk utmerket SiC-lag på en forvrengt eller dårlig utformet komponent kan fortsatt gi dårlig prosessytelse.

3. Hvordan produseres CVD silisiumkarbidbelegg?

En typisk produksjonskjede er:

Grafittutvalg → Presisjonsmaskinering → Rensing → Overflateforberedelse → CVD SiC-avsetning → Inspeksjon

Grafitten velges for renhet, mikrostruktur og termisk oppførsel, deretter maskinert før belegging fordi flathet, lommedybde og kantgeometri påvirker endelige dimensjoner og beleggets ensartethet.

Under CVD kommer gassformige forløpere inn i en høytemperaturreaktor. Reaktive arter når grafittoverflaten, hvor SiC kjernener seg og vokser til et kontinuerlig lag.

SGL Carbon rapporterer offentlig typiske SiC-avsetningstemperaturer på ca1200–1300°Cfor sin kommersielle belegningsprosess. Den rapporterer β-SiC, eller kubisk 3C-SiC, for ett beleggsystem.

Nyere forskning på CVD-SiC-belagte grafittsusceptorer viser videre at beleggstrukturen avhenger sterkt av prosessforhold.

A 2026Vitenskapelige rapporterstudie undersøkt avsetning fra1100 til 1350°C, sammen med endringer i trykk og H2/MTS-forhold. Forskerne observerte betydelige endringer i beleggets morfologi, ruhet, støkiometri og hardhet, noe som demonstrerer forholdet mellom:

CVD-parametre → SiC-mikrostruktur → Beleggegenskaper → Komponentytelse.

Den viktige ingeniørlærdommen er det"CVD SiC" er ikke ett fast materiale.

En spesifikasjon som:

"100 μm SiC-belegg"

beskriver kun tykkelse.

Den definerer ikke fullt ut:

l renhet;

l porøsitet;

l korn struktur;

l overflateruhet;

l ensartet belegg;

l grensesnittkvalitet;

l gjenværende stress.

For halvlederutstyr kan disse faktorene være like viktige som nominell tykkelse.

Vanlige beleggsfeil

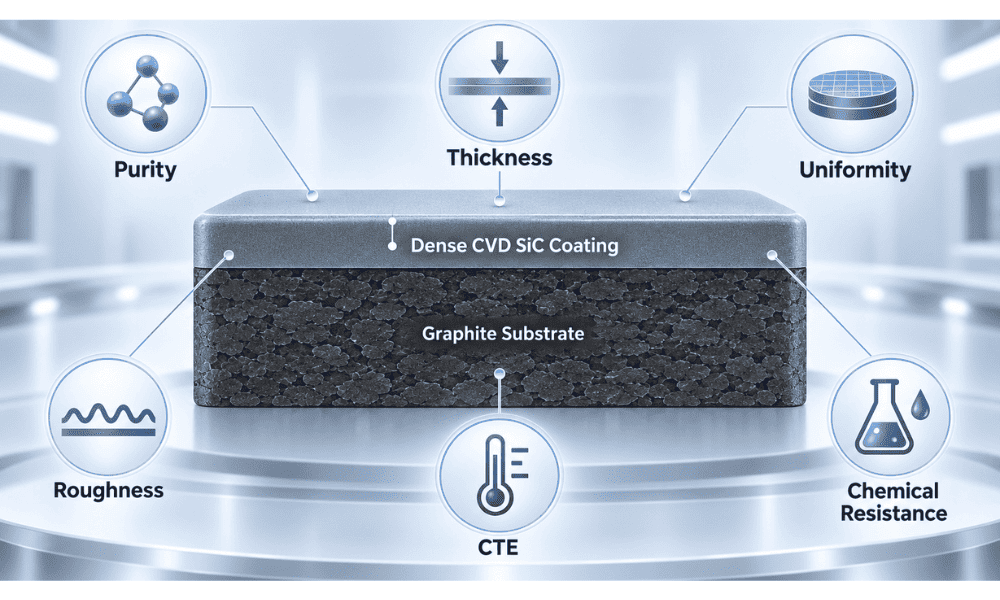

4. Hvilke SiC-beleggsegenskaper betyr mest?

For bruk av halvledere er de mest nyttige egenskapene de som er knyttet til forurensningskontroll, prosessstabilitet og komponentlevetid.

Som en offentlig kommersiell målestokk rapporterer SGL Carbon for ett SiC-belegg en bulktetthet på ca.3,2 g/cm³, hardhet av40 GPa, termisk utvidelse av4,3 × 10^-6 K^-1fra 100–600°C og en typisk beleggtykkelse på100 μm. Disse verdiene er eksempler i stedet for universelle halvlederspesifikasjoner.

To parametere fortjener spesiell oppmerksomhet:beleggtykkelse og CTE.

1. Et tykkere SiC-belegg er ikke automatisk bedre.

Ytterligere tykkelse kan gi en større beskyttende barriere, men det kan også endre komponentdimensjoner og øke akkumulert restspenning. Dette blir viktig for susceptorer ogoblatbærerehvor lommedybde, flathet og kantgeometri er prosesskritiske.

2. CTE-matching er like viktig.

SiC avsettes ved høy temperatur og avkjøles deretter sammen med grafittsubstratet. Hvis SiC og grafitt ekspanderer og trekker seg sammen forskjellig, utvikles mekanisk spenning nær grensesnittet.

En forenklet feilbane er:

CTE Mismatch → Restspenning → Mikrosprekker → Sprekkeforplantning → Delaminering → Partikler / eksponert grafitt

Denne mekanismen forklarer hvorfor malingsfeil ikke alltid kan løses ved å øke tykkelsen.

A 2026Ceramics Internationalstudie undersøkte spesielt SiC avsatt på grafitt ved 1260°C, 1280°C og 1320°C og fant at avsetningstemperatur påvirket mikrostruktur og grenseflateadhesjon.

Derfor bør beleggskvaliteten bedømmes ved kombinasjonen av:

Renhet + mikrostruktur + enhetlighet + grensesnittintegritet + geometri

heller enn tykkelse alene.

5. Hvor brukes SiC-belagt grafitt, og hvordan bør det velges?

De sterkeste bruksområdene er komponenter som møter høy temperatur, reaktiv kjemi og strenge krav til wafer-nivå.

1. Silisiumepitaksi

SiC-belagte grafittsusceptorer støtter wafere mens de deltar i varmeoverføring. Flathet, lommegeometri, beleggets ensartethet og overflatetilstand kan påvirke wafertemperatur og epitaksial jevnhet.

Belegget er derfor en del av et bredere termisk system:

Varmeapparat / energikilde → Susceptor → Wafer Termisk grense → Wafer Temperatur → Epitaksial vekst

2. Silisiumkarbidepitaksi

SiC-epitaksi stiller spesielt høye krav til termiske feltmaterialer. Susceptorer, ringer og relaterte komponenter må opprettholde kjemisk stabilitet, lav forurensning og dimensjonskonsistens gjennom gjentatt drift ved høy temperatur.

3. GaN og LED MOCVD

MOCVD wafer-bærere og satellittplattformer opererer i forløperrike miljøer der bærertemperaturfordeling påvirker vekstforholdene over waferen.

Endringer i bærergeometri eller overflatetilstand kan bidra til variasjoner i:

l wafer temperatur;

l vekstrate;

l filmtykkelse;

l sammensetning;

l wafer-to-wafer uniformitet.

Mersen identifiserer spesifikt høyrent SiC-belagt grafitt, jevn termisk oppførsel, motstand mot aggressive gasser og holdbarhet mot in-situ kjemisk rensing som viktige krav for epitaksiapplikasjoner.

4. Andre høytemperaturprosesser

Utvalgte RTP/RTA, CVD, ALD og andre termiske feltkomponenter kan også bruke SiC-belagt grafitt når temperatur, kjemi, forurensningsrisiko og geometri rettferdiggjør det.

Utvalget bør begynne medreaktor og prosess, ikke en generisk beleggspesifikasjon.

Definere:

l prosess og reaktormodell;

l wafer størrelse;

l driftstemperatur;

l prosess- og rensegasser;

l komponent tegning;

l krav til grafitt;

l kritiske dimensjoner og flathet;

l belegg tykkelse;

l overflateruhet;

l krav til inspeksjon.

Den mest nyttige tilbudsforespørselen stiller ett sentralt spørsmål:

Hva må denne komponenten gjøre inne i reaktoren?

SiC-belegget kan deretter konstrueres rundt det faktiske målet i stedet for en isolert materialparameter.

For epitaksi og MOCVD er målet ikke bare det best holdbare belegget. Det er en komponent som kan støtte:

Stabil wafertemperatur + lav kontaminering + lav partikkelgenerering + repeterbar vekst + forutsigbar levetid

6. Vanlige spørsmål

1. Hva er hovedformålet med silisiumkarbidbelegg på grafitt?

Det skaper en høy renhet, kjemisk motstandsdyktig prosessoverflate samtidig som den beholder bearbeidbarheten og termiske fordelene til grafittlegemet.

2. Hvorfor brukes CVD til SiC-belegg?

CVD lar SiC vokse direkte på komplekse grafittoverflater og gir kontroll over beleggstruktur, tykkelse og jevnhet når avsetningsprosessen er riktig konstruert.

3. Er tykkere SiC-belegg alltid bedre?

Nei. Tykkelse må balanseres mot restspenning, dimensjonstoleranse, komponentgeometri og serviceforhold.

4. Hva får SiC-belegg til å sprekke eller delaminere?

Vanlige bidragsytere inkluderer grafitt/SiC CTE-mismatch, gjenværende spenning, grensesnittdefekter, upassende avsetningsforhold og gjentatt termisk syklus.

5. Hvilken informasjon er nødvendig for en SiC-belagt grafitt RFQ?

Oppgi tegning, reaktormodell, prosess, waferstørrelse, driftstemperatur, prosess- og rensegasser, grafittkrav, beleggsspesifikasjon, kritiske toleranser, inspeksjonskriterier og mengde.

Trenger du en tilpasset CVD SiC-belagt grafittkomponent?

VeTek Semiconductor leverer SiC-belagte grafittkomponenter for halvlederepitaksi og relaterte høytemperaturbehandlingsapplikasjoner.

Del reaktormodellen din, komponenttegninger, grafittkrav, beleggsspesifikasjoner, driftsforhold og inspeksjonskriterier for å diskutere en passende løsning.

Be om teknisk konsultasjon| Send inn tegningen din

Utforsk produktutvalget vårt for silisiumkarbidbelegg.

Referanser

1. SGL karbon. SIGRAFINE® SiC-belegg.Tekniske data og bruksinformasjon for CVD SiC-belegg på isostatisk grafitt.

2. Mersen. Halvlederprosessutstyr — Ultra-ren grafitt belagt med silisiumkarbid.Teknisk informasjon for epitaksi og MOCVD-applikasjoner.

3. Huo, Y., Qin, S., Chen, Y., et al. "Studie av korrelasjonen prosess-struktur-egenskap i CVD-SiC-belegg på grafittunderlag."Vitenskapelige rapporter, vol. 16, artikkel 4150, 2026.

4. Ma, Q., et al. "Grensesnittsadhesjon av CVD-SiC-belegg på grafittsubstrater: Temperaturens rolle i mikrostruktur og mekaniske egenskaper."Ceramics International, vol. 52, utgave 3, 2026, s. 3711–3718.
