Hvordan avsettes CVD silisiumkarbidbelegg på grafitt?

A CVD silisiumkarbid (SiC) beleggdannes ved å utsette en oppvarmet grafittkomponent for kontrollerte forløpergasser inne i en kjemisk dampavsetningsreaktor. Reaktive arter når grafittoverflaten, hvor SiC kjerner og vokser til et tett polykrystallinsk lag. For halvledersusceptorer og waferbærere avhenger vellykket avsetning av grafittrenhet, overflatebehandling, temperatur, trykk, gasskjemi, masseoverføring, geometri og termisk ekspansjonskompatibilitet.

Målet er ikke bare å "dekke" grafitt, men å skape en prosessoverflate med høy renhet med kontrollert tykkelse, ruhet, støkiometri og grensesnittintegritet.

1. Fra grafittsubstrat til en CVD-klar overflate

Prosessen starter med valg av underlag, maskinering og rensing.Isostatisk grafitt med høy renhetbrukes ofte fordi den kombinerer maskinbarhet, termisk stabilitet og en relativt jevn mikrostruktur.

Viktige substratfaktorer inkluderer renhet, tetthet, porøsitet, kornstruktur og termisk ekspansjonskoeffisient (CTE). For susceptorer og waferbærere er maskineringsnøyaktighet like viktig fordi lommedybde, flathet, kantgeometri og veggtykkelse kan påvirke gassstrømmen og den endelige termiske oppførselen.

En forenklet sekvens er:

Grafittvalg → Presisjonsmaskinering → Rensing → Overflateforberedelse → CVD-avsetning → Inspeksjon

Før deponering må overflaten være ren og egnet for kjernedannelse. Forurensning, løse partikler eller lokale overflateskader kan forstyrre tidlig SiC-vekst og senere bli svake områder, nålehull eller uensartede områder. Underlagspreparering og beleggavsetning bør derfor behandles som én integrert prosess.

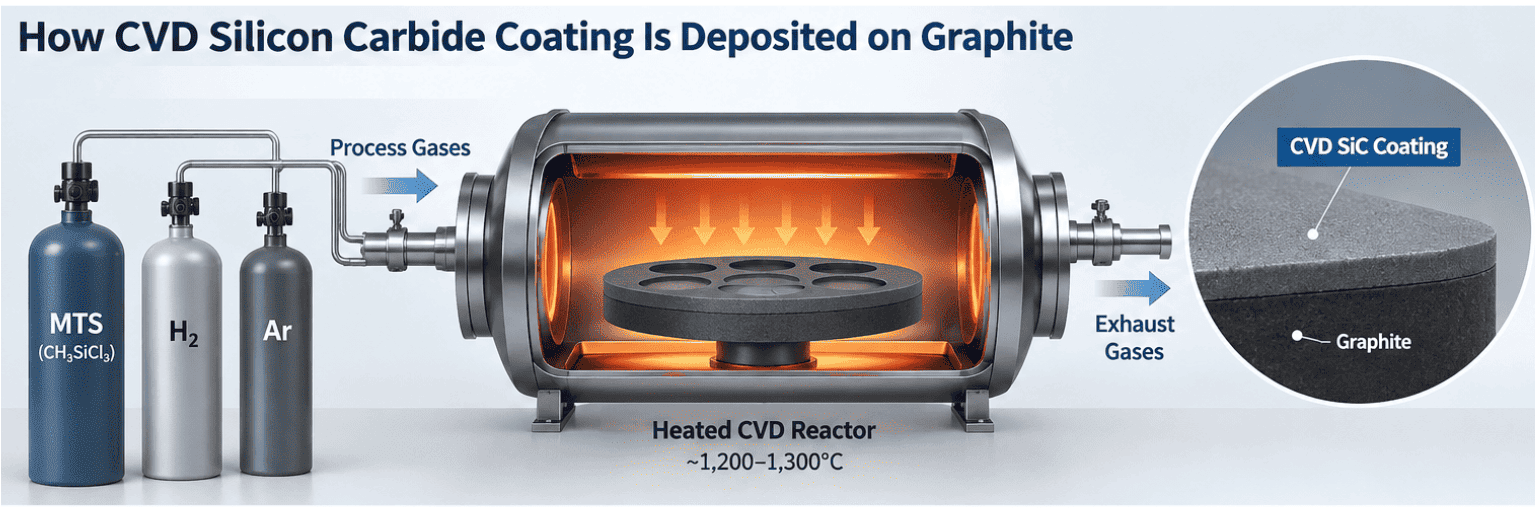

2. Hvordan SiC dannes i CVD-reaktoren

En mye studert rute brukermetyltriklorsilan (MTS, CH3SiCl3)som en enkeltkilde silisium-og-karbon-forløper, med hydrogen og ofte argon i gasssystemet. Ved høy temperatur brytes MTS ned gjennom gassfase- og overflatereaksjoner. Reaktive arter transporteres gjennom grenselaget, adsorberes på den varme grafittoverflaten, reagerer og danner fast SiC mens flyktige biprodukter fjernes.

Avsetningssekvensen kan forenkles som:

Forløperlevering → Gasstransport → Grenselagsdiffusjon → Overflateadsorpsjon → Kjernedannelse → Kornvekst

Kommersiell CVD SiC-avsetning på grafitt utføres vanligvis ovenfor ca1200°C; SGL Carbon rapporterer et typisk utvalg av1200–1300°Cfor sin prosess.

A 2026Vitenskapelige rapporterstudie ved hjelp av et MTS-H2-system undersøkt1100–1350°Cog identifiserte en overgang nær1180°Cmellom sterkere overflatereaksjonskontroll og et regime der transport og diffusjon blir stadig viktigere.

Ved lavere temperatur kan overflatereaksjonskinetikk begrense avsetning. Når temperaturen stiger, akselererer nedbrytningen av forløperen. Når overflatereaksjonene er tilstrekkelig raske, blir transport av reaktive stoffer gjennom gassgrenselaget viktigere.

For komplekse susceptorer er beleggens enhetlighet derfor også envæskedynamikkproblem.

3. Hva kontrollerer vekst, tykkelse og enhetlighet?

CVD SiC-kvalitet bestemmes av flere koblede variabler, ikke av én "beste" temperatur.

Temperatur påvirker morfologien sterkt. I 2026-studien var deponering nær1200°Cproduserte tette, veldefinerte β-SiC-korn under de testede forholdene, mens for høy temperatur fremmet grovere strukturer.

Gasssammensetning er like viktig. I et MTS-H2-system endrer hydrogen-til-MTS-forholdet karbon- og silisiumholdige reaksjonsveier. Den siterte studien oppnådde nesten støkiometrisk Si/C ved enH2/MTS molforhold rundt 10under sine forhold; dette bør behandles som et forskningseksempel, ikke en universell industriell oppskrift.

Trykk og gasshastighet påvirker hvordan reaktive arter når komplekse egenskaper. Skarpe hjørner, dype lommer, riller og skjermede overflater kan utvikle ulike lokale grenselagsforhold, slik at en beleggsuniform på en flat kupong kan bli ujevn på en multi-lomme susceptor.

Det er derforCFD og reaktorstrømoptimaliseringer nyttige for komplekse halvlederdeler.

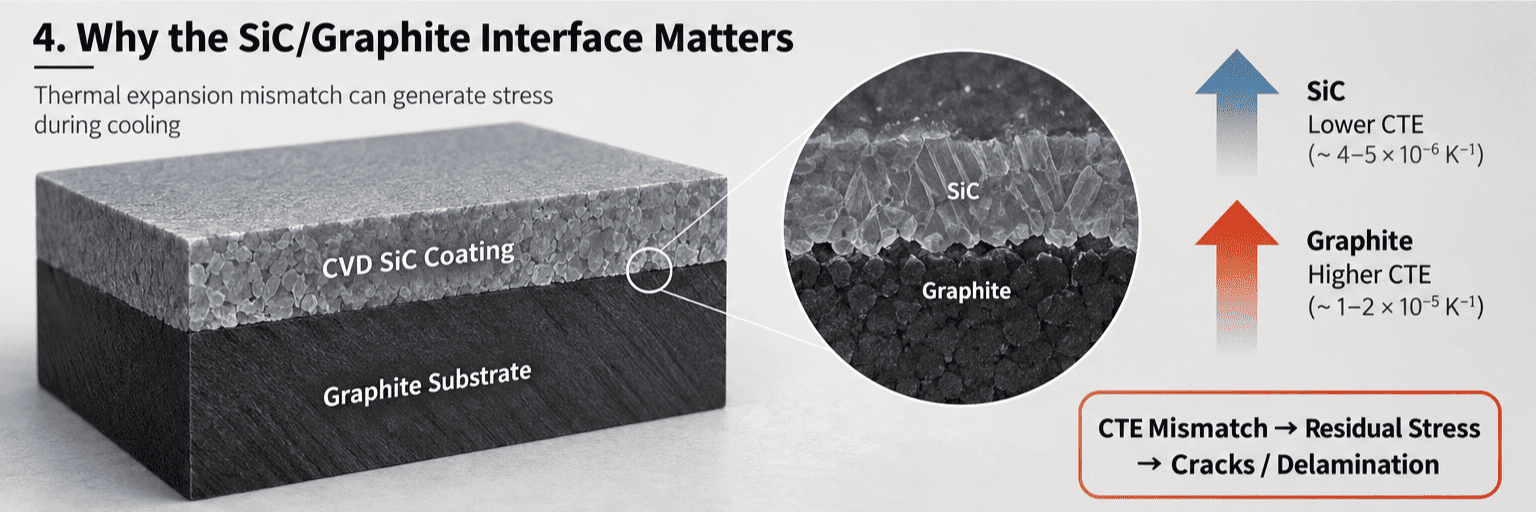

4. Hvorfor SiC/Graphite-grensesnittet er viktig

SiC/grafitt-grensesnittet er en viktig determinant for beleggets levetid.

SiC avsettes ved høy temperatur, og komponenten opplever senere gjentatt oppvarming og avkjøling under epitaksi eller MOCVD. Fordi grafitt og SiC ikke utvider seg identisk, utvikles termisk belastning under avkjøling og sykling.

En forenklet feilbane er:

CTE Mismatch + Residual Stress → Mikrosprekker → Delaminering → Partikler / eksponert grafitt

God beleggdesign krever derfor en grafittkvalitet med passende termisk ekspansjonsadferd, kontrollert overflatetilstand og en avsetningsprosess som unngår overdreven stress.

A 2026Ceramics Internationalstudie som undersøkte CVD SiC på grafitt viste også at avsetningstemperaturen påvirker beleggets mikrostruktur og grenseflateadhesjon.

Tykkelse er også viktig. Et tykkere lag kan øke beskyttelsesbarrieren, men det kan også endre komponentdimensjoner og øke akkumulert spenning. For halvlederdeler må beleggtykkelse derfor vurderes sammen med geometri, flathet, overflatefinish og forventede termiske sykluser.

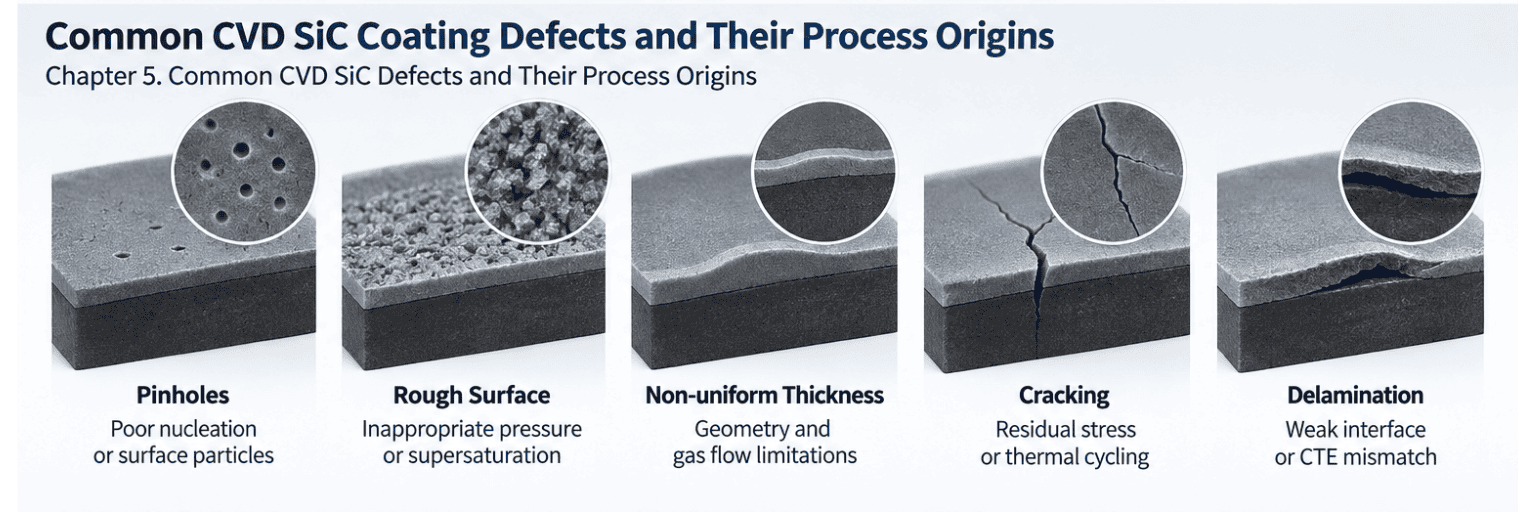

5. Vanlige CVD SiC-defekter og deres prosessopprinnelse

Beleggdefekter forstås best ved å knytte det synlige symptomet til dets vekstmekanisme.

Trinn, hjørner, blinde områder og waferlommer kan forstyrre gassstrømmen. Hvis reaktive arter er utarmet før de når et skjermet område, kan lokal avsetningshastighet falle. Motsatt kan lokal høy overmetning fremme grov eller defektutsatt vekst.

Målet er ikke den høyeste avsetningsraten. Halvlederbelegg krever en balanse mellomtetthet, renhet, støkiometri, overflateruhet, jevn tykkelse og grensesnittintegritet.

Dette er spesielt viktig for multi-pocket MOCVD-bærere og epitaksi-susceptorer, der forskjellige lokale strømningsforhold kan eksistere over samme komponent.

6. Fra CVD-belegg til en komponent i halvlederkvalitet

Etter avsetning bør belegget vurderes som en del av den ferdige komponenten i stedet for som et isolert materiale.

Avhengig av søknaden kan kvalifikasjonen omfatte:

l Denorm inspeksjon og flathet;

l Coating tykkelse og tykkelse jevnhet;

l Soverflateruhet;

l Mikroskopi for sprekker, pinholes eller unormale korn;

l Phase- eller mikrostrukturanalyse;

l Purity verifisering;

l Traceability og inspeksjonsdokumentasjon.

For epitaksi og MOCVD må belegget også overleve det virkelige prosessmiljøet. Et belegg som ser akseptabelt ut umiddelbart etter avsetning kan fortsatt brytes ned under gjentatte termiske sykluser, aggressiv rengjøringskjemi eller lokale reaktorforhold.

Ingeniørkjeden kan derfor oppsummeres som:

CVD-oppskrift → Beleggstruktur → Grensesnittkvalitet → Komponentgeometri → Termisk / kjemisk stabilitet → Waferprosessytelse

Dette forholdet forklarer hvorfor CVD SiC-belegg bør spesifiseres ved hjelp avytelsesrelevante parametere i stedet for nominell beleggtykkelse alene.

For en susceptor eller wafer-bærer, må beleggskvalitet til syvende og sist fungere sammen med grafittkvalitet, presisjonsbearbeiding og komponentgeometri for å støtte stabil termisk oppførsel, lav forurensning og repeterbar halvlederbehandling.

FAQ / RFQ

1. Hvilken forløper brukes vanligvis til CVD SiC-belegg på grafitt?
Metyltriklorsilan (MTS) er mye studert fordi det inneholder både silisium og karbon. Faktisk produksjonskjemi og avsetningsoppskrifter varierer etter produsent, reaktor og applikasjon.

2. Hvilken temperatur brukes til å avsette CVD SiC på grafitt?
Kommersielle og forskningsprosesser opererer vanligvis over 1200 °C, men den optimale temperaturen avhenger av reaktordesign, trykk, forløperkjemi, grafittkvalitet og nødvendig beleggstruktur.

3. Hva kontrollerer SiC-beleggtykkelsen ensartethet?
Gassstrøm, trykk, komponentgeometri, avsetningstid, temperaturfordeling og forløper transporterer alt. Dype lommer, hjørner og skjermede overflater er spesielt følsomme for lokale masseoverføringsforhold.

4. Hvorfor kan CVD SiC-belegg sprekke eller delaminere?
Typiske bidragsytere inkluderer restspenning, grafitt/SiC CTE-mismatch, utilstrekkelig grensesnittpreparering, mikrostrukturelle beleggdefekter og gjentatt termisk syklus.

5. Hvilken informasjon skal gis for en CVD SiC belegg RFQ?
Oppgi 2D-tegning eller 3D-modell, komponentfunksjon, reaktormodell, prosessforhold, grafittbehov, beleggtykkelse, overflateruhet, dimensjonstoleranser, inspeksjonskrav og nødvendig mengde.

Referanser

1. SGL karbon.SIGRAFINE® SiC-belegg — CVD SiC-avsetning på isostatisk grafitt, beleggtemperatur og termisk ekspansjonsmatching.

2. Huo, Y. et al.Studie av prosess-struktur-egenskap-korrelasjonen i CVD-SiC-belegg på grafittunderlag. Vitenskapelige rapporter, vol. 16, artikkel 4150, 2026.

3. Ma, Q. et al.Grenseflateadhesjon av CVD-SiC-belegg på grafittunderlag: Temperaturens rolle i mikrostruktur og mekaniske egenskaper. Ceramics International, vol. 52, 2026.

4. Zhu, D., Hing, P., Brown, P., Sahai, Y.Karakterisering av silisiumkarbidbelegg dyrket på grafitt ved kjemisk dampavsetning. Journal of Materials Processing Technology, vol. 48, 1995.
