Fra 4-tommer til 8-tommer: Et tiår med SiC Semiconductor Growth

I 2013 spurte industrien om silisiumkarbid i det hele tatt kunne kommersialiseres. Ti år senere driver SiC elbiler og fornybar energi - og den virkelige konkurransen har skiftet til materialer, utstyr og produksjonsutbytte. På et tiår vokste SiC-wafere fra 4-tommers til 8-tommers etter hvert som epitaksiutstyret avanserte i trinn. Utover selve waferen holder CVD SiC-belegg, Solid CVD SiC og TaC-belegg nå høytemperatur, korrosjonsbestandig utstyr i drift. VETEK Semiconductor leverer alle tre materialløsningene for skalert SiC-produksjon.

SiCs tiår med transformasjon: Fra laboratoriemateriale til mainstream krafthalvleder

SiC har gått fra et lovende laboratoriemateriale i 2013 til en vanlig teknologi som understøtter elbiler, kraftelektronikk og energikonvertering i dag – og bransjens fokus har skiftet fra å bevise teknologien til å mestre produksjon i stor skala.

Tabellen nedenfor oppsummerer hvordan SiC-industriens prioriteringer endret seg det siste tiåret.

2013 vs. i dag: Hvordan SiC-industriens fokus har endret seg

Kjerneutfordringen ved SiC-kommersialisering: Epitaksiteknologi

Epitaksiutstyr har alltid vært den tekniske flaskehalsen for SiC-kommersialisering - industriens fremgang kan spores direkte gjennom utviklingen av epitaksereaktorer, fra tidlige 6-tommers plattformer til dagens automatiserte 150mm/200mm-systemer.

I 2013 akselererte SiC-kommersialiseringen, og utstyrsprodusentene konkurrerte hovedsakelig rundt 6-tommers (150 mm) SiC-epitaksi. Semiconductor Today rapporterte om flere representative systemer den gangen:

Representativ SiC Epitaxy Equipment, 2013

Disse tidlige systemene ble designet for å løse fire problemer: å oppnå 6-tommers SiC-epitaksi, forbedre epitaksiallagets ensartethet, senke defekttettheten og møte behovene til tidlig kommersialisering av kraftenheter.

Etter hvert som EV-adopsjon, EV-ladeinfrastruktur, solenergi-pluss-lagringssystemer og industrielle kraftmarkeder ekspanderte raskt, vokste etterspørselen etter SiC-enheter tilsvarende - og epitaksiutstyr utviklet seg fra små-batch R&D-plattformer til neste generasjons systemer bygget for storskala produksjon. Dagens representative plattformer inkluderer:

Representativt SiC Epitaksiutstyr, i dag

Fra 4-tommer til 8-tommer: Hvordan wafer-skalering reduserer kostnadene og øker ytelsen

Hvert trinn opp i SiC-waferdiameter – fra 4-tommer til 6-tommer, og nå mot 8-tommer – eksisterer for å øke produksjonen per wafer og redusere produksjonskostnadene, og industrien er nå midt i overgangen fra 6-tommer til 8-tommer.

I 2013 presset SiC-industrien på å gå fra 4-tommers til 6-tommers wafere. Selskaper inkludert Cree, Dow Corning, Showa Denko og Norstel utvidet alle sine 6-tommers SiC-substrat og epitaksikapasitet på den tiden. Målet med å flytte til større wafere var enkelt: øke produksjonen per wafer, lavere produksjonskostnader og forbedre skalerbarheten i hele bransjen.

Mer enn et tiår senere driver den samme logikken nå skiftet fra 6-tommer til 8-tommer. GlobalWafers, verdens tredje største produsent av silisiumwafere, har uttalt at produksjonen av 8-tommers SiC-wafer vil akselerere kraftig gjennom 2025–2026 – en overgang som ble ansett som urealistisk bare to år tidligere (GlobalWafers, 2023). Onsi og Resonac har likeledes målrettet 2025 for å kvalifisere og rampe 8-tommers SiC-substrater og epitaksiale wafere (Compound Semiconductor News, 2024).

Hva endres når SiC-wafere blir større

Etter hvert som kravene til waferdiameter og kvalitetskrav stiger, har materialene og utstyrskomponentene som brukes gjennom hele produksjonsprosessen blitt like avgjørende for SiCs fremgang som selve waferne.

Beyond the Wafer: Hvorfor utstyrskomponenter betyr så mye som SiC-brikker

SiC-skiver, MOSFET-er og kraftmoduler får mesteparten av oppmerksomheten, men utstyrskomponentene inne i epitaksi- og krystallvekstreaktorer står overfor like ekstreme forhold – og tradisjonell grafitt alene er ikke lenger nok til å møte dagens krav.

Diskusjoner om SiC-industrien har en tendens til å fokusere på tre ting: SiC-skiver, SiC-MOSFET-er og kraftmoduler. I praksis er utstyrskomponentene som brukes til å produsere dem like viktige. Inne i epitaksereaktorer, krystallvekstovner og andre høytemperaturhalvlederprosesser må interne komponenter tåle:

• Miljøer med ekstremt høy temperatur

• Etsende prosessgasser som H₂ og HCl

• Strenge krav til renslighet for å unngå kontaminering av waferen

Tradisjonell grafitt gir sterk termisk ytelse, men over langvarig bruk er den utsatt for overflatekorrosjon, partikkelgenerering og forkortet levetid - som alle direkte truer waferutbyttet og prosesskonsistensen. Dette er gapet som CVD SiC-beleggsteknologi i økende grad har gått inn i for å tette.

CVD SiC-belegg: Teknologien bak pålitelig høytemperaturutstyr

SiC-epitaksi og SiC-belegg er to forskjellige teknologier som tjener forskjellige formål - epitaksi lager selve halvledermaterialet, mens CVD SiC-belegg beskytter utstyret som produserer det.

SiC-epitaksi brukes til å produsere halvledermateriale. SiC CVD-belegg påføres derimot først og fremst på kritiske interne komponenter i halvlederutstyr, for å forbedre deres motstand mot høy temperatur og korrosjon.

SiC Epitaksi vs. SiC-belegg: To forskjellige teknologier

Hvordan Graphite + SiC Composite fungerer

CVD SiC-belagte grafittkomponenter er nå mye brukt i SiC-epitaksiutstyr, MOCVD-utstyr, LED-epitaksiutstyr og RTP/RTA termisk behandlingsutstyr. Å avsette et tett SiC-lag på grafitt med høy renhet kombinerer styrken til begge materialene:

Hvorfor Graphite + SiC fungerer som en kompositt

VETEK Semiconductors avanserte SiC-materialeløsninger

Ettersom tredjegenerasjons halvledere fortsetter å skalere, leverer VETEK Semiconductor tre komplementære materialløsninger - CVD SiC-belagt grafitt, Solid CVD SiC og TaC-belegg - konstruert for de spesifikke termiske og kjemiske kravene til SiC-produksjonsutstyr.

CVD SiC-belagt grafittkomponenter

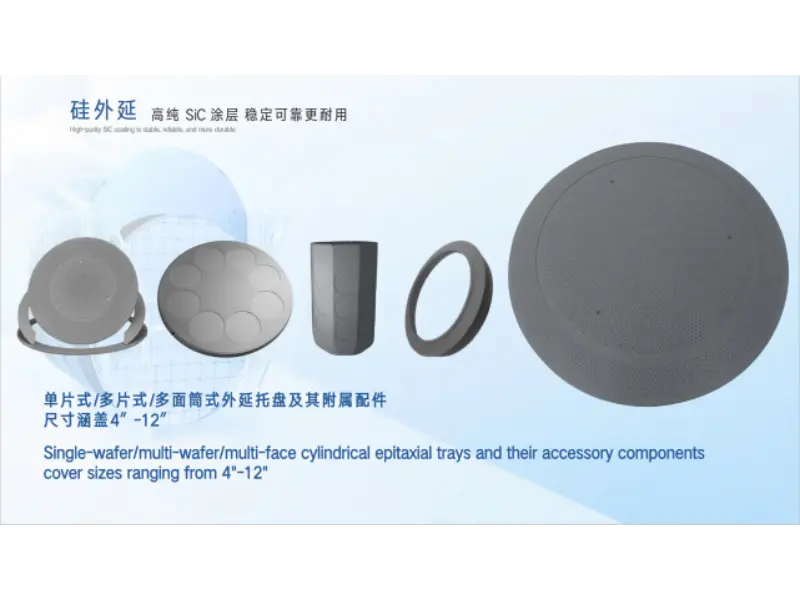

VETEKs CVD SiC-belagte grafittkomponenter brukes i SiC-epitaksiseptorer, MOCVD-bærere, waferbærere, halvmånekomponenter og termiske halvlederkomponenter.

• Høyrent SiC-belegg

• Utmerket termisk jevnhet

• Høy temperatur stabilitet

• Sterk korrosjonsbestandighet

VETEK CVD SiC-belagte grafittkomponenter for SiC-epitaksi, MOCVD og termiske halvlederapplikasjoner.

Solide CVD SiC-komponenter

For avanserte etse- og høytemperaturprosesser gir Solid CVD SiC en høyere grad av materialytelse. Typiske bruksområder inkluderer fokusringer, RTP/EPI-komponenter og plasmaprosesskomponenter.

• Tett, ikke-porøs struktur

• Ekstremt lav partikkelgenerering

• Utmerket plasmamotstand

• Lang levetid

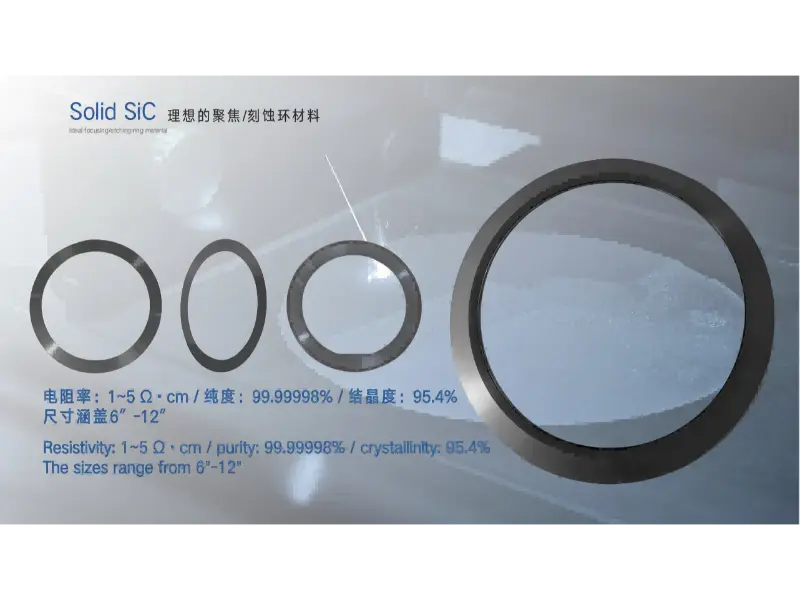

Solide CVD SiC fokusringer og plasmaprosesskomponenter for avanserte ets- og RTP/EPI-applikasjoner.

TaC beleggløsninger

Ettersom SiC-krystallveksttemperaturene fortsetter å stige, har tantalkarbid-belegg (TaC) blitt et viktig materiale for termiske felt med ultrahøye temperaturer. TaC tilbyr høyere temperaturstabilitet, utmerket oksidasjonsmotstand og enestående kjemisk stabilitet – egnet for SiC-krystallvekstutstyr, høytemperatur termiske feltkomponenter og tredjegenerasjons halvlederproduksjonsmiljøer.

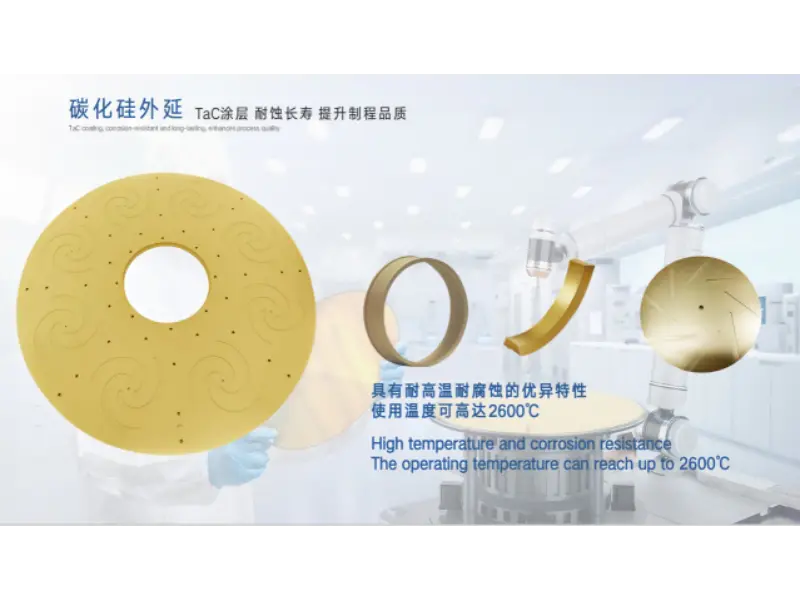

TaC-belagte varmesonekomponenter konstruert for ultrahøy temperatur SiC-krystallvekst.

Sammen adresserer disse tre produktlinjene de forskjellige termiske og kjemiske kravene som finnes i hele SiC-produksjonskjeden:

VETEKs tre SiC-materialløsninger på et øyeblikk

Ofte stilte spørsmål

1. Hva er forskjellen mellom SiC-epitaksi og SiC-belegg?

SiC-epitaksi vokser et krystallinsk silisiumkarbidlag for å lage halvlederskiver og enheter. SiC-belegg (CVD SiC) legger et tynt, tett SiC-lag på grafitt eller andre underlag for å beskytte utstyrskomponenter mot varme og korrosjon. De tjener forskjellige formål innenfor samme produksjonskjede.

2. Hvorfor er grafitt belagt med SiC i stedet for å brukes alene?

Bar grafitt har utmerket termisk ledningsevne og stabilitet, men den korroderer og genererer partikler når den utsettes for høye temperaturer og gasser som H₂ og HCl over tid. Et tett CVD SiC-belegg tilfører hardhet, kjemisk motstand og høytemperaturstabilitet samtidig som grafittens termiske ytelse bevares.

3. Hva brukes Solid CVD SiC til?

Solid CVD SiC er et fullt tett, ikke-porøst silisiumkarbidmateriale som brukes i avanserte etse- og høytemperaturprosesser, inkludert fokusringer, RTP/EPI-komponenter og plasmaprosessdeler – applikasjoner som krever ekstremt lav partikkelgenerering og lang levetid.

4. Hvorfor trenger SiC-krystallvekst TaC-belegg?

Ettersom SiC-krystallvekstprosesser presser mot høyere temperaturer, trenger varmesonekomponenter materialer som motstår oksidasjon og holder seg kjemisk stabile under ekstrem varme. TaC-belegg gir høyere temperaturstabilitet enn grafitt alene, noe som gjør dem godt egnet til SiC-krystallvekstovner og høytemperatur termiske feltkomponenter.

5. Hvorfor går industrien fra 6-tommers til 8-tommers SiC-skiver?

Større wafere øker antall dies per wafer, noe som senker produksjonskostnaden per brikke og forbedrer skalerbarheten. Wafer- og chipmakere kvalifiserer nå 8-tommers SiC-substrater og epitaksiale wafere for å møte økende etterspørsel fra elbiler, fornybar energi og industriell kraftelektronikk.

Sammendrag: SiC Manufacturing har gått inn i æraen med prosesskapasitetskonkurranse

SiC-industriens avgjørende spørsmål har endret seg - fra om materialet kan kommersialiseres, til hvor effektivt, rent og konsekvent det kan produseres i stor skala.

I 2013 var bransjens sentrale spørsmål om SiC i det hele tatt kunne kommersialiseres. I dag, mer enn et tiår senere, har spørsmålet blitt: hvordan kan SiC-produkter produseres med høyere effektivitet, færre defekter og større stabilitet?

Ettersom SiC-industrien fortsetter å ekspandere, forblir større waferdiametre, oppgradert epitaksiteknologi og optimert produksjonsutstyr kjerneretningene for industriutvikling. Samtidig er CVD SiC-belegg med høy renhet, Solid CVD SiC og TaC-materialer i ferd med å bli nøkkelteknologier for å sikre stabilitet i halvlederproduksjonen.

VETEK Semiconductor er fortsatt fokusert på avanserte halvledermaterialer, og gir pålitelige materialløsninger for SiC-epitaksi, krystallvekst og høytemperatur-halvlederproduksjon – som støtter neste generasjon av halvlederindustrien.

Om VETEK Semiconductor

VETEK Semiconductor designer og produserer CVD SiC-belagt grafitt, Solid CVD SiC og TaC-beleggskomponenter for SiC-epitaksi, MOCVD, krystallvekst og høytemperatur-halvlederutstyr. Denne artikkelen ble utarbeidet av VETEKs materialingeniørteam, basert på industrirapportering fra Semiconductor Today og gjeldende markedsanalyse for SiC-wafer, og reflekterer VETEKs direkte erfaring med å levere komponenter til SiC-produksjonslinjer.

Kilder det henvises til: Semiconductor Today (2013 bransjefunksjon); GlobalWafers offentlige uttalelser (2023); Compound Semiconductor News (2024); Patsnap Eureka SiC wafer prisanalyse (2025). Tall og utstyrsspesifikasjoner for VETEK-produkter er basert på intern produktdokumentasjon.
