Substrat vs. epitaksi: nøkkelroller i halvlederproduksjon

Introduksjon: The Two Pillars of Modern Chips

For virkelig å forstå hvordan en avansert brikke oppnår høyhastighetsberegning og høy effekt, må vi fordype oss i de to grunnleggende pilarene i dens fysiske struktur – halvledersubstratet og den epitaksiale vekstprosessen.

Enkelt sagt gir underlaget "fundamentet" for mekanisk støtte og varmespredning, mens det epitaksiale laget er det "aktive funksjonelle laget" omhyggelig bygget på det "fundamentet". Selv om de to begrepene bare er forskjellige med én karakter, har de grunnleggende forskjeller i materialstruktur, fabrikasjonsprosesser og funksjonelle roller. Denne artikkelen vil systematisk skissere deres tekniske forskjeller, nøkkelparametere og avgjørende innvirkning på den endelige enhetens ytelse.

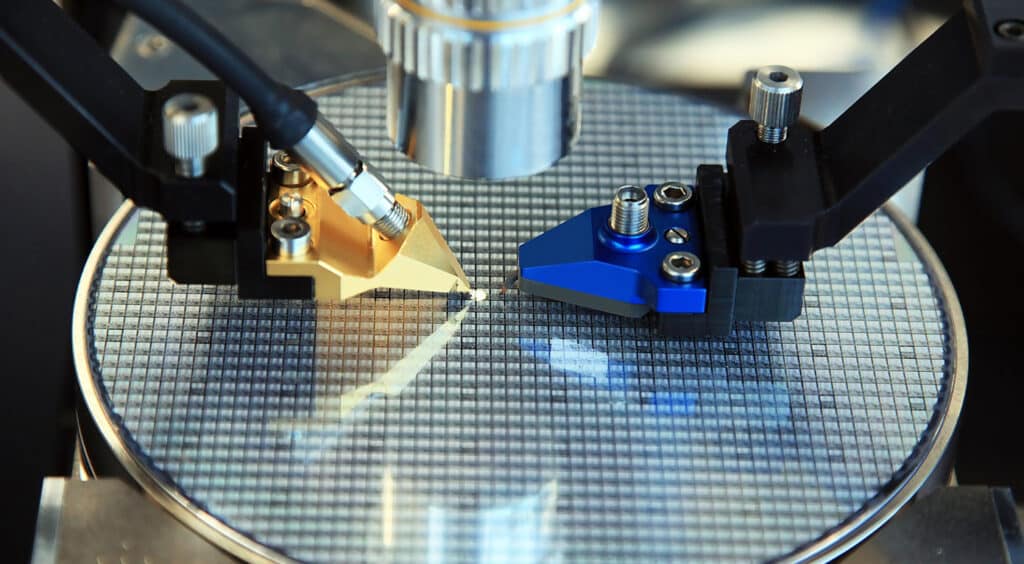

I. Hva er et halvledersubstrat?

[Nøkkelkonklusjon i denne delen]: Et halvledersubstrat fungerer som enhetens "skjelett" og "kjøleribbe." Høyrent enkeltkrystallsilisium (Si) dominerer forbrukermarkedet, mens silisiumkarbid (SiC), med sin høye termiske ledningsevne på 4,9 W/cm·K, har blitt et uunnværlig valg for elektriske kjøretøy og høyspenningsapplikasjoner.

Halvledersubstrater danner det strukturelle og termiske grunnlaget for nesten alle halvlederenheter. Fra et mekanisk perspektiv fungerer de som den fysiske plattformen som støtter mikro- og nanostrukturer; enda viktigere, de gir en kontinuerlig krystallgittermal som bestemmer krystallorienteringen og den strukturelle integriteten til senere avsatte lag.

Avhengig av applikasjonskravene kan substratmaterialer være enkeltkrystall, polykrystallinsk eller til og med amorfe; høyytelses elektroniske enheter er imidlertid nesten utelukkende avhengige av enkrystallblokker med høy renhet for å minimere korngrenser og defekter som hindrer transportørens mobilitet.

1.1 Vanlige substrattyper og deres materialegenskaper

Valget av store substrater påvirker enhetens ytelse, produksjonsutbytte og kostnadsstruktur direkte. Industrien bruker først og fremst tre hovedtyper av underlag:

• Silisium substrater: Enkeltkrystall silisium (Si) dyrket via Czochralski (CZ) eller Float Zone (FZ) metodene forblir den absolutte hovedstrømmen i den globale halvlederindustrien til i dag. Fordelene ligger i eksepsjonell kostnadseffektivitet, høy mekanisk styrke og skalerbarhet opp til 300 mm (12 tommer). Det er mye brukt i prosessorer, minneenheter og standard solceller.
• Substrater med brede bånd (silisiumkarbid og safir): Når kraft- og frekvenskrav overskrider de fysiske grensene for silisium, blir materialer med brede båndgap det uunngåelige valget.
• Silisiumkarbid (SiC): Med enestående termisk ledningsevne (omtrent 3,7 til 4,9 W/cm·K[1]) og høy elektrisk gjennombruddsstyrke, er den et ideelt valg for omformere til elektriske kjøretøy (EV) og høyspentnett.
• Safir (Al₂O₃): Med utmerket optisk transparens og dielektriske isolasjonsegenskaper, er den mye brukt i blå/ultrafiolette lysdioder og spesialiserte RF SOI-applikasjoner.
• Kvartssubstrat: Takket være sin ekstremt høye kjemiske treghet, ekstremt lave termiske ekspansjonskoeffisient og høye optiske renhet, brukes den først og fremst i avanserte optiske komponenter, maskeemner og spesialisert sensorutstyr.

1.2 De to kjernefunksjonene til underlag: støtte og varmeavledning

Under faktisk drift av enheten utfører bulksubstrater to uerstattelige nøkkelfunksjoner:

Mekanisk støtte: Gir strukturell stivhet under alvorlige termiske sykluser, høyvakuumkjemiske prosesser, waferhåndtering og back-end-emballasje, og forhindrer effektivt wafer-vridning og brudd.

Varmeledning (varmespredning): Moderne sjetonger genererer massive lokale varmeflukser; bulksilisiumsubstrater fungerer som direkte varmeavledere, og sprer varme utover for å forhindre overoppheting av kryssområdet og termisk løping.

II. Hva er halvlederepitaksial vekst? (Prestasjonsdrevet aktivt lag)

[Nøkkelkonklusjon i denne delen]: Det epitaksiale laget er "sjelen til en brikkes ytelse." CVD/MOCVD håndterer storskala industriell produksjon, mens MBE (Molecular Beam Epitaxy) muliggjør ultra-bratte grensesnitt med presisjon på atomnivå. Uten epitaksial teknologi ville den ultralave motstanden til 5G millimeterbølgeradar og høyspent MOSFET-er vært umulig.

Selv om underlaget gir et stabilt grunnlag, inneholder bulk-dyrkede enkeltkrystaller uunngåelig mikrodefekter, naturlige urenheter og faste elektriske egenskaper. For å produsere ultra-høyhastighets, høyeffektive enheter, har produsenter tatt i bruk epitaksi – kontrollert avsetning av ultrarene, tynne krystalllag på et målsubstrat.

Under den epitaksiale prosessen blir atomer fra damp eller molekylære stråler avsatt på den oppvarmede substratoverflaten og er perfekt på linje med det underliggende krystallgitteret. Den resulterende epitaksiale waferen viser ekstremt høy krystallrenhet, med en defekttetthet som er flere størrelsesordener lavere enn den for bulksubstratet.

2.1 Vanlig epitaksial avsetningsteknologi og utstyr

Moderne epitaksial vekst oppnås først og fremst gjennom følgende avanserte metoder:

• Kjemisk dampavsetning (CVD / MOCVD): Gassformige forløpere dekomponerer på overflaten av en oppvarmet wafer for å danne et jevnt enkeltkrystalllag. Blant disse er Metal-Organic Chemical Vapor Deposition (MOCVD) industristandarden for epitaksial vekst av III-V-forbindelser og halvledere med brede båndgap.

• Molecular Beam Epitaxy (MBE): Denne prosessen utføres i et miljø med ultrahøyt vakuum (UHV), og oppnår enkelt-atom-lags presisjon ved å rette en presis termisk stråle mot underlaget, noe som resulterer i ekstremt bratte grensesnittgradienter. Den er egnet for ultrafine strukturer som kvantebrønner.

Epitaksial avsetning av høy kvalitet er ikke bare avhengig av nøyaktig prosesskontroll, men også på levetidsstyringen av nøkkelkomponenter inne i reaksjonskammeret (som SiC-belagt grafittsubstrater), som direkte påvirker prosessstabilitet og utbytte.

2.2 Avanserte applikasjoner aktivert av epitaksial teknologi

Epitaksi muliggjør enhetsarkitekturer som ikke kan oppnås med bulkmaterialer alene:

• Silisium-Germanium Heterojunction Bipolar Transistor (SiGe HBT): Å dyrke et ultratynt SiGe-epitaksialt lag på basisområdet skaper et båndgapskifte, noe som øker høyfrekvent responshastighet betydelig.
• Anstrengt silisiumteknologi: Avsetning av et tynt silisiumlag på et SiGe-gitter induserer strekk- eller kompresjonstøyning, og øker dermed bærermobiliteten (både elektronmobilitet i n-FET-er og hullmobilitet i p-FET-er forbedres).
• Selektiv epitaksial vekst (SEG): I moderne FinFET- og Gate-All-Around (GAA)-arkitekturer reduserer selektiv Si/SiGe-epitaksial vekst på kilde-/avløpsregionene kontaktmotstand og øker metningsstrømmen.

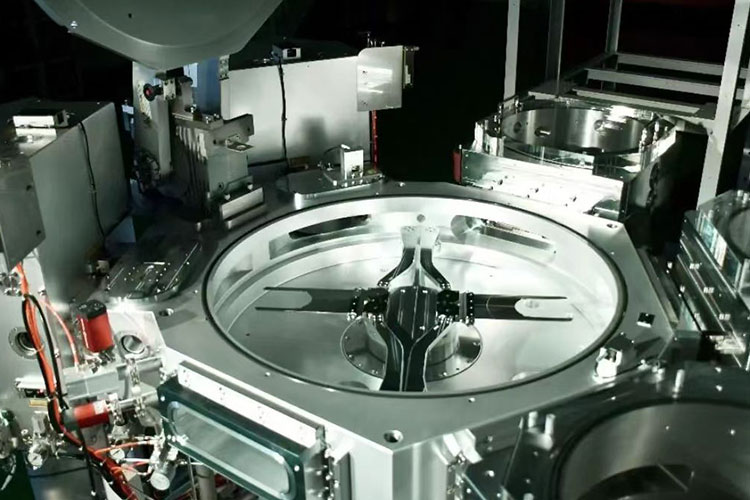

For definisjonen av halvlederepitaksiprosessen, se:Hva er halvlederepitaksiprosess?

III. Substrat vs. epitaksial wafer: Oversikt over nøkkelforskjeller

[Nøkkelkonklusjon av denne delen]: Den mest direkte måten å skille mellom de to på er å undersøke deres "funksjonelle roller" - underlaget er ansvarlig for å motstå fysiske og termiske sjokk, mens det epitaksiale laget er ansvarlig for å motstå strøm og elektriske felt. Ved å frakoble den aktive regionen fra den defektutsatte regionen, oppnår epitaksiale wafere lekkasjestrømnivåer som er mer enn én størrelsesorden lavere enn enheter produsert direkte på et underlag.

For en visuell sammenligning oppsummerer tabellen nedenfor de grunnleggende forskjellene mellom bulksubstrater og epitaksiale wafere når det gjelder viktige produksjonsparametere:

IV. Tekniske fremskritt: Hvordan forbedrer epitaksi grunnleggende ytelsen til enheten?

[Nøkkelkonklusjon i denne delen]: Naturlige mikrodefekter og termiske spenningspunkter i bulksubstrater er de "skjulte morderne" som forårsaker høy lekkasjestrøm og lav sammenbruddsspenning i enheter. Essensen av epitaksial teknologi ligger i å koble det "defekte mekaniske substratet" fra det "defektfrie aktive funksjonslaget", og derved isolere bærertransport i det rene epitaksiale laget. Denne frakoblingsdesignen resulterer direkte i høyere driftsfrekvenser, lavere strømforbruk og lengre levetid for enheten – et kvalitativt sprang som aldri kan oppnås ved å bruke bulksubstrater alene.

Innføringen av epitaksial teknologi er ikke bare å "legge til et lag med film", men snarere et kvalitativt sprang i enhetens pålitelighet og elektrisk ytelse.

Selv med den høyeste kjemiske renheten inneholder standard bulksubstrater uunngåelig mikroporøsitet, oksygenutfellinger og termiske stresspunkter som er igjen fra krystalltrekkeprosessen. Fremstilling av enheter direkte på bulksubstrater resulterer ofte i høy lekkasjestrøm og lav brytespenningstoleranse.

I motsetning til dette isolerer epitaksiale wafere bærertransport i et rent, defektfritt epitaksielt lag. Ved å koble fra det aktive funksjonelle området fra det defektutsatte mekaniske underlaget, er produsenter i stand til å oppnå:

• Høyere driftsfrekvenser (redusert parasittisk kapasitans);
• Lavere strømforbruk (redusert lekkasje);
• Lengre levetid for enheten og eksepsjonell stabilitet under ekstrem elektrotermisk stress.

For eksempel, innen krafthalvledere, bestemmer kvaliteten på det homogene SiC-epitaksiale laget direkte nedbrytningsspenningen og på-motstanden til MOSFET-enheter - noe som bulk SiC-substrater ikke kan oppnå på egen hånd.

V. Tekniske problemer av største bekymring for ingeniører (FAQ)

(Følgende spørsmål er avledet fra vanlige tekniske utfordringer som prosessingeniører i halvlederproduksjonslinje møter under faktiske epitaksiale vekstprosesser)

Spørsmål 1: Hvis partikulært materiale plutselig øker under epitaksial vekst, bortsett fra kammerlekkasjer, hvilke andre lett oversett områder bør undersøkes?

A: Dette er en av de mest utfordrende uventede situasjonene ingeniører møter under rutinemessige wafer-kjøringer. Etter å ha bekreftet at kammeret er lufttett, anbefaler vi å prioritere undersøkelsen av tre "skjulte hjørner":

1. Overflatetilstanden til grafittsusceptoren: Mikrosprekker eller avskallingsområder i SiC-belegget kan frigjøre partikler ved høye temperaturer. Hvis susceptoren har blitt brukt i mer enn 1000 kjøringer, anbefaler vi å erstatte den umiddelbart for testing – mange partikkelproblemer forsvinner etter at susceptoren er erstattet med en som har et intakt belegg.

2. Trykktransienter under veksling av gassledninger: I MOCVD-systemer kan trykksvingninger i øyeblikket for kildegassbytte føre til at biprodukter løsner fra rørets indre vegger. Vi anbefaler å inspisere responskurven til den automatiske trykkregulatoren (APC) for å bekrefte om trykkoverskridelse forekommer.

3. Forurensninger på substratets bakside: Hvis det er fint støv eller organiske rester på baksiden av substratet før det kommer inn i kammeret, kan det "migrere" til forsidens epitaksiale lag ved høye temperaturer – dette er det mest oversett problemet.

Feilsøking av partikler er i hovedsak en "elimineringsprosess": Begynn med de forbruksdelene som oftest erstattes, og spor problemet trinn for trinn mot de dypere delene av kammeret.

Spørsmål 2: Hvor smalt er prosessvinduet for trinnflytvekst i SiC-epitaksi? Hva er toleransene for temperatur- og trykkavvik?

A: Dette spørsmålet berører kjernen av SiC-epitaksiprosessen - trinnstrømsvekst krever at tre betingelser oppfylles samtidig innenfor et ekstremt smalt vindu: tilstrekkelig overflatemobilitet, en passende kjernedannelsesbarriere ved trinnkanten og undertrykkelse av tredimensjonal øyvekst.

Basert på praktiske data fra masseproduksjonslinjer:

• Temperaturvindu: Vanligvis mellom 1550°C og 1650°C, med et effektivt vindu på omtrent ±15°C. Hvis temperaturen er for lav, forringes overflateruheten (RMS) kraftig; hvis temperaturen er for høy, vises 3C-SiC polymorfe inneslutninger.
• Trykkvindu: Kontrolleres vanligvis mellom 50 og 200 mbar, med et effektivt vindu på omtrent ±20 mbar. Overdreven trykk → redusert overflatemigrasjonslengde og trinnkoalescens; utilstrekkelig trykk → redusert dampovermetning og en betydelig nedgang i vekstrate.

I praktiske ingeniørapplikasjoner foretrekker de fleste prosessingeniører først å fikse temperaturen og deretter finjustere trykket for å finne vinduet – fordi kammeret reagerer raskere på trykkendringer, noe som gjør det egnet for raske DOE-skanninger (Design of Experiments).

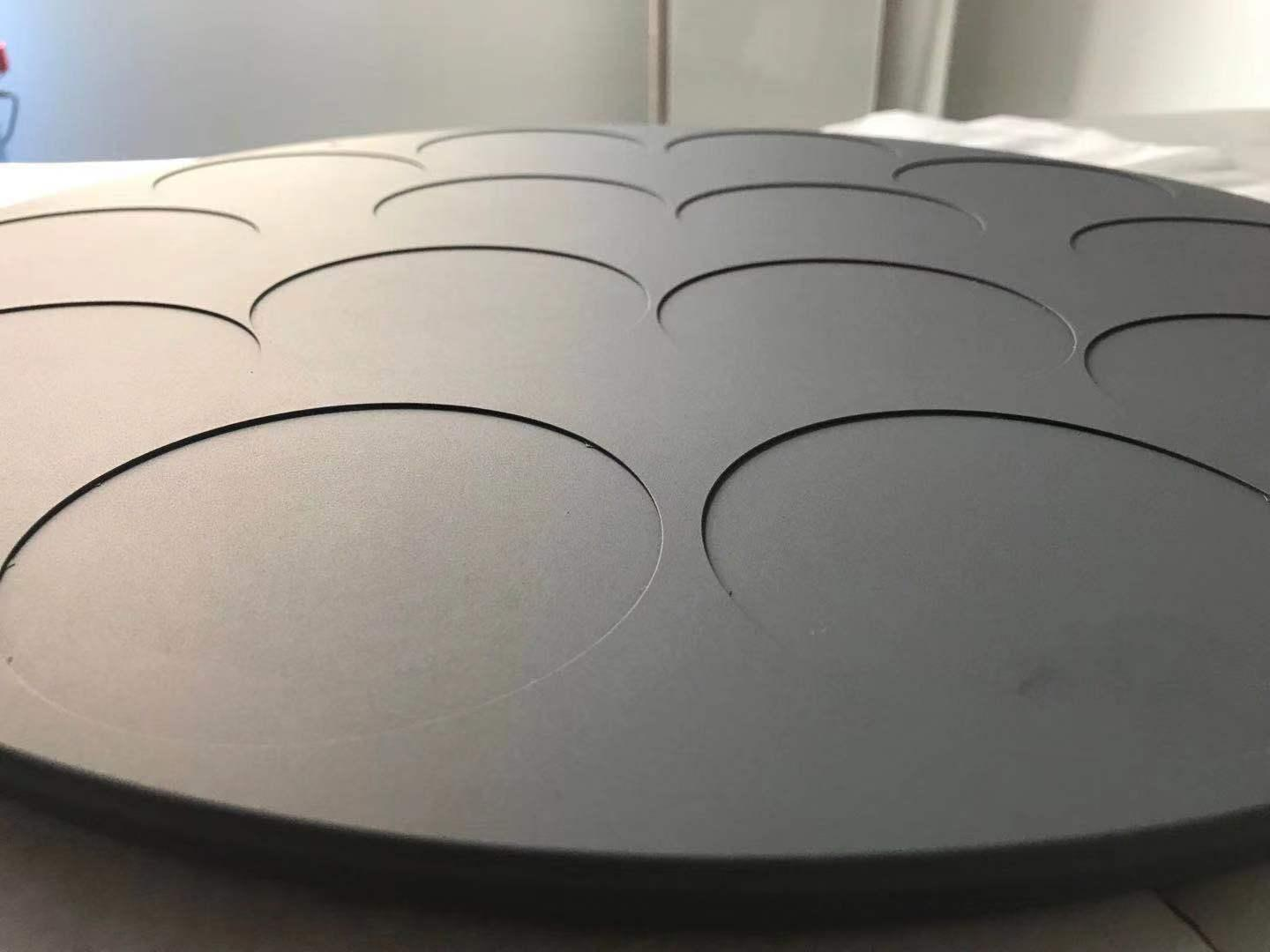

Q3: Hvordan bestemmes erstatningssyklusen for grafittsusceptoren i MOCVD-utstyr? Er det basert på antall kjøringer eller visuell inspeksjon?

A: Dette problemet er direkte relatert til balansen mellom prosessutbytte og produksjonskostnader og er et sentralt fokus for både produksjonslinjeingeniører og innkjøpsbeslutningstakere.

Bransjestandardpraksisen er en tospors tilnærming som kombinerer "batch-levetid" og "visuell inspeksjon":

• Batch levetid: Leverandører gir en anbefalt levetid (f.eks. anbefales VETEKs SiC-belagte susceptorer for Aixtron-batcher), avledet fra akselererte aldringstester basert på termisk syklustretthet av belegget. Selv om utseendet er normalt, anbefales det å bytte ut susceptoren som planlagt før denne batch-tellingen nås for å redusere risikoen for plutselig feil.

• Visuell inspeksjon: Etter hver batch med prosessering, inspiser SiC-beleggets overflate visuelt eller undersøk den under et mikroskop. Hvis noen av følgende "røde flagg" vises, må utskifting utføres umiddelbart – ikke vent til slutten av den anbefalte levetiden:

①Synlig avskalling eller sprekkdannelse av belegget;

② Misfargede flekker med en diameter >1 mm på overflaten (indikerer skade på belegget og oksidasjon av grafittsubstratet);

③ Tilbakevendende lokaliserte tykkelsesvariasjoner i epitaksiallaget, forutsatt at luftstrømfordelingsfaktorer er utelukket.

En allment validert ingeniørpraksis er å sette utskiftingssyklusen til 80 % av leverandørens anbefalte levetid, samtidig som det etableres en database for substratlevetid ved å fotografere og arkivere utseendet til hver batch – denne tilnærmingen unngår både for tidlig utrangering (som forårsaker avfall) og gambling til den aller siste ovnen, noe som kan føre til utrangering.

Spørsmål 4: Når epitaksial wafer-bue eller varp overskrider spesifikasjonene, skyldes dette først og fremst substratet eller den epitaksiale prosessen?

A: Dette er det mest omdiskuterte spørsmålet om "tildeling av ansvar" blant ingeniører under utbytteanalysemøter. Svaret er - begge bidrar, men den relative vekten varierer avhengig av materialsystemet:

En pragmatisk feilsøkingssekvens for forvrengningsproblemer: Kontroller først substratets innkommende forvrengningsdata (leverandørens Cpk-rapport) → Kontroller deretter epitaksialovnens temperaturuniformitet (termoelementkalibrering) → Juster til slutt prosessoppskriften.

VI. Sammendrag og utvalgsanbefalinger

Oppsummert fungerer underlaget som "skjelettet og kjøleribben", mens det epitaksiale laget fungerer som "hjernen og musklene." Begge er uunnværlige:

Hvis du er fokusert på kostnadssensitive standard logikkbrikker eller enkle diskrete enheter, er høykvalitets silisiumsubstrater i stor størrelse tilstrekkelig for å møte dine behov.

Hvis applikasjonen din involverer høyfrekvent kommunikasjon, høyspenningseffektkonvertering eller fotodeteksjon med høy følsomhet, er wafere produsert ved hjelp av presise epitaksiale prosesser det beste valget.

I dagens halvlederproduksjonsindustri, som kontinuerlig forfølger "raskere, mindre og mer effektive" løsninger, har epitaksial teknologi blitt et kjerneverktøy for å bryte gjennom de fysiske grensene til Moores lov.

Trenger du tilpassede epitaksiale wafere til prosjektet ditt eller ønsker å lære om spesifikke alternativer for valg av underlag?

[Klikkherfor å kontakte oss] eller ring [+86-18069220752], og våre prosessingeniører vil gi deg profesjonell teknisk støtte.
