GaN på EPI -mottakeren

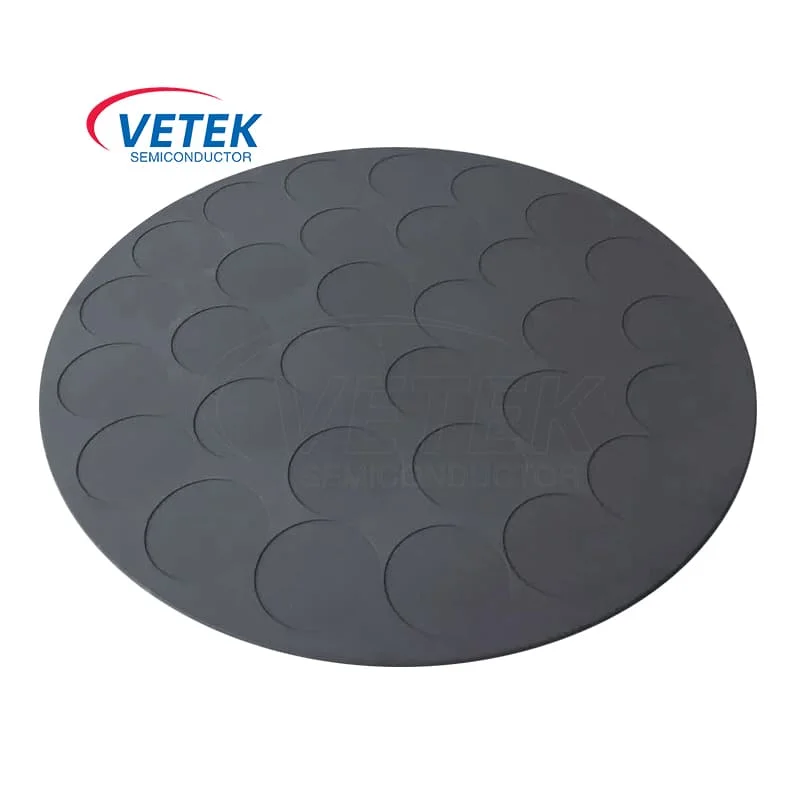

GaN på SIC Epi -sensekter spiller en viktig rolle i halvlederbehandling gjennom den utmerkede termiske konduktiviteten, høye temperaturprosesseringsevnen og kjemisk stabilitet, og sikrer den høye effektiviteten og materialkvaliteten til GAN ​​-epitaksial vekstprosess. Vetek Semiconductor er en profesjonell produsent av Kina av GaN på SiC Epi -sensekteren, vi ser oppriktig frem til din videre konsultasjon.

Som profesjonellhalvlederprodusenti Kina,Det halvleder GaN på EPI -mottakerener en nøkkelkomponent i forberedelsesprosessen tilGan på SiCenheter, og ytelsen påvirker direkte kvaliteten på det epitaksiale laget. Med den utbredte anvendelsen av GaN på SIC -enheter i Power Electronics, RF -enheter og andre felt, er kravene tilDermed EPI -mottakerenvil bli høyere og høyere. Vi fokuserer på å tilby den ultimate teknologien og produktløsningene for halvlederindustrien, og ønsker din konsultasjon velkommen.


Generelt er rollene som GaN på SiC Epi -sensekter i halvlederbehandling som følger:

Illustration of epitaxial structures of GaN on SiC


● Høy temperaturbehandlingsevne: GaN på SiC Epi -sensekteren (GaN basert på silisiumkarbid epitaksial vekstskive) brukes hovedsakelig i galliumnitrid (GaN) epitaksial vekstprosess, spesielt i miljøer med høy temperatur. Denne epitaksiale vekstskiven tåler ekstremt høye prosesseringstemperaturer, vanligvis mellom 1000 ° C og 1500 ° C, noe som gjør den egnet for epitaksial vekst av GaN -materialer og prosessering av silisiumkarbid (SIC) underlag.


● Utmerket varmeledningsevne: SIC EPI -sensekter må ha god termisk ledningsevne for å overføre varmen generert av varmekilden til SIC -underlaget jevnt for å sikre temperaturenhet under vekstprosessen. Silisiumkarbid har ekstremt høy termisk ledningsevne (ca. 120-150 W/MK), og GaN på SiC Epitaxy-sensekter kan lede varme mer effektivt enn tradisjonelle materialer som silisium. Denne funksjonen er avgjørende i galliumnitrid epitaksial vekstprosess fordi den hjelper til med å opprettholde temperaturenheten til underlaget, og dermed forbedre kvaliteten og konsistensen i filmen.


● Forhindre forurensning: Materialene og overflatebehandlingsprosessen til GaN på SIC Epi -sensekter må kunne forhindre forurensning av vekstmiljøet og unngå innføring av urenheter i det epitaksiale laget.


Som en profesjonell produsent avGaN på EPI -mottakeren, Porøs grafittogTAC beleggplateI Kina insisterer Vetek Semiconductor alltid på å tilby tilpassede produkttjenester, og er opptatt av å gi industrien toppteknologi og produktløsninger. Vi ser frem til din konsultasjon og samarbeid.

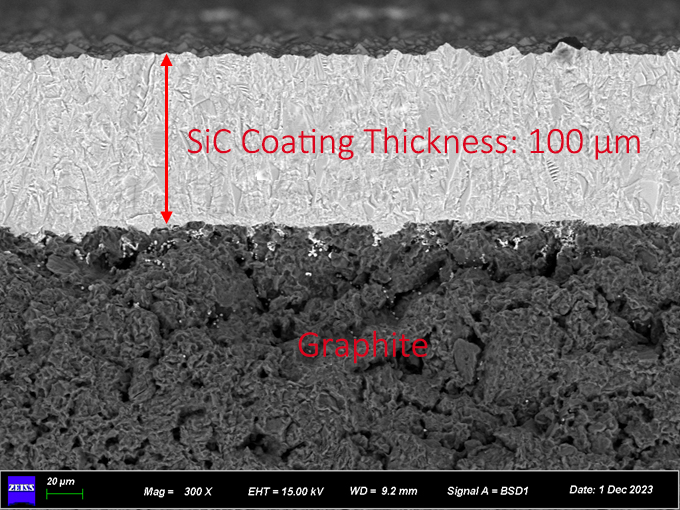

CVD SIC beleggfilm krystallstruktur

CVD SIC COATING FILM CRYSTAL STRUCTURE


Grunnleggende fysiske egenskaper ved CVD SIC -belegg


Grunnleggende fysiske egenskaper ved CVD SIC -belegg
Beleggegenskap
Typisk verdi
Krystallstruktur
FCC β -fase polykrystallinsk, hovedsakelig (111) orientert
CVD SIC beleggstetthet
3.21 g/cm³
Hardhet
2500 Vickers Hardness (500g belastning)
Kornstørrelse
2 ~ 10mm
Kjemisk renhet
99.99995%
Varmekapasitet
640 J · kg-1· K.-1
Sublimeringstemperatur
2700 ℃
Bøyestyrke
415 MPa RT 4-punkt
Youngs modul
430 GPA 4pt bøy, 1300 ℃
Termisk konduktivitet
300W · m-1· K.-1
Termisk utvidelse (CTE)
4,5 × 10-6K-1
