I. VETEK Semiconductor — en kjerneteknologileder innen avanserte halvledermaterialer og en nasjonal spesialisert og sofistikert "lille gigant"-bedrift

VETEK Semiconductor er en høyteknologisk bedrift som spesialiserer seg på høytemperatur termiske feltløsninger for solcelle- og halvlederindustrien. Grunnlagt i2016, fokuserer selskapet på forskning, utvikling og industrialisering av høytemperatur termiske feltmaterialer. Vi har uavhengig mestret kjernebeleggsteknologiene tilCVD Silisiumkarbid (CVD SiC)ogCVD Tantalkarbid (CVD TaC), og har etablert et fullt integrert produksjonssystem som dekkergrafittrensing → presisjonsmaskinering → beleggavsetning.

Selskapet har blitt anerkjent som enNasjonal spesialisert og sofistikert "Little Giant" Enterprise, rangert blant de ledende leverandørene av termiske feltløsninger for halvlederepitaksi i Kina. Våre produkter har med suksess muliggjort hjemmesubstitusjon av sentrale termiske feltkomponenterLED-epitaksi, tredje generasjons halvledere og silisiumepitaksi,og har gått inn i kjerneforsyningskjedene til flere ledende halvlederprodusenter.

II. OmVETEK Semiconductor

Nøkkelmelding:VETEK Semiconductor ble grunnlagt i 2016, og er en nasjonal spesialisert og sofistikert "Little Giant" Enterprise. Selskapet driver seks dedikerte forretningsavdelinger, og tilbyr omfattende løsninger for hele halvlederindustrien for høytemperatur termiske felt.

1. Kjerneteam

Selskapet har mer enn20 FoU-fagfolk. Vårt tekniske kjerneteam kommer fra prestisjetunge universiteter, inkludertZhejiang University, Wuhan University, Central South University og China University of Geosciences.Teamet besitter omfattende kompetanse innen:

· Utvikling av CVD-utstyr

· Forskning på halvledermaterialer

· Presisjonsbearbeiding

· Materialforberedelse med høy renhet

· Kvalitetsstyring

2. Organisasjonsstruktur og forretningsavdelinger

Selskapet består avseks store forretningsavdelinger:

· CVD SiC Coating Division

· CVD TaC Coating Division

· Grafittdivisjon

· Quartz & Ceramic Components Division

· Carbon Fiber Division

· Semiconductor Wafer Division

III. Seks hovedproduktkategorier – Omfattende dekning av halvledere høytemperatur termiske feltapplikasjoner

Nøkkelmelding:Sentrert rundt kritiske produksjonsprosesser for halvledere, har VETEK Semiconductor etablert seks modne produktkategorier, inkludertCVD SiC-belegg, CVD TaC-belegg, Solid Silicon Carbide (Solid SiC), høyrent grafitt og karbonbaserte materialer, kvarts og avansert keramikk, og halvlederskiver, som dekker store applikasjoner som f.eksepitaksi, etsing og krystallvekst.

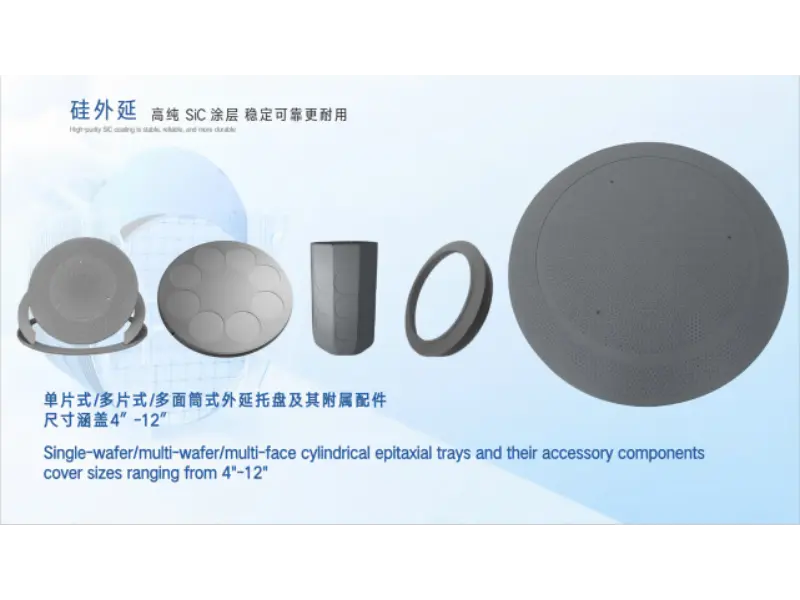

1. CVD Silisiumkarbid (SiC) beleggserie

Utnytte en stallKjemisk dampavsetning (CVD)prosessen oppnår selskapet høy beleggrenhet og utmerket batch-til-batch-konsistens. Disse produktene er designet for langvarig drift under høye temperaturforhold.

 Hovedprodukter

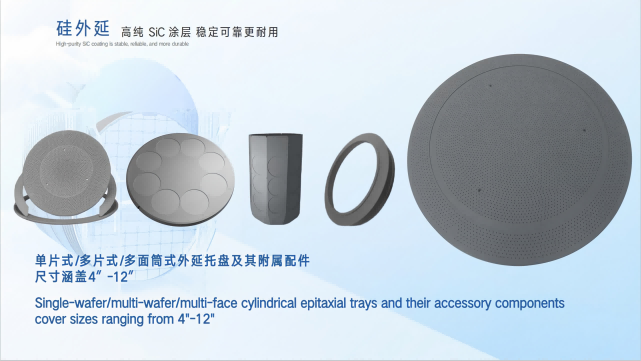

· SiC-belagt Susceptor

· Wafer Carrier

· Planetarisk plate

· Halvmåne

· Dusjhode

· Tønne

· RTP Susceptor

· Wafer Lift Pin

· Ulike prosesskomponenter

Kompatibelt utstyr

· LPE

· Aixtron

· Veeco

· ASM

· Andre vanlige plattformer for epitaksiutstyr

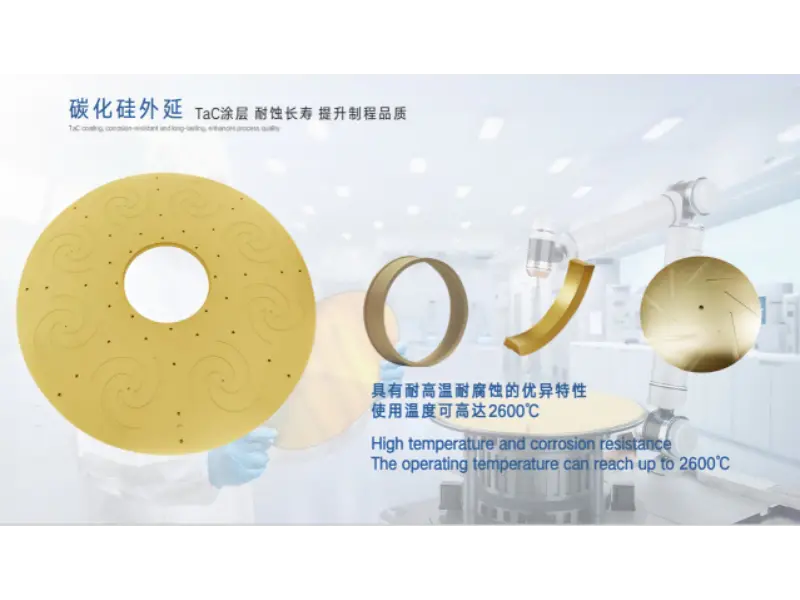

2. CVD Tantalkarbid (TaC) beleggserie

For å møte de stadig mer krevendehøy temperaturoghøy korrosjonkrav brakt av den raske utviklingen av tredjegenerasjons halvledere, vårTaC-belegger i stand til å operere kontinuerlig i miljøer som overstiger2300°C.

Hovedprodukter

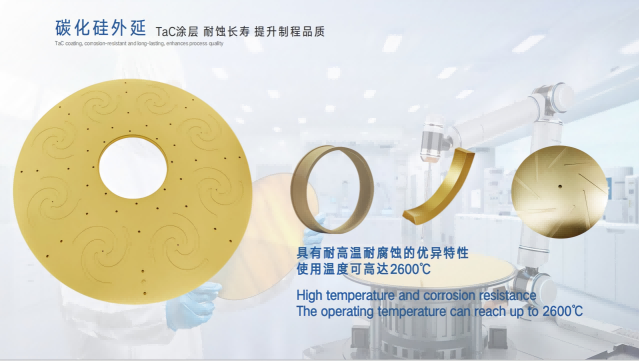

· TaC-belagt Susceptor

· TaC-belagt varmeapparat

· TaC Crucible

· TaC-belagte grafittdeler

· SiC PVT termiske feltkomponenter

Søknader

· SiC Single Crystal Growth

· Termiske feltsystemer med ultrahøy temperatur

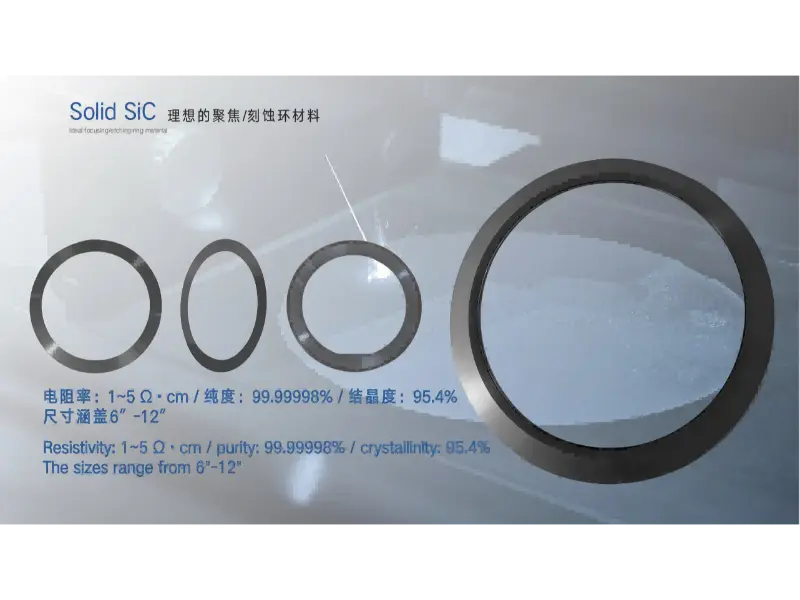

3. Solid Silisium Carbide (Solid SiC) Series

Solid silisiumkarbid kombinerer høy renhet, utmerket korrosjonsmotstand, overlegen plasmabestandighet og enestående termisk stabilitet, noe som gjør den ideell for avanserte etsesystemer og høytemperaturovnsutstyr.

Hovedprodukter

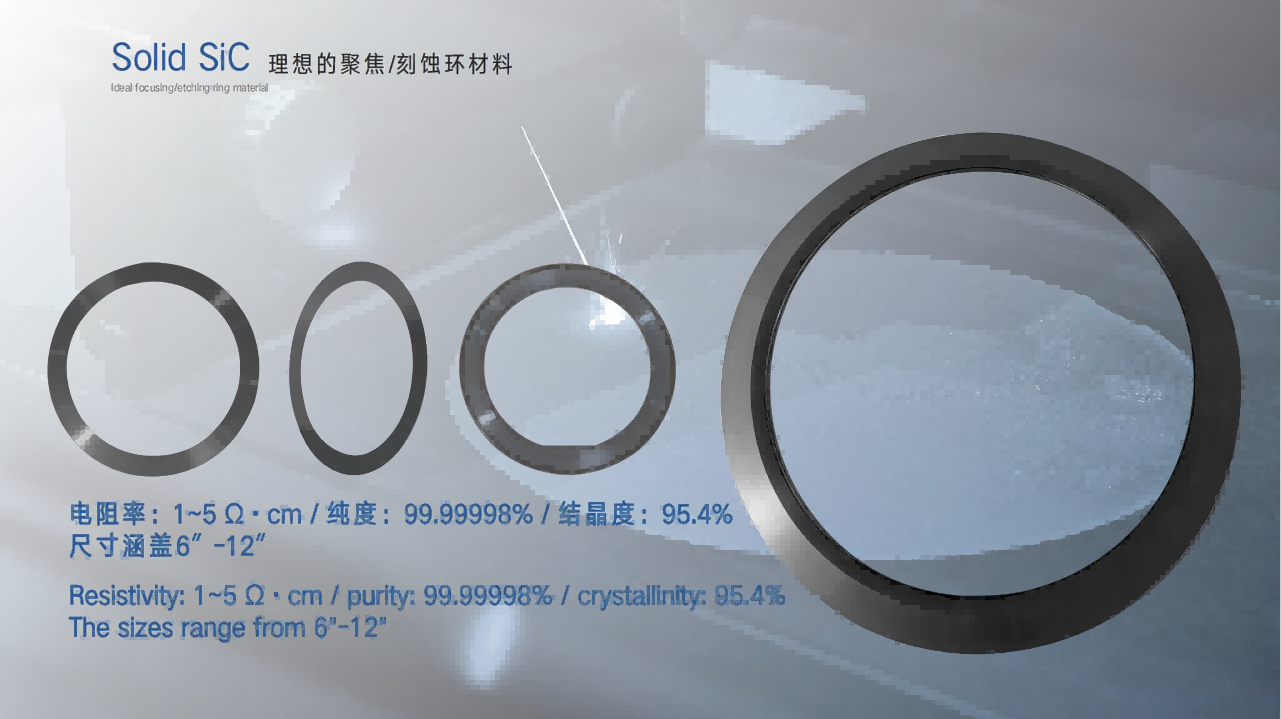

· Fokusring

· Kantring

· Dusjhode

· Wafer Boat

· Ovnsrør

· Styresylinder

· Etsekomponenter

4. Serien med høy renhet grafitt og karbonbaserte materialer

Vi tilbyr komplette termiske feltsystemløsninger med produkter inkludert:

· Grafitt Susceptor

· Varmeapparat

· Digel

· Varmeskjold

· Grafittring

· Grafittelektrode

· Myk karbonfiberfilt

· Karbonfiber hard filt

· Karbonkompositt

Alle produktene kan spesialproduseres i henhold til ulike utstyrsplattformer.

5. Kvarts og avansert keramikk-serien

Basert på vår ekspertise innen CVD-materialteknologi, har vi utvidet produktporteføljen vår til å omfatte:

Kvartsprodukter med høy renhet

· Kvartsbåter

· Kvartsbærere

· Prosessrør

· Ovnsrør

· Bell Jars

· Kvartsringer

· Kvartsflenser

· Gassinjeksjonsrør

· Kvartsdigler

· Andre tilpassede kvartskomponenter

Avanserte keramiske komponenter

· Høyrent aluminiumoksyd (Al₂O₃)

· Silisiumkarbid (SiC)

· Silisiumnitrid (Si₃N₄)

· Bornitrid (BN)

Disse produktene er mye brukt i:

· Diffusjon

· Oksidasjon

· LPCVD

· PECVD

· Etsningskamre

· Sammensatt halvlederutstyr

6. Semiconductor Wafer Series

Vi leverer et bredt utvalg av halvlederskiver og substratmaterialer, inkludert:

· Silisiumkarbid (SiC)

· Silisium

· Galliumoksid (β-Ga₂O₃)

· Safir

· SOI (Silisium-på-isolator)

· Galliumnitrid (GaN)

· Galliumarsenid (GaAs)

Tilpassede waferstørrelser er tilgjengelig fra2 tommer til 8 tommer.

IV. FoU-styrke og teknologiske gjennombrudd

Nøkkelmelding:Veiledet av filosofien til"FoU-drevet industrialisering,"selskapet har etablert doble innovasjonsplattformer bestående av sineBedriftens FoU Center ogYongjiang Laboratory Thermal Field Materials Innovation Center, kontinuerlig fremme nøkkelteknologier innen CVD-utstyr, belegningsprosesser og avanserte halvledermaterialer.

1. Doble FoU-plattformer

VETEK Semiconductor har etablertto store FoU-plattformer:

· Bedrifts FoU-senter

· Yongjiang Laboratory Thermal Field Materials Innovation Center

Disse to plattformene påtar seg i fellesskap forskning og utvikling av avanserte materialer, prosessoptimalisering og produktindustrialisering, og gir kontinuerlig teknologisk støtte for selskapets langsiktige utvikling.

2. Kjerneteknologiportefølje

Selskapet fortsetter å gjøre gjennombrudd innen følgende kjerneteknologier:

· Selvstendig utvikling av CVD utstyr

· CVD SiC prosessoptimalisering

· CVD TaC deponeringsteknologi

· Materialrenseteknologi med høy renhet

· Presisjonsgrafittbearbeidingsteknologi

· Halvleder termisk feltdesign

· Materialytelsesoptimalisering ved høy temperatur

· Ny utvikling av halvledermaterialer

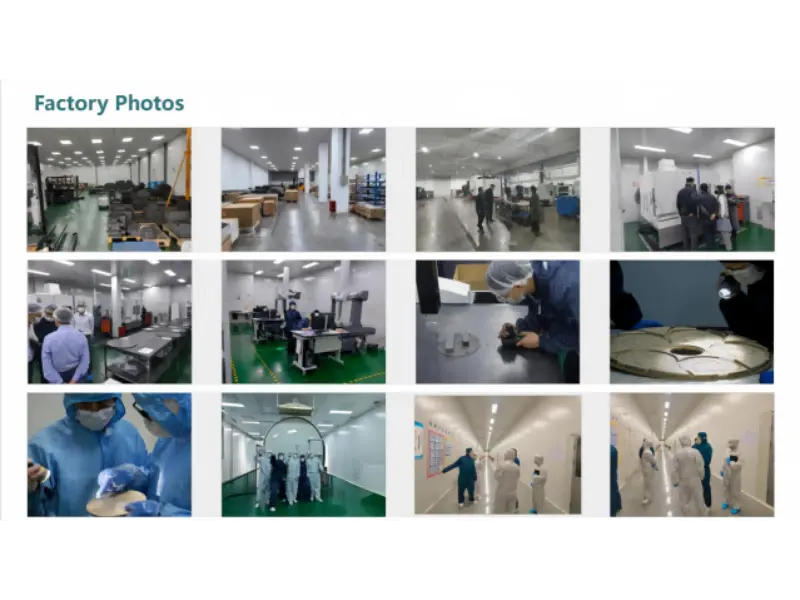

V. Produksjonskapasitet og produksjonskapasitet

Nøkkelmelding:VETEK Semiconductor har etablert en komplett produksjonsarbeidsflyt som dekkerrensing → presisjonsmaskinering → beleggavsetning → inspeksjon → pakking og forsendelse. Selskapet driver en produksjonsbase på omtrent 100 mål, mer enn50 produksjonslinjer, og17 CVD SiC beleggsystemer, med en maksimal beleggstørrelse på 1,5 meter.

Produksjonsevne	Spesifikasjoner
Produksjonsbase	Omtrent 100 dekar
Produksjonslinjer	50+
CVD SiC Coating Systems	17 enheter
CVD TaC beleggsystemer	8 enheter
Solid SiC produksjonssystemer	3 enheter
Maksimal beleggstørrelse	1,5 meter
Årlig kapasitet for store mottakere (600 mm og over)	Over 10.000 stykker

Selskapet er utstyrt med:

· Ultrapresisjons CNC maskineringssentre

· CNC maskineringssentre

· CNC dreiebenker

· CNC-slipemaskiner

· Store horisontale bearbeidingssentre

· Inspeksjonsutstyr med høy presisjon

· Rensesystemer med høy renhet

En ny produksjonsbase er for tiden under bygging og vil ytterligere utvide selskapets produksjonskapasitet for å møte økende global etterspørsel.

VI. Kvalitetsstyringssystem og produktsertifisering

Nøkkelmelding:VETEK Semiconductor har etablert et omfattende kvalitetsstyringssystem som dekker hele produksjonsprosessen. Materialer med høy renhet kan oppnå et renhetsnivå på6N–7N, mens batch-til-batch tykkelse konsistens påCVD SiC-belegger kontrollert innenfor±10 μm. Selskapet leverer også komplette materialsertifiseringer og inspeksjonsdokumentasjon for å støtte kundenes kvalitetskrav.

Halvlederproduksjon stiller ekstremt strenge krav tilmateriell renhet, dimensjonsnøyaktighet og produktkonsistens. VETEK Semiconductor har etablert et omfattende kvalitetsstyringssystem som dekker alle trinn i produksjonen. Hvert produkt gjennomgår følgende produksjonsprosess:

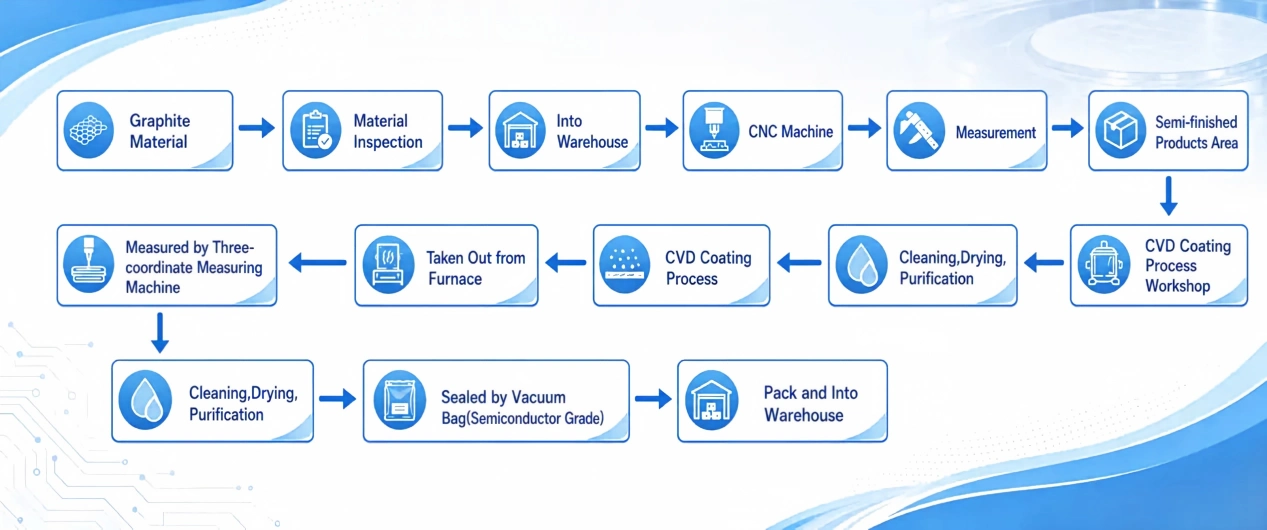

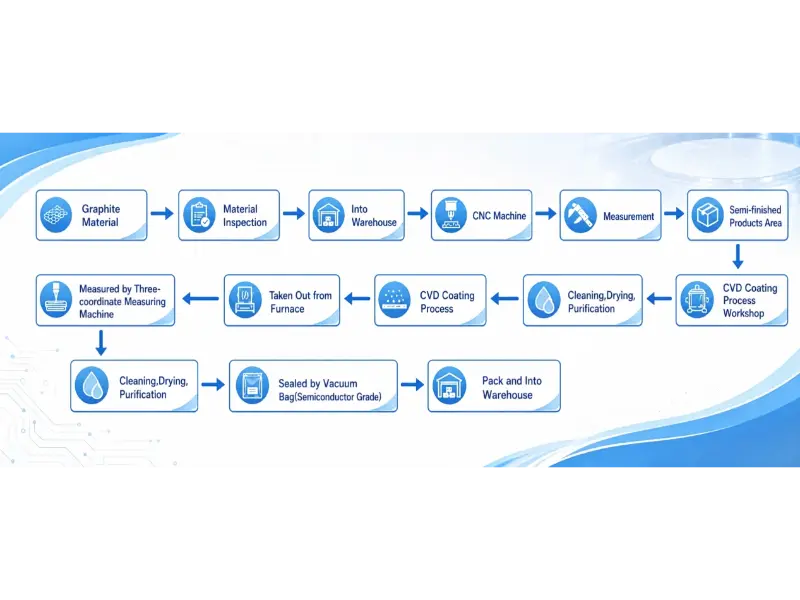

Råvareinspeksjon → Rensing med høy renhet → Presisjonsmaskinering → CVD-beleggavsetning → Produktinspeksjon → Sluttkontroll

1. Nøkkelkvalitetsindikatorer

· Etter dyp rensing kan renheten til materialer med høy renhet kontrolleres ved6N–7N nivå.

· Batch-to-batch beleggtykkelse konsistens forCVD SiC-belegger kontrollert innenfor±10 μm.

· ForTaC-belagte produkter, streng kvalitetskontroll er implementert for beleggvedheft, overflateintegritet og sprekk/pinhole-inspeksjon.

2. Teknisk dokumentasjonsstøtte

Selskapet leverer komplett teknisk dokumentasjon, inkludert:

· Materialsertifikat

· Samsvarssertifikat (COC)

· Inspeksjonsrapport

· Dimensjonell inspeksjonsrapport

· Inspeksjonsrapport for beleggtykkelse

· Materialdatablad

· SDS/MSDS (hvis aktuelt)

· Pakkeliste

· Kommersiell faktura

· Opprinnelsessertifikat (i henhold til eksportkrav)

VII. Globale forsynings- og serviceevner

Nøkkelmelding:VETEK Semiconductor støtterOEM/ODMtjenester, tilpasset produksjon, prøvebestillinger og småvolumproduksjon. Standardprodukter har typisk en ledetid på2–4 uker, mens global logistikk støttes gjennomDHL, FedEx, UPS, og sjøfrakt.

1. OEM/ODM og tilpasset produksjon

Selskapet tilbyr langsiktige tjenester inkludert:

· Produksjon basert på kundetegninger

· Produksjon basert på leverte prøver

· Omvendt engineering

· Egendefinert dimensjonsdesign

· Anbefalinger for erstatning av grafittmateriale

· Optimalisering av beleggløsning

· Termisk feltstrukturoptimering

· Komplett utvikling av termiske feltkomponenter

Vi støtter produkter som spenner fra2-tommers, 4-tommers, 6-tommers og 8-tommersplattformer til enda større tilpassede størrelser.

2. Fleksible innkjøpsalternativer

Prøvebestillinger og småvolumproduksjon er tilgjengelig, slik at kundene kan utføre:

· Utstyrsvalidering

· Prosesskvalifisering

· Ny produktutvikling

For volumproduksjon kan det etableres stabile forsyningsplaner basert på kundenes årlige innkjøpsprognoser.

3. Standard ledetider

Produkttype	Standard ledetid
Standard produkter	2–4 uker
Standard tilpassede produkter	4–6 uker
Komplekse tilpassede produkter	6–10 uker

Langsiktige partnere kan etablere sikkerhetslagerprogrammer for ytterligere å forbedre leveringsstabiliteten.

4. Globale logistikkløsninger

Vi støtter flere internasjonale fraktmetoder, inkludert:

· DHL

· FedEx

· UPS

· TNT(for prøver og småvolumsforsendelser)

· Luftfrakt (for hasteforsendelser med store volum)

· Havfrakt (for store komponenter og langsiktige bulkordrer)

Støttede handelsvilkår inkluderer:

· EXW

· FOB

· FCA

· CIF

· DDP (tilgjengelig for utvalgte land)

Produktene er beskyttet med flerlags emballasje, inkludert:

· Renrom renhold

· PE beskyttelsesfilm

· Vakuumforsegling

· Antistatisk emballasje

· Perlebomull (EPE) demping

· Tilpassede trekasser

5. Håndtering av transportproblem

Hvis det oppstår problemer under transport, inkludert:

· Skadet emballasje

· Fraktskade

· Mengdeavvik

· Feil produktmodeller

kunder kan kontakte vårt salgsteam umiddelbart. Vi vil gi umiddelbar støtte, inkludert:

· Erstatningsforsendelser

· Produkterstatning

· Teknisk analyse

· Logistikkkravhjelp

for å sikre kundetilfredshet.

6. Forhånds- og ettersalgstjenester

Forhåndssalgsstøtte

· Rådgivning om produktvalg

· Design for Manufacturability (DFM) analyse

· Anbefalinger for materialsubstitusjon

· Forslag til termisk feltoptimalisering

· Eksempelstøtte

· Rask tilbud

Support etter salg

· Installasjonsveiledning

· Anbefalinger for produktbruk

· Vedlikeholdsveiledning

· Støtte for prosessoptimalisering

· Produktlevetidsanalyse

· Feilanalyse

· Rask respons på kvalitetsrelaterte spørsmål

VIII. Store applikasjonsindustrier

Nøkkelmelding: VETEK Semiconductors produkter er mye brukt i fem store bransjer, inkluderthalvlederproduksjon, tredjegenerasjons halvledere, LED, ny energi og vitenskapelig forskning og avansert produksjon.

Halvlederproduksjon

· Integrerte kretser (IC)

· Power Semiconductors

· MEMS

· Sammensatte halvledere

Tredje generasjons halvledere

· SiC Power Devices

· GaN Power-enheter

· RF-enheter

· Mikro LED

LED-industrien

· Blå lysdioder

· Dype ultrafiolette lysdioder (UV-lysdioder)

· Mini LED

· Mikrolysdioder

Ny energiindustri

· Nye energikjøretøyer (NEV)

· Fotovoltaisk utstyr

· Energilagringssystemer

Vitenskapelig forskning og avansert produksjon

· Universitetslaboratorier

· Nasjonale forskningsinstitutter

· Avanserte R&D-plattformer for materialer

IX. Ofte stilte spørsmål (FAQ)

Q1: Hvilke produkter tilbyr VETEK Semiconductor primært?

EN:VETEK Semiconductor tilbyr seks store produktkategorier, inkludertCVD SiC-belegg, CVD TaC-belegg, Solid Silicon Carbide (Solid SiC), høyrent grafitt og karbonbaserte materialer, kvarts og avansert keramikk, og halvlederskiver, som dekker kritiske halvlederprosesser som f.eksepitaksi, etsing og krystallvekst.

Q2: Hvilket renhetsnivå kan VETEK Semiconductors CVD SiC-belegg oppnå?

EN:Gjennom vår dyprensingsprosess kan renheten til materialer med høy renhet kontrolleres ved6N–7Nnivå. I tillegg er den batch-til-batch beleggtykkelsen konsistensen av våreCVD SiC-belegger kontrollert innenfor±10 μm, som sikrer stabil ytelse under langvarig høytemperaturdrift.

Q3: Støtter du prøvebestillinger eller kjøp av små mengder?

EN:Ja. Vi akseptererprøvebestillingerog kan levere enkelt- eller småbatchleveranser avhengig av produkttype, slik at kundene kan utføre utstyrsvalidering, prosesskvalifisering og utvikling av nye produkter.

Q4: Hva er standard ledetid?

EN:Standard ledetid er:

· Standard produkter:2–4 uker

· Standard tilpassede produkter:4–6 uker

· Komplekse tilpassede produkter:6–10 uker

For langsiktige kunder kan det også etableres sikkerhetslagerprogrammer for å forbedre leveringsstabiliteten ytterligere.

Q5: Støtter du tilpasset produksjon eller OEM/ODM-tjenester?

EN:Ja. Vi tilbyr produksjon basert på kundetegninger, produksjon fra leverte prøver, reverse engineering, tilpasset dimensjonsdesign, anbefalinger for materialerstatning, optimalisering av beleggsløsninger, optimalisering av termisk feltstruktur og komplette tjenester for utvikling av termiske feltkomponenter. Vi støtter produkter fra2-tommers til 8-tommers plattformer, samt større tilpassede størrelser.

Q6: Hvilket halvlederutstyr brukes produktene dine hovedsakelig i?

EN:Våre produkter er mye brukt iLPE, Aixtron, Veeco, ASM, og andre vanlige epitaksisystemer, så vel sometseutstyr, oksidasjons-/diffusjonsovner, krystallvekstovner og annet prosesseringsutstyr for halvledere. De er egnet for kritiske produksjonsprosesser, inkludert:

· Silisiumepitaksi

· SiC Epitaksi

· GaN Epitaksi

· LED-epitaksi

· Plasma-etsing

· Diffusjon

· Oksidasjon

· Gløding

· Rask termisk prosessering (RTP)

Q7: Hvordan sikrer du produktkvalitet og batchkonsistens?

EN:VETEK Semiconductor har etablert et komplett kvalitetsstyringssystem som dekker hele produksjonsprosessen:

Råvareinspeksjon → Rensing med høy renhet → Presisjonsmaskinering → CVD-beleggavsetning → Produktinspeksjon → Sluttkontroll

Hvert produkt gjennomgår flere inspeksjoner, inkludert:

· Visuell inspeksjon

· Dimensjonell inspeksjon

· Måling av beleggtykkelse

· Planhetsinspeksjon

· Konsentrisitetsinspeksjon

· Inspeksjon av beleggets enhetlighet

Komplette kvalitetssporbarhetsregistreringer opprettholdes gjennom hele produksjonsprosessen.

Q8: Hvilke sertifiseringer og kvalifikasjoner har VETEK Semiconductor?

EN:VETEK Semiconductor har blitt anerkjent som en nasjonal spesialisert og sofistikert "Little Giant" Enterprise. Selskapets grunnlegger, Dr. He Shaolong, har blitt valgt ut som et ledende talent under Zhejiang-provinsen "Ten Thousand Talents Program." Våre produkter har gått inn i kjerneforsyningskjedene til en rekke børsnoterte industriledere, inkludert Leon Microelectronics, Jiangfeng Electronics, HC Semitek og Zhaochi Co., Ltd.

X. Kjernefordeler

· Nasjonalt spesialisert og sofistikert "Little Giant"-bedrift,rangering blant de første leverandørene i Kinas termiske feltindustri for halvlederepitaksi.

· Doble FoU-plattformer:Corporate R&D Center + Yongjiang Laboratory Thermal Field Materials Innovation Center.

· Seks forretningsdivisjoner og seks hovedproduktkategorier,gir omfattende dekning av halvledere høytemperatur termiske feltapplikasjoner.

· Fullt integrerdProduksjonskjede:Komplett in-house produksjonssystem dekkerrensing → presisjonsmaskinering → CVD-belegg → inspeksjon,sikre full prosesskontroll.

· Klarert av mer enn 30 halvlederindustrikunder,med produkter som går inn i kjerneforsyningskjedene til flere ledende børsnoterte halvlederselskaper.

· Støttet OEM/ODM og tilpasset produksjon,tilby fleksible løsninger tilpasset kundens behov.

· Prøveordrer og Small-batch produksjon Atilgjengelig,hjelpe kunder med å redusere valideringskostnadene og akselerere produktutviklingen.

· Omfattende kvalitetskontroll og full produktsporbarhet,sikrer langsiktig produktstabilitet og konsistent ytelse.

· Globalt logistikknettverk og komomfattende forhåndssalg og ettersalgsstøtte,gir pålitelig service til kunder over hele verden.

XI. Konklusjon

Drevet av kontinuerlig teknologisk innovasjon,VETEK Semiconductorhar etablert et komplett tjenesteøkosystem som strekker seg overforskning og utvikling, produksjon og global levering, sentrert rundt kritiske halvlederproduksjonsprosesser.

Framaterialer av høy renhet til presisjonshalvlederkomponenter, og fraavanserte beleggsteknologier for å komplettere termiske feltløsninger, er selskapet forpliktet til å tilbyhøy ytelse, påliteligle, og bærekraftignøkkelmaterialer og kjernekomponenter for det globaleintegrert krets, tredje generasjons halvleder, LED, fotovoltaisk og avansert produksjonnæringer.

Ser fremover,VETEK Semiconductorvil fortsette å opprettholde sin forpliktelse tilqkvalitetfortreffelighet og teknologisk innovasjon, jobber tett med kunder over hele verden for å drive frem utviklingen av neste generasjons halvledermaterialer og -teknologier.
