Hvorfor SiC-belagt grafittsusceptor er avgjørende for halvlederepitaxi

Ettersom halvlederenheter fortsetter å utvikle seg mot høyere effekt, høyere frekvens og større integrasjon, har kravene til epitaksialvekstutstyr blitt stadig mer krevende. Enten de produserer SiC-kraftenheter, GaN RF-komponenter, LED-brikker eller epitaksiale silisiumskiver, stoler produsenter på én kritisk komponent inne i reaktoren - den SiC-belagte grafittsusceptoren.

Selv om den sjelden er synlig utenfor reaksjonskammeret, påvirker denne komponenten direkte wafertemperaturens ensartethet, partikkelgenerering, beleggets levetid og til slutt enhetens utbytte.

Hva er en SiC-belagt grafittsusceptor?

En SiC-belagt grafittsusceptor er en presisjonskonstruert grafittkomponent beskyttet av et tett kjemisk dampavsetning (CVD) silisiumkarbidbelegg.

Inne i en epitaksial reaktor utfører susceptoren flere kritiske funksjoner:

• Støtter halvlederskiver gjennom hele vekstprosessen
• Overfører varme jevnt fra varmeren til waferen
• Roterer sammen med waferen for å forbedre filmens jevnhet
• Opprettholder dimensjonsstabilitet under gjentatt termisk sykling
• Beskytter grafittsubstratet mot korrosive prosessgasser

Avhengig av prosessen kan susceptorer utformes som pannekake-susceptorer, tønnesusceptorer, brett, wafer-bærere eller tilpassede reaktorkomponenter.

Hvorfor ikke bruke bare grafitt?

Grafitt har lenge vært anerkjent som et av de beste høytemperaturtekniske materialene på grunn av:

· Utmerket varmeledningsevne

· Lav termisk ekspansjonskoeffisient

· Høy temperaturstabilitet

· Enkel bearbeidbarhet

· Lav tetthet

Bare grafitt er imidlertid uegnet for direkte halvlederbehandling.

Under epitaksi angriper prosessgasser som H2, HCl, NH3, silan, klorsilaner og metallorganiske forløpere kontinuerlig eksponerte grafittoverflater. Over tid begynner grafitten å oksidere, korrodere og frigjøre karbonpartikler.

Disse partiklene kan:

· forurense wafere,

· øke defekttettheten,

· redusere epitaksial ensartethet,

· forkorte reaktorvedlikeholdsintervaller.

Derfor bruker nesten alle moderne halvlederreaktorer beskyttende keramiske belegg i stedet for eksponert grafitt.

Hvorfor er silisiumkarbid det foretrukne belegget?

Blant tilgjengelige beleggmaterialer – inkludert BN, ZrB₂, TaC og forskjellige oksidbelegg – har CVD silisiumkarbid blitt industristandarden fordi det tilbyr en utmerket balanse mellom termiske, kjemiske og mekaniske egenskaper.

Viktige fordeler inkluderer:

• Enestående kjemisk motstand: Tett SiC forhindrer korrosive gasser fra å nå grafittsubstratet, noe som dramatisk forlenger komponentens levetid.
• Utmerket termisk ledningsevne: Høy termisk ledningsevne muliggjør rask varmeoverføring samtidig som den opprettholder utmerket temperaturensartethet over skiven.
• Lav termisk ekspansjonsmismatch: Den termiske ekspansjonskoeffisienten til SiC stemmer godt overens med grafitt, og reduserer indre stress under gjentatte oppvarmings- og kjølesykluser.
• Høy hardhet: Belegget motstår slitasje under waferlasting og reaktordrift.
• Høy renhet: Høykvalitets CVD SiC-belegg minimerer metallisk forurensning og partikkelgenerering – kritisk for avansert halvlederproduksjon.

Hvorfor kjemisk dampavsetning (CVD)?

Ulike belegningsteknologier finnes, inkludert:

· Plasmasprøyting

· Sol-gel belegg

· Elektroforetisk avsetning

· Pakke sementering

· Børstebelegg

Imidlertid favoriserer halvlederproduksjon i overveldende grad Chemical Vapor Deposition (CVD) fordi den produserer belegg med:

· ekstremt høy renhet,

· utmerket tetthet,

· jevn tykkelse,

· overlegen vedheft,

· lav porøsitet,

· utmerket konformalitet på komplekse geometrier.

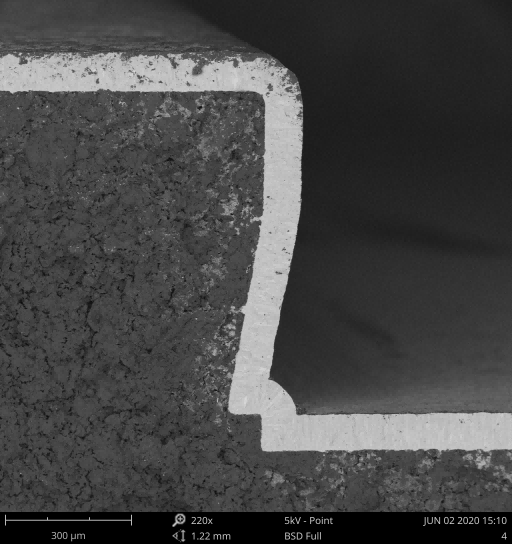

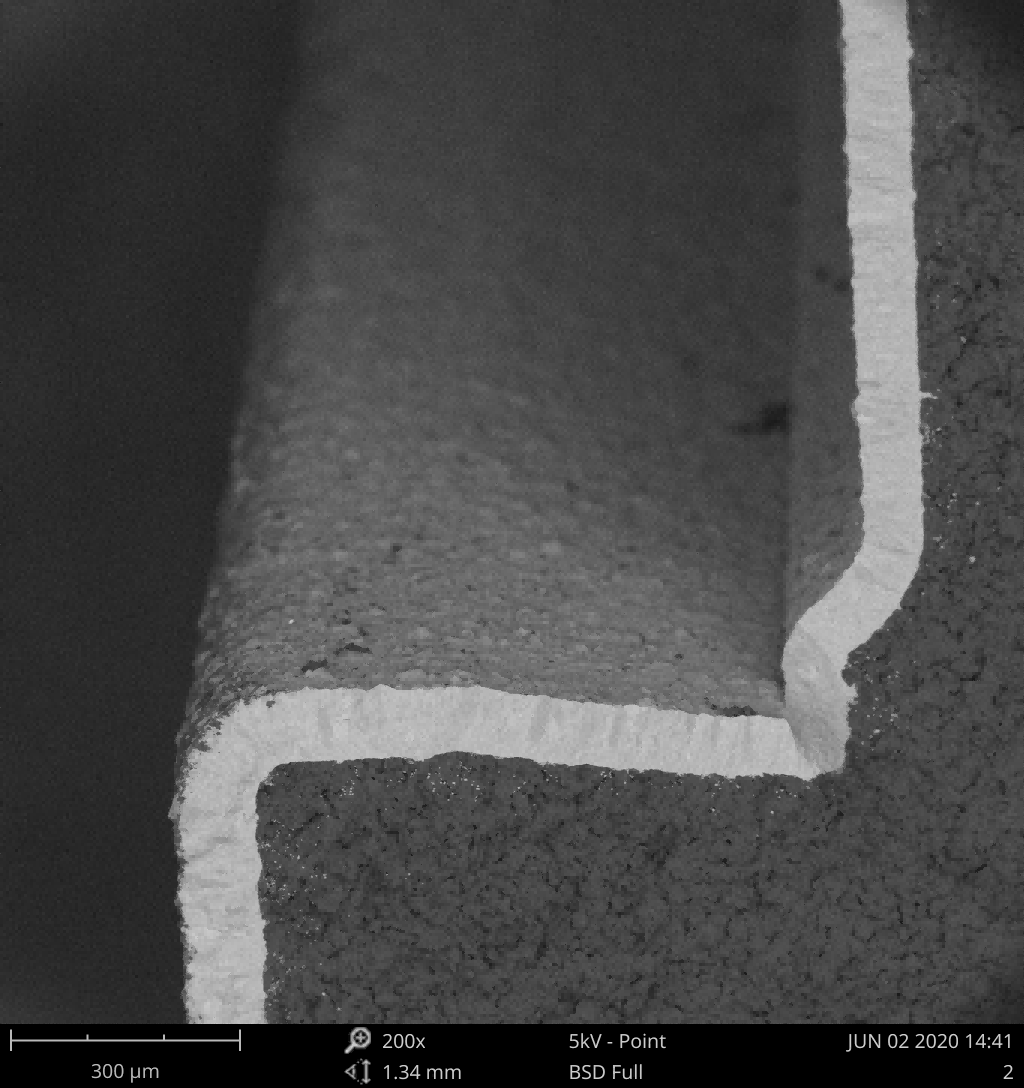

I motsetning til sprayede belegg som ofte inneholder porer og svake grensesnitt, danner CVD SiC et tett krystallinsk lag kjemisk bundet til grafittsubstratet, noe som resulterer i betydelig lengre levetid under tøffe prosessforhold.

Typiske applikasjoner

SiC-belagte grafittkomponenter er mye brukt i:

SiC-epitaksi: Støtter ledende og halvisolerende SiC-skiver under homoepitaksial vekst for MOSFET-er, SBD-er og andre kraftenheter.

Silisiumepitaksi: Gir stabile termiske plattformer for silisiumplateepitaksi brukt i CMOS- og krafthalvlederproduksjon.

GaN-epitaxy: Støtter GaN-on-Si og GaN-on-SiC-vekst for RF-enheter, HEMT-er, MicroLED-er og kraftelektronikk.

LED-produksjon: Brukes inne i MOCVD-reaktorer for blå, grønn, UV og MicroLED epitaksial vekst.

Konklusjon

Etter hvert som halvlederprosesser fortsetter å bevege seg mot større wafere, tettere prosessvinduer og lavere defekttettheter, fortsetter betydningen av høyytelsesreaktorkomponenter å vokse.

CVD SiC-belagte grafittsusceptorer har blitt uunnværlige fordi de kombinerer grafitts overlegne termiske ytelse med silisiumkarbids enestående kjemiske motstand, renhet og holdbarhet.

Enten det gjelder SiC-kraftenheter, GaN RF-elektronikk, LED-produksjon eller silisiumepitaksi, investering i høykvalitets SiC-belagte grafittkomponenter bidrar direkte til høyere utbytte, lengre utstyrsoppetid og lavere produksjonskostnader.
