Hvordan løse høy lomme-til-lomme variasjon i multi-pocket silisium epitaksi grafitt susceptorer?

Optimaliseringsløsningn for høypresisjon CVD SiC-belagte susceptorer

For å løse problemet med ujevnhet i filmtykkelse forårsaket av høy lomme-til-lomme-variasjon (1,4 %) i multi-pocket silisiumepitaksigrafitt-susceptorer, har VeTek Semiconductor forbedret susceptor-flathet til <0,08 mm og redusert lomme-til-lomme-variasjon til 0,69 % gjennom CVD-ovnssimulering med høy strømningsevne og betydelig strømningsfelt- og maskinstrøm. øke epitaksial wafer yield.

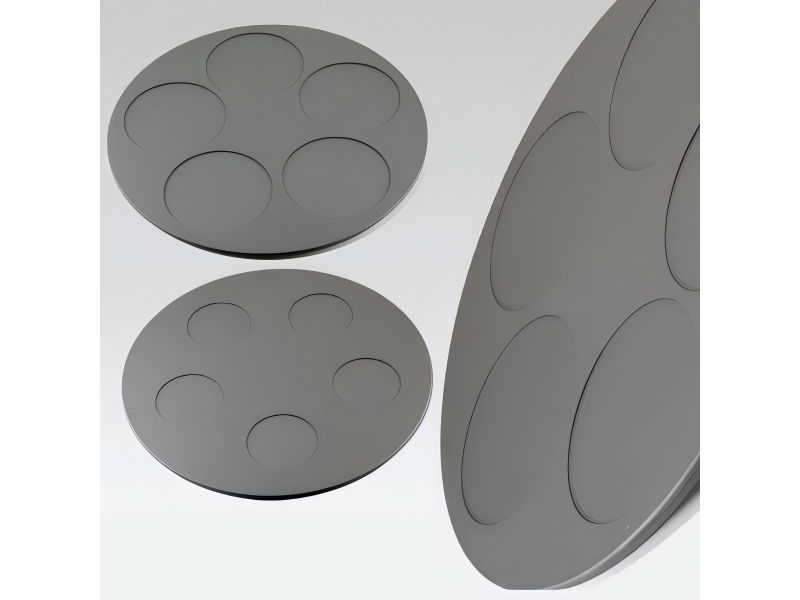

Multi-pocket silisium epitaksi grafitt susceptorer med høy presisjon CVD SiC belegg

I. Sammendrag

Under multi-pocket silisium epitakxy produksjon, vår klient (et halvleder wafer støperi) møtt langvarige utfordringer med høy lomme-til-lomme variasjon i epitaksial lagtykkelse (opprinnelige data: 1,4%). Dette påvirket den epitaksiale wafer-konsistensen og ytelsen nedstrøms for enheten. Ved å utføre numerisk 3D-simulering og analyse av den indre væskedynamikken og termiske feltene inne i CVD-epitaksyovnen, kombinert med verktøystrukturoptimalisering og høypresisjon Chemical Vapor Deposition Silicon Carbide (CVD SiC) beleggteknologi, forbedret VeTek Semiconductor-teamet overflateflatheten til multi-pocket-epitoksytepitt-epitoksyen betraktelig. <0,20 mm til <0,08 mm. Etter disse forbedringene falt klientens variasjon i filmtykkelse fra lomme til lomme drastisk til 0,69 %, og oppnådde et kvalitativt sprang i jevn filmtykkelse.

Sammenligning av nøkkelytelsesberegninger

II. Kundebakgrunn: Søker epitaksiale produksjonsløsninger med høy konsistens

Kjerneperspektiv: Ved produksjon av silisiumepitaksi i stor størrelse, med flere lommer, blir selv små susceptordeformasjoner forstørret av kostbare chiputbyttetap.

Kunden i dette partnerskapet er en ledende 8-tommers/12-tommers kraftenhet og silisiumepitaksial wafer-støperi, som primært produserer tykkfilm silisium-epitaksiale wafere brukt i høyspent MOSFET-er, IGBT-er og bilelektronikk. Ettersom nedstrømskunder krever stadig strengere konsistens i elektriske brikkeparametere, har epitaksial lagtykkelse og resistivitetsuniformitet blitt kjernemål for evaluering av epitaksial waferkvalitet. Klienten bruker multi-pocket CVD silisium epitakxy reaktorer som er i stand til å behandle flere silisium wafere samtidig i en enkelt kjøring. På grunn av langvarig termisk syklus ved høye temperaturer og gassstrømerosjon, kunne imidlertid ikke deres originale grafittsusceptorer lenger oppfylle høypresisjonsprosesskrav angående variasjon fra lomme til lomme og flathet.

III. Utfordringer og smertepunkter: Høy lomme-til-lomme-variasjon forårsaker ujevnhet i filmtykkelse

Kjerneperspektiv: Overdreven grafittsusceptorflathetstoleranser forstyrrer direkte termisk ledning og gasstrømfeltfordeling inne i CVD-ovnen, og utløser alvorlige tykkelsesvariasjoner mellom lommer.

Under CVD-silisiumepitaksial vekst avsettes forløpergasser (som SiHCl3/SiH4) ved høye temperaturer på waferoverflaten for å danne et epitaksialt enkeltkrystalllag. Grafittsusceptoren fungerer ikke bare som en bærer, men spiller også en kritisk rolle i jevn varmeledning og strømningsfeltveiledning. Spesifikke tekniske flaskehalser som klienten står overfor inkluderer:

1. Filmtykkelse Lomme-til-lomme-variasjon nådd opptil 1,4 %, noe som påvirker den generelle waferens enhetlighet

På grunn av mikrodeformasjoner på overflaten etter langvarig bruk, viste kundens originale multi-pocket grafitt susceptorer små forskjeller i lommeutsparingsdybde og termisk strålingseffektivitet mellom individuelle lommer. Faktiske målinger viste lomme-til-lomme variasjonsdata så høye som 1,4 %. Dette avviket førte direkte til inkonsekvente epitaksiale lagveksthastigheter på tvers av silisiumskiver plassert i forskjellige lommer innenfor samme batch, noe som resulterte i overdreven filmtykkelsesavvik.

2. Susceptorflathet under <0,20 mm forårsaket grensetermisk felt- og strømningsfeltturbulens

Flatheten til de originale susceptorene kunne bare opprettholdes på <0,20 mm-nivået. I epitaksimiljøer med høye temperaturer på 1100°C–1200°C, forårsaker en ujevn overflate at den reagerende gassstrømmen danner lokaliserte virvler samtidig som det skapes uensartede mellomrom mellom susceptoren og induksjonsvarmeren. Dette induserte deretter uensartede termiske felt over overflaten, og forverret fluktuasjoner i filmtykkelsen.

Smertepunkter og teknisk mekanismeanalyse

IV. VeTek tilpasset løsning: CVD-strømningsfeltsimulering og verktøyoptimalisering med ultrahøy presisjon

Kjerneperspektiv: Optimalisering av strømnings- og termiske felt via numerisk simulering, kombinert med presisjons-CNC-maskinering på mikronnivå og høyrent tett CVD SiC-belegg, omformer susceptorytelsen fundamentalt.

For å løse kundens lomme-til-lomme variasjon og flathetsflaskehalser, gjennomførte VeTek Semiconductor-ingeniørteamet evalueringer på stedet, hentet ut reaktordriftsparametere og designet en fullstendig tilpasset ende-til-ende-optimaliseringsløsning:

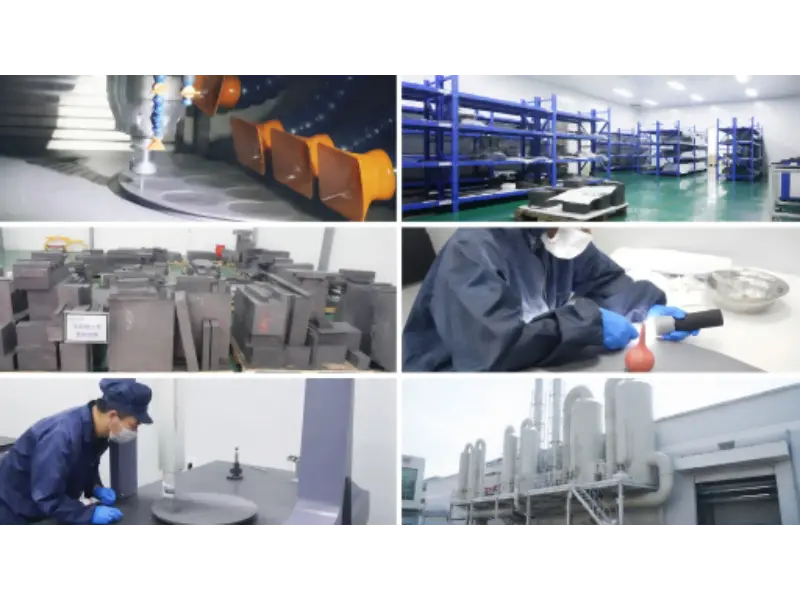

VeTek Semiconductor avanserte presisjonsmaskinering, renrom og kvalitetskontrollfasiliteter

1. CVD-ovn intern strømning og termisk feltsimulering

Ved å bruke ANSYS Fluent ble det utført 3D-numeriske simuleringer for gassstrømningshastighet, grenselagtykkelse og varmeoverføring av termisk stråling inne i CVD-reaktoren. Basert på modelleringsanalyser ble lommekantovergangsradiusene og gassledende sporstrukturer på susceptoroverflaten redesignet, noe som gjorde det mulig for reaktantgasser å opprettholde et svært konsistent laminært strømningsregime over hver lomme og eliminere lokaliserte virvler.

2. Høypresisjon grafittunderlagsmaskinering og verktøyoptimalisering

Høy tetthet, høy renhet isotropisk isostatisk grafitt ble valgt som underlagsmateriale, kombinert med oppgradert 5-akset CNC presisjonsmaskinering. Ved å foredle klemspenningskontroll og verktøybanebaner under prosessering, ble susceptorflatheten etter bearbeiding strengt kontrollert ned fra <0,20 mm til <0,15 mm, med toppkvalitets susceptoroverflater i kjernen som oppnådde en gjennombruddsflathet på <0,08 mm.

3. Proprietær High-Purity Dense CVD SiC Coating Technology

Et svært tett α-SiC-belegg med jevn tykkelse ble dyrket på grafittsubstratoverflaten via Chemical Vapor Deposition (CVD). Belegget har en renhet på opptil 99,999 % (5N-6N klasse), høy termisk ledningsevne og motstand mot varm hydrogenklorid (HCl) gasskorrosjon. Den matcher perfekt termisk ekspansjonskoeffisient (CTE) til grafittsubstratet, og sikrer null mikrosprekker eller delaminering under rask termisk syklus.

Tekniske løsninger og ytelsesfordeler

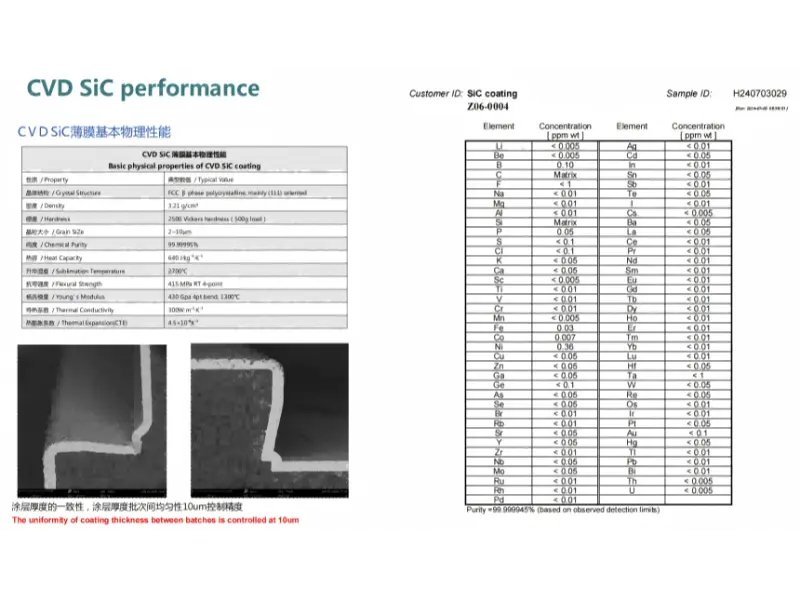

Nøkkelfysiske egenskaper, SEM-tykkelsesuniformitet og ultrahøy renhetsanalyse av CVD SiC-belegg

V. Resultater og data: Å snakke med fakta og kvantifiserbare beregninger

Kjerneperspektiv: Målte feltdata viser at optimalisering av susceptorflathet direkte ble oversatt til en betydelig 50,7 % reduksjon i epitaksial filmlomme-til-lomme-variasjon.

Etter å ha erstattet gamle deler med VeTek Semiconductors optimaliserte multi-pocket silisium epitaksi grafitt susceptorer, utførte kunden en 30-dagers kontinuerlig høyvolums produksjonssporingsstudie på sin linje. Reelle kvalitetsforbedringsdata som er samlet inn inkluderer:

1. Filmtykkelse Lomme-til-lomme-variasjon redusert til 0,69 %

Kundens målte produksjonsdata viste at variasjon fra lomme til lomme falt betydelig fra 1,4 % ned til 0,69 %, og oppnådde en samlet reduksjon på 50,7 %. Dette minimerte veksthastighetsgap drastisk på tvers av forskjellige lommer.

2. Susceptoroverflateplanhet Gjennombrudd til <0,08 mm

Gjennom strømningsfeltoptimalisering og høypresisjonsverktøy oppnådde masseproduserte susceptorer konsekvent flathet innenfor <0,15 mm, med top-tier susceptorer som stabilt traff <0,08 mm, langt over standard industrinormer.

3. Betydelige forbedringer i filmtykkelsesenhet og totalutbytte

Takket være svært stabile termiske felt og strømningsfelt, gikk resistivitets- og tykkelsesuniformitetsmålene til epitaksiallaget inn i premiumkvalitetsområder. Støperiets grad-A-wafer-utbytte økte med omtrent 3,5 %, og sparte hundretusenvis av RMB årlig i utrangerte wafer-kostnader.

VI. Ofte stilte spørsmål (FAQ)

Spørsmål 1: Hvorfor har flatheten til en multi-pocket silisiumepitaksigrafittsusceptor så stor innvirkning på jevnheten av filmtykkelsen?

Svare:I høytemperatur CVD-prosesser oppvarmes silisiumskiver primært gjennom termisk ledning og termisk stråling fra susceptoren. Hvis susceptorflatheten er dårlig (f.eks. >0,20 mm), skaper det ujevne mellomrom mellom susceptoren og den underliggende varmeren, noe som induserer lokale temperaturvariasjoner. Samtidig forstyrrer en ujevn overflate den laminære strømmen av reaktantgasser, og forårsaker lokaliserte gasskonsentrasjoner og hastighetssvingninger, som direkte manifesterer seg som variasjoner i lomme-til-lomme-filmtykkelse.

Q2: Hva er levetiden til VeTeks CVD SiC-belagte grafittsusceptorer?

Svare:VeTek bruker CVD-silisiumkarbidbelegg med ultrahøy renhet konstruert med presis CTE-tilpasning til grafittsubstratet. Under 1200°C høye temperaturer og H2/HCl korrosive atmosfærer, viser den eksepsjonell motstand mot termisk sjokk og kjemisk inerthet, og forlenger vanligvis levetiden med 30 % til 50 % sammenlignet med standard industribelagte susceptorer.

Spørsmål 3: Kan VeTek tilby tilpasset konstruksjon hvis vi har tilpassede CVD-epitaksereaktormodeller?

Svare:Ja. VeTek har komplette CVD-strømnings-/termiske feltsimuleringsevner og en presis CNC-behandlingskjede. Vi kan utføre 1:1 revers engineering eller strukturell optimalisering basert på kundeleverte ovnsdimensjoner, luftstrømsparametere eller eldre susceptortegninger.

Spørsmål 4: Hvordan er presisjonssusceptorflathet beskyttet mot transportskader under frakt?

Svare:Alle susceptorprodukter gjennomgår ultralydrensing og antistatisk vakuumpakking inne i klasse 1000 renrom. Interiøret er sikret ved hjelp av tilpassede EVA-støtdempingsmoduler med høy tetthet, og eksteriøret er pakket i gassede trekasser av eksportkvalitet, noe som sikrer null-støt levering.

VII. Konklusjon

Kjerneperspektiv: Høykvalitets halvledermekaniske og termodynamiske verktøykomponenter representerer en direkte investering i å forbedre støperiets konkurranseevne.

Ved å implementere CVD-strømningsfeltsimulering, presisjonsverktøykontroll og CVD SiC-beleggoptimalisering på multi-pocket silisiumepitaksigrafitt-susceptorer, hjalp VeTek Semiconductor suksessfullt klienten med å redusere filmtykkelse lomme-til-lomme-variasjon fra 1,4 % til 0,69 %, og løste perfekt den langvarige, ujevnlige utfordringen med filmtykkelse.

Hvis du også støter på tekniske smertepunkter som ujevnhet i epitaksiallaget, grafittsusceptordeformasjon, høy lomme-til-lomme variasjon eller CVD-beleggavskalling, ta gjerne kontakt med VeTek Semiconductor tekniske ekspertteam for å motta en fristrømningsfeltevaluering og tilpasset optimaliseringsplan!
