Aixtron G10-komponenter: Nøkkeldeler for høyytelses SiC-epitaxi

Silicon Carbide (SiC)-teknologi fortsetter å bevege seg mot større wafere og høyere ytelse. Det betyr at avanserte epitaksisystemer som Aixtron G10-plattformen blir mer og mer viktige i tredjegenerasjons halvlederproduksjon.

Sammenlignet med eldre reaktorer trenger Aixtron G10-systemer tettere kontroll over termiske felt, gassstrømstabilitet, partikkelforurensning og hvor lenge deler varer. Hver intern reaktorkomponent har en direkte innvirkning på epitaksial vekstkvalitet, waferuniformitet og produksjonsstabilitet.

Denne artikkelen leder deg gjennom de viktigste Aixtron G10-komponentene som brukes i SiC-epitaksisystemer. Vi vil forklare hva de gjør, hvilke materialer de trenger, og hvorfor de betyr noe i høytemperatur-halvlederbehandling.

Hva er Aixtron G10-komponenter?

Aixtron G10-komponenter er de viktigste interne reaktordelene som sitter inne i SiC-epitaksikammeret. Sammen bidrar de til å holde termiske forhold stabile, optimalisere gassdistribusjonen, støtte waferrotasjon og redusere forurensning under epitaksial vekst ved høy temperatur.

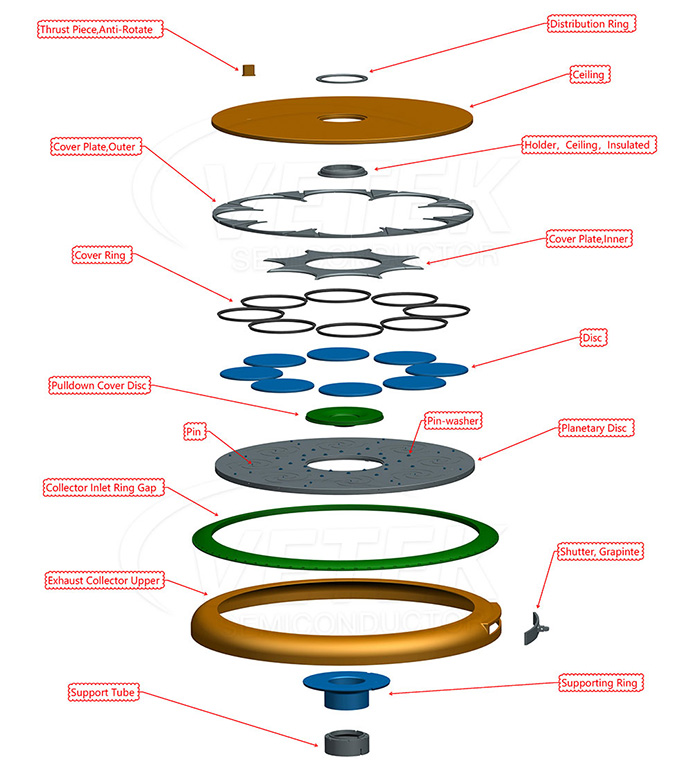

Typiske deler du finner i en Aixtron G10-reaktor inkluderer:

• Tak
• Fordelingsring
• Dekkring
• Dekkplater
• Planetarisk skive
• Nedtrekkbar dekselskive
• Eksosoppsamler
• Støttering
• Støtterør
• Grafittlukker
• Pinne- og pinneskivemonteringer

De fleste av disse delene kjører kontinuerlig ved temperaturer over 1500°C mens de blir utsatt for korrosive prosessgasser som silan og hydrokarboner. Så materialytelsen er helt avgjørende.

Viktige funksjonsområder inne i Aixtron G10-reaktoren

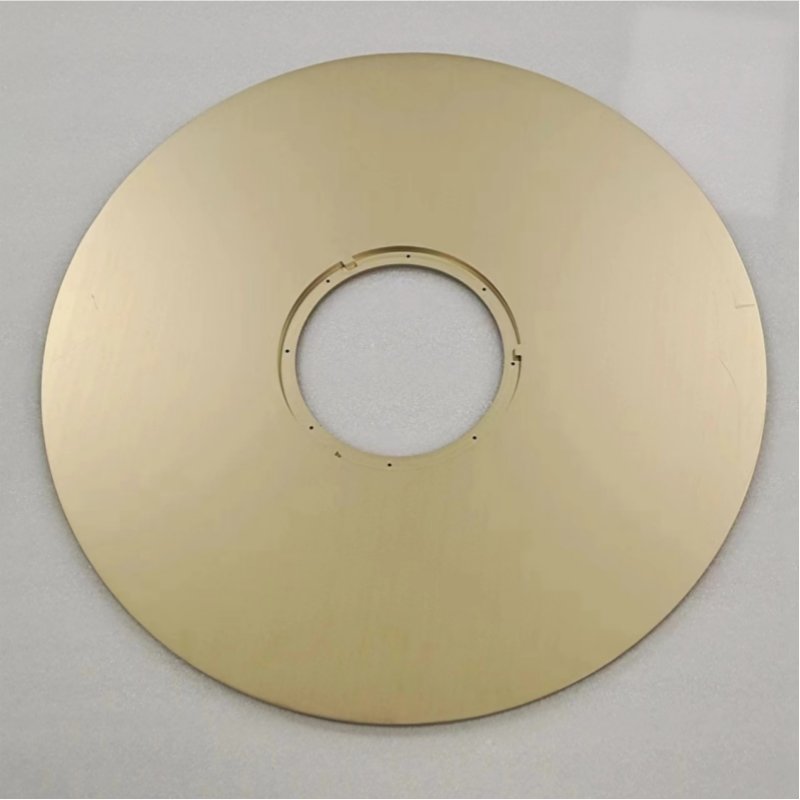

1. Takkomponenter

Taket er en stor del av reaktorens termiske felt. Det bidrar til å holde kammertemperaturen stabil, styrer gassstrømmen og beskytter de øvre reaktorstrukturene mot direkte varme.

Gode ​​takkomponenter må ha:

• Solid termisk stabilitet
• Lav partikkelgenerering
• Sterk motstand mot korrosjon
• Ensartet beleggkvalitet
• Langsiktig dimensjonsstabilitet

CVD SiC-belagt grafitt er et vanlig valg her fordi det gir deg den termiske ledningsevnen til grafitt pluss den kjemiske motstanden til silisiumkarbid.

2. Fordelingsring

Distribusjonsringen kontrollerer og styrer gassstrømmen inne i kammeret. Å få ensartet gassfordeling er avgjørende for å oppnå konsistent epitaksial lagtykkelse på tvers av alle wafere.

Hvis gassstrømmen ikke er godt kontrollert, kan du støte på:

• Variasjon i tykkelse
• Uoverensstemmelser med doping
• Overflatefeil
• Lavere waferutbytte

Det er derfor høy maskineringspresisjon og jevn belegg er så viktig for denne delen.

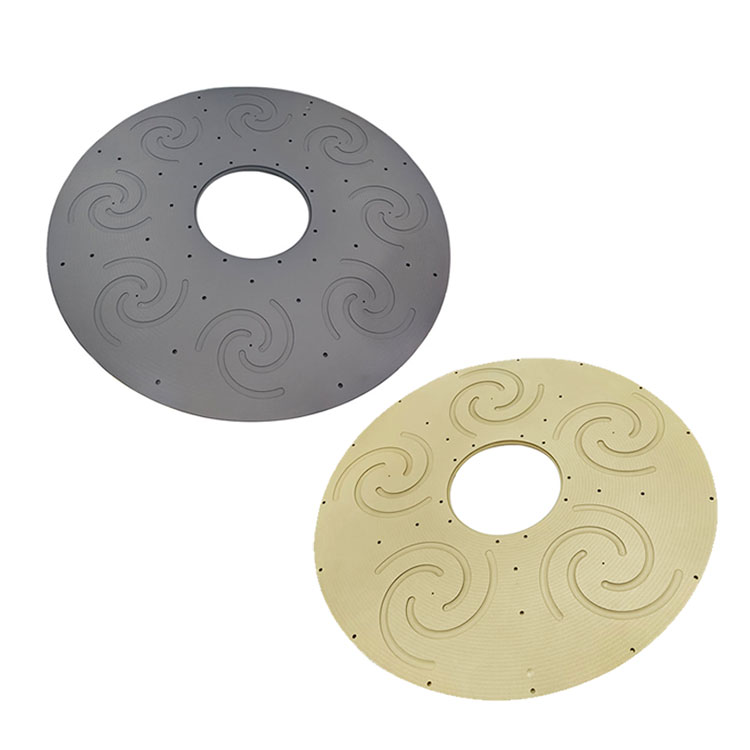

3. Planetarisk skivesystem

Planetskiven er det som roterer wafere under epitaksial vekst. Jevn rotasjon forbedrer temperaturens jevnhet og sørger for at alle wafere får lik gasseksponering.

For produksjon av SiC-wafer i stor størrelse, må planetsystemet opprettholde:

• God flathet
• Lav termisk deformasjon
• Høy strukturell styrke
• Stabil drift gjennom gjentatt oppvarming og nedkjøling

Selve platen er vanligvis laget av høyrent grafitt med et avansert CVD SiC-belegg.

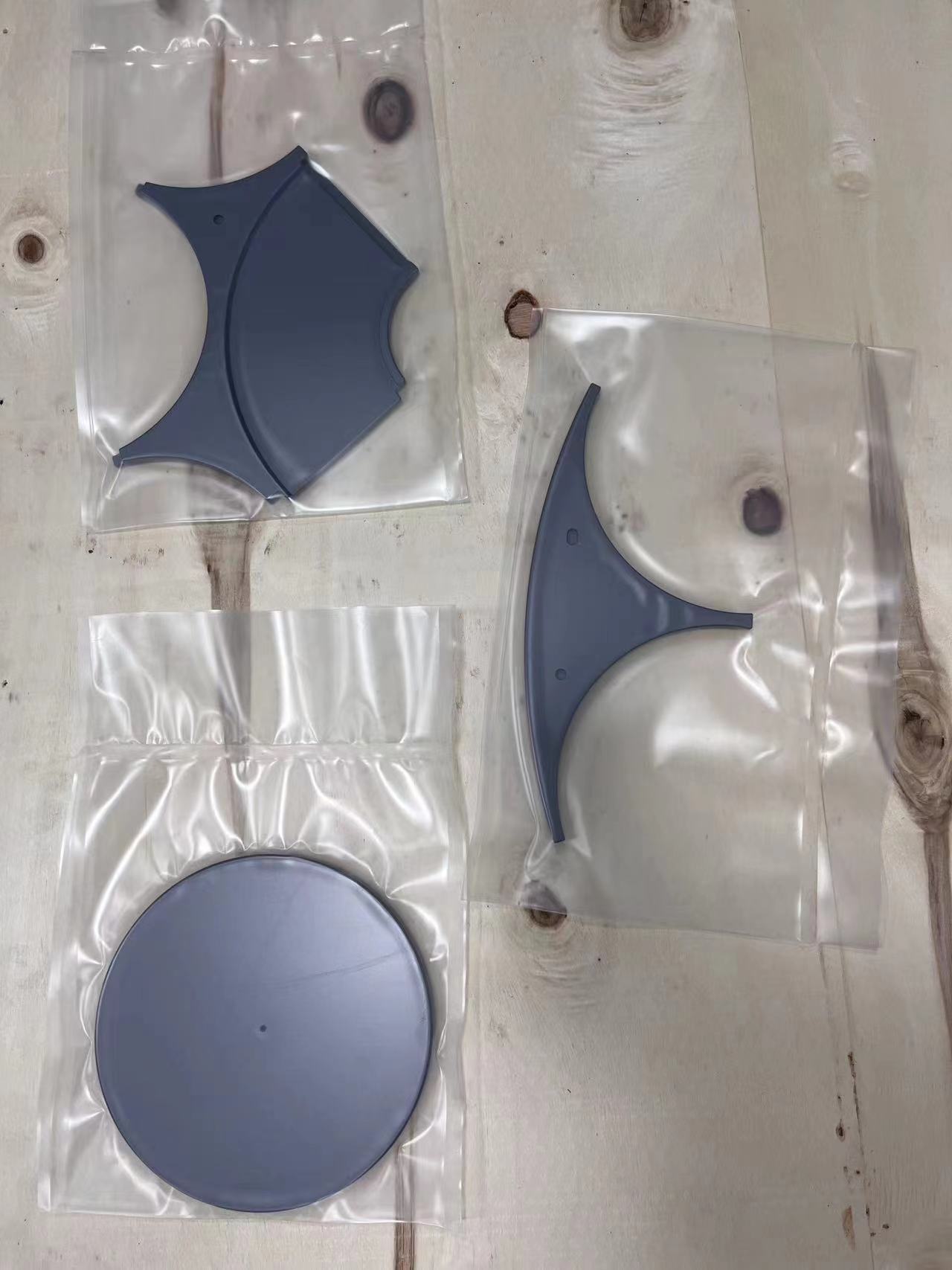

4. Dekkringer og dekkplater

Dekkringer og dekkplater beskytter visse reaktorområder og bidrar til å stabilisere det termiske feltet.

Disse delene hjelper til med:

• Reduser uønsket avsetning
• Minimer partikkelforurensning
• Beskytt grafittstrukturer
• Forleng kammerets levetid

Siden de går gjennom mye termisk sykling, er sterk beleggvedheft et must.

5. Eksossamlersystem

Eksossamleren styrer eksosgassstrømmen og bidrar til å holde kammertrykket stabilt.

Stabil eksosstrøm fører til:

• Bedre repeterbarhet av prosessen
• Et renere kammermiljø
• Mindre partikkeloppbygging
• Lengre intervaller mellom vedlikehold

I avanserte SiC-epitaksisystemer må eksosrelaterte deler også tåle aggressive kjemikalier og termisk stress.

Hvorfor materialvalg er viktig i SiC-epitaksi?

SiC-epitaksi er et tøft miljø. Konvensjonelle materialer støter ofte på problemer som:

• Belegget flasser av
• Grafitterosjon
• Termisk sprekkdannelse
• Partikkelgenerering
• Kort levetid

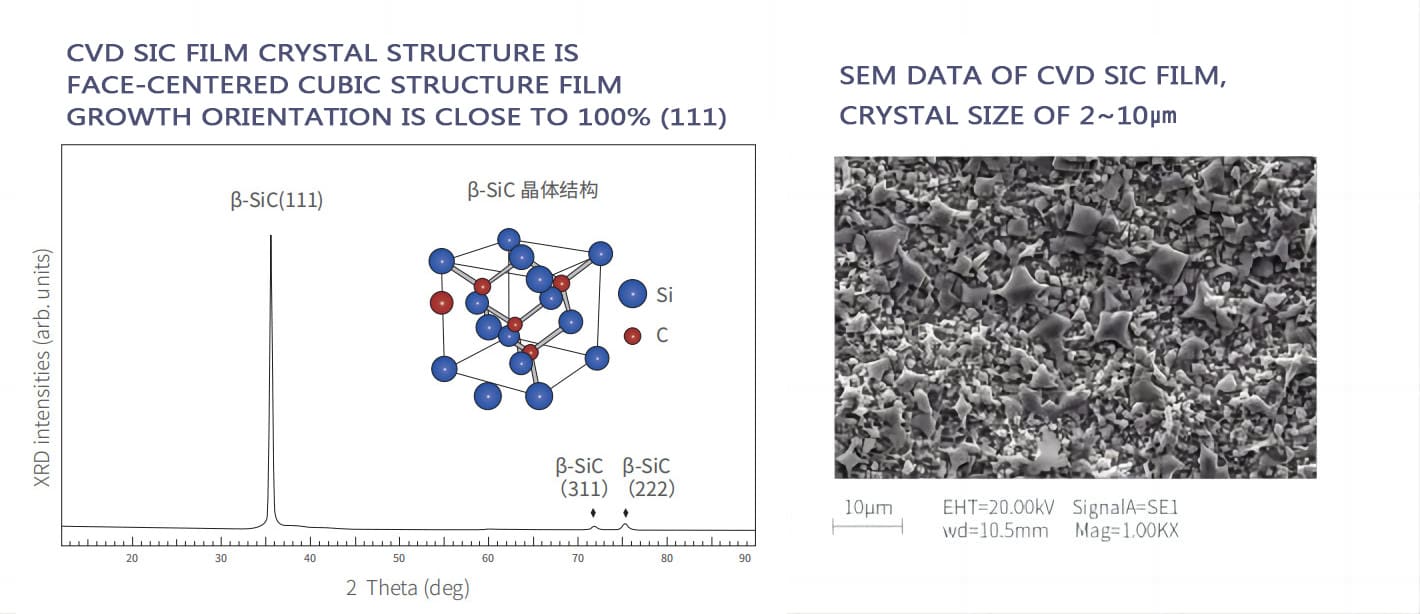

For å omgå disse problemene, går avanserte halvlederreaktorer til CVD SiC Coated Graphite. CVD SiC-belegg gir deg:

• Utmerket kjemisk motstand
• Høy renhet
• Stor motstand mot termisk støt
• Lav forurensningsrisiko
• Lang levetid

Akkurat nå er dette et av de mest brukte materialene for high-end SiC epitaksereaktordeler.

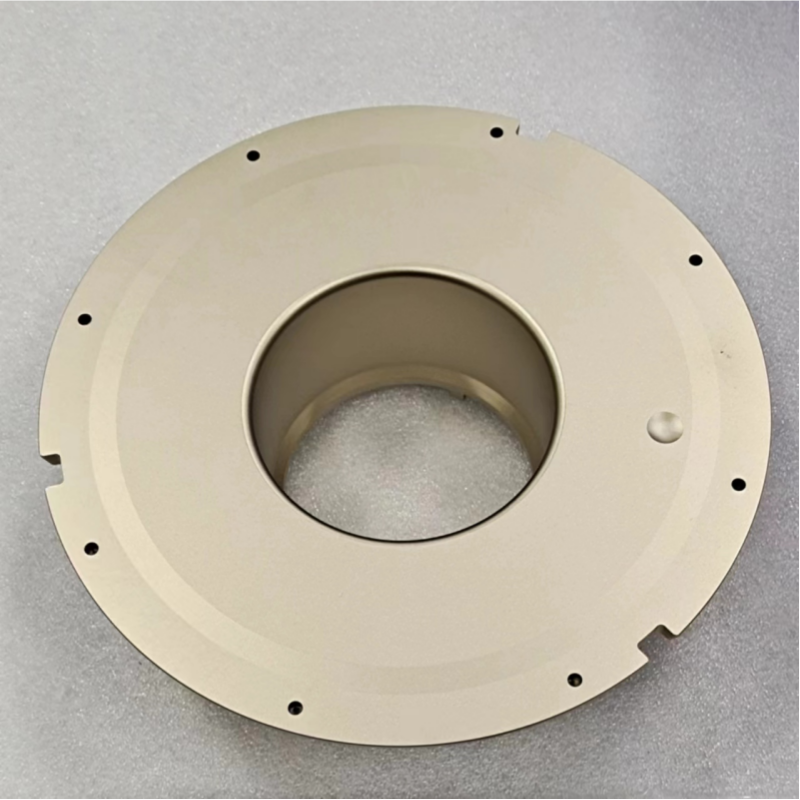

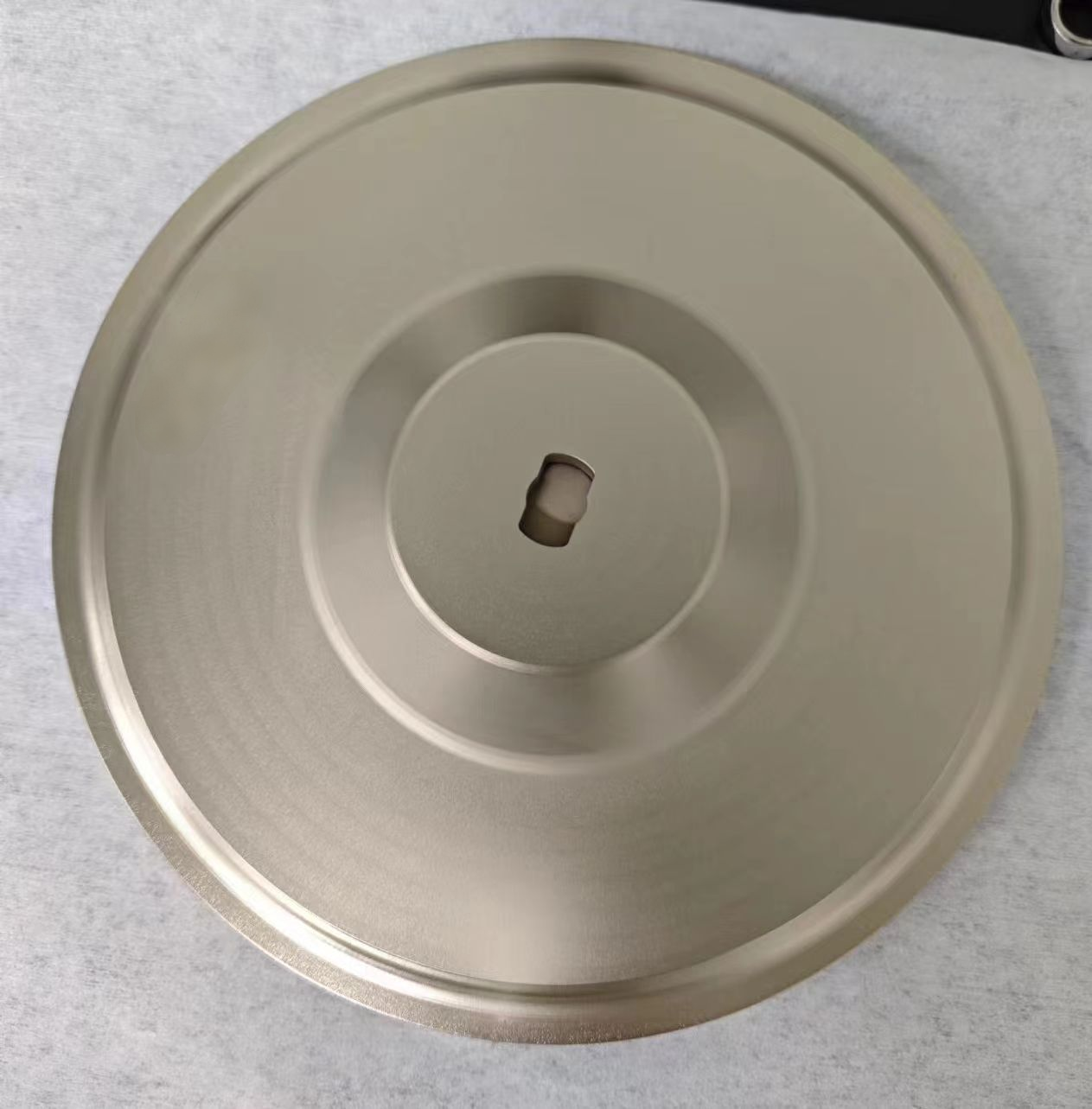

TaC (Tantalum Carbide) belegg dukker opp som neste trinn for applikasjoner med ultrahøy temperatur. Sammenlignet med konvensjonelle SiC-belegg tilbyr TaC-belegg:

• Bedre stabilitet ved høye temperaturer
• Sterkere korrosjonsbestandighet
• Lavere risiko for partikkeldannelse
• Stabil drift over 2000°C

TaC-belegg ser spesielt lovende ut for fremtidige plattformer som bruker større wafere og høyere temperaturer.

Produksjonsutfordringer for Aixtron G10-komponenter

Å lage Aixtron G10-komponenter av høy kvalitet krever avanserte produksjonsevner, inkludert:

• Rensing av grafitt med høy renhet
• Presisjons CNC maskinering
• Beleggmiljøer i halvlederkvalitet
• Uniform CVD-beleggsteknologi
• Behandling av store komponenter
• Streng renhet og dimensjonskontroll

Selv et lite avvik i dimensjoner eller beleggets enhetlighet kan påvirke reaktorstabilitet og epitaksial ytelse.

VeTek Semiconductors kapasitet for Aixtron G10-komponenter

VeTek Semiconductor spesialiserer seg på grafitt- og beleggteknologier av halvlederkvalitet for avanserte epitaksiapplikasjoner.

Vi tilbyr tilpassede komponenter som er kompatible med:

• Aixtron G10
• Aixtron G5
• SiC-epitaksisystemer
• MOCVD-reaktorer

Vårt produktspekter inkluderer:

• CVD SiC-belagte grafittkomponenter
• TaC belegg komponenter
• Planetariske skiver
• Takkomponenter
• Dekkringer
• Grafitt termiske feltdeler
• Solide SiC-komponenter

Disse produktene er mye brukt i SiC-epitaksi, LED-epitaksi og avanserte termiske feltsystemer for halvledere.

Konklusjon

Ettersom SiC-halvlederproduksjon presser mot større wafere og høyere produksjonseffektivitet, blir Aixtron G10-komponenter mer og mer viktige for reaktorstabilitet og epitaksial kvalitet.

Fra takkonstruksjoner og planetskiver til gassdistribusjon og eksossystemer, hver komponent påvirker direkte termisk styring, forurensningskontroll og waferkonsistens.

Ved å kombinere høyrente grafittmaterialer, avansert CVD SiC-beleggsteknologi og neste generasjons TaC-belegg, bidrar moderne reaktordeler til å gjøre SiC-epitaksiproduksjonen mer stabil og effektiv for fremtidens halvlederindustri.
