Hva er en halvmåne i et LPE-reaksjonskammer?

I silisiumkarbid (SiC) epitaksisystemer forblir mange sentrale reaktorkomponenter ukjente utenfor halvlederproduksjonsindustrien. En av disse komponentene er "Halfmoon", en grafittbasert strukturell del som vanligvis brukes inne i LPE-reaksjonskamre.

Selv om Halfmoon ikke er en wafer-bærer i seg selv, spiller den en viktig rolle i å opprettholde reaktorstabilitet under epitaksiale vekstprosesser med høy temperatur. Etter hvert som SiC-halvlederproduksjon beveger seg mot større wafere og strengere prosesskontroll, har design og materialytelse til interne reaktorkomponenter blitt stadig viktigere.

Forstå LPE-reaksjonskammeret

LPE (Liquid Phase Epitaxy) er en krystallvekstteknikk som brukes i halvlederproduksjon. I SiC-epitaksisystemer fungerer reaksjonskammeret under ekstremt krevende forhold som involverer:

• Høye temperaturer
• Reaktive prosessgasser
• Lange termiske sykluser
• Streng forurensningskontroll
• Krav til stabil gassstrøm

Moderne SiC-epitaksisystemer som LPE-reaktorer er avhengige av stabile termiske feltstrukturer og gassstrømstyring inne i reaksjonskammeret. Selv små variasjoner i temperaturfordeling eller ensartet gassstrøm kan direkte påvirke epitaksiallagets kvalitet og waferkonsistens.

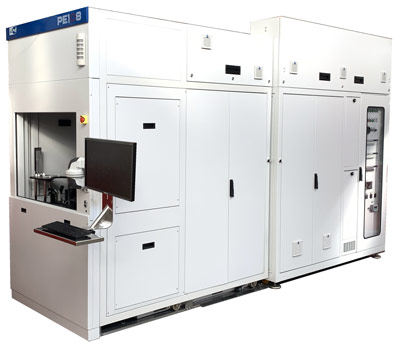

LPE PE1O6 SiC-epitaksireaktoren, et horisontalt varmeveggsystem som brukes for avansert SiC-wafervekst.

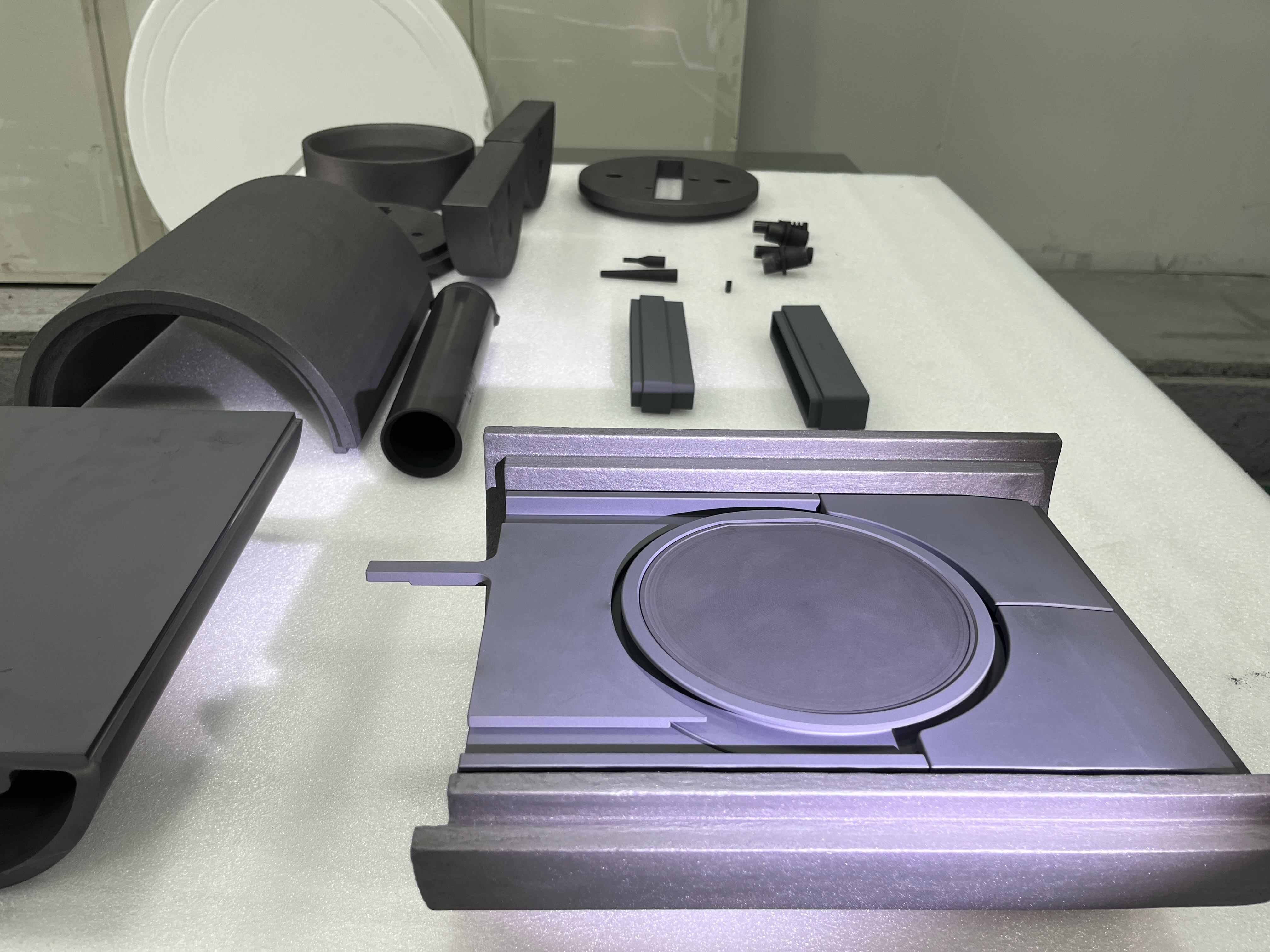

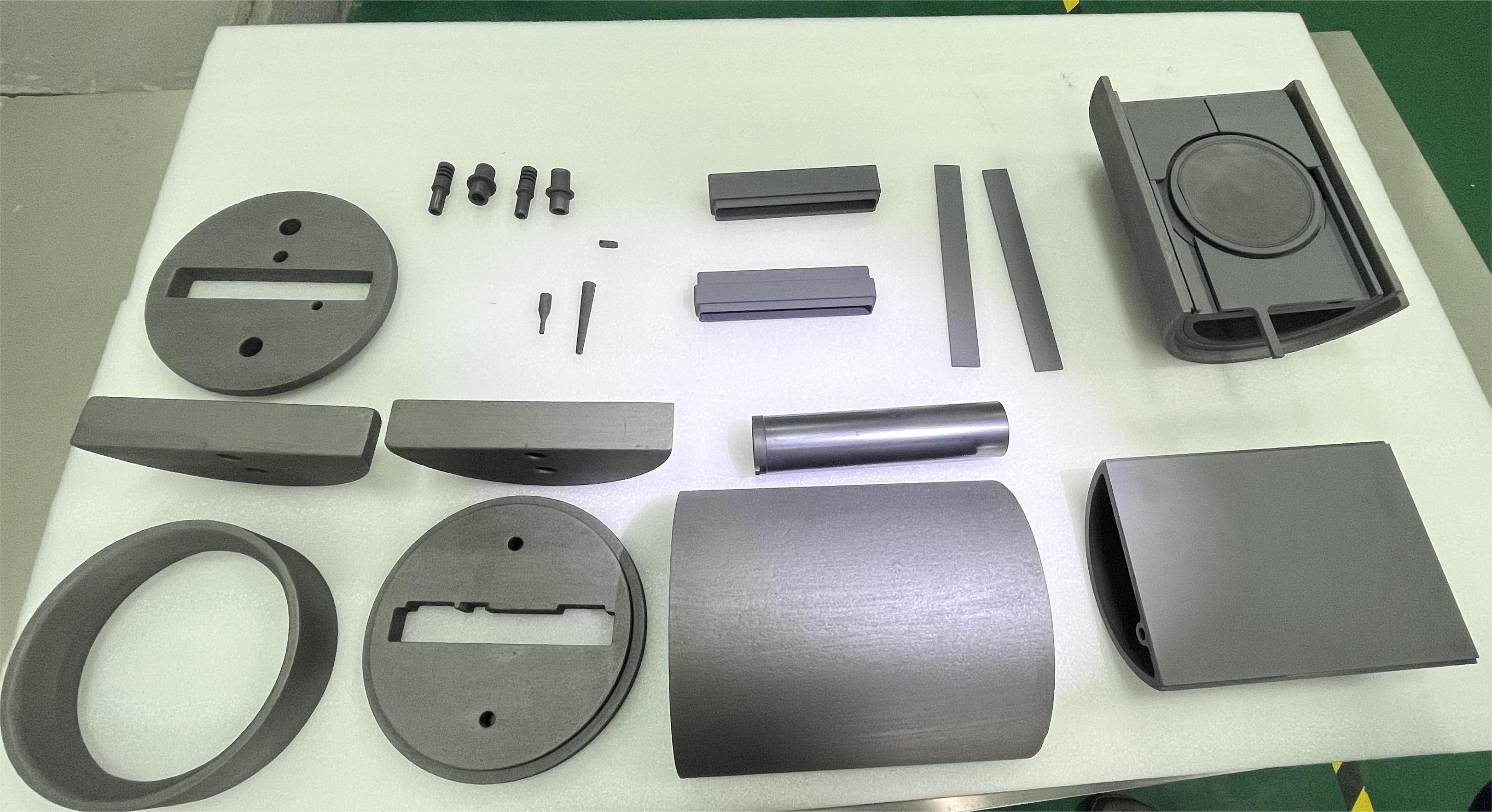

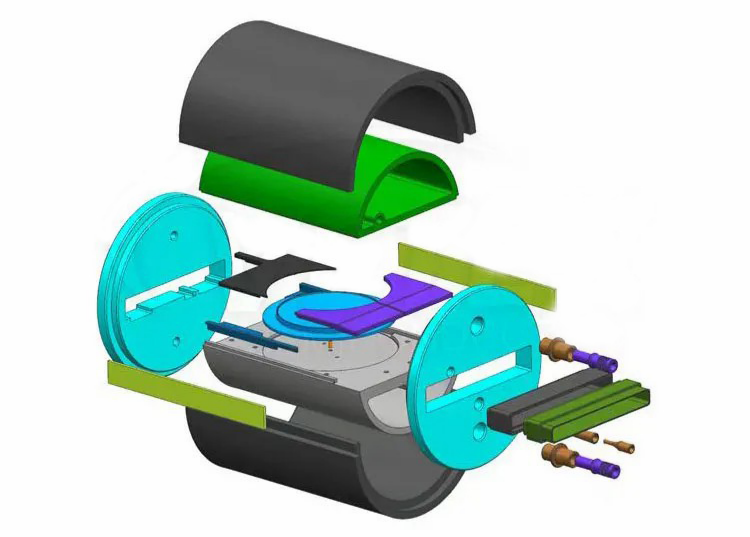

Inne i kammeret jobber flere grafittbaserte komponenter sammen for å skape et kontrollert termisk og kjemisk miljø for epitaksial vekst. Halfmoon er en av disse støttende strukturelle komponentene.

Hvorfor kalles det "halvmåne"?

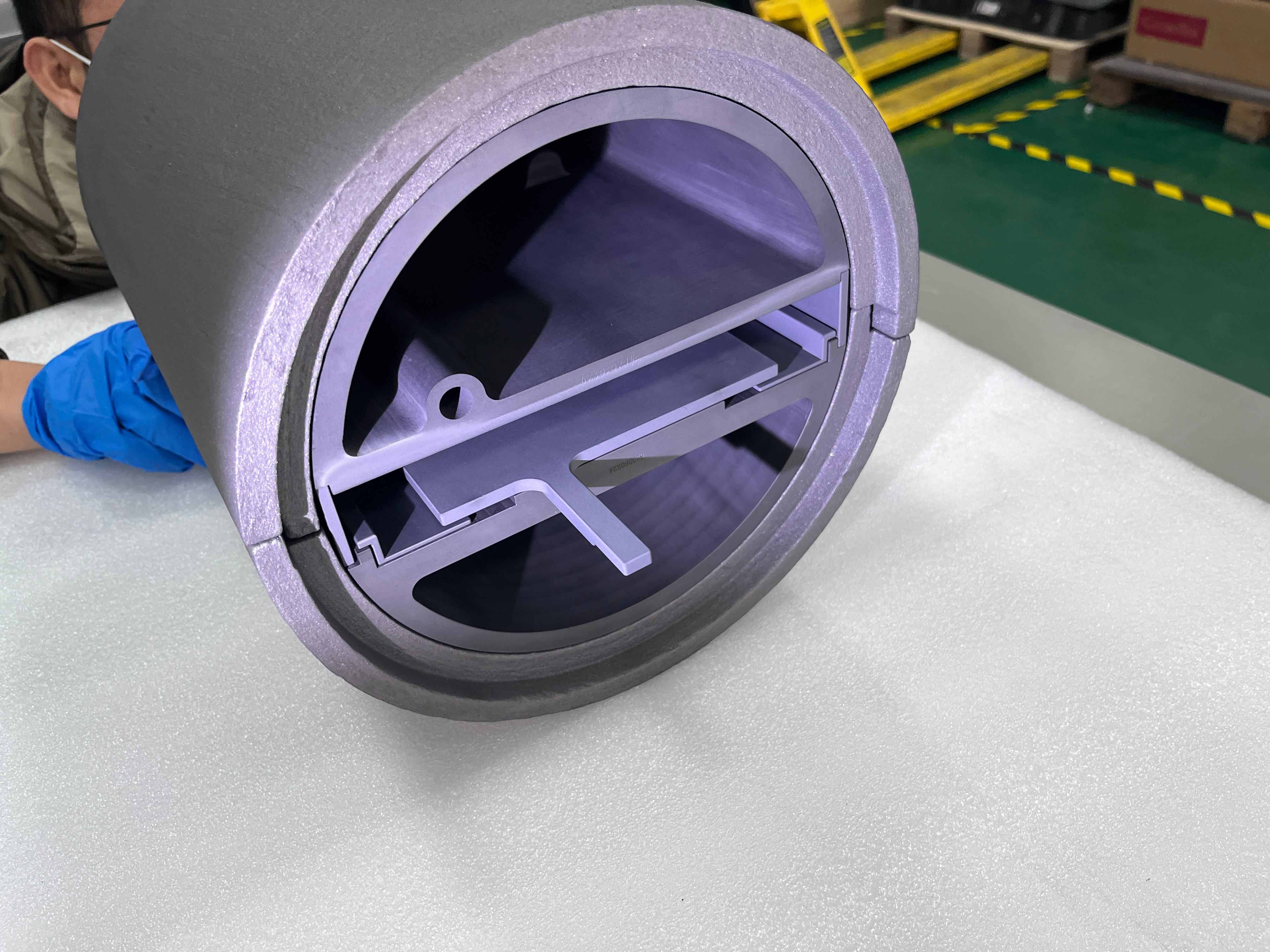

Delen har hovedsakelig navnet sitt fra formen. I mange LPE-reaktorer ser komponenten ut som en halvsirkel- eller halvmånestruktur når den er installert rundt det varme soneområdet.

Ulike utstyrsprodusenter bruker litt forskjellige design. Noen Halfmoon-deler er tykkere, noen inkluderer ekstra støttestrukturer, og noen er direkte forbundet med roterende enheter inne i kammeret.

I faktiske reaktorsystemer er geometrien vanligvis optimalisert sammen med termisk felt og kammerlayout i stedet for å følge en universell standard.

Funksjoner til Halfmoon-komponenten

Selv om reaktordesign er forskjellige, bidrar Halfmoon-komponenter vanligvis til flere viktige funksjoner.

1. Støtte reaktorstrukturer

Inne i en epitaksereaktor utvider og krymper mange grafittdeler gjentatte ganger under oppvarmingssykluser. På grunn av dette blir den mekaniske stabiliteten til interne støttekomponenter viktig over lange produksjonsserier.

I noen reaktorkonstruksjoner bidrar Halfmoon til å opprettholde den relative posisjonen til nærliggende kammerstrukturer under driftsforhold med høy temperatur. Selv liten deformasjon kan påvirke kammerinnrettingen eller prosessens repeterbarhet.

2. Assistere gassstrømstabilitet

Gassstrømoppførsel inne i en SiC-reaktor er mer komplisert enn det ser ut fra utsiden. Ved høy temperatur kan selv relativt små strukturelle endringer inne i kammeret endre lokale strømningsforhold.

Avhengig av reaktorplattformen kan Halfmoon indirekte påvirke hvordan prosessgasser beveger seg rundt i den varme sonen. Dette er en grunn til at indre kammergeometri ofte er nøye optimalisert under reaktorutvikling.

3. Koordinering av termisk felt

Moderne epitaksisystemer krever nøye kontrollerte termiske gradienter. Arrangementet av grafittkomponenter inne i kammeret påvirker varmefordeling og termisk effektivitet.

Halvmånekomponenter kan indirekte påvirke:

• Varmerefleksjon
• Termisk balanse
• Lokal temperaturstabilitet
• Termisk skjermingsytelse

Dette blir stadig viktigere for prosessering av store wafere.

4. Støtte for mekaniske rotasjonssystemer

Noen LPE-systemer bruker roterende sammenstillinger for å forbedre avsetningsuniformiteten under epitaksial vekst. I disse konfigurasjonene kan Lower Halfmoon være integrert med nærliggende roterende eller støttestrukturer inne i kammeret.

De mekaniske kravene kan bli ganske krevende fordi reaktoren må operere kontinuerlig under både høy temperatur og kjemisk reaktive forhold.

Hvorfor grafitt fortsatt er mye brukt i reaktorsystemer

Selv i dag er grafitt fortsatt et av de mest praktiske materialene for termiske halvlederapplikasjoner. Den er relativt lett, kan maskineres til komplekse former, og opprettholder stabile egenskaper ved temperaturer der mange metaller ville svikte.

For reaktorprodusenter er en annen fordel at grafitt reagerer godt på presisjonsmaskinering, noe som er viktig for komponenter installert inne i trange kammerrom.

Samtidig har bar grafitt også begrensninger. Ved langvarig eksponering for reaktive prosessgasser og gjentatt termisk syklus kan overflaten gradvis brytes ned eller generere partikler. På grunn av dette er belagte grafittstrukturer nå ofte brukt i moderne SiC-epitaksisystemer.

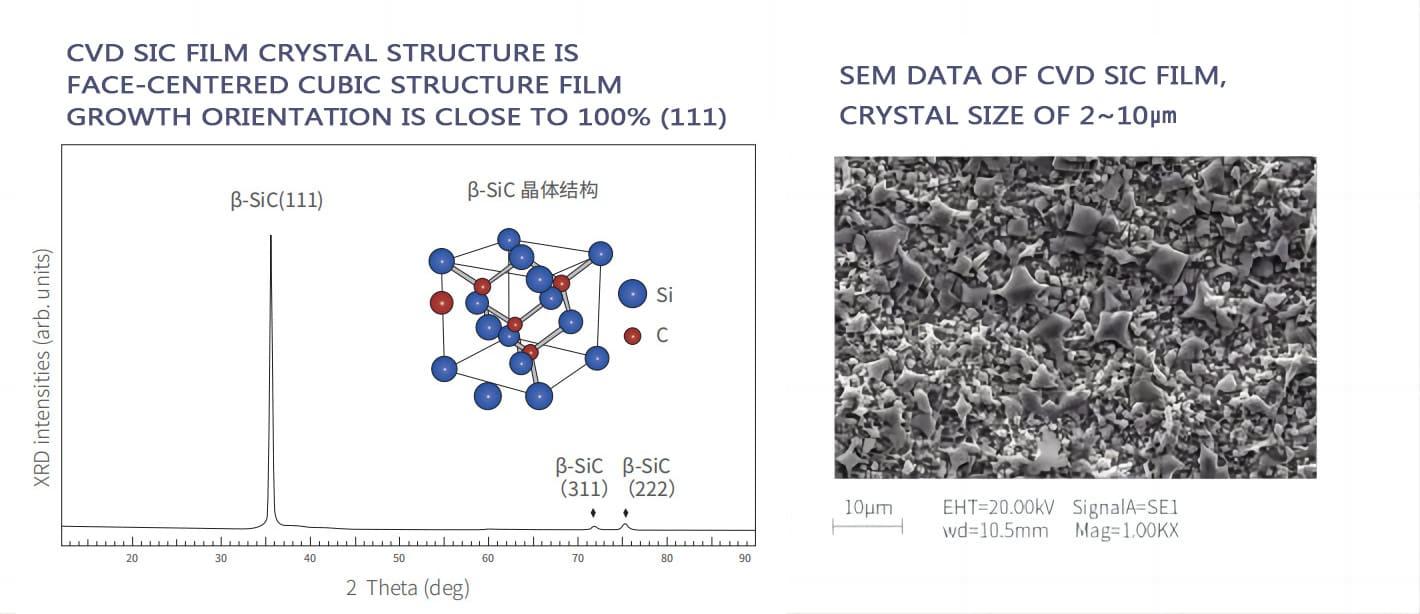

Rollen til CVD SiC-belegg

CVD SiC (Chemical Vapour Deposition Silicon Carbide) belegg er mye brukt på grafittreaktorkomponenter i SiC-epitaksisystemer.

Belegget danner et tett beskyttende lag på grafittoverflaten, og bidrar til å forbedre:

• Korrosjonsbestandighet
• Overflatens renhet
• Slitasjemotstand
• Termisk sjokk ytelse
• Prosessstabilitet

SiC-belagte grafittkomponenter er nå ofte funnet i:

• Susceptorer
• Waferbærere
• Kammerforinger
• Gassstrømkomponenter
• Halvmånesamlinger

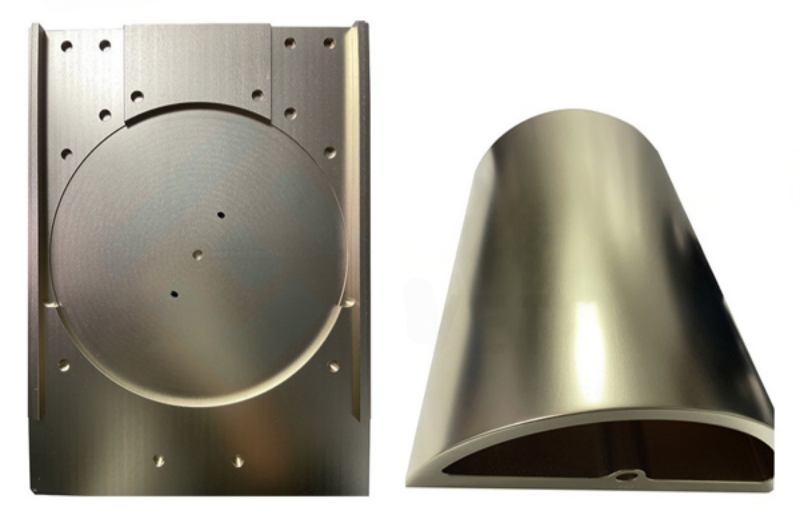

Hvorfor flere selskaper studerer TaC Coatings

De siste årene har TaC-belegg begynt å tiltrekke seg mer oppmerksomhet i avanserte termiske halvledere-applikasjoner, spesielt i høytemperatur-SiC-prosesser.

En grunn er at noen neste generasjons krystallvekstsystemer opererer under forhold der konvensjonelle beleggmaterialer kan møte større termisk og kjemisk stress over lange prosesssykluser.

Sammenlignet med tradisjonelle SiC-belegg viser TaC generelt sterkere kjemisk stabilitet ved ekstremt høye temperaturer. På grunn av dette fortsetter forskere og utstyrsprodusenter å evaluere potensialet for fremtidige høytemperaturreaktorsystemer.

Varmeisolasjonsmaterialer rundt reaktoren

Foruten strukturelle grafittdeler, påvirker termiske isolasjonsmaterialer også reaktorytelsen sterkt.

Halvledersystemer bruker ofte:

• Myk grafittfilt
• Stiv grafittfilt
• PAN-basert karbonfiberfilt
• Karbon kompositt isolasjonsmaterialer

Disse materialene bidrar til å redusere varmetapet og opprettholde en stabil temperaturfordeling under lange vekstsykluser.

Økende krav i moderne SiC-epitaxi

Etter hvert som SiC-industrien beveger seg mot 200 mm waferplattformer, møter interne reaktorkomponenter stadig strengere krav til termisk stabilitet, dimensjonell presisjon og forurensningskontroll.

Den raske utviklingen av elektriske kjøretøy, fornybare energisystemer og høyfrekvent kraftelektronikk øker etterspørselen etter SiC-skiver.

Ettersom waferstørrelser øker fra 4-tommers til 6-tommers og 8-tommers plattformer, må reaktorkomponenter oppfylle strengere krav til:

• Dimensjonell presisjon
• Ensartet belegg
• Termisk stabilitet
• Renhetskontroll
• Mekanisk pålitelighet

Selv støttekammerkomponenter som Halfmoon-montasjer blir mer teknisk krevende.

Konklusjon

Halfmoon kan se ut til å være en relativt enkel grafittstruktur inne i et LPE-reaksjonskammer, men den bidrar til flere viktige aspekter ved reaktordrift, inkludert termisk stabilitet, gassstrømkoordinering og mekanisk støtte.

Utviklingen reflekterer også bredere trender innen halvlederproduksjon: høyere temperaturer, renere prosesser, større wafere og mer avansert materialteknikk.

Ettersom SiC-epitaksi-teknologien fortsetter å utvikle seg, vil reaktorkomponenter og belegningsteknologier sannsynligvis bli enda mer spesialiserte og ytelsesdrevne.
