Hvorfor er CVD TaC-belegget "høytemperaturpanser" i tredje generasjons halvleder

Miljøet inne i en SiC-krystallvekstovn er blant de minst tilgivende innen halvlederproduksjon: temperaturer overstiger 2400 °C, hydrogen- og ammoniakkkonsentrasjoner er høye, og grafittkomponenter er konstant i fare for å avgi partikler og frigjøre urenheter. Prosessingeniører har lenge søkt etter en materialløsning som samtidig tåler ekstrem varme, aggressiv kjemi og forurensning.

CVD-tantalkarbid-belegg (TaC) har i det stille blitt det svaret - med et smeltepunkt på 3880°C, etsehastigheter på bare 0,2μm/time i NH₃ og 0,1μm/time i H₂, og kritiske urenhetsnivåer målt i ppb. Det som imidlertid gjør det virkelig overbevisende, er det som skjer på produksjonsgulvet: tettheten av mikrorørdefekter synker med over 90 %, det totale innholdet av krystallurenheter faller med mer enn 70 %, og resistiviteten øker med en faktor på 2 til 3.
Så hvordan oppnår TaC-belegg dette? Hvor kommer ytelsesfordelene fra? I hvilke applikasjoner i den virkelige verden gir den mest verdi? Og hvilken retning er markedet på vei? Denne artikkelen utforsker systematisk de tekniske prinsippene, kjerneegenskapene, viktige applikasjonsscenarier og bransjetrender for CVD TaC-belegg.

1. Hva er CVD TaC-belegg?

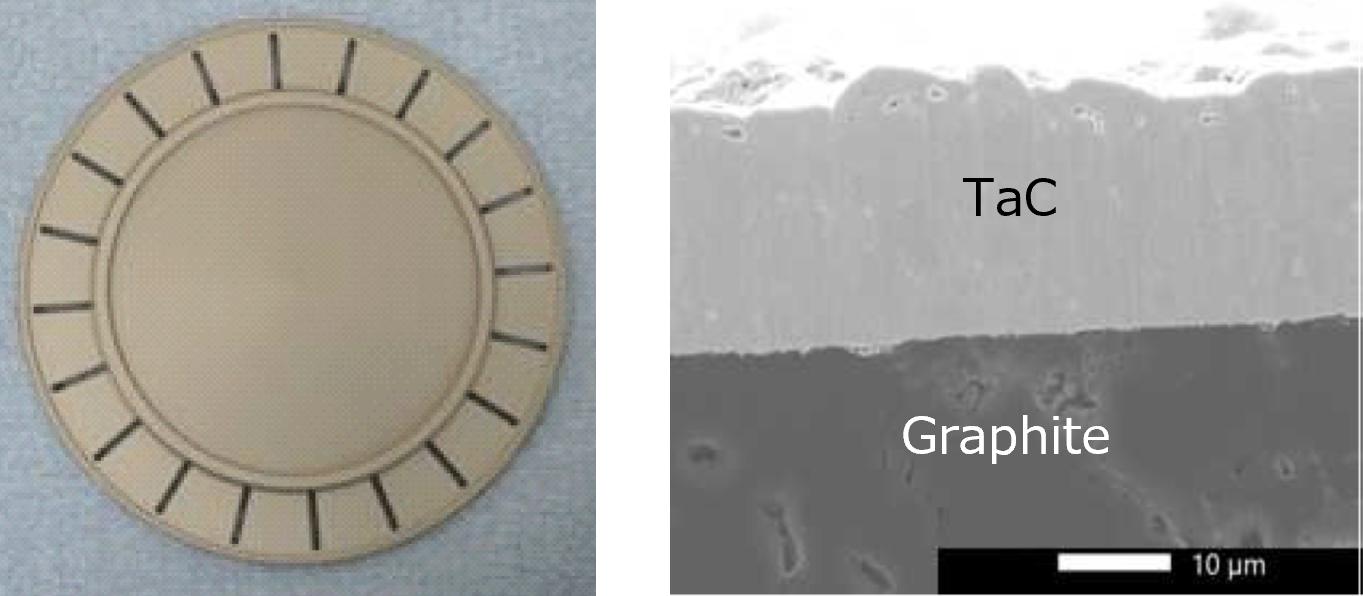

I hovedsak er CVD TaC-belegg et beskyttende lag av tantalkarbid (TaC) - en keramisk forbindelse med et særegent gyllen-gult utseende - avsatt på grafittunderlag med høy renhet ved bruk av kjemisk dampavsetning. Materialet i seg selv gir en kombinasjon av egenskaper som er vanskelig å finne sammen: et smeltepunkt på 3880°C, hardhet i området 15–19 GPa, sterk kjemisk inerthet og en motstand mot korrosjon som holder seg godt i aggressive prosessmiljøer.

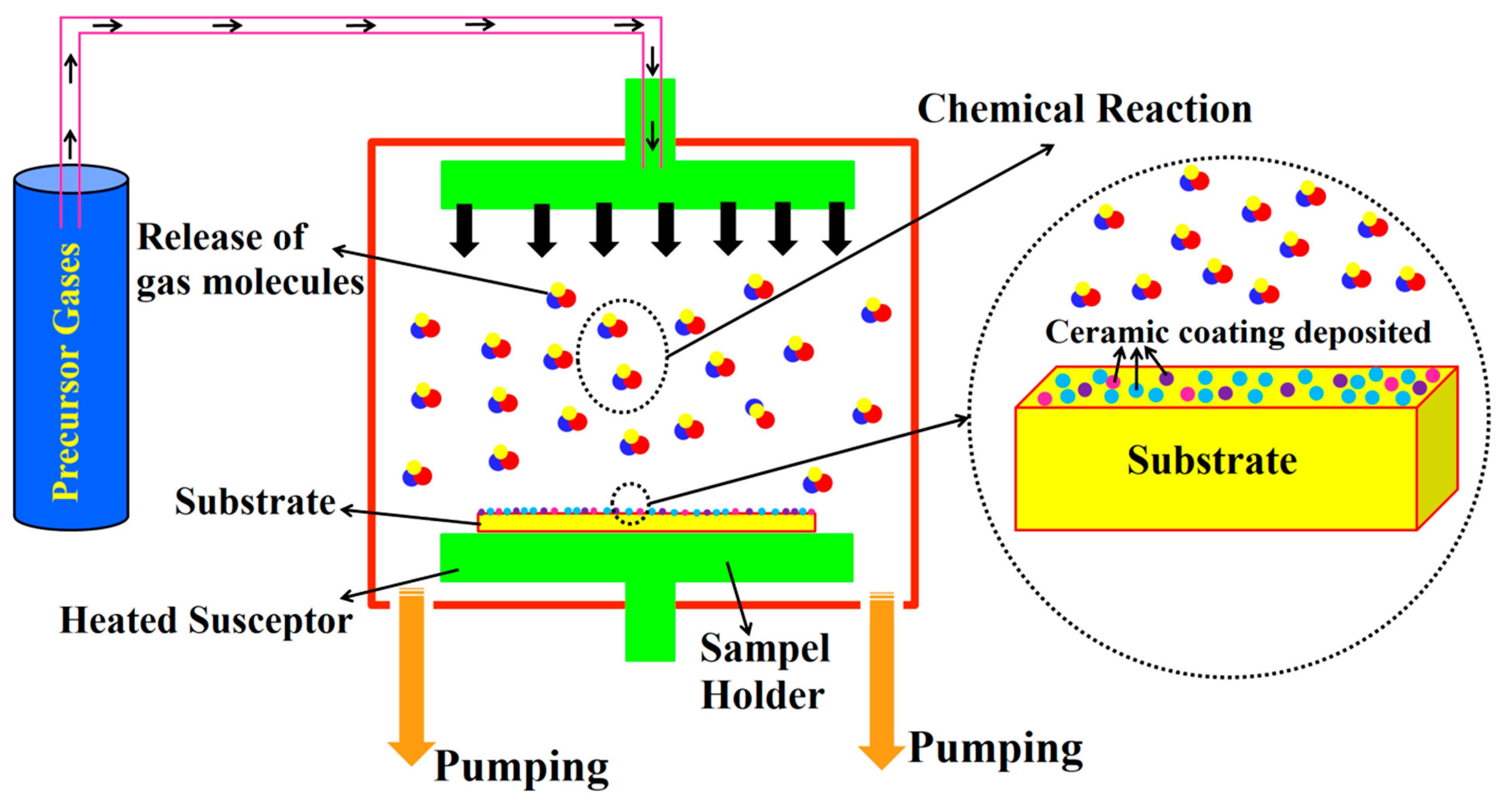

Blant de forskjellige måtene å produsere TaC-belegg på, er CVD fortsatt den mest modne ruten. Den typiske oppskriften, som detaljert, starter med tantalpentaklorid (TaCl₅) og propylen (C₃H6) som tantal- og karbonforløpere, båret av argon og hydrogen inn i et oppvarmet kammer. Når den fordampede TaCl5 når grafittoverflaten, adsorberer den og gjennomgår en sekvens av nedbrytnings- og rekombinasjonsreaksjoner. Det som dannes er ikke bare et overflatelag, men et tett, godt vedheftet belegg som er spesielt mer jevnt og sammensetningskontrollerbart enn det som kan oppnås med alternative metoder som smeltet salt eller sol-gel-behandling.

2. Kjerneytelsesfordeler med CVD TaC-belegg

2.1 Ekstremt høy termisk stabilitet
CVD TaC-belegg smelter ved 3880°C, så det holder seg strukturelt solid selv over 2200°C. Det gjør den til en god passform for krevende halvlederprosesser som SiC-krystallvekst og MOCVD – steder der vanlige SiC-belegg har en tendens til å brytes ned når ting blir for varmt.

2.2 Enestående kjemisk korrosjonsbestandighet
Dette belegget holder seg godt mot korrosive prosessgasser som hydrogen, ammoniakk, klorider og silisiumdamp. Sammenlignet med SiC-belegg reduserer det grafittnedbrytning og partikkelforurensning i høytemperaturhalvledermiljøer. Resultatet? Bedre prosessstabilitet og høyere waferutbytte.

2.3 God mekanisk hardhet og termisk støtmotstand
CVD TaC-belegg er hardt og binder seg sterkt til grafittunderlag, så det slites sakte og håndterer termiske støt pent. Den kan ta gjentatte raske oppvarmings- og avkjølingssykluser uten å sprekke eller flasse av. Det betyr lengre komponentlevetid og raskere prosessrampehastigheter.

2.4 Ultrahøy renhet og undertrykkelse av urenheter
TaC-belegg har svært lave urenhetsnivåer og fungerer som en solid diffusjonsbarriere – det stopper forurensninger fra å migrere ut av grafittsubstratet og inn i vekstmiljøet. Dette bidrar til å redusere krystalldefekter, holder urenheter ute og forbedrer både kvaliteten og resistiviteten til SiC-krystaller.

3. Typiske bruksscenarier for CVD TaC-belegg

3.1 SiC enkeltkrystallvekst (PVT-metode)
I PVT-vekstprosessen for SiC-enkeltkrystaller påføres TaC-belegg på viktige grafittkomponenter som digler, føringsringer og frøkrystallholdere. Forskning av Fan et al. indikerer at TaC-belegg ikke bare gir fysisk beskyttelse, men også, gjennom sine lave emissivitetsegenskaper, regulerer temperaturgradienten ved krystallvekstgrensesnittet, forbedrer radiell temperaturuniformitet, opprettholder SiC-sublimeringsstøkiometri, undertrykker urenhetsmigrering og reduserer energiforbruket. Forskning av Meng et al. i Journal of Crystal Growth bekrefter videre at krystallblokken dyrket ved hjelp av en smeltedigelstruktur med en TaC-belagt grafittreléring og grafittpapir viser overlegne egenskaper i krystallperfeksjon og grensesnittform. Faktiske målinger viser at diameteravviket til krystallblokker dyrket med TaC-belagte digler er ≤2 %, og krystalloverflatens flathet (RMS) er forbedret med 40 %.

3.2 GaN/SiC epitaksial vekst

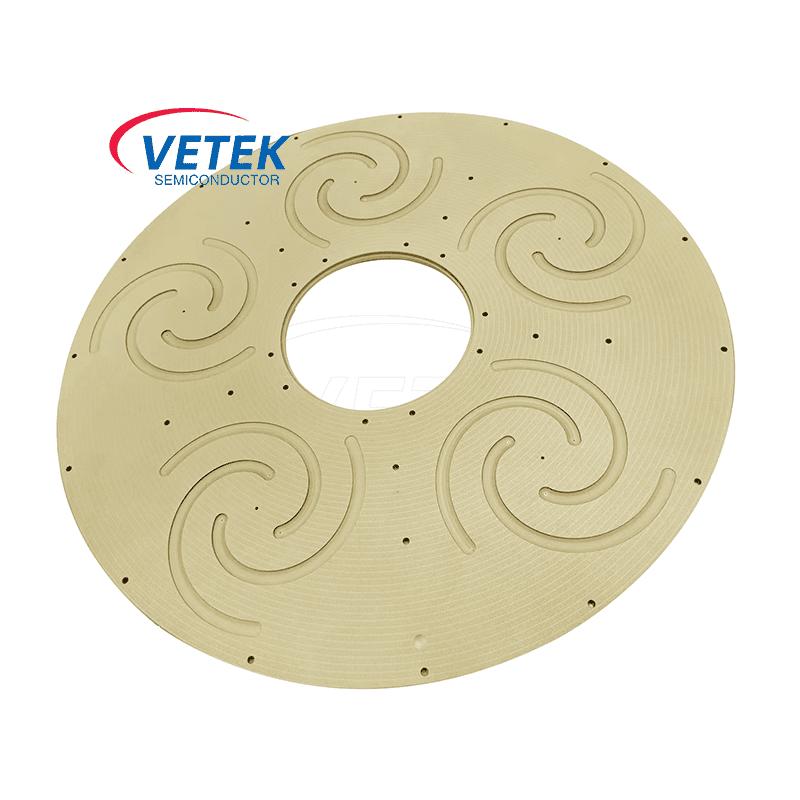

I CVD-reaksjonskamrene for GaN- og SiC-epitaksi, er TaC-belegg mye brukt på komponenter som waferbærere, satellittplater, dyser og sensorer. Disse komponentene må fungere i lange perioder i høye temperaturer og korrosive miljøer, og TaC-belegg kan forlenge levetiden betydelig og forbedre prosessutbyttet. I MOCVD-utstyr som Aixtron G5 har TaC-belegg vist seg å være et nøkkelmateriale for å sikre prosessstabilitet.

3.3 MOCVD-systemvarmere

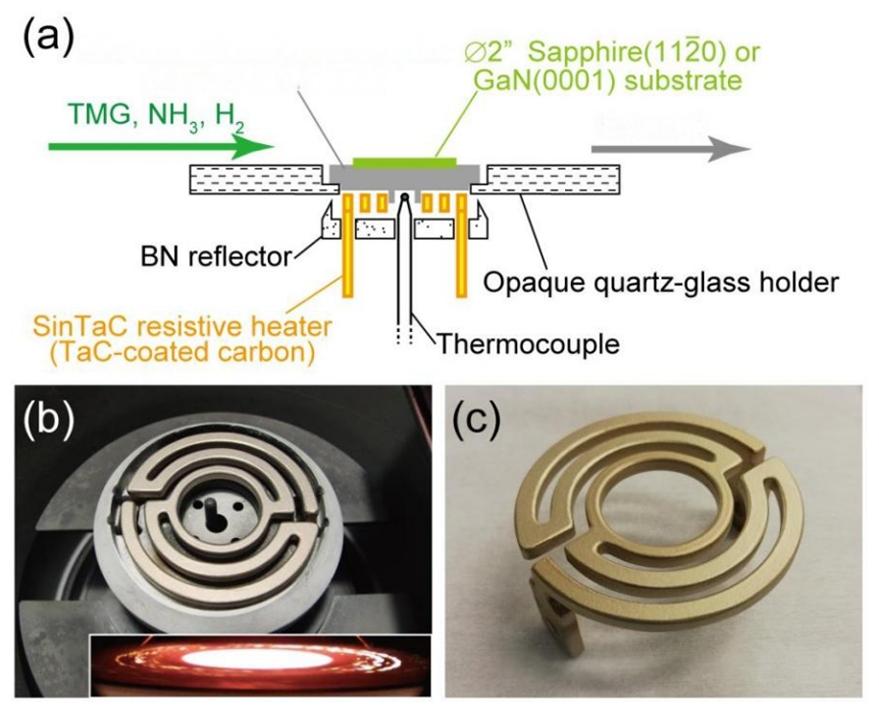

TaC-belagte grafittvarmere har blitt brukt i MOCVD-systemer. Sammenlignet med tradisjonelle pBN-belagte varmeovner, gir TaC-varmere bedre oppvarmingseffektivitet og jevnhet, reduserer strømforbruket, og på grunn av deres lavere overflateemissivitet (0,3), bidrar de til å forbedre termisk feltintegritet. I følge forskning av Fan et al., forbedrer den lave emissiviteten til TaC-belegg ikke bare temperaturensartetheten for krystallvekst, men forbedrer også kvaliteten på GaN epitaksial avsetning.

3.4 Industrielle anvendelser med høy temperatur
Utover halvlederfeltet kan TaC-belegg også brukes til industrielle komponenter med høy temperatur som motstandsvarmeelementer, injeksjonsdyser, skjermringer og loddefester, og utnytter fullt ut sine omfattende fordeler i varmebestandighet og korrosjonsbestandighet.

4. CVD TaC vs. SiC-belegg: Hvordan velge?

I halvlederindustrien er CVD SiC og CVD TaC de to mest vanlige beskyttende belegg for grafittkomponenter. Valget avhenger av spesifikke prosesstemperaturkrav.

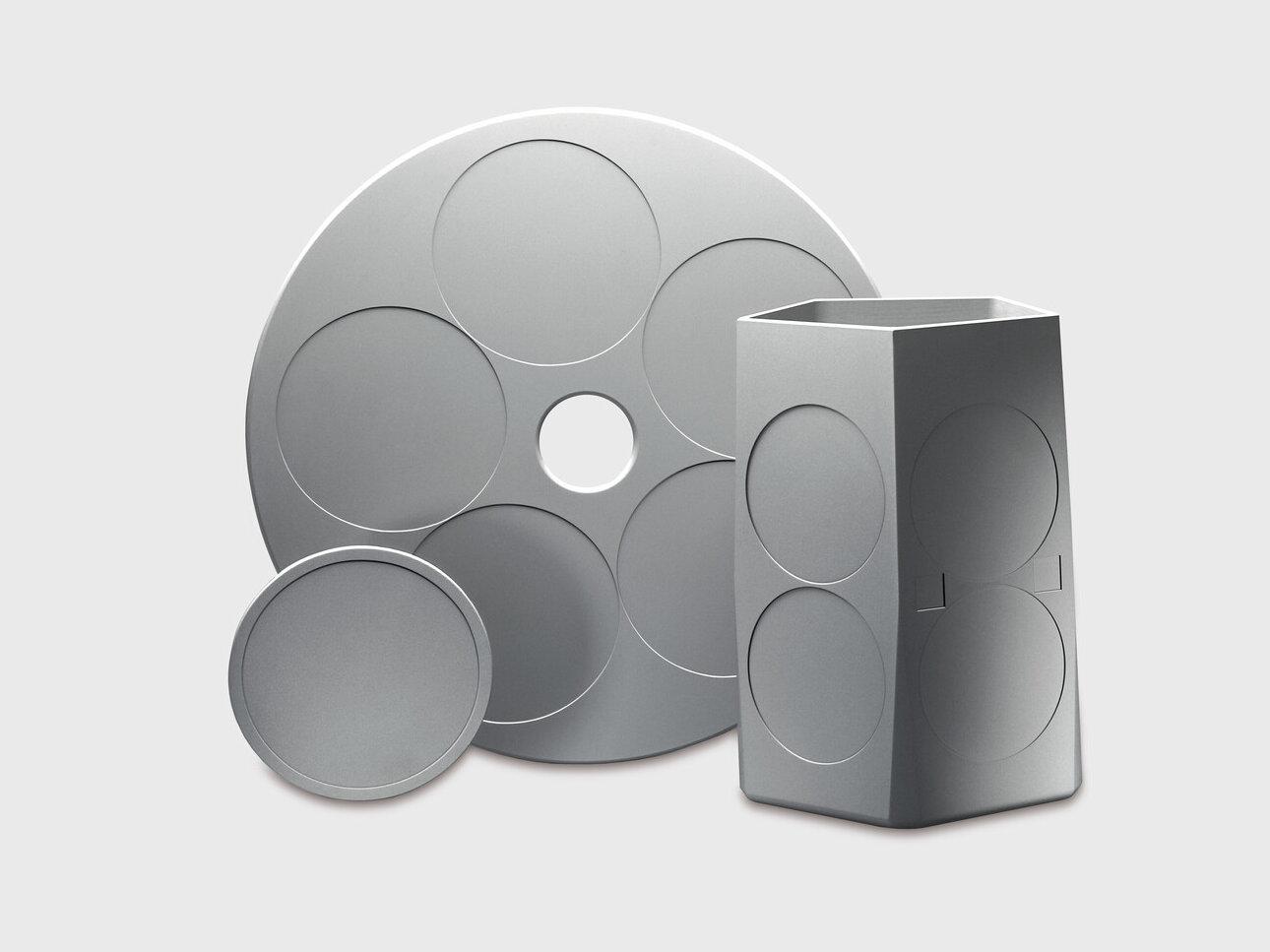

CVD SiC-belegg:Lav termisk ekspansjonskoeffisient, god strukturell stabilitet og kostnadsfordeler i miljøer under 1800°C, mye brukt i middels til høye temperaturscenarier som LED epitaksiale skuffer og monokrystallinske silisium epitaksiale skuffer.

CVD TaC belegg:Høyere termisk stabilitet (smeltepunkt 3880°C vs. ~2700°C for SiC), sterkere kjemisk treghet, spesielt egnet for ekstremt høye temperaturer og svært korrosive miljøer over 2000°C, slik som SiC enkeltkrystallvekst og GaN-epitaksi.

Enkelt sagt:Når prosesstemperaturer overstiger 1800°C, spesielt når korrosive gasser som hydrogen og ammoniakk er involvert, er TaC-belegg det overlegne valget.

5. Markedsutsikter og industritrender

Den raske ekspansjonen av SiC enkeltkrystallvekst og epitaksi trekker etterspørselen etter TaC-belegg kraftig oppover. To nyere markedsstudier peker på et marked på randen av betydelig oppskalering. QYResearch fastsetter i Global TaC Coating Market Outlook, In-Depth Analysis & Forecast til 2031 det globale tantalkarbidbeleggmarkedet for 2024 til rundt USD 45 millioner og anslår at det vil nå USD 142 millioner innen 2031 – en sammensatt årlig vekstrate på 17,9 %. Global Info Researchs tall lander i samme område, og anslår 2024-markedet til omtrent 47 millioner USD og anslår en stigning til 143 millioner USD innen 2031, som gir en CAGR på 17,5 %. Konsistensen mellom disse prognosene gir tillit til at TaC-belegg går inn i en vedvarende vekstfase.

Når det gjelder hvem som leverer dette markedet, er det fortsatt ganske konsentrert på toppen. Momentive Technologies, Tokai Carbon og Toyo Tanso står til sammen for omtrent 76 % av globale inntekter [10]. Geografisk leder Nord-Amerika med omtrent 45 % av markedet, mens Asia-Stillehavsområdet ligger like bak med rundt 41 %. Den regionale balansen begynner imidlertid å endre seg. Kinesiske produsenter investerer tungt for å lukke gapet, og VeTek Semiconductor er et eksempel: selskapets CVD TaC-beleggsevne strekker seg nå til komponenter så store som 750 mm i diameter, og plasserer det blant de svært få innenlandske aktørene som kan håndtere deler i den skalaen.

Når vi ser fremover, setter overgangen til 8-tommers SiC-substrater en høyere bar for jevnhet i termisk felt og beleggpålitelighet i produksjonsutstyr. Denne trenden alene vil sannsynligvis sementere TaC-beleggets rolle som et strategisk materiale i waferproduksjon i årene som kommer.

6. VeTek Semiconductors TaC Coating-teknologi

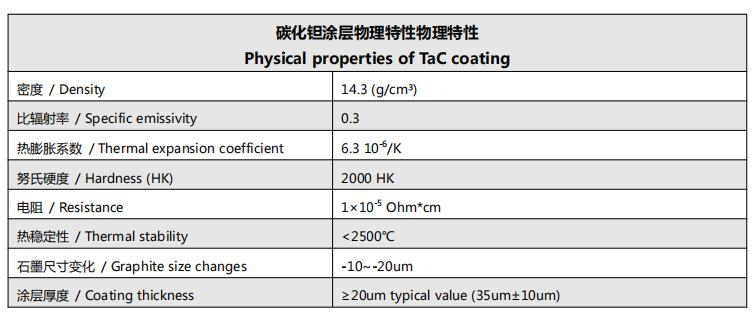

Datakilde: VeTek Semiconductor Product Technical Specifications

VeTeks CVD TaC-belegg har god temperaturstabilitet, ultrahøy renhet, motstand mot H₂/NH₃/SiH₄/Si-korrosjon, sterk termisk støtmotstand, høy vedheft til grafittunderlag og jevn beleggdekning. Den kan brukes på kjernekomponenter som induksjonsvarmemottakere, motstandsvarmeelementer og termiske skjermingsdeler. Selskapet besitter avanserte maskineringsevner for å produsere grafitt-, keramikk- eller ildfaste metallsubstratkomponenter, og leverer one-stop intern prosessering av SiC eller TaC keramiske belegg, samt beleggtjenester for kundeleverte deler.

7. Konklusjon

Ettersom tredjegenerasjons halvlederindustri akselererer mot større størrelser (8-tommer), høyere strømtetthet og lavere kostnader, blir kravene til materialytelse i produksjonsprosesser stadig strengere. Med sitt ekstremt høye smeltepunkt, enestående kjemiske treghet og utmerkede mekaniske egenskaper, er CVD TaC-belegg i ferd med å bli "gullstandarden" for høytemperatur-halvlederprosesser over 2000°C. Fra SiC enkeltkrystallvekst til GaN-epitaksi, fra MOCVD-varmere til waferbærere, gir TaC-belegg et uunnværlig materialegrunnlag for halvlederproduksjon.

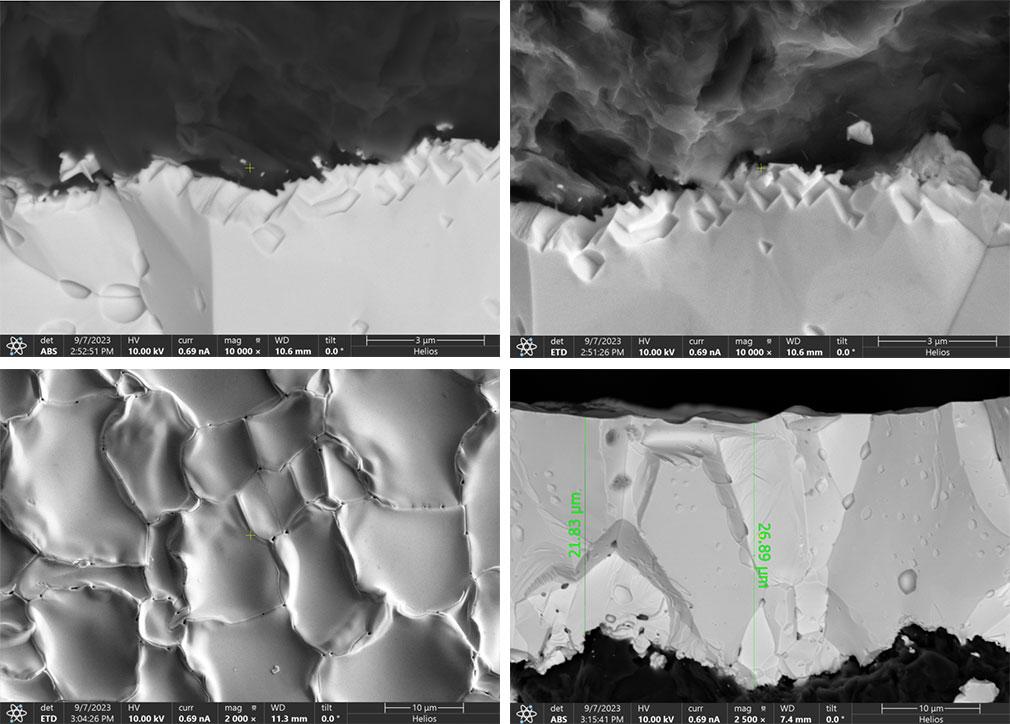

VeTek Semiconductor er forpliktet til å tilby høykvalitets CVD TaC-beleggprodukter og tilpassede løsninger til globale kunder gjennom kontinuerlige FoU-investeringer og teknologisk iterasjon. Hvis du trenger detaljerte tekniske data, SEM-tverrsnittsanalyse eller tilpasset tegningsevaluering, kan du gjerne kontakte oss.

Referanser

[1] Sun, J., Zhang, Q., & Li, X. (2021).Forskningsfremgang på tantalkarbidbelegg på karbonmaterialer. Fremgang i materialvitenskap.(Tilgjengelig hos ScienceDirect)

[2] Kim, D.Y., et al. (2016).Kjemisk dampavsetning av tantalkarbid fra TaCl₅-C₃H6-Ar-H₂-systemet. Journal of the Korean Ceramic Society, 53(6), 597-603.

[3] Ma, Q., Hu, R., Liu, X., Yang, S., Lu, X., Liu, D., … Gao, P. (2026).Studie på utviklingen av mikrostruktur og mekaniske egenskaper til grafittbaserte TaC-belegg under forskjellige tøffe forhold. Journal of Alloys and Compounds, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S. I., et al. (2019).Forskning på effekten av TaC-belegg på SiC PVT-prosesskontroll og krystallkvalitet. Felles forskningsdata,Dong-Eui University, Sør-Korea.

[5] Meng, J., et al. (2022).Kontroll av vekstkvaliteten ved å optimalisere smeltedigelstrukturen for vekst av store SiC-enkeltkrystaller. Journal of Crystal Growth,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYResearch. (2025).Globale TaC Coating-markedsutsikter, dybdeanalyse og prognose til 2031.
