Maksimere Fab Yield: Hvorfor CVD Solid SiC er det ultimate valget for kritiske kammerdeler

I avansert halvlederproduksjon har industrien presset hver siste dråpe ytelse ut av "Graphite + SiC Coating"-oppsett. Det fungerte i årevis, men når vi presser inn i 3nm og utover, blir det gamle grensesnittet mellom underlaget og skjoldet en massiv hodepine. CTE-misforholdet er ikke bare et teoretisk problem lenger – det er en yield killer som forårsaker mikrosprekker som bare ikke vil forsvinne.

Det er derfor skiftet mot monolitisk CVD Solid SiC er mer enn bare en trend; det er en mekanisk nødvendighet. Vi går fra en enkel overflatebehandling til et fullverdig konstruksjonsmateriale dyrket fra grunnen.

1. Kjerneprosess: Syntetisering av CVD Solid SiC med høy renhet

Å lage en ren CVD Solid SiC-barre er et helt annet beist sammenlignet med standard deponering. Det starter med Methyltrichlorosilane (MTS), men magien skjer i stabiliteten til reaksjonen over tid.

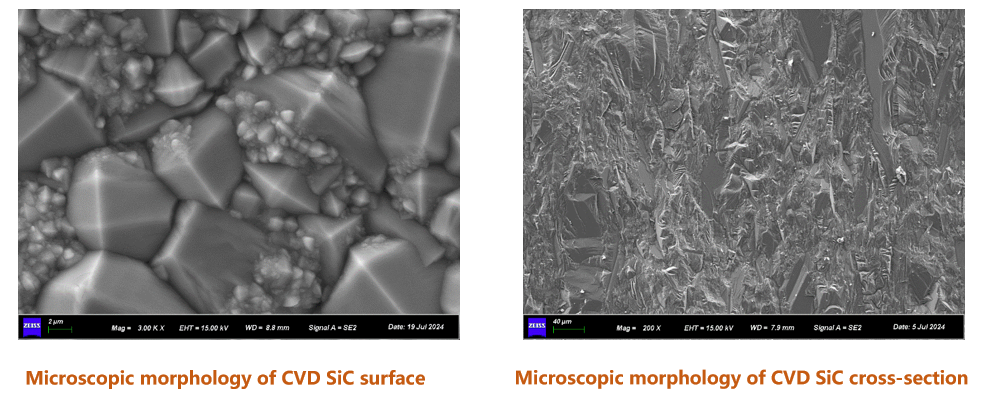

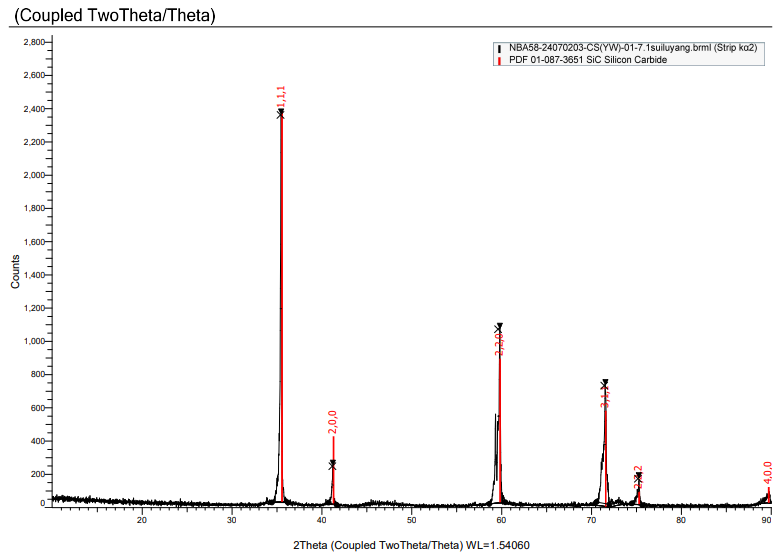

• Dampfase til bulk:Vi ser på temperaturer som treffer det 1200°C+ søte stedet der silisium- og karbonatomer låses inn i et tett beta-SiC-gitter.
• Tidsfaktoren:I motsetning til et raskt 100μm belegg, tar en fast del dager – noen ganger uker – med kontinuerlig, stabil vekst. Du kan ikke forhaste deg med fysikk.

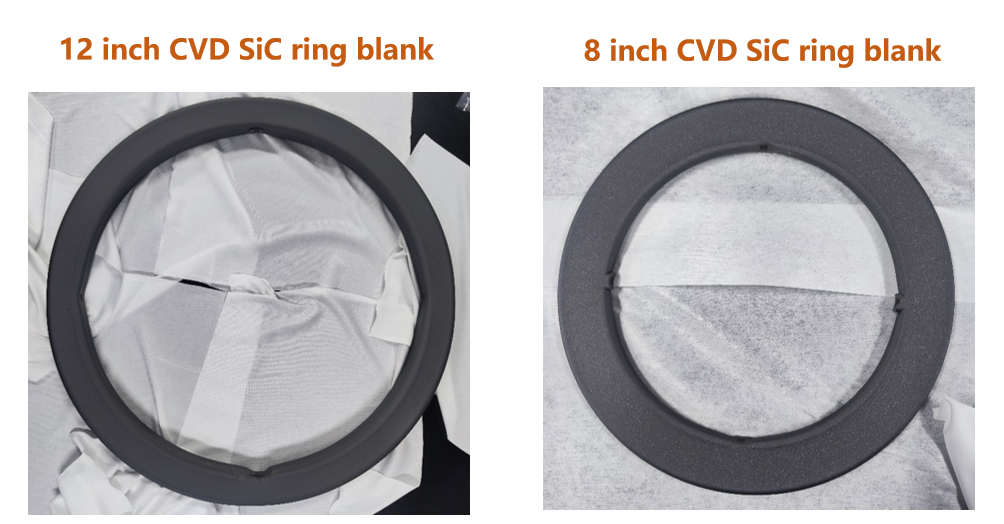

• Presisjonsteknikk:Når veksten er fullført, fjernes substratet for å gi en ren CVD Solid SiC ingot. Denne blokken gjennomgår deretter diamantverktøybearbeiding for å produsere høytoleransedeler, for eksempel CVD Solid SiC Focus Rings.

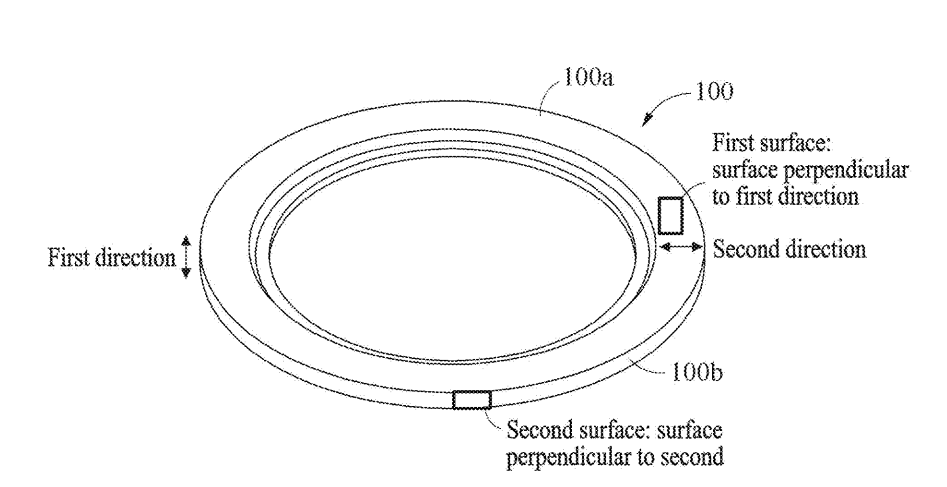

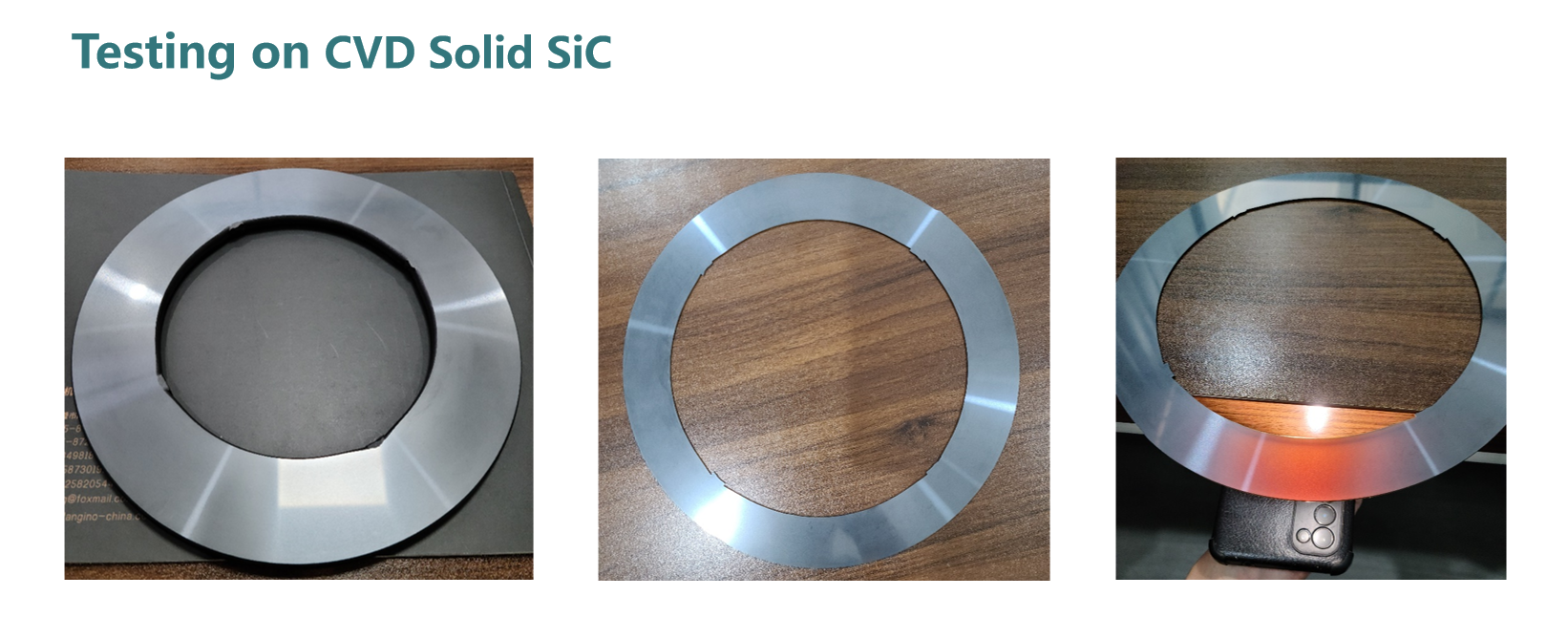

Strukturdiagram:Som illustrert i figuren krever fremstilling av CVD Solid SiC-komponenter absolutt kontroll over geometrisk orientering. Ved å optimalisere avsetningsparametere sikrer vi at materialet har svært konsistente fysiske egenskaper på tvers av alle dimensjoner (første og andre retning). Denne strukturelle stabiliteten sikrer at delene opprettholder eksepsjonell flathet og overflatevinkelrett etter bearbeiding, og oppfyller perfekt de strenge toleransene til 8-tommers og 12-tommers høyvolumsproduksjonslinjer.

2. Hvorfor velge CVD Solid SiC?

Sammenlignet med sintret SiC eller tradisjonelle belegg, tilbyr CVD Solid SiC uovertruffen fordeler:

• Ultra-høy renhet (5N-7N):Siden dette er en gassfaseprosess, er det null sintringshjelpemidler eller metalliske bindemidler. Ingen bindemidler betyr ingen metallion-migrering inn i portoksidet.
• Nær-teoretisk tetthet:CVD-prosessen produserer et materiale med praktisk talt null porøsitet (<0,1%). Denne ekstreme tettheten gjør CVD Solid SiC eksepsjonelt motstandsdyktig mot plasmaerosjon, noe som reduserer partikkeldannelsen betydelig under etseprosessen.
• Eliminering av termisk stress:Siden materialet er et monolittisk stykke enfaset beta-SiC, eliminerer materialet risikoen for delaminering av belegg eller "avskalling" under raske termiske sykluser, noe som drastisk utvider Mean Time Between Cleans (MTBC).

3. Viktige applikasjonsfelt

CVD Solid SiC-materialer med høy renhet er avgjørende for miljøer med mye stress:

• Plasma-etsing:High-end CVD Solid SiC fokusringer og gassdusjhoder gir overlegen motstand mot CF4/O2 plasmaer.
• Epitaksial vekst (EPI):Som et høyytelsesalternativ for susceptorer, som gir jevn termisk fordeling.
• Rask termisk prosessering (RTP):Sikre wafer-ensartethet og forhindre forurensning under ekstreme temperaturramper.

4.Konklusjon

Mens CVD Solid SiC-prosessen innebærer en høyere innledende produksjonsterskel, er den omfattende avkastningen på investeringen (ROI) klar. Ved å forlenge levetiden til kritiske forbruksvarer betraktelig og redusere antallet av skrap av skiver, gir CVD Solid SiC fabs mulighet til å oppnå langsiktig kostnadsreduksjon og effektivitetsgevinster.
