TAC -belagt wafer -sensekter

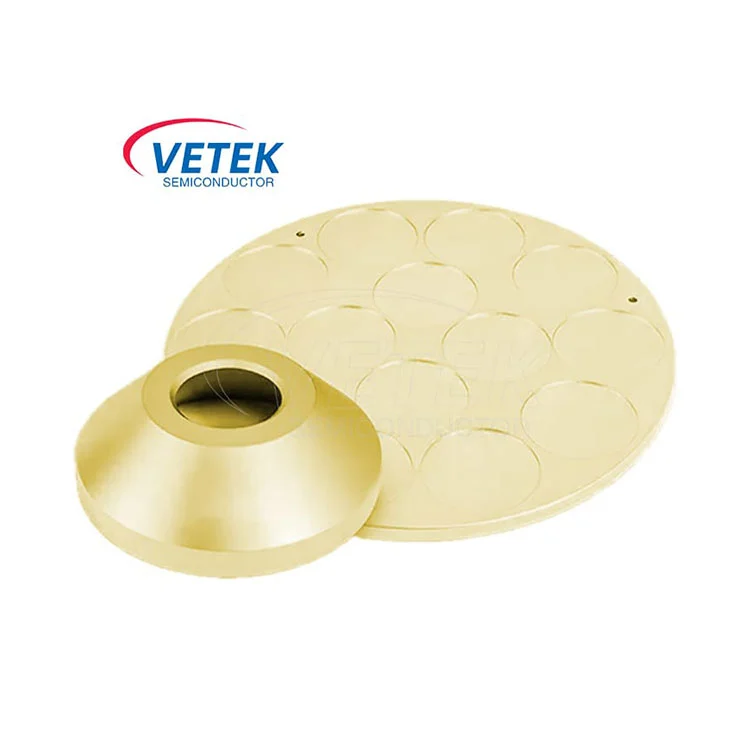

Vetek Semiconductor TAC -belagte wafer -mottakoren er en nøkkelkomponent som brukes iMetallorganisk kjemisk dampavsetning (MOCVD)reaktorer forhalvlederpitaksiale (EPI) prosesser. Denne spesialiserte runde basen er laget av grafitt av høy kvalitet og er belagt med et lag Tantal-karbid (TAC), som er kjent for sine eksepsjonelle termiske og kjemiske egenskaper.

Den primære funksjonen til TAC -belegget er å forbedre ytelsen og holdbarheten til Wafer -masten under de tøffe forholdene for halvlederproduksjon. Tantal -karbid er kjent for sin hardhet, høye smeltepunkt og enestående slitemotstand, noe som gjør det til det ideelle beskyttende laget. Dette belegget beskytter den underliggende grafittbasen fra de korrosive kjemiske reaksjonene og mekaniske spenninger som oppstår innenforMOCVD -reaktorer, utvide utstyrets levetid og forbedre påliteligheten.

Under den epitaksiale veksten av halvledermaterialer, spiller TAC -belagte wafer -mottakoren en viktig rolle ved å sikre presis filmavsetning. Dens motstand mot høye temperaturer og tøffe kjemiske miljøer er kritisk for nøyaktig produksjon av halvlederenheter, slik at utstyret kan fungere stabilt i krevende prosessforhold.

Kombinasjonen av enGrafittkjerneogTAC -beleggSikrer ensartet varmefordeling over masceptoren, noe som er essensielt for å forbedre repeterbarheten og kvaliteten på halvlederlag som er dyrket under MOCVD -prosessen. Denne avanserte materialdesignen gir ikke bare holdbarhet, men oppfyller også de strenge kravene til moderne halvlederproduksjon for elektroniske komponenter med høy ytelse.

Som en ledende leverandør og produsent av TAC-belagte wafer-mottakere, er Vetek Semiconductor forpliktet til å levere tekniske løsninger av høy kvalitet for halvlederindustrien. Vi ser frem til å bli din langsiktige pålitelige partner i Kina, og tilbyr pålitelige, tilpassede produkter.

Vetek Semiconductor TAC -belagte Wafer -sensorbutikker:
