Silisiumkarbidbelegg

Veteksemicons CVD SIC-belagte wafer-sensekter er en banebrytende løsning for halvleder epitaksiale prosesser, og tilbyr ultrahøy renhet (≤100 ppb, ICP-E10-sertifisert) og eksepsjonell termisk/kjemisk stabilitet for forurensningsresistent vekst av GAN, SIC og siliconbasert EPI---l-l-l-l-l-l-l-l-l-l-l-lansere. Konstruert med Precision CVD -teknologi støtter den 6 ”/8”/12 ”skiver, sikrer minimal termisk spenning og tåler ekstreme temperaturer opp til 1600 ° C.

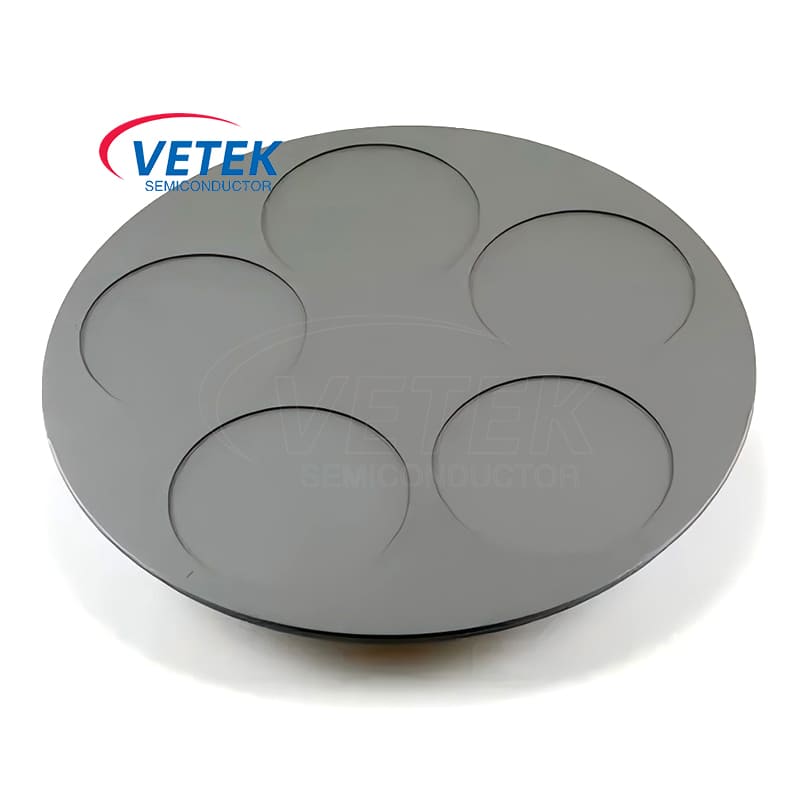

Vår SIC -belagte planetariske sensekter er en kjernekomponent i den høye temperaturprosessen for halvlederproduksjon. Designet kombinerer grafittunderlag med silisiumkarbidbelegg for å oppnå omfattende optimalisering av termisk styringsytelse, kjemisk stabilitet og mekanisk styrke.

Vår SIC-belagte tetningsring for epitaxy er en høyytelsesforseglingskomponent basert på grafitt- eller karbon-karbonkompositter belagt med silisiumkarbid med høy renhet (SIC) ved kjemisk dampavsetning (CVD), som kombinerer termisk stabilitet av grafitt med den ekstreme miljøresistens av SIC, MOC, Design for å være designet for semic.

Veteksemicon single wafer epi grafittmottor er designet for høyytelses silisiumkarbid (SIC), galliumnitrid (GaN) og annen tredje generasjons halvleder epitaksial prosess, og er kjernelagerkomponenten i høypresisjonens epitaksiale ark i masseproduksjonen.

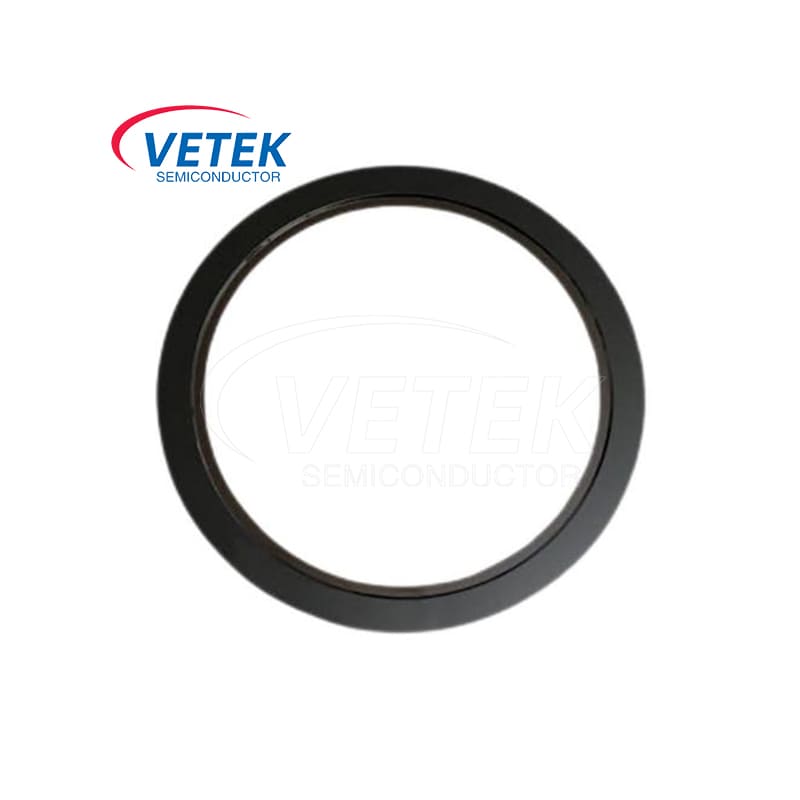

En viktig komponent som brukes i etsningsprosessen for wafer -fabrikasjon er plasma -etsningsfokusringen, hvis funksjon er å holde skiven på plass for å opprettholde plasmatetthet og forhindre forurensning av wafer -sidene. Vetek halvleder gir plasma -etsningsfokus ring med forskjellig monokrystalls -silikon.

Vetek Semiconductor er en ledende produsent og leverandør av SIC-belagte e-chucks i Kina. SIC-belagt E-Chuck er spesialdesignet for GaN Wafer-etsingsprosess, med utmerket ytelse og lang levetid, for å gi allround støtte for din halvlederproduksjon. Vår sterke prosesseringsevne gjør oss i stand til å gi deg den SIC keramiske masceptoren du ønsker. Ser frem til din forhør.
