Den porøse strukturen til grafitt

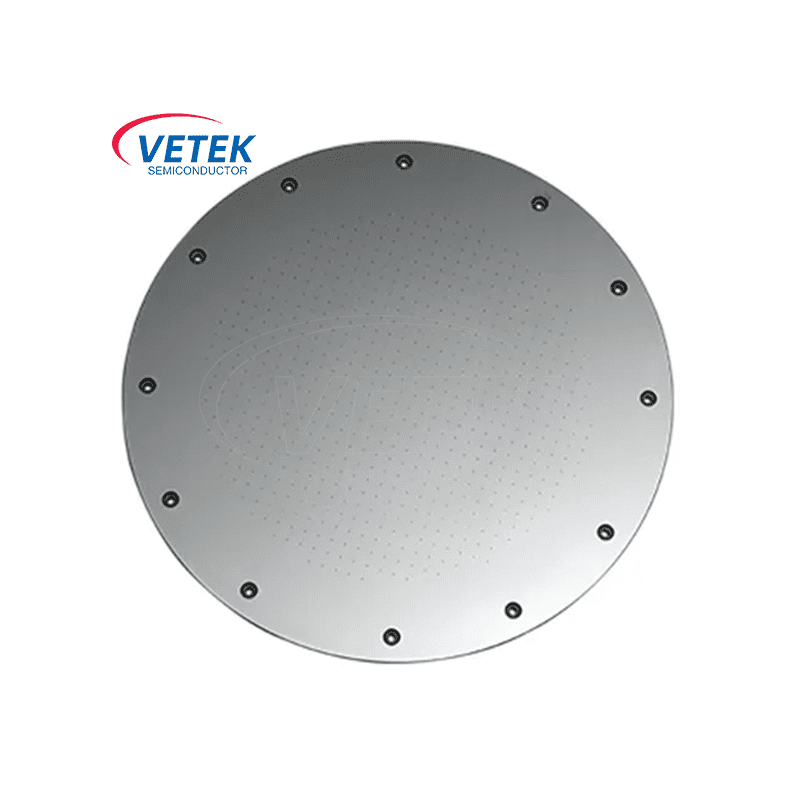

Porøs grafitt er et porøst strukturprodukt laget av grafitt som basismateriale. Materialet er laget av grafitt med høy renhet. De fysiske parametrene til Vetek Semiconductor porøs grafitt varierer i henhold til produksjonsprosessen og spesifikk anvendelse. Følgende er vanlige fysiske parametere:
Typiske fysiske egenskaper tilporøs grafitt
LTEM
Parameter
Bulk tetthet
0,89 g/cm2
Trykkstyrke
8,27 MPa
Bøyestyrke
8,27 MPa
Strekkfasthet
1,72 MPa
Spesifikk motstand
130Ω-inx10-5
Porøsitet
50%
Gjennomsnittlig porestørrelse
70um
Termisk konduktivitet
12w/m*k
Porøs grafitt er laget av grafitt med høy renhet og har utmerket elektrisk ledningsevne, termisk ledningsevne, høye temperaturmotstand, oksidasjonsmotstand, kjemisk stabilitet og andre egenskaper. Det er mye brukt i halvlederprosesseringsindustrien.
I halvlederbehandlingsprosessen er porøs grafitt mye brukt i følgende aspekter:
Kombinert med porøs grafites utmerkede høye temperaturresistens og kjemisk stabilitet som god korrosjonsbestandighet mot de fleste kjemikalier som syrer, alkalier og løsningsmidler, brukes porøs grafitt ofte i sintring av høy temperatur og varmebehandlingsutstyr. For eksempel kan porøs grafitt brukes som fôr, isolasjonsmateriale eller støttemateriale for ovner med høy temperatur.
Videre har porøs grafittkomponent utmerket elektrisk ledningsevne og termisk stabilitet for å gi et jevnt termisk felt og stabile elektriske egenskaper. Derfor brukes dette produktet ofte idiffusjons- eller oksidasjonsprosessav halvlederbehandling som en diffusjonskilde eller elektrodemateriale.
Porøs grafites porøse struktur kan filtrere og rense gasser som brukes i halvlederbehandling, redusere mulig partikkelforurensning og sikre høy renslighet under behandlingen. Med sin porøse struktur og god luftpermeabilitet, kan porøse grafittdeler også brukes som base og inventar i et vakuumadsorpsjonssystem for å fikse skiver eller andre komponenter gjennom effektiv vakuumadsorpsjon.
Ved å justere sintringsprosessen med grafitt, kan vetek halvlederboksenTilpass porøse grafittmaterialer med forskjellige porestørrelser og porøsiteter for å oppfylle forskjellige applikasjonskrav.
Porøs grafitt Sic krystallvekst porøs grafitt Tre-petal grafittgrop
Faktisk har Vetek Semiconductor en absolutt markedsledende posisjon i Kinas SIC -belagte grafittmottarmarked, TAC -belagte grafittgruppemarked og silisiumkarbidbelagte grafittbrettmarked. Vetek Semiconductor er en profesjonell kinesisk produsent, leverandør, fabrikk med spesielle grafittprodukter , som for eksempelSic krystallvekst porøs grafitt, Pyrolytisk karbonbelegg, Vitratisk karbonbelegg, Isotropisk grafitt, Silikonisert grafittogGrafittark med høy renhet. Vi er opptatt av å tilby avanserte løsninger for forskjellige spesielle grafittprodukter for halvlederindustrien.
Hvis du har noen henvendelser eller trenger ytterligere detaljer, ikke nøl med å komme i kontakt med oss.
