Hvorfor TaC-belegg blir det foretrukne valget for halvledergrafittkomponenter

Ettersom halvlederindustrien presser mot større waferdiametre, høyere driftstemperaturer og stadig strammere forurensningsbudsjetter, har kravene til grafittkomponenter vokst betraktelig. Digler, susceptorer, varmeovner, føringsringer og frøholdere forventes ikke lenger bare å tåle varme – de trenger også å holde formen, undertrykke frigjøring av urenheter og overleve lengre løp i aggressivt reaktive atmosfærer.

For å møte disse utfordringene har Chemical Vapour Deposition (CVD) tantalkarbid (TaC) belegg dukket opp som en svært lovende løsning for å beskytte grafittdeler i avanserte halvlederproduksjonslinjer. Denne artikkelen ser på hvorfor TaC-belegg tiltrekker seg økende interesse, og hvordan de bidrar til mer stabile prosesser, lengre dellevetider og bedre total produksjonseffektivitet.

Hvorfor grafittkomponenter trenger beskyttende lag

Grafitt har lenge vært et populært materiale for høytemperatur-halvledermaskinvare, takket være dens gode varmeledningsevne, lave tetthet og enkle maskinering. Men bar grafitt har velkjente svakheter når den utsettes for de tøffe forholdene inne i prosesskamrene:

• Overflateforringelse ved ekstreme temperaturer
• Kjemisk angrep fra hydrogen, ammoniakk og andre reaktive gasser
• Avgivelse av karbonpartikler
• Migrering av urenheter inn i voksende krystaller eller epitaksiale filmer
• Gradvis dimensjonsdrift etter mange termiske sykluser

Disse problemene blir spesielt kritiske i prosesser som:

• SiC-bulkvekst via PVT
• SiC epitaksi
• GaN MOCVD
• AlN krystallvekst
• Termiske feltoppsett med høy temperatur

Med enhetsgeometrier som krymper og ytelseskrav skjerpes, kan selv mindre forurensning eller liten slitasje på grafittdeler direkte påvirke waferutbyttet og den endelige enhetens pålitelighet.

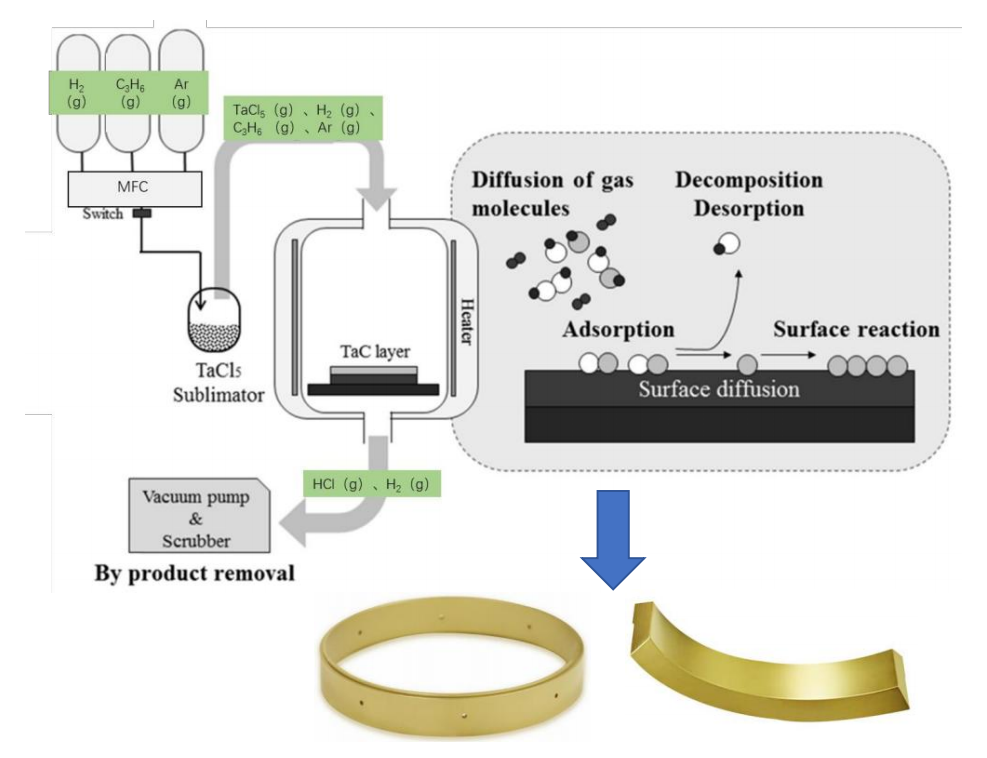

Hva er egentlig TaC-belegg?

Tantalkarbid (TaC) er en ultra-ildfast keramikk med et smeltepunkt rundt 3880 °C – en av de høyeste kjente. Den kombinerer bemerkelsesverdig termisk stabilitet med enestående kjemisk treghet, noe som gjør den til en naturlig kandidat for å skjerme grafittoverflater som ser aggressive halvledermiljøer.

I stedet for å erstatte grafitten helt, påføres TaC som et tett, tynt lag via CVD. Dette gir deg det beste fra to verdener:

• Grafitt gir termisk ledningsevne, lav masse og mekanisk støtte.
• TaC-laget fungerer som en robust barriere mot kjemisk erosjon og utgassing av urenheter.

Nettoresultatet er en komponent som kan holde seg under forhold som raskt vil bryte ned vanlig grafitt.

Viktige fordeler med CVD TaC-belegg

(1) Eksepsjonell høy-temperatur robusthet

Mange halvlederprosesser går mellom 1500 °C og godt over 2500 °C – temperaturer som presser de fleste materialer til det ytterste. TaC beholder sin strukturelle integritet over dette området, og det isolerer effektivt den underliggende grafitten fra termisk nedbrytning over mange produksjonssykluser.

(2) Overlegen kjemisk motstand

En av TaCs fremstående egenskaper er dens evne til å motstå etsende gassarter som tærer på andre belegg. I praksis viser den markant bedre motstand enn konvensjonelle beskyttelseslag når den utsettes for:

• Hydrogen (H₂)
• Ammoniakk (NH₃)
• Silisiumdamp
• Reaktive metalldamper

Den forbedrede kjemiske holdbarheten oversetter direkte til færre delerskiftninger og mer forutsigbare produksjonskjøringer.

(3) Lavere forurensningsrisiko

Ettersom målene for krystallkvalitet og defekttetthet blir strengere, er det avgjørende å holde prosessmiljøet rent. Et godt avsatt TaC-belegg danner en nesten ugjennomtrengelig barriere som bidrar til å redusere:

• Karbonfrigjøring fra grafittlegemet
• Diffusjon av metalliske urenheter
• Partikkelflaking
• Overflaten blir ru over tid

Renere forhold støtter krystaller av høyere kvalitet og bedre repeterbarhet fra løp til løp.

(4) Forlenget levetid

Å bytte ut termiske feltdeler er kostbart – ikke bare i materialer, men i nedetid og rekvalifiseringsarbeid. Fordi TaC-belegg bremser overflatekorrosjon og slitasje så effektivt, varer mange belagte grafittkomponenter betydelig lenger enn deres ubelagte motstykker. Det betyr færre avbrudd og lavere totale driftskostnader.

(5) Sterk adhesjon til underlaget

Moderne CVD-prosesser deponerer TaC atom for atom på grafittoverflaten, noe som gir utmerket grensesnittbinding. I motsetning til mekaniske eller påsprøytede belegg, gir CVD deg:

• En tett, porefri mikrostruktur
• Ensartet tykkelse selv på intrikate former
• Pålitelig vedheft som tåler gjentatt termisk sykling
• God dekning av hjørner og utsparinger

Denne robustheten er kritisk for produksjonsmiljøer der konsistens ikke er omsettelig.

Typisk bruk av TaC-belagte grafittdeler

Etter hvert som teknologien modnes, finner TaC-belagte komponenter veien inn i flere og flere halvlederapplikasjoner. Vanlige eksempler inkluderer:

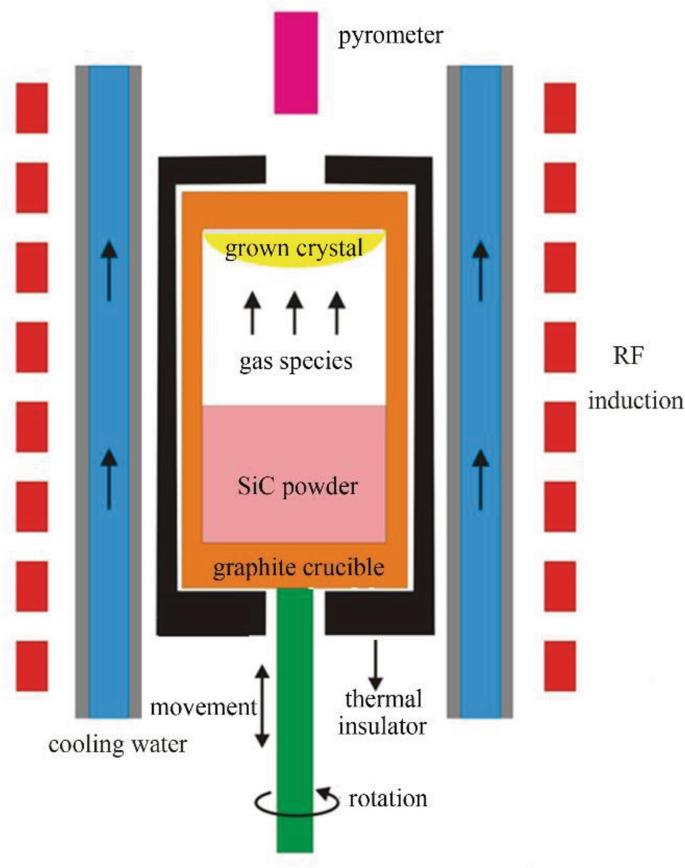

SiC Crystal Growth (PVT)

TaC-belagte digler, frøholdere, føringsringer og digelringer er nå mye brukt for å kutte ned på urenheter inne i vekstkammeret, samtidig som den forlenger brukstiden til maskinvaren i varmsonen.

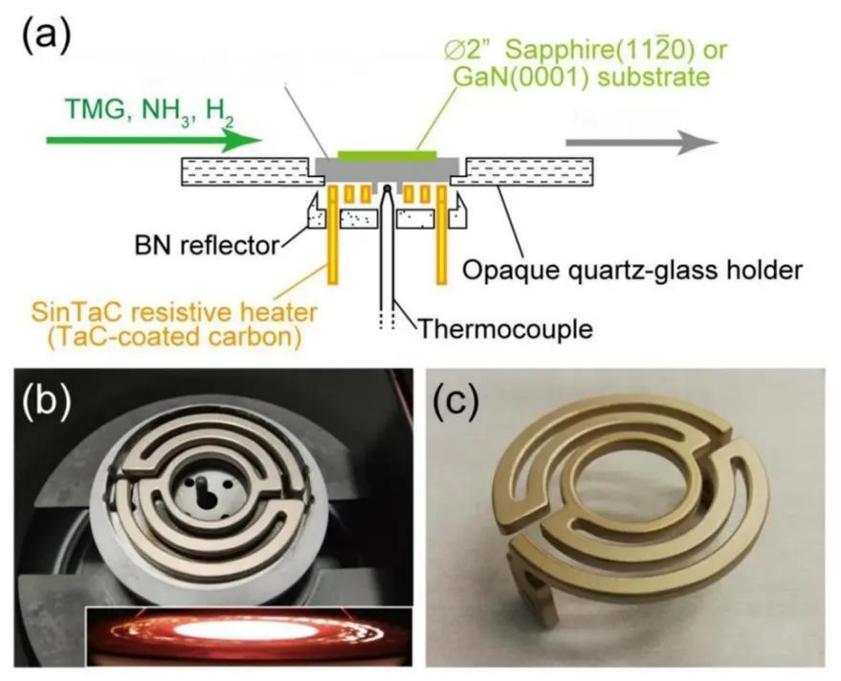

GaN MOCVD-systemer

Grafittvarmere med TaC-belegg gir stabil termisk effekt og motstår korrosjon fra ammoniakk og hydrogen under GaN-epitaksi, og bidrar til å opprettholde jevne temperaturprofiler over lange kampanjer.

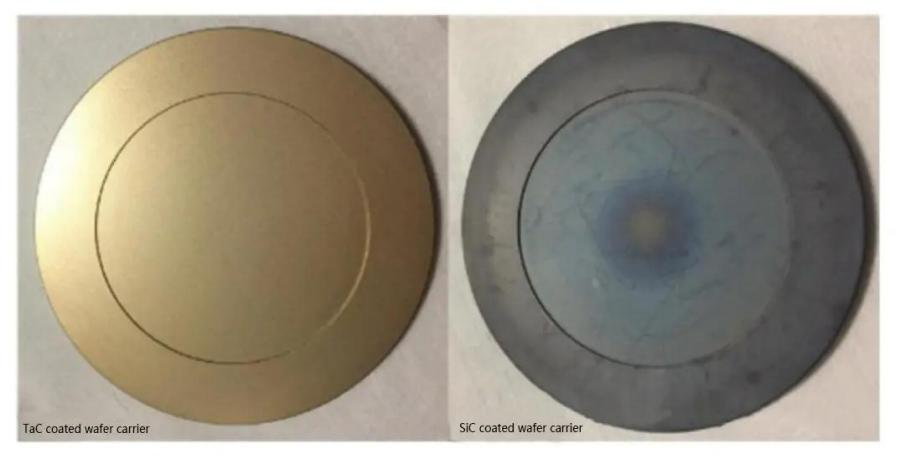

Epitaksiale susceptorer (waferbærere)

Susceptorer ser gjentatte termiske sjokk og eksponering for korrosiv gass. Et TaC-belegg gir dem en mye bedre sjanse til å overleve mange løp uten overflateforringelse.

Annet høytemperatur halvlederutstyr

Ytterligere bruksområder inkluderer AlN-krystallvekst, silisiumepitaksi, generelle termiske feltkomponenter og til og med noen avanserte keramiske prosesseringsverktøy.

Hvorfor CVD-metoden er viktig

Ikke alle TaC-belegg er laget like. Blant de forskjellige avsetningsteknikkene er CVD ansett som gullstandarden for arbeid i halvlederkvalitet fordi den leverer:

• Meget høy tetthet og lav porøsitet
• Utmerket renhet (kritisk for forurensningsfølsomme prosesser)
• Nøyaktig, repeterbar tykkelseskontroll
• Ensartet dekning på komplekse delgeometrier
• Seig binding til grafittunderlaget

For applikasjoner hvor konsistens og pålitelighet er alt, skiller CVD seg ut som det klare valget.

Ser fremover: Rollen til TaC-belagt grafitt

Med industrien i bevegelse mot:

• 8-tommers SiC-skiver
• GaN-enheter med høyere effekt
• Mer avanserte sammensatte halvledere
• Lengre produksjonskampanjer
• Strengere krav til renslighet

grafittkomponenter vil bare møte større belastning. TaC-belegg beveger seg utover bare et beskyttende lag – det blir i økende grad sett på som en nøkkelmuliggjøring for neste generasjons produksjon. Selskaper som er seriøse med å øke avkastningen, maksimere verktøyets oppetid og forlenge delens levetid, ser allerede på TaC-belagt grafitt som en strategisk del av deres langsiktige prosessoptimalisering.

Konklusjon

Den økende bruken av TaC-belegg gjenspeiler en enkel realitet: halvlederindustrien trenger materialer som kan holde tritt med stadig mer krevende forhold. Ved å kombinere grafittens termiske fordeler med tantalkarbids kjemiske motstandskraft, tilbyr CVD-TaC-belagte deler en praktisk vei til redusert forurensning, lengre komponentlevetid og mer stabile produksjonskjøringer. Ettersom teknologiene for krystallvekst og epitaksi fortsetter å utvikle seg, er TaC-belegg klar til å spille en enda større rolle på tvers av et bredt spekter av halvlederproduksjonstrinn.

Ofte stilte spørsmål

1. Er TaC-belegg bedre enn vanlig grafitt?

For de fleste høytemperatur-halvlederprosesser, ja – TaC-belegg gir betydelig bedre beskyttelse mot korrosjon, forurensning og mekanisk slitasje, noe som vanligvis gir en mye lengre levetid.

2. Hvilke industrier bruker TaC-belagt grafitt?

Primært halvlederproduksjon, inkludert SiC-krystallvekst, GaN MOCVD, silisiumepitaksi og avanserte termiske feltsystemer.

3. Hvorfor foretrekkes CVD for å bruke TaC?

CVD produserer tette lag med høy renhet med utmerket vedheft og ensartet tykkelse – akkurat det krevende halvlederapplikasjoner krever.

4. Hvilke typer grafittdeler kan belegges med TaC?

Typiske kandidater inkluderer digler, susceptorer, frøholdere, føringsringer, varmeovner, brett og andre grafittdeler utsatt for høye temperaturer og reaktive gasser.
