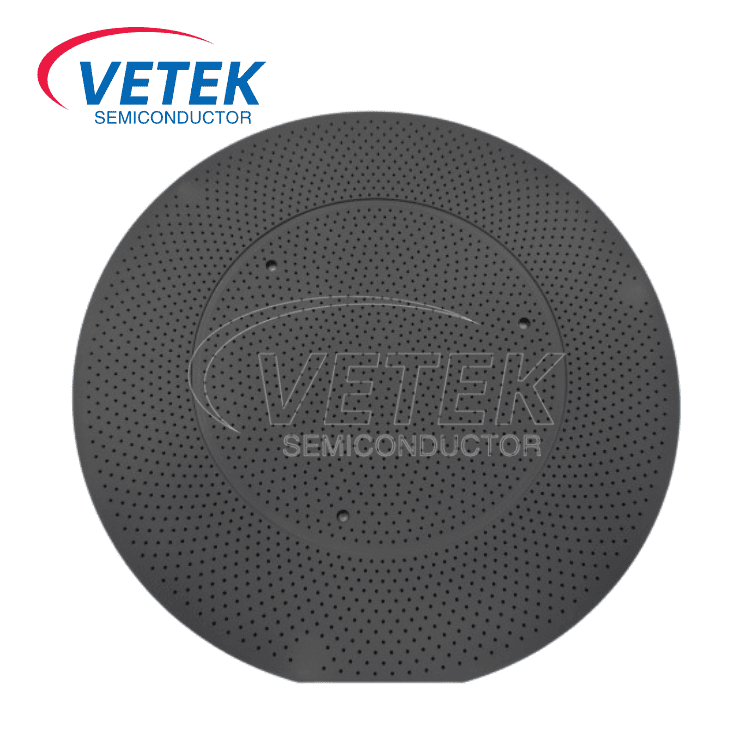

CVD SIC -belagt wafer -mykteror

I halvlederproduksjon er epitaxy et kritisk trinn i chipproduksjonen, og Wafer -mottakeren, som en nøkkelkomponent i epitaksialt utstyr, påvirker direkte enhetligheten, defekthastigheten og effektiviteten til vekst av epitaksial lag. For å adressere bransjens økende etterspørsel etter høye renheter, høystabilitetsmaterialer, introduserer Veteksemicon CVD SIC-belagte wafer-mykter, med ultrahøy renhet (≤100ppb, ICP-E10-sertifisert) og fullstørrelse av kompatibilitet (6 ”, 8”, 12 ”), og posisjonerer den som en ledende løsning for avansert EPIT-EPIT-prosesser for en ledende prosess for avansert EPIT-prosesser.

Ⅰ. Kjernefordeler

1. Bransjeledende renhet

Silisiumkarbid (SIC) belegg, avsatt via kjemisk dampavsetning (CVD), oppnår urenhetsnivåer på ≤100PPB (E10-standard) som verifisert av ICP-MS (induktiv koblet plasmaspektrometri). Denne ultrahøye renheten minimerer forurensningsrisiko under epitaksial vekst, og sikrer overlegen krystallkvalitet for kritiske anvendelser som galliumnitrid (GaN) og silisiumkarbid (SIC) bredbåndgap halvlederproduksjon.

2. Eksepsjonell høye temperaturresistens og kjemisk holdbarhet

CVD SIC -belegget leverer enestående fysisk og kjemisk stabilitet:

Utholdenhet med høy temperatur: stabil drift opp til 1600 ° C uten delaminering eller deformasjon;

Korrosjonsbestandighet: tåler aggressive epitaksiale prosessgasser (f.eks. HCl, H₂), forlengende levetid;

Lav termisk stress: Matcher den termiske ekspansjonskoeffisienten til SIC -skiver, noe som reduserer varpestrisken.

3. Kompatibilitet i full størrelse for mainstream produksjonslinjer

Sotensceptoren er tilgjengelig i 6-tommers, 8-tommers og 12-tommers konfigurasjoner, og støtter forskjellige applikasjoner, inkludert tredje generasjons halvledere, strømenheter og RF-brikker. Den presisjons-konstruerte overflaten sikrer sømløs integrasjon med AMTA og andre mainstream epitaksiale reaktorer, noe som muliggjør hurtigproduksjonslinjeoppgraderinger.

4. Lokalisert produksjonsbrytende gjennomgang

Utnyttelse av proprietære CVD- og etterbehandlingsteknologier, har vi brutt det utenlandske monopolet på SIC-belagte mottakorer med høy renhet, og tilbyr innenlandske og globale kunder en kostnadseffektiv, hurtiglevering og lokalt støttet alternativ.

Ⅱ. Teknisk dyktighet

● Presisjon CVD -prosess: Optimaliserte avsetningsparametere (temperatur, gasstrøm) sikrer tette, porefrie belegg med jevn tykkelse (avvik ≤3%), eliminerer partikkelforurensning;

● Produksjon av rene: Hele produksjonsprosessen, fra underlaget preparat til belegg, gjennomføres i klasse 100 rene rom, og oppfyller renslighetsstandarder for halvlederklasse;

● Tilpasning: Skreddersydd beleggtykkelse, overflateuhet (RA ≤0,5μm) og forhåndsbelagte aldringsbehandlinger for å akselerere utstyrsutstyr.

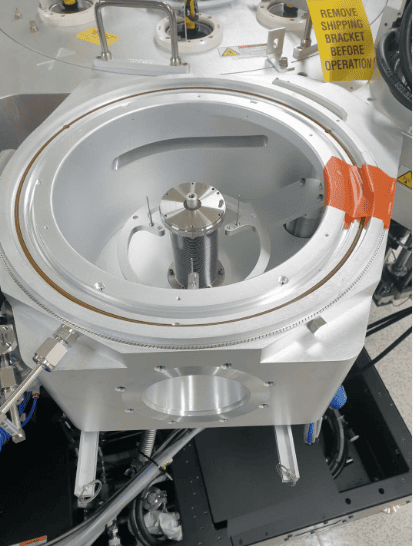

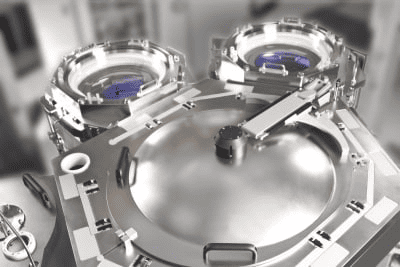

Ⅲ. Applikasjoner og kundefordeler

● Tredje generasjons halvleder epitaxy: Ideell for MOCVD/MBE -vekst av SIC og GaN, forbedrer nedbrytningsspenningen og koblingseffektiviteten;

● Silisiumbasert epitaxy: Forbedrer enhetens enhetlighet for høyspent IGBT-er, sensorer og andre silisiumenheter;

● Verdi levert:

Reduserer epitaksiale defekter, øker chiputbyttet;

Senker vedlikeholdsfrekvens og totale eierkostnader;

Akselererer forsyningskjeden uavhengighet for halvlederutstyr og materialer.

Som en pioner innen CVD SIC-belagte wafer-masceptorer i Kina, er vi opptatt av å fremme halvlederproduksjon gjennom banebrytende teknologi. Våre løsninger sikrer pålitelig ytelse for både nye produksjonslinjer og ettermontering av eldre utstyr, og styrker epitaksiale prosesser med uovertruffen kvalitet og effektivitet.

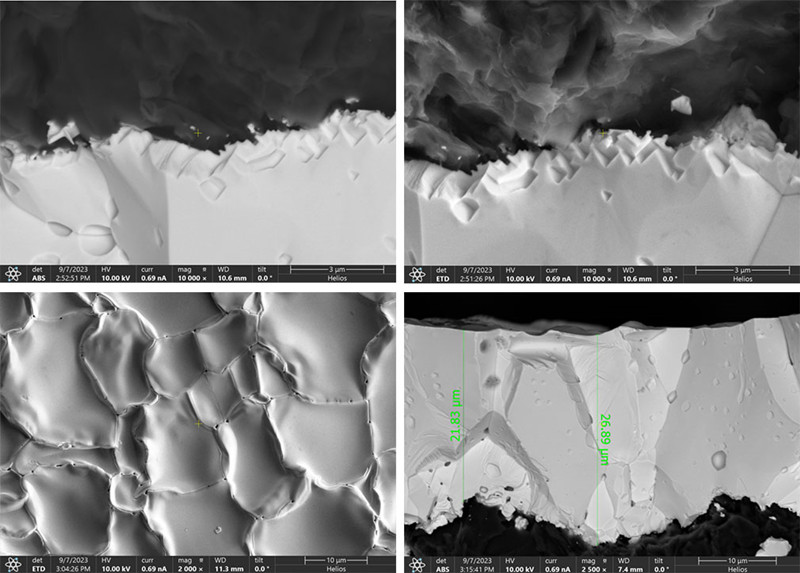

Grunnleggende fysiske egenskaper ved CVD SIC -belegg
