Hvordan TaC-belegg forbedrer SiC-krystallvekst i PVT-applikasjoner

Hvordan TaC-belegg forbedrer SiC-krystallvekst i PVT-applikasjoner

Silisiumkarbid (SiC) underbygger nå mye av fremgangen sett i drivlinjer for elektriske kjøretøy, fornybare energiomformere og høyfrekvente kraftmoduler. Produksjonsøkonomi og enhetsytelse er begge avhengig av å forstørre SiC-krystalldimensjoner, øke batch-utbyttet og undertrykke defektpopulasjoner. Å nå disse målene krever mer enn finjusterte prosessoppskrifter. Integriteten og levetiden til termiske feltmaterialer blir like avgjørende, spesielt gitt de aggressive forholdene inne i Physical Vapor Transport (PVT)-ovner.

Blant overflatetekniske alternativer for grafittdeler har Chemical Vapor Deposition (CVD) av tantalkarbid (TaC) fått målbar trekkraft. Dette belegget skjermer ikke bare underlaget; den modifiserer aktivt overflatekjemien og termisk respons til komponenter som opplever den tøffeste servicen.

Hva TaC-belegg gjør inne i en PVT-ovn?

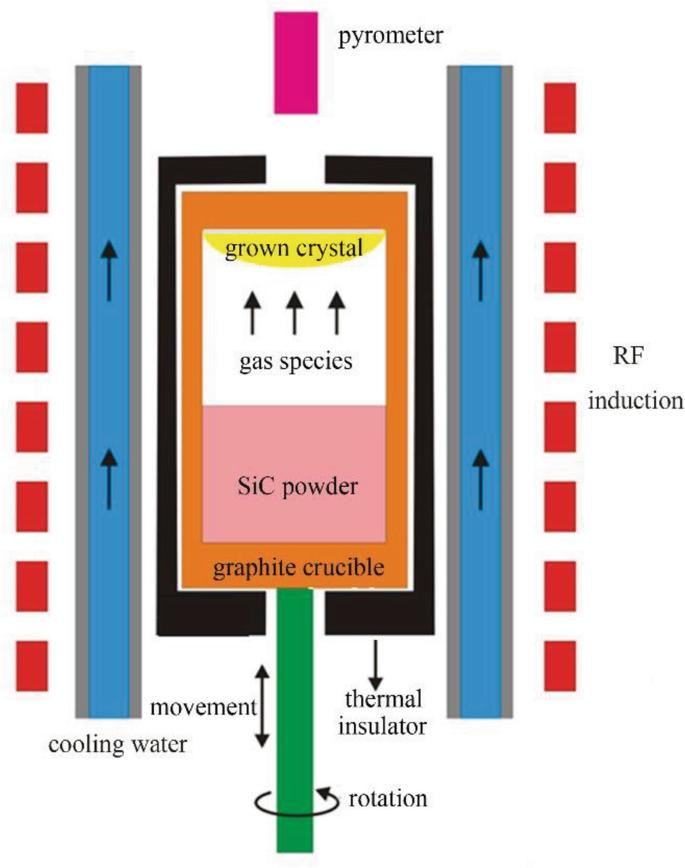

PVT-veksten fortsetter ved å sublimere SiC-råstoff over 2000 °C. De resulterende dampartene beveger seg mot en kjøligere frøkrystall, der kondensasjon og omkrystallisering gradvis bygger opp kulen. En enkelt løpetur kan vare hundrevis av timer. I løpet av dette intervallet møter hver grafittoverflate – smeltedigelvegger, frøholder, føringsringer – konstant silisiumrik damp, ekstreme termiske gradienter og mekanisk stress fra termisk ekspansjonsfeil.

Uten beskyttende lag gjennomgår grafitt to parallelle nedbrytningsveier. Den ene er fysisk: overflateerosjon frigjør fine karbonpartikler inn i dampstrømmen. Den andre er kjemisk: silisiumdamp reagerer med grafitt for å danne flyktig SiC eller andre mellomliggende arter, som gradvis tynner komponentveggen. Begge veier introduserer karbonklynger eller spormetallurenheter i den voksende krystallen, og begge forkorter levetiden til dyre ovnsmøbler.

CVD TaC-belegg avbryter disse mekanismene. Belegglaget er støkiometrisk kontrollert, fritt for hull og kleber til grafittsubstratet. Den presenterer en kjemisk inert overflate til høytemperaturdampen, slik at den underliggende grafitten aldri kommer i direkte kontakt med det reaktive miljøet. Denne separasjonen endrer fundamentalt forurensningsbanen.

Observerte forbedringer i krystallkvalitet

Krystalldyrkere rapporterer ofte at TaC-belagte komponenter korrelerer med lavere antall karboninneslutninger og mikrorøravslutninger. Forklaringen ligger i beleggets evne til å opprettholde en konstant overflatetilstand over flere løp. Ubelagt grafitt endres over tid - porøsiteten øker, emissiviteten skifter og dens lokale temperaturfordeling avviker. Disse gradvise endringene forstyrrer den termiske feltsymmetrien som er avgjørende for jevn radiell vekst.

Et stabilt termisk felt, derimot, bevarer de aksiale og radielle temperaturgradientene som er nødvendige for kontrollert trinnstrømvekst på frøoverflaten. Med TaC-belegg beholder smeltedigelen sin opprinnelige geometri og termiske emissivitet over flere vekstsykluser. Resultatet er en tettere fordeling av krystallkvalitetsmålinger fra løp til løp, noe som direkte øker brøkdelen av brukbare wafere per bolle.

Forlenget komponentlevetid og driftskostnader

Den økonomiske begrunnelsen for TaC-belegg hviler ofte på levetidsforlengelse. Grafittkomponenter i ubestrøket form kan trenge utskifting etter 10–20 vekstkjøringer, avhengig av den spesifikke temperaturprofilen og kjøringsvarigheten. TaC-belagte ekvivalenter, i dokumenterte ovnsoperasjoner, oppnår rutinemessig 2–3 ganger så lang levetid før de viser målbart vekttap eller ru overflate.

Denne holdbarheten stammer fra beleggets høye smeltepunkt (over 3800°C) og dets lave diffusjonskoeffisient for både karbon og silisium. Selv ved 2200 °C forblir interdiffusjon over belegg-substrat-grensesnittet ubetydelig. Belegget søler ikke, flaker eller delaminerer under termisk syklus, forutsatt at CVD-avsetningsparametrene er riktig optimalisert. Lengre intervaller mellom komponentutskifting gir færre ovnsavkjølings-oppvarmingssykluser, mindre arbeid for riving og remontering, og lavere forbruk av høyrent grafittmateriale.

Renhetsspesifikasjoner som betyr noe for halvledere

For SiC av enhetskvalitet kan metalliske urenheter på deler-per-million-nivåer forringe bærerens levetid og sammenbruddsspenning. Selve belegget må derfor være halvlederkompatibelt. CVD TaC behandlet fra forløpere med høy renhet oppnår en dokumentert renhet på 99,999841 %. Dette tallet er ikke tilfeldig: det gjenspeiler tilsiktet kontroll over forløpergassrensing, reaktorrenslighet og håndtering etter deponering. På dette renhetsnivået forblir alle metalliske arter som kan diffundere fra belegget inn i dampfasen under analytiske deteksjonsgrenser for typiske vekstvarigheter.

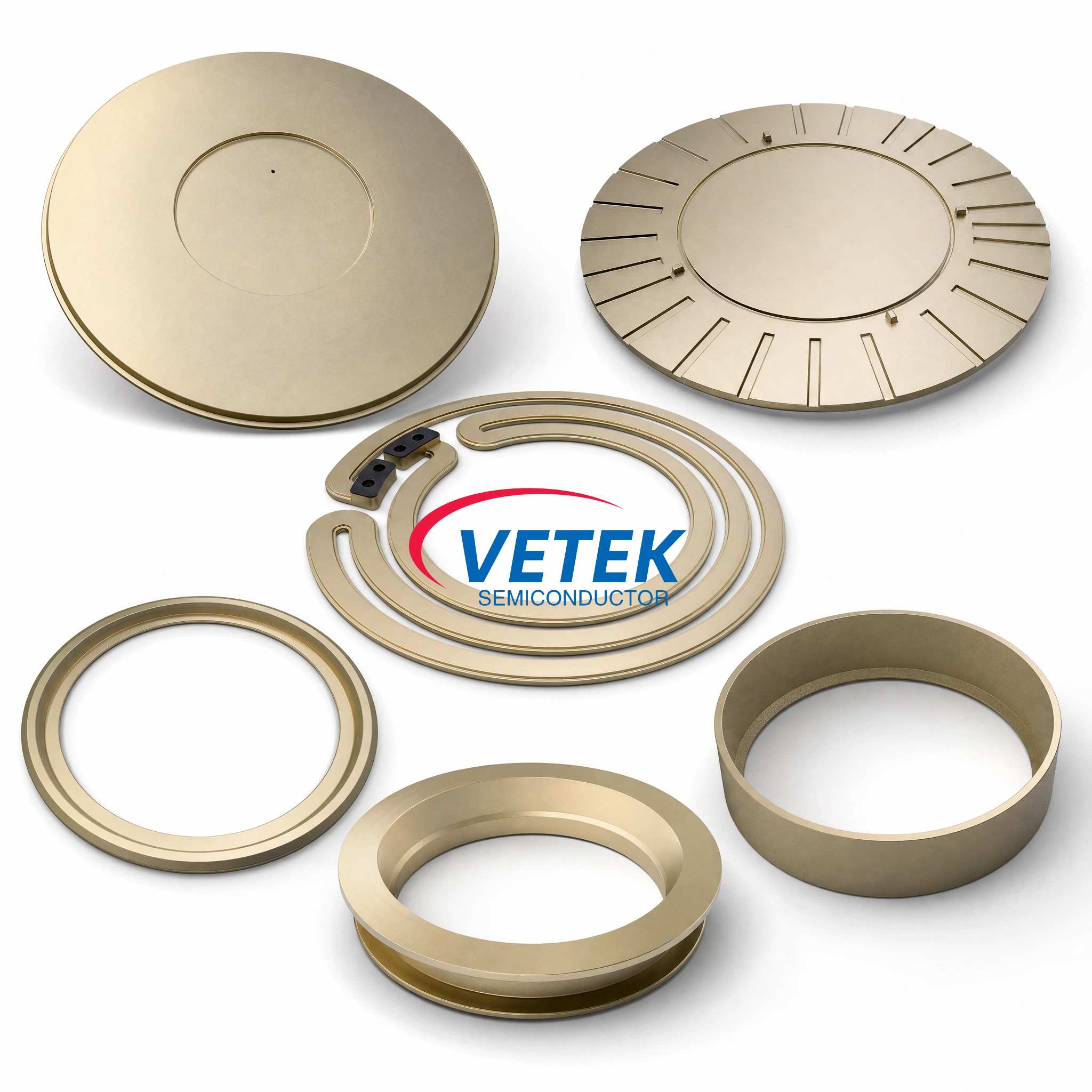

Vanligvis belagte grafittdeler

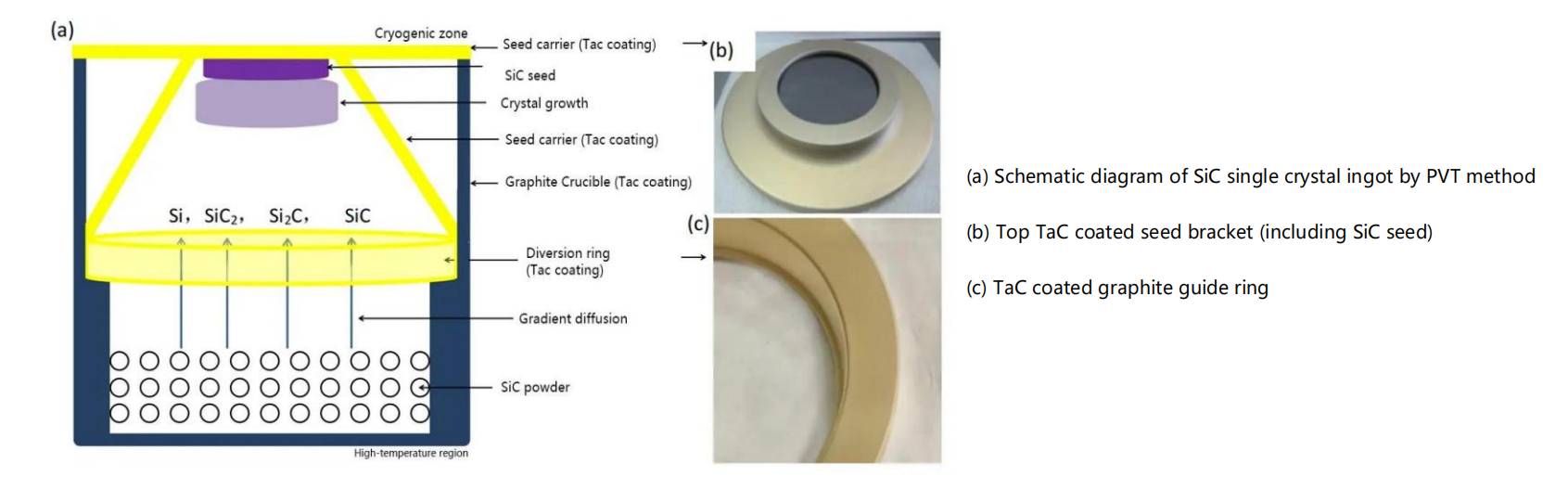

PVT termiske felt inkluderer vanligvis fem til åtte forskjellige grafittkomponenter som kan dra nytte av TaC-applikasjon:

Digler, som inneholder SiC-kildepulveret og opprettholder de høyeste temperaturene.

Frøholdere, som monterer frøkrystallen og krever presis termisk kontakt.

Styreringer, som former dampstrømningsbanen mot frøet.

Digelringer og avstandsstykker, som definerer gapet mellom kilde og frø.

Ekstra isolasjonsskjermer eller støttestolper i visse ovnsdesign.

Å belegge alle eller de fleste av disse delene skaper en konsistent overflatetilstand i hele den varme sonen, i stedet for å ha blandede belagte og ubelagte overflater som kan introdusere lokaliserte termiske eller kjemiske asymmetrier.

Hvorfor CVD i stedet for andre deponeringsmetoder?

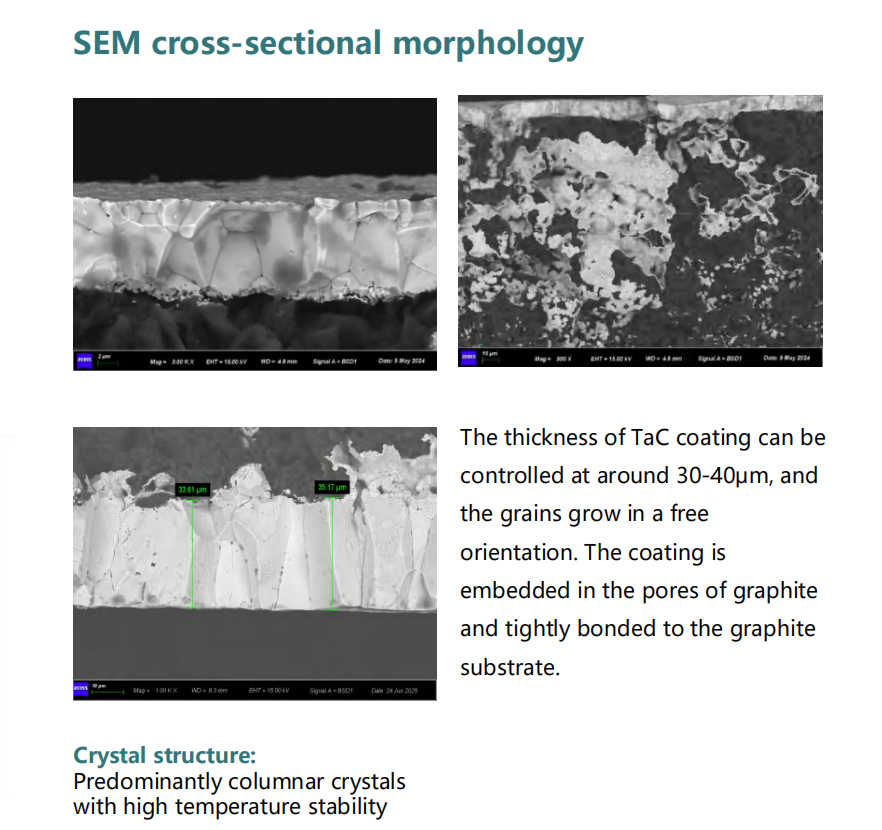

Ikke alle TaC-belegg fungerer identisk. Plasmaspray- eller pakkesementeringsruter gir tykkere lag, men med høyere porøsitet, dårligere vedheft og større risiko for spalling under termisk sjokk. CVD utmerker seg ved å dyrke belegget atom-for-atom fra dampfase-forløpere. Dette gir helt tette mikrostrukturer med kornstørrelser i størrelsesorden noen få mikrometer og jevn tykkelse innenfor ±5 μm over komponenter med stort område.

Standard CVD TaC-tykkelse er spesifisert til 30 ± 5 μm for de fleste PVT-digler og -holdere. For ovner som kjører lengre sykluser eller høyere topptemperaturer, kan tilpasset tykkelse opp til 40 μm brukes. Tykkere belegg øker diffusjonsbarrierelengden, men krever nøye tilpasning til den termiske ekspansjonskoeffisienten til grafittsubstratet for å unngå grensesnittspenning - en faktor som er godt karakterisert i CVD-prosessdesign.

Praktiske vurderinger for adopsjon

Fasiliteter som går over fra ubelagte til TaC-belagte komponenter bør forutse justeringer i temperaturkontroll. Belegget endrer overflateemissiviteten, noe som kan endre pyrometeravlesningene eller strøm-til-temperatur-kalibrering med 20–50 °C. Dette skiftet er forutsigbart og repeterbart, så en kort kalibreringskjøring er tilstrekkelig for å reetablere de riktige termiske settpunktene. Etter den innledende kompensasjonen oppfører det belagte systemet seg mer konsistent på tvers av kjøringer enn dets ubelagte motstykke, noe som reduserer behovet for tuning per kjøring.

Konklusjon

PVT-basert SiC-produksjon stiller ekstraordinære krav til grafitt termiske feltkomponenter. CVD TaC-belegg dekker disse kravene gjennom fire sammenkoblede effekter: det undertrykker frigjøring av karbonpartikler, det blokkerer silisiumangrep på substratet, det bevarer termisk feltsymmetri over lengre kjøresekvenser, og det forlenger intervallene for komponentutskifting. Disse resultatene forbedrer samlet krystallrenheten, øker brukbart utbytte per bolle og reduserer kostnadsbidraget per wafer fra forbruksdeler. Ettersom SiC-waferstørrelser beveger seg mot 200 mm og kravene til defekttetthet skjerpes ytterligere, vil bruken av konstruerte belegg som TaC sannsynligvis utvides fra et alternativ til en basisspesifikasjon i avanserte produksjonslinjer.
