SiC Keramisk vakuumchuck for wafer
  • SiC Keramisk vakuumchuck for waferSiC Keramisk vakuumchuck for wafer

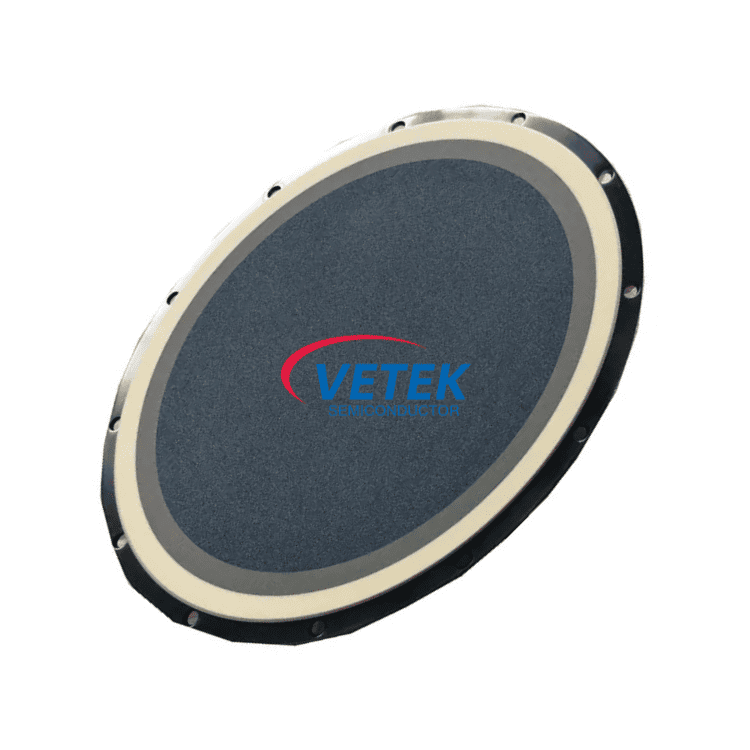

SiC Keramisk vakuumchuck for wafer

Veteksemicon SiC Ceramic Vacuum Chuck for Wafer er konstruert for å levere eksepsjonell presisjon og pålitelighet i halvlederwafer-behandling. Produsert av silisiumkarbid med høy renhet, sikrer den utmerket termisk ledningsevne, kjemisk motstand og overlegen mekanisk styrke, noe som gjør den ideell for krevende bruksområder som etsing, avsetning og litografi. Dens ultra-flate overflate garanterer stabil waferstøtte, minimerer defekter og forbedrer prosessutbyttet. denne vakuumchucken er det pålitelige valget for høyytelses waferhåndtering.

Min rival sic keramisk vakuumchuck for wafer er en kjernekomponent utviklet spesifikt for tredjegenerasjons halvlederproduksjon, optimalisert for prosessmiljøene med høy temperatur og høyt trykk som wafere opplever. Laget av keramiske materialer med høy renhet, presisjonsmaskinering og spesialisert overflatebehandling sikrer stabil vakuumholdeytelse og utmerket termisk stabilitet i den krevende halvlederproduksjonsprosessen.Våre vakuumchucker har blitt feltprøvet av hundrevis av halvlederprodusenter, og viser utmerket ytelse i kritiske prosesser som SiC-epitagrafi og foto-epitagrafi. De løser effektivt problemer med wafer-skjevhet og posisjoneringsnøyaktighet forårsaket av høy materialhardhet og høye prosesstemperaturer.


Generell produktinformasjon

Opprinnelsessted:
Kina
Merkenavn:
Min rival
Modellnummer:
SIC Keramisk vakuumchuck for wafer-01
Sertifisering:
ISO9001


Forretningsvilkår for produkter

Minimum bestillingsantall:
Gjenstand for forhandlinger
Pris:
Ta kontakt for tilpasset tilbud
Emballasjedetaljer:
Standard eksportpakke
Leveringstid:
Leveringstid: 30-45 dager etter ordrebekreftelse
Betalingsbetingelser:
T/T
Forsyningsevne:
1000 enheter/måned


Søknad: Veteksemicon keramisk vakuumchuck for wafer er laget av høyytelses keramiske materialer og presisjonsmaskinert for å sikre en ultraflat overflate og utmerket termisk stabilitet. Det gir pålitelige wafer-adsorpsjons- og temperaturkontrollløsninger for prosesser som epitaksial vekst, ioneimplantasjon og fotolitografi, som effektivt forbedrer prosessutbytte og produksjonseffektivitet.

Tjenester som kan leveres: kundeapplikasjonsscenarioanalyse, matchende materialer, teknisk problemløsning.

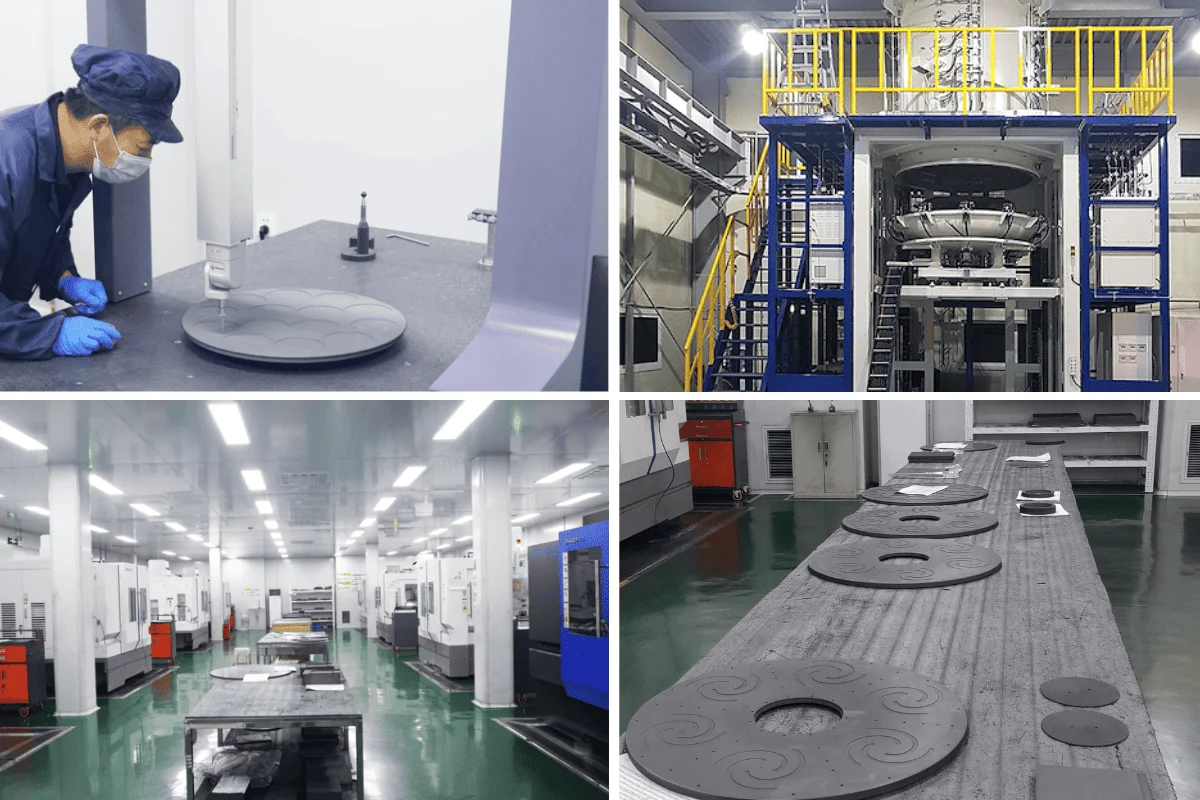

Bedriftsprofil:Veteksemicon har 2 laboratorier, et team av eksperter med 20 års materialerfaring, med FoU og produksjon, testing og verifikasjonsevner.


Tekniske parametere

parameter
Alumina substrat
Silisiumkarbidsubstrat
Termisk ledningsevne
25–30 W/(m·K)
180–220 W/(m·K)
Koeffisient for termisk utvidelse
7,2×10⁻⁶/K
4,5×10⁻⁶/K
Maksimal driftstemperatur
450°C
580°C
Bulk tetthet
3,89 g/cm³
3,10 g/cm³


Min rival keramisk vakuumchuck for wafer-kjernefordeler


 ● Materialvitenskapens gjennombrudd

Min rival bruker en unik materialformulering og sintringsprosess for å forbedre den mekaniske styrken og den termiske stabiliteten til produktene sine, samtidig som de utmerkede isolasjonsegenskapene til keramiske materialer opprettholdes. Vår alumina-baserte keramikk bruker råmaterialer med høy renhet og en spesiell tilsetningsformulering, noe som sikrer utmerket dimensjonsstabilitet selv i høytemperaturmiljøer. Våre silisiumkarbidbaserte keramikk, gjennom en optimalisert sintringsprosess, oppnår høyere termisk ledningsevne og forbedret termisk tilpasning, noe som gjør dem spesielt godt egnet for høytemperatur SiC wafer-behandling.


 ● Utmerket ytelse for termisk styring

Vår unike flerlagsdesign og presisjonsmaskinering sikrer at chucken opprettholder utmerket termisk jevnhet selv under høye temperaturer. Silisiumkarbid-chucken har en termisk ledningsevne som overstiger 200W/m·K, noe som muliggjør rask temperaturbalansering og opprettholder variasjoner i waferoverflatetemperaturen innenfor ±0,8°C. Denne overlegne termiske styringsevnen unngår effektivt prosessfeil forårsaket av temperaturvariasjoner og forbedrer produktutbyttet betydelig.


● Ultrapresisjons maskineringsteknologi

Min rival kan skryte av ledende presisjonsmaskineringssentre i Kina, som bruker unike slipe- og poleringsprosesser for å oppnå flathet på submikron overflate. Våre silisiumkarbid-chucker oppnår overflateplanhet innenfor 0,8 μm, med en overflateruhet Ra-verdi på ikke mer enn 0,1 μm. Denne ultrapresisjons overflatekvaliteten sikrer en perfekt passform mellom skiven og chucken, og gir en pålitelig flat referanse for presisjonsprosesser som fotolitografi.


● Forbedret levetid

Gjennom optimaliserte materialformuleringer og forsterket strukturell design har produktene våre en levetid på over 40 % sammenlignet med tradisjonelle produkter. Spesielle kantforsterkning og overflatebeleggingsteknologier gjør at produktene våre tåler hyppige klem- og rengjøringsoperasjoner. Alumina-baserte produkter vil garantert fungere over 200 000 ganger, mens silisiumkarbidbaserte produkter kan nå over 500 000 sykluser, noe som reduserer driftskostnadene for kundene våre betydelig.


● Økologisk kjedebekreftelse

Min rival keramisk vakuumchuck for wafers økologiske kjedeverifisering dekker råmaterialer til produksjon, har bestått internasjonal standardsertifisering, og har en rekke patenterte teknologier for å sikre påliteligheten og bærekraften i halvleder- og nye energifelt.


For detaljerte tekniske spesifikasjoner, white papers eller prøveopplegg, vennligstkontakt vårt tekniske støtteteamfor å utforske hvordan Veteksemicon kan forbedre prosesseffektiviteten din.
