Inne i produksjonen av solide CVD SiC-fokusringer: fra grafitt til høypresisjonsdeler

I den høye innsatsverdenen innen halvlederproduksjon, hvor presisjon og ekstreme miljøer eksisterer side om side, er fokusringer av silisiumkarbid (SiC) uunnværlige. Disse komponentene er kjent for sin eksepsjonelle termiske motstand, kjemiske stabilitet og mekaniske styrke, og er avgjørende for avanserte plasmaetseprosesser.

Hemmeligheten bak deres høye ytelse ligger i Solid CVD (Chemical Vapor Deposition) teknologi. I dag tar vi deg med bak kulissene for å utforske den strenge produksjonsreisen – fra et rå grafittsubstrat til en "usynlig helt" med høy presisjon.

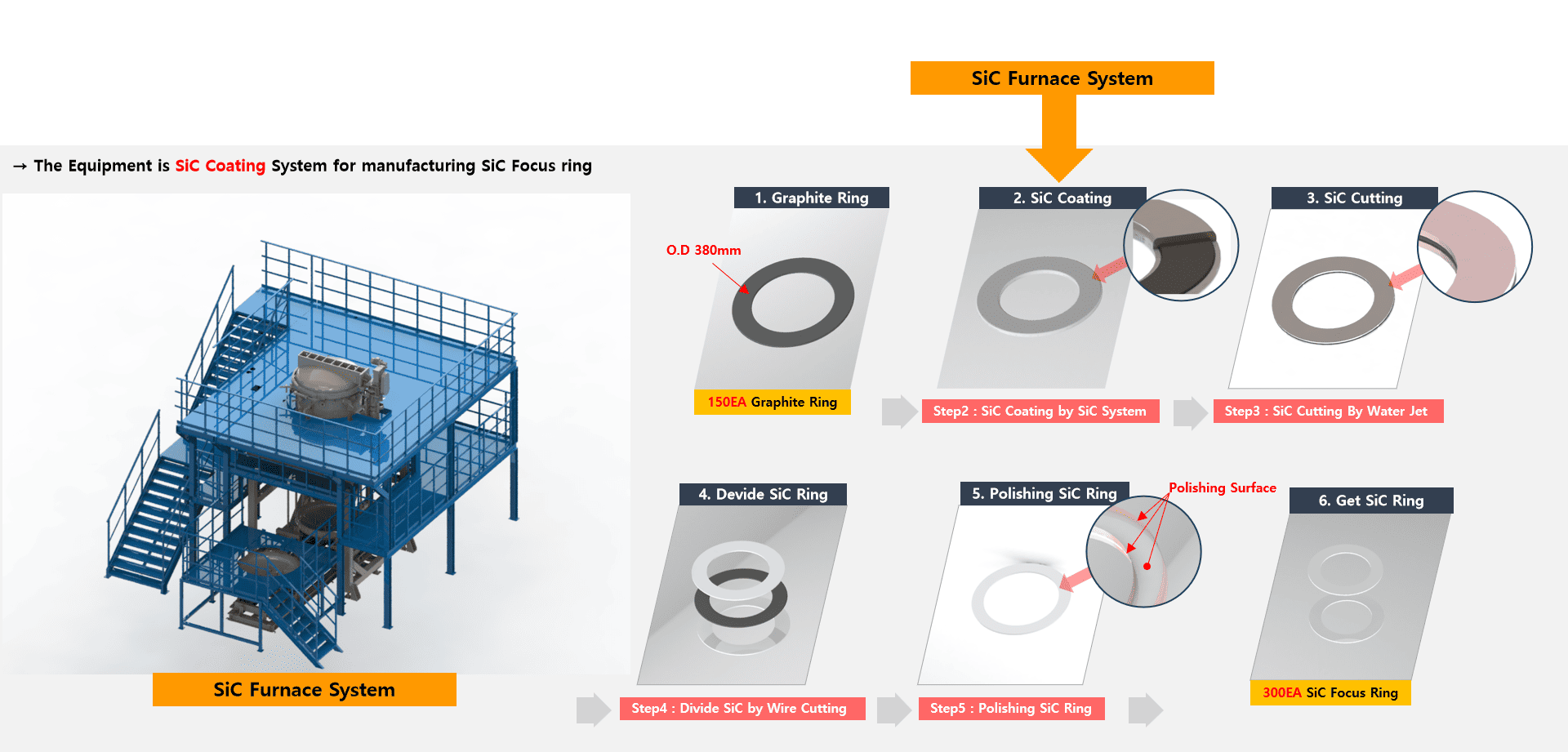

I. De seks kjerneproduksjonsstadiene

Produksjonen av Solid CVD SiC fokusringer er en svært synkronisert seks-trinns prosess:

• Forbehandling av grafittsubstrat
• SiC-beleggavsetning (kjerneprosessen)
• Vannstråleskjæring og forming
• Trådskjærende separasjon
• Presisjonspolering
• Endelig kvalitetsinspeksjon og aksept

Gjennom et modent prosessstyringssystem kan hver batch med 150 grafittsubstrater gi omtrent 300 ferdige SiC-fokusringer, noe som viser høy konverteringseffektivitet.

II. Teknisk dypdykk: Fra råmateriale til ferdig del

1. Materialforberedelse: Høyrent grafittutvalg

Reisen begynner med å velge førsteklasses grafittringer. Renheten, tettheten, porøsiteten og dimensjonsnøyaktigheten til grafitten påvirker direkte adhesjonen og jevnheten til det påfølgende SiC-belegget. Før behandling gjennomgår hvert substrat renhetstesting og dimensjonal verifisering for å sikre at ingen urenheter forstyrrer avsetningen.

2. Beleggavsetning: The Heart of Solid CVD

CVD-prosessen er den mest kritiske fasen, utført i spesialiserte SiC-ovnssystemer. Det er delt inn i to krevende stadier:

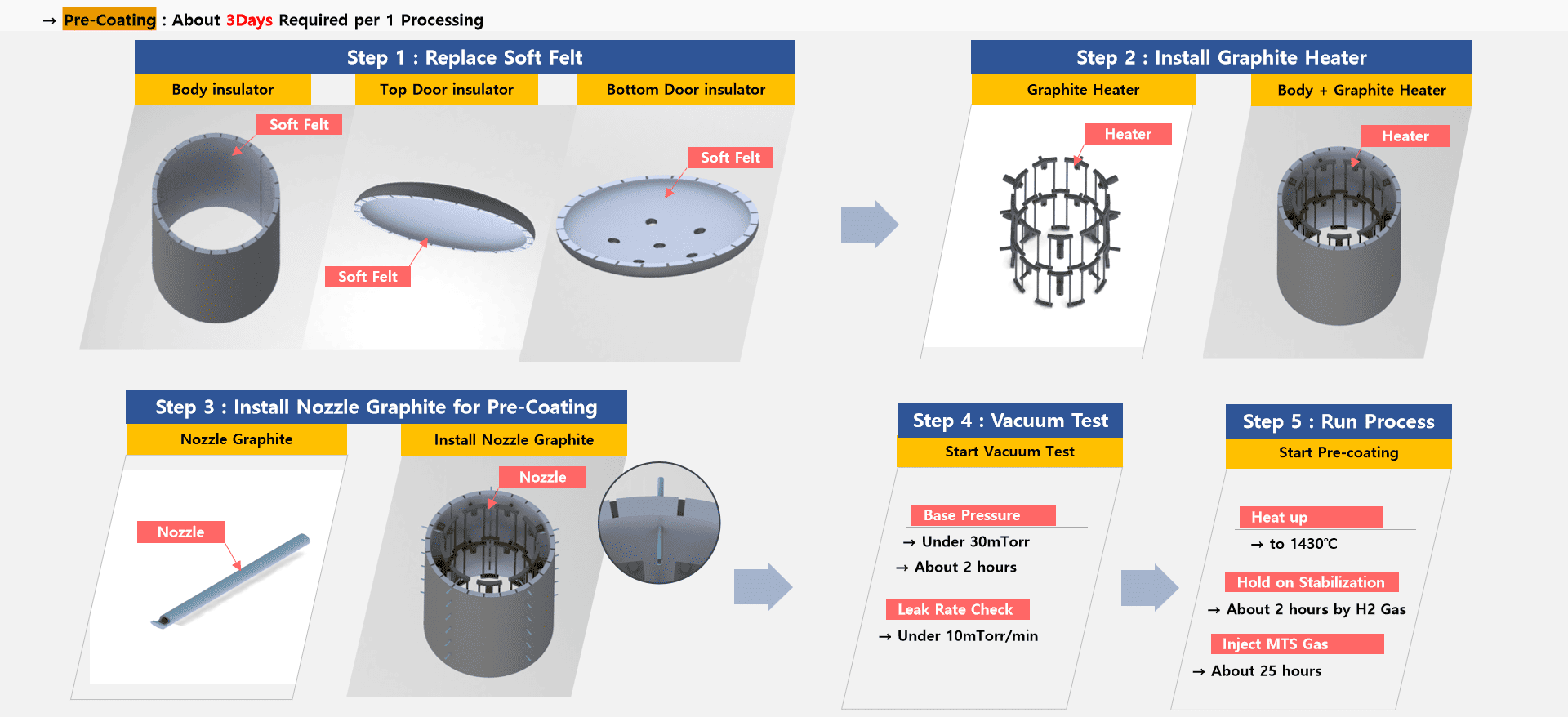

(1) Forbeleggingsprosess (~3 dager/batch):

• Oppsett: Bytt ut myk filtisolasjon (topp, bunn og sidevegger) for å sikre termisk konsistens; installere grafittvarmere og spesialiserte forbeleggsdyser.
• Vakuum- og lekkasjetesting: Kammeret må nå et basistrykk under 30 mTorr med en lekkasjehastighet på under 10 mTorr/min for å forhindre mikrolekkasjer.
• Innledende avsetning: Ovnen varmes opp til 1430°C. Etter 2 timer med H₂-atmosfærestabilisering, injiseres MTS-gass i 25 timer for å danne et overgangslag som sikrer overlegen binding for hovedbelegget.

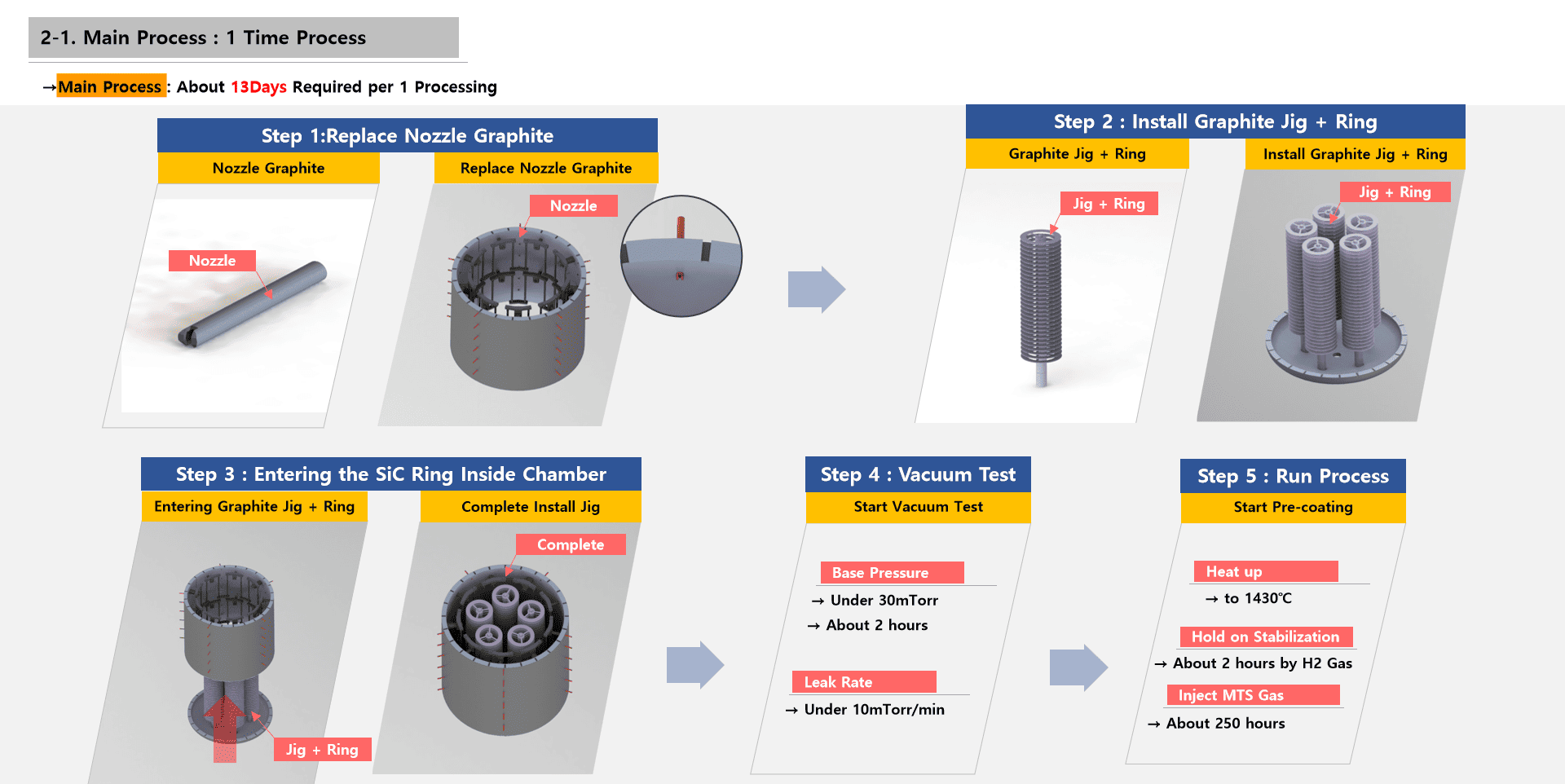

(2) Hovedbeleggingsprosess (~13 dager/batch):

• Konfigurasjon: Juster dysene på nytt og installer grafittjigger med målringene.
• Sekundær vakuuminspeksjon: En streng sekundær vakuumtest utføres for å garantere at avsetningsmiljøet forblir helt rent og stabilt.
• Vedvarende vekst: Ved å opprettholde 1430°C injiseres MTS-gass i omtrent 250 timer. Under disse høytemperaturforholdene dekomponerer MTS til Si- og C-atomer, som sakte og jevnt avsettes på grafittoverflaten. Dette skaper et tett, ikke-porøst SiC-belegg – kjennetegnet på Solid CVD-kvalitet.

3. Forming og presisjonsseparasjon

• Vannstråleskjæring: Høytrykksvannstråler utfører den første formingen, fjerner overflødig materiale for å definere ringens grove profil.
• Trådskjæring: Presisjonstrådskjæring skiller bulkmaterialet i individuelle ringer med nøyaktighet på mikronnivå, og sikrer at de oppfyller strenge installasjonstoleranser.

4. Overflatebehandling: Presisjonspolering

Etter skjæring gjennomgår SiC-overflaten polering for å eliminere mikroskopiske feil og maskineringsteksturer. Dette reduserer overflateruheten, noe som er avgjørende for å minimere partikkelinterferens under plasmaprosessen og sikre konsistent waferutbytte.

5. Sluttkontroll: Standardbasert validering

Hver komponent må bestå strenge kontroller:

• Dimensjonsnøyaktighet (f.eks. toleranse for ytre diameter på ±0,01 mm)
• Beleggtykkelse og jevnhet
• Overflatens ruhet
• Kjemisk renhet og skanning av feil

III. Økosystemet: Utstyrsintegrasjon og gasssystemer

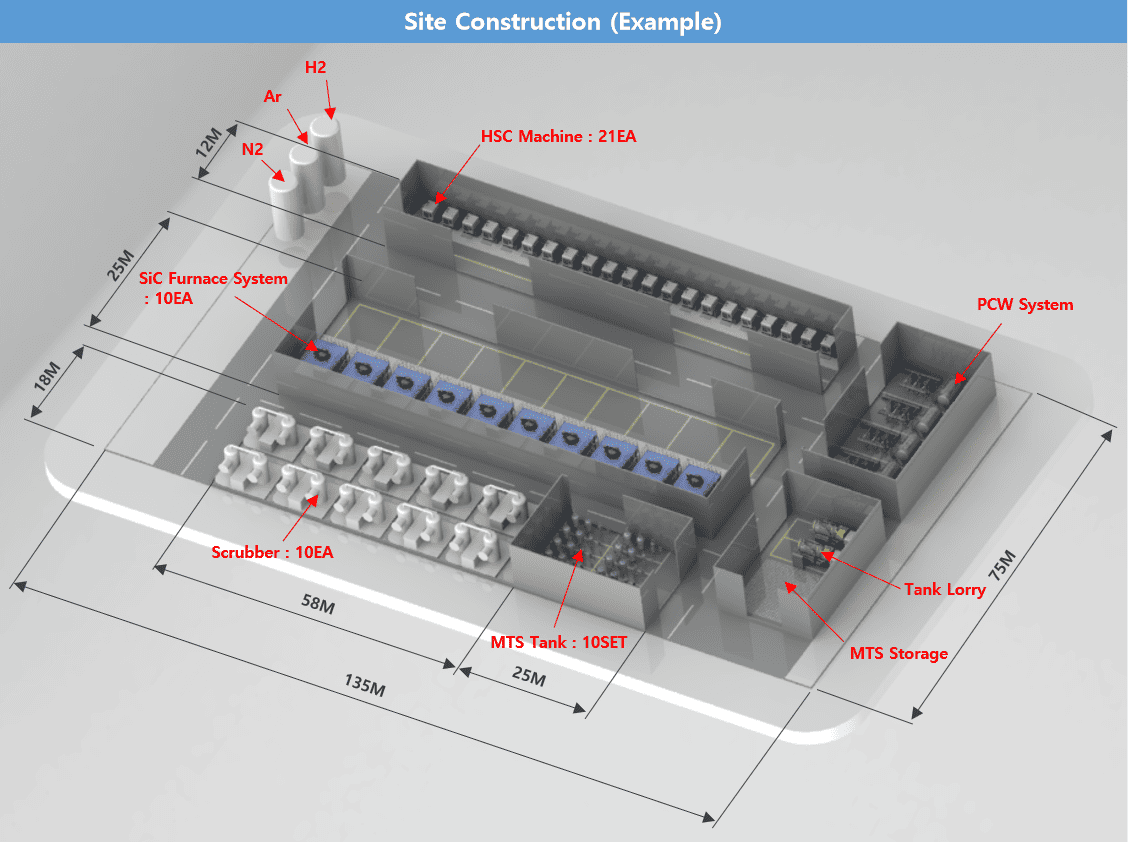

1. Konfigurasjon av nøkkelutstyr

En produksjonslinje i verdensklasse er avhengig av sofistikert infrastruktur:

• SiC-ovnssystemer (10 enheter): Massive enheter (7,9 m x 6,6 m x 9,7 m) som tillater flerstasjonssynkroniserte operasjoner.
• Gasslevering: 10 sett med MTS-tanker og leveringsplattformer sikrer strømningsstabilitet med høy renhet.
• Støttesystemer: Inkludert 10 skrubbere for miljøsikkerhet, PCW-kjølesystemer og 21 HSC-enheter (High-Speed ​​Machining).

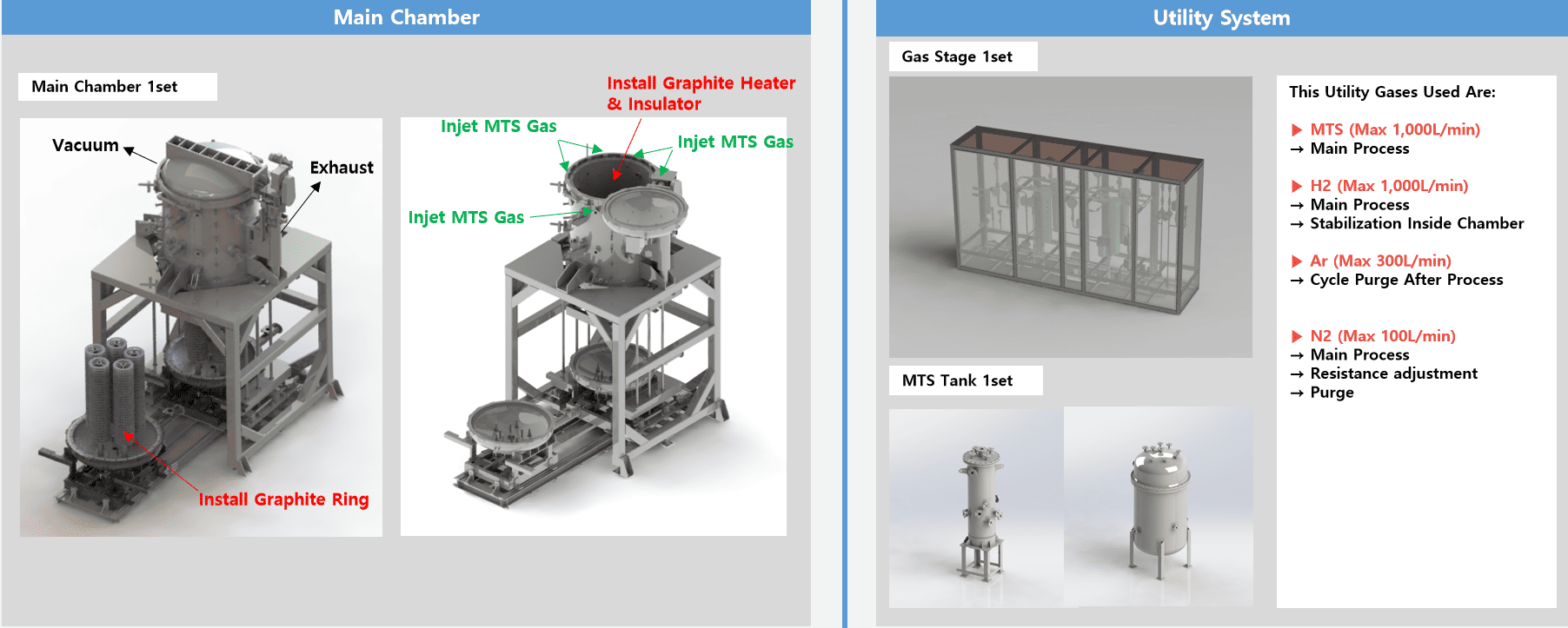

2. Kjernegasssystemfunksjoner

• MTS (maks. 1000 l/min): Den primære avsetningskilden som gir Si- og C-atomer.
• Hydrogen (H₂, Maks 1000 L/min): Stabiliserer ovnsatmosfære og hjelper reaksjonen
• Argon (Ar, Maks 300 L/min): Brukes til rengjøring og rensing etter prosess.
• Nitrogen (N₂, Maks 100 L/min): Brukes til motstandsjustering og systemrensing.

Konklusjon

En Solid CVD SiC-fokusring kan se ut til å være en "forbruksvare", men den er faktisk et mesterverk innen materialvitenskap, vakuumteknologi og gasskontroll. Fra dens grafittopprinnelse til den ferdige komponenten, er hvert trinn et bevis på de strenge standardene som kreves for å støtte avanserte halvledernoder.

Ettersom prosessnoder fortsetter å krympe, vil etterspørselen etter høyytelses SiC-komponenter bare vokse. En moden, systematisk produksjonstilnærming er det som sikrer stabilitet i etsekammeret og pålitelighet for neste generasjon brikker.
