PZT piezoelektriske wafere (PZT på Si/SOI)
  • PZT piezoelektriske wafere (PZT på Si/SOI)PZT piezoelektriske wafere (PZT på Si/SOI)

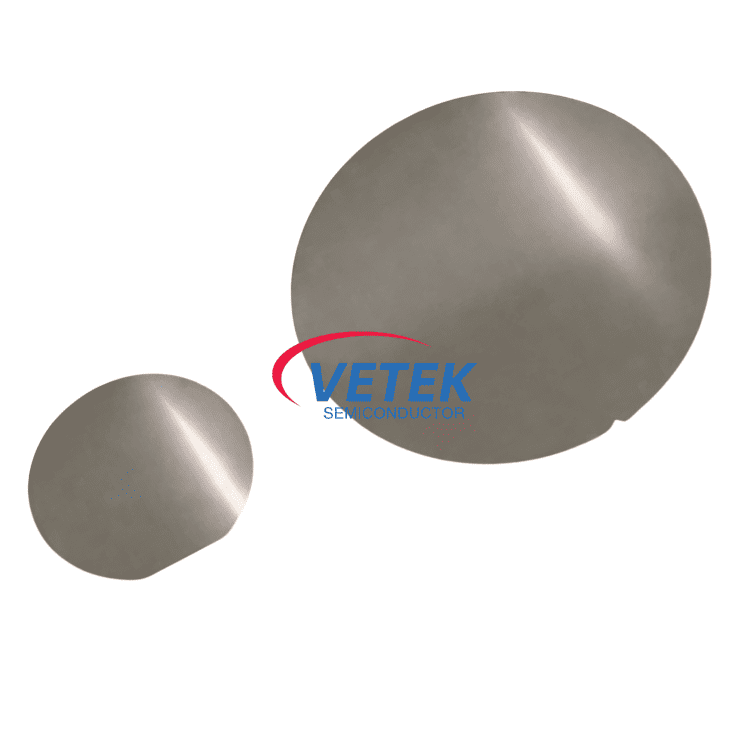

PZT piezoelektriske wafere (PZT på Si/SOI)

Ettersom etterspørselen etter MEMS-svingere med høy følsomhet og lav effekt vokser med utvidelsen av 5G-kommunikasjon, medisinsk presisjonsutstyr og smarte wearables, gir våre PZT på Si/SOI-wafere en kritisk materialløsning. Ved å bruke avanserte tynnfilmavsetningsprosesser som Sol-gel eller sputtering oppnår vi eksepsjonell konsistens og overlegen piezoelektrisk ytelse på silisiumsubstrater. Disse skivene tjener som den grunnleggende kjernen for elektromekanisk energikonvertering.

1. Teknisk arkitektur

Våre wafere har en sofistikert flerlags stabelstruktur designet for å sikre optimal adhesjon, ledningsevne og piezoelektrisk respons under kompleks MEMS-behandling:

 ●Toppelektrode (nøkkellag): Pt (Platina).

Piezolag (kjernelag): PZT.

Mellomlag: Inkluderer bufferlag, bunnelektrode og adhesjonslag for å optimalisere kornorientering og strukturell stabilitet.

Substrat: Kompatibel med Si eller SOI wafere.

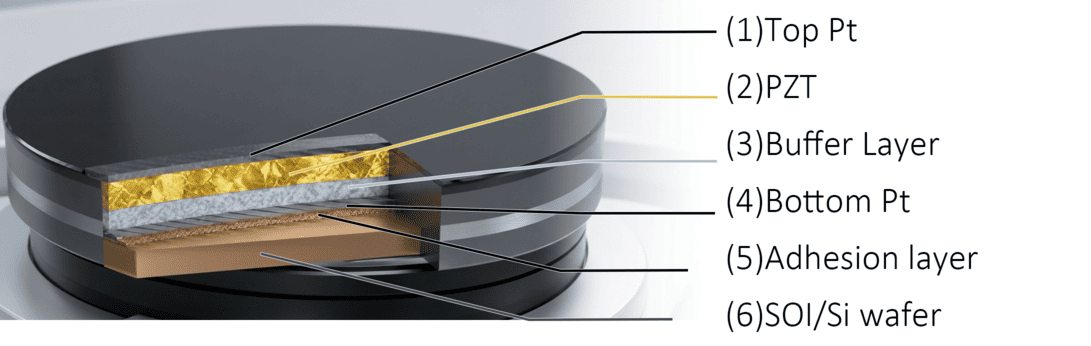

PZT Piezoelectric Ceramic Wafers Physical Structure

2. Kvalitetssikring og mikrostrukturanalyse

Vi sikrer høy pålitelighet gjennom streng teknisk karakterisering:

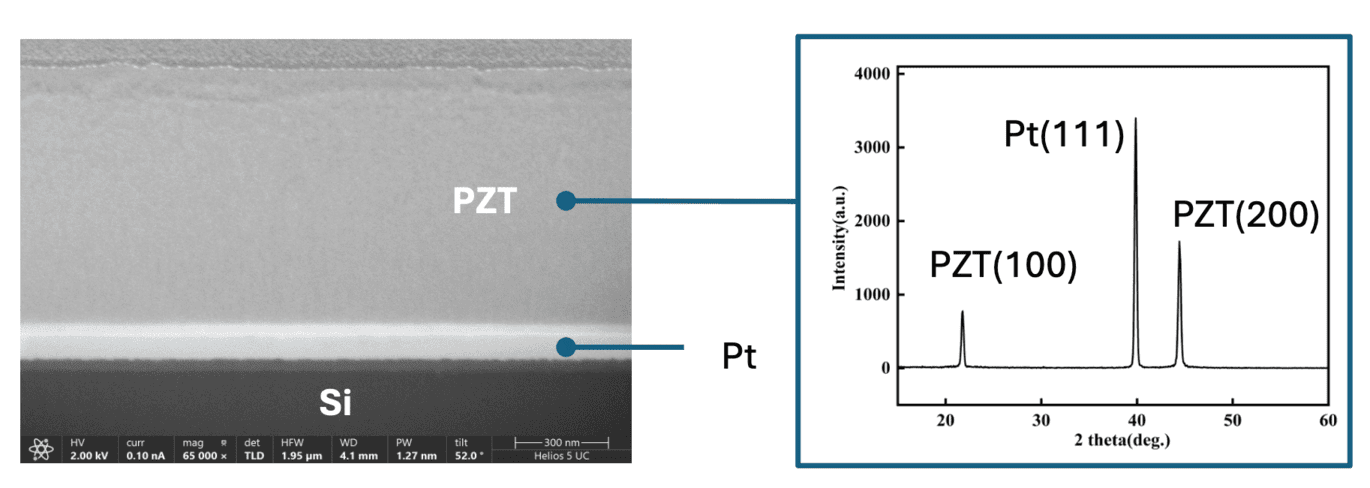

Typical Stack of PZT Piezoelectric Ceramic Wafers


 ●SEM-analyse: Scanning Electron Microscopy (SEM)-bilder avslører en tett, sprekkfri overflatemorfologi med jevn kornstørrelsesfordeling, ideell for MEMS-applikasjoner med høy pålitelighet.

 ●XRD-karakterisering: Røntgendiffraksjonsmønstre (XRD) bekrefter ren perovskittfasedannelse med en sterk (100) foretrukket orientering, noe som sikrer maksimale piezoelektriske ytelseskoeffisienter.


3. Tekniske spesifikasjoner (egenskaper)

PZT-egenskaper
Polykrystall PZT
Piezoelektrisk konstant d31
200 pC/N
Piezoelektrisk koeffisient e31
-14 C/m²
Curie temperatur
X ℃
Wafer størrelser
4/6/8 tommer tilgjengelig


4. Kjerneapplikasjoner


 ● Piezoelektriske mikromaskinerte ultralydtransdusere (pMUT): Høyfrekvente miniatyriserte arrays for fingeravtrykksensorer, bevegelsesgjenkjenning og ultralydradar for biler.

 ● Kommunikasjon: Nøkkel for å produsere FBAR- eller SAW-filtre i 5G/6G for å oppnå større båndbredde og lavere innsettingstap.

 ● Akustisk MEMS: Gir kraftig transient respons for MEMS-høyttalere og forbedrer Signal-to-Noise Ratio (SNR) for MEMS-mikrofoner.

 ● Presisjonsvæskekontroll: Høyhastighets vibrasjon via d31-modus for nøyaktig kontroll av dråpevolumet i inkjet-skrivehoder på nanoliterskala.

 ● Medisinsk og skjønnhet (mikropumping): Driver medisinske forstøvere eller kosmetiske ultralydpumper med høy pålitelighet og kompakt størrelse.


5. Tilpasningstjenester

I tillegg til standard deponering på Si wafere, tilbyr vi også tilpassede deponeringstjenester:

 ●Tilpasning av film og tykkelse: Avsetning av spesifikke filmtyper og tilpassede tykkelser i henhold til designkrav.

 ●OEM støperi: Aksept av wafere levert fra kunder for høykvalitets piezoelektrisk tynnfilmvekst.

 ●SOI-substratstøtte: Spesialisert avsetning på SOI-wafere med følgende spesifikasjoner:


SOI substrat wafer
Størrelse
Topp Si-motstand
tykkelse
dopingmiddel
Bokslag
6-tommer, 8-tommer
> 5000 ohm/cm




Hot Tags: PZT piezoelektriske wafere (PZT på Si/SOI)
