Wafer Chuck
  • Wafer ChuckWafer Chuck

Wafer Chuck

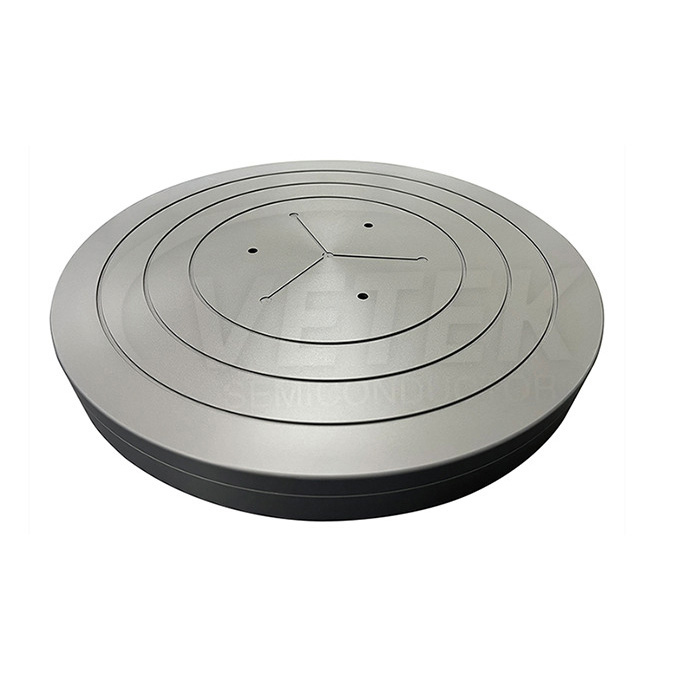

Wafer chunk er et wafer-klemmeverktøy i halvlederprosesser og er mye brukt i PVD, CVD, ETCH og andre prosesser.Vetek Semiconductors wafer-chuck spiller sentrale roller i halvlederproduksjon, og muliggjør rask utgang av høy kvalitet. Med egen produksjon, konkurransedyktige priser og robust FoU-støtte, utmerker Vetek Semiconductor seg i OEM/ODM-tjenester for presisjonskomponenter. Ser frem til din forespørsel.

Som den profesjonelle produsenten vil Vetek Semiconductor gjerne gi deg sic belagt wafer chuck.

Vetek Semiconductor har ISO9001 -sertifisering som dekker utvikling og produksjon av et komplett spekter av komponenter for halvlederenheter. Disse komponentene inkluderer prosessutstyr, deponeringsutstyr, inspeksjonsutstyr, halvlederskive -chucks, flytmålere, kamre, trykkpurningssystemer som plater, blokker, sjakter, ruller, etc. 5. utstyrsprodusenter), Vetek Semiconductor gir halvlederpresisjonskomponenter til topp halvlederutstyr produsenter i USA, verdens største halvledermarked.

Vetek Semiconductors wafer chuck er en faset komponent av wafer sluttinspeksjonsutstyr i produksjonsprosessutstyr for halvlederwafer. Gjennom det systematiske kvalitetskontroll- og inspeksjonssystemet oppnås rask, høy kvalitet og konkurransedyktig produksjon. Kostnadsoptimalisering oppnås gjennom strategisk integrasjon av vår produksjonsinfrastruktur og partnerskap med nasjonale og internasjonale spesialprodusenter for materialer, komponenter, moduler og utstyr.

Vetek Semiconductors halvleder Wafer Chuck brukes i skivedeteksjonsutstyr ved bruk av maskineringsmetoder med høy presisjon og designteknologi for å sikre at flatheten i vakuumskiven Chuck er under 3 μm. Denne grundige tilnærmingen garanterer utmerket ytelse og nøyaktighet ved skiveinspeksjon.

Vetek Semiconductor Core fordel:

1. Produksjon i egen fabrikk

2. Direkte produksjon/distribusjon til ærlige priser.

3. Det interne FoU-senteret gir kvalitetsforbedring og utviklingsstøtte, og deltar aktivt i bedrifts- og nasjonale forskningsstøtteprosjekter for dellokalisering.

4. OEM / ODM


Grunnleggende fysiske egenskaper ved CVD SIC -belegg:

CVD SIC COATING FILM CRYSTAL STRUCTURE

Grunnleggende fysiske egenskaper til CVD SiC-belegg
Eiendom Typisk verdi
Krystallstruktur FCC β -fase polykrystallinsk, hovedsakelig (111) orientert
Tetthet 3,21 g/cm³
Hardhet 2500 Vickers hardhet (500 g belastning)
Kornstørrelse 2 ~ 10mm
Kjemisk renhet 99,99995 %
Varmekapasitet 640 J · kg-1· K.-1
Sublimeringstemperatur 2700 ℃
Bøyestyrke 415 MPa RT 4-punkt
Youngs modul 430 GPA 4pt bøy, 1300 ℃
Termisk konduktivitet 300W · m-1· K.-1
Termisk ekspansjon (CTE) 4,5×10-6K-1


Produksjonsbutikker:

VeTek Semiconductor Production Shop


Oversikt over halvlederbransjens bransjekjede:

Overview of the semiconductor chip epitaxy industry chain
