TAC belegg digel
  • TAC belegg digelTAC belegg digel

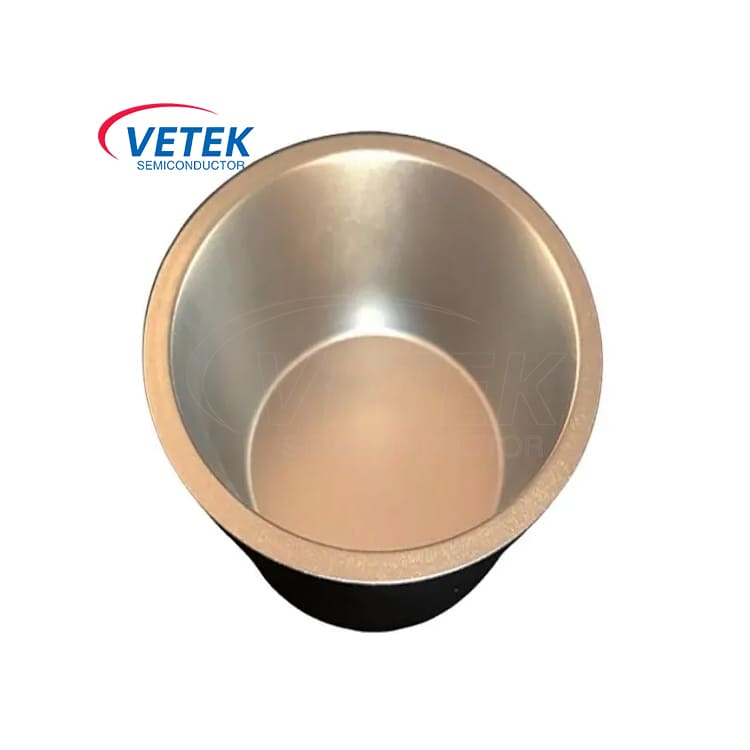

TAC belegg digel

Som en profesjonell TAC -beleggingsgruppeleverandør og produsent i Kina, spiller Vetek Semiconductors TAC -belegg digel en uerstattelig rolle i den enkle krystallvekstprosessen med halvledere med sin utmerkede termiske ledningsevne, enestående kjemisk stabilitet og forbedret korrosjonsmotstand. Velkommen dine videre henvendelser.

Avtaler halvlederCVD TAC -belagte diglerSpill vanligvis følgende nøkkelroller i PVT -metoden SIC enkeltkrystallvekstprosess:


PVT -metoden refererer til å plassere en SiC frø krystall på toppen av TAC -belagte digel, og plassere SIC -pulver som råstoff i bunnen av digelen. I et lukket miljø med høyt temperatur og lavt trykk sublimater SiC, og under virkning av temperaturgradient og konsentrasjonsforskjell,Sic pulveroverføres til nærheten av frøkrystallen, og når en overmettet tilstand etter omkrystallisering. Derfor kan PVT -metoden oppnå kontrollerbar vekst av SIC -krystallstørrelse og spesifikk krystallform.


● Termisk stabilitet av krystallvekst

Vetek Semiconductor TAC -belagte digler har utmerket termisk stabilitet (kan forbli stabil under 2200 ℃), noe som hjelper til med å opprettholde deres strukturelle integritet selv ved de ekstremt høye temperaturene som kreves for en krystallvekst. Denne fysiske egenskapen gjør det mulig for SIC-belagte grafittgropelige for å kontrollere krystallvekstprosessen nøyaktig, noe som resulterer i svært ensartet og defektfrie krystaller.


● Utmerket kjemisk barriere

TAC -belagte digler kombinerer et tantal karbidbelegg med en grafittgruppe med høy renhet for å gi utmerket motstand mot et bredt spekter av etsende kjemikalier og smeltede materialer som ofte oppstår under SiC -enkeltkrystallvekst. Denne egenskapen er avgjørende for å oppnå krystaller av høy kvalitet med minimale feil.


● Demping vibrasjoner for et stabilt vekstmiljø

De utmerkede dempingsegenskapene til TAC -belagte digelen minimerer vibrasjoner og termisk sjokk i grafittgruppen, og bidrar ytterligere til et stabilt og kontrollert krystallvekstmiljø. Ved å avbøte disse potensielle kildene til interferens, muliggjør TAC -belegget veksten av større, mer ensartede krystaller med redusert defekttetthet, til slutt øke enhetsutbyttet og forbedre enhetens ytelse.


● Utmerket varmeledningsevne

Veteksemicons belagte digler har utmerket termisk konduktivitet, noe som hjelper grafittgruppen til å overføre varme raskt og jevnt. Dette bestemmer den nøyaktige kontrollen av temperaturen gjennom krystallvekstprosessen, og minimerer krystalldefekter forårsaket av termiske gradienter.


Tantal karbid (TAC) belegg på et mikroskopisk tverrsnitt

Tantalum carbide (TaC) coating on a microscopic cross-section


Fysiske egenskaper tilTantal karbidbelegg

Fysiske egenskaper ved TAC -belegg
Tetthet
14.3 (g/cm³)
Spesifikk emissivitet
0.3
Termisk ekspansjonskoeffisient
6.3*10-6/K
Hardness (HK)
2000 HK
Motstand
1 × 10-5Ohm*cm
Termisk stabilitet
<2500 ℃
Endringer i grafittstørrelse
-10 ~ -20um
Beleggstykkelse
≥20um typisk verdi (35um ± 10um)

Vetek Semiconductor Production Shops

SiC Coating Graphite substrateTaC Coating Crucible testSilicon carbide ceramic processingSemiconductor process equipment
