Vakuum chuck

Søknad:

Et vakuum -chuck med høy effektivitet laget for presis adsorpsjon og fast fiksering av skiver og ingotter. Det er godt egnet for situasjoner inkludert halvlederproduksjon, skiving, presisjonsbehandling, epitaksi med høy temperatur, etsing og ionimplantasjon.

Kjerneparametere:

● Justerbar porøsitet (fra 10 - 200μm).
● I stand til å motstå ultra -høye temperaturer (opp til ≤1600 ° C) og vise utmerket termisk sjokkmotstand.
● Adsorpsjonsvakuum: Standarden er - 90kpa (tilpasses for å nå 100 kpa).

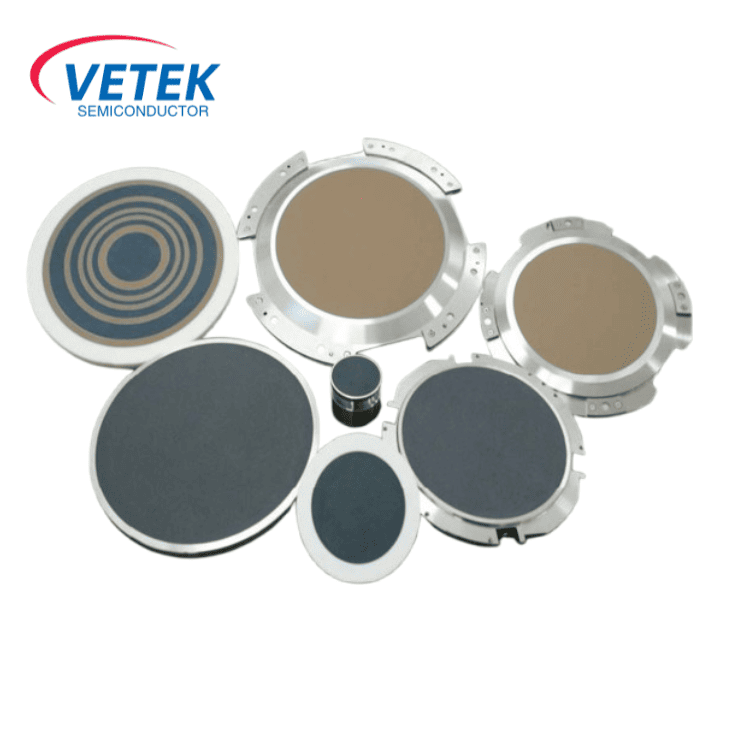

● Sugekoppdimensjoner: Kan støtte 4/6/8/12 - tommers skiver, og ingotstørrelsen kan skreddersys etter spesifikke behov.

Ⅰ. Beskrivelse

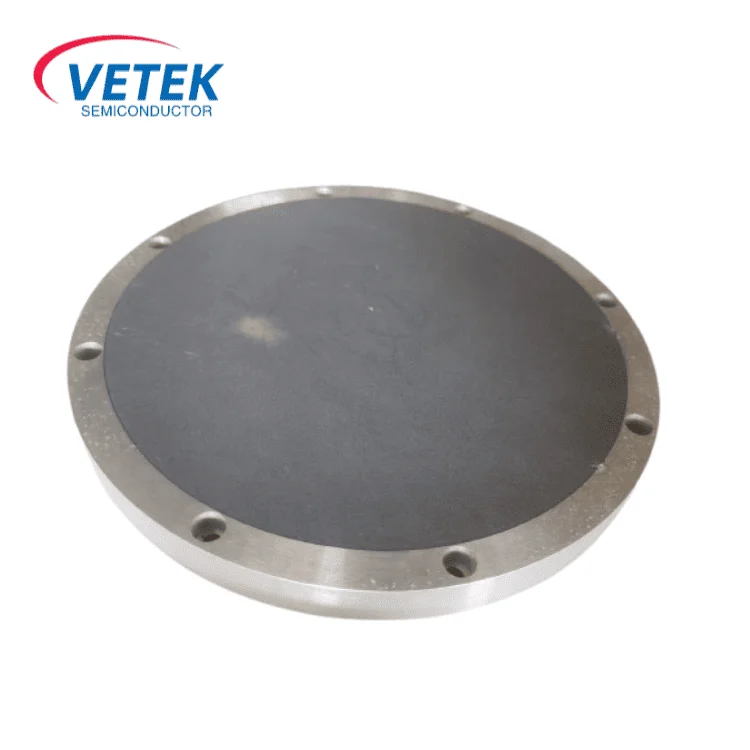

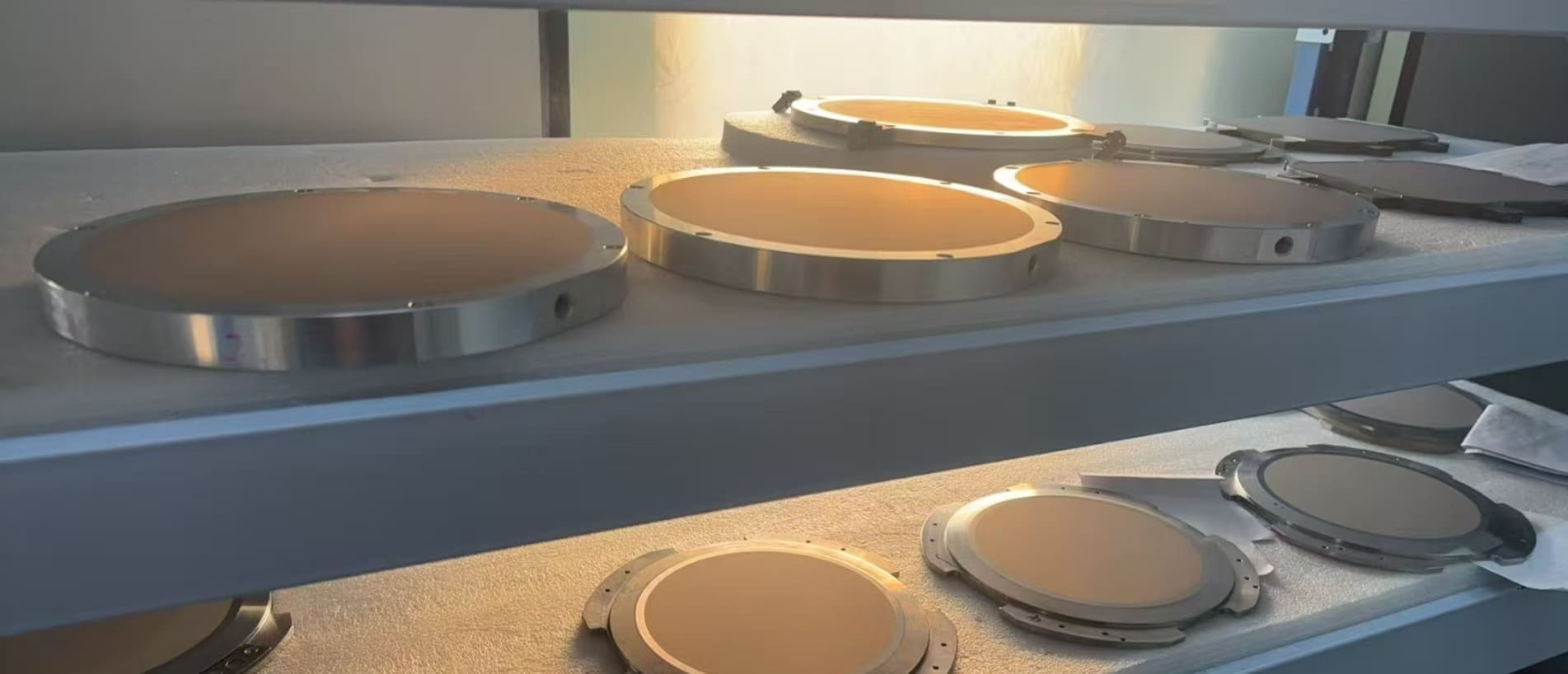

Veteksemicon keramisk vakuum chuck bruker en kombinert struktur av porøs keramikk og en ytre ring av metall. Gjennom personlig utforming av luftkanaler og porer, innser den en jevn fordeling av adsorpsjonskraft og høy stabilitet. Denne chuck er passende for halvlederproduksjon, kutting av skive, presisjonsbehandling, etc. Den kan fungere i høye temperaturer og høye hastighetsbevegelsesinnstillinger og oppfyller kompatibilitetskravene til skiver/ingotter i forskjellige størrelser.

Ⅱ. Kjernestruktur og materielle fordeler

Flerlags komposittoppsett:

✔ Overflatelag: Laget av porøs keramikk (du kan velge mellom porøs silisiumkarbid eller porøs grafitt). Porediameteren kan justeres (10 - 200μm), noe som garanterer at adsorpsjonskraften blir jevn overført til skivenes overflate, og dermed forhindrer lokal belastning oppbygging.

✔ Matrise: Sammensatt av en svært stiv metallramme (enten rustfritt stål eller aluminiumslegering) for å tilby strukturell støtte og lufttetthet.

✔ Airways and Pores: De nøyaktig bearbeidede indre luftveiene danner et nettverk, sammen med jevnt avstand mikroporer. Dette oppsettet støtter rask vakuumekstraksjon (adsorpsjonskraft kan nå opp til - 90kpa) og øyeblikkelig utgivelse.

Ⅲ . Sammenligning av MAteriale egenskaper

1. Sammenligning av materialegenskaper

2. Søknadsscenarier og saker

✔ Halvleder Fabricatio

Epitaksial vekst: Den kan adsorbere SIC -skiver ved høye temperaturer, og forhindre at skiverne vrir seg og blir forurenset.

Litografi og etsing: Det muliggjør presis posisjonering på høyhastighets bevegelige plattformer (akselerasjon ≤10g), og sikrer nøyaktigheten av grafisk justering.

✔ Ingot -prosessering

Kutting og sliping: Det kan adsorbere tunge ingots (som safir og silisium - karbidinngaver), redusere kantsprekker på grunn av vibrasjon.

✔ Vitenskapelig forskning og spesielle teknologier

Annealing av høye temperaturer: Porøst silisium - Karbidsugkopper kan fungere kontinuerlig ved 1600 ° C uten deformasjon eller ventilasjonsforurensning.

Vakuumbelegg: Med en høye luft - tetthetsdesign kan den tilpasse seg PVD/CVD -hulromsmiljøet.

3. Tilpasset service

✔ Vi tilbyr tilpasning for størrelse og belastning.

✔ Stomata og luftvei kan optimaliseres for å oppfylle spesifikke krav.

✔ Det kan tilpasses spesielle miljøer.

Ⅳ. FAQ:

Hvordan oppnår vakuum chucks skivekompatibilitet med flere størrelser (f.eks. 12/8/6 ")?

Spørsmål: Hvordan passer en enkelt chuck inn i en 12-tommers, 8-tommers og 6-tommers skive samtidig? Er fysisk omstilling nødvendig?

EN:Flerdimensjonal kompatibilitet gjennom adaptiv luftvei og stomatal partisjonering:

✔ Dynamisk stomatal kontroll: Stomataen på overflaten av suckeren er fordelt i et ringområde, og luftkretsen i forskjellige områder styres av en ekstern ventil.

For eksempel, når du absorberer en 8-tommers skive, er bare porene i det sentrale området aktivert og de ytre porene er lukket (for å unngå lekkasje av adsorpsjonskraft).

✔ Fleksibel luftveisdesign: Portnettet har en modulær utforming som samsvarer med kantprofilene til skiver i forskjellige størrelser for å sikre ensartet adsorpsjonskraftdekning. og Fordeler er som følger:

Null maskinvarebytte: Ingen grunn til å fjerne eller erstatte sugekoppen, gjennom programvare eller gassventilbryter kan tilpasses forskjellige størrelser.

Kostnadsbesparelser: Reduser renoveringskostnader for utstyr og driftsstans, og øker fleksibiliteten til produksjonslinjen.
