Utviklingen av CVD-SiC fra tynnfilmbelegg til bulkmaterialer

Materialer med høy renhet er avgjørende for fremstilling av halvledere. Disse prosessene involverer ekstrem varme og etsende kjemikalier. CVD-SiC (Chemical Vapor Deposition Silicon Carbide) gir nødvendig stabilitet og styrke. Det er nå et primærvalg for avanserte utstyrsdeler på grunn av sin høye renhet og tetthet.

1. Kjerneprinsippene for CVD-teknologi

CVD står for Chemical Vapor Deposition. Denne prosessen skaper faste materialer fra gassfasekjemiske reaksjoner. Produsenter bruker vanligvis organiske forløpere som Methyltrichlorosilane (MTS). Hydrogen fungerer som bæregassen for denne blandingen.

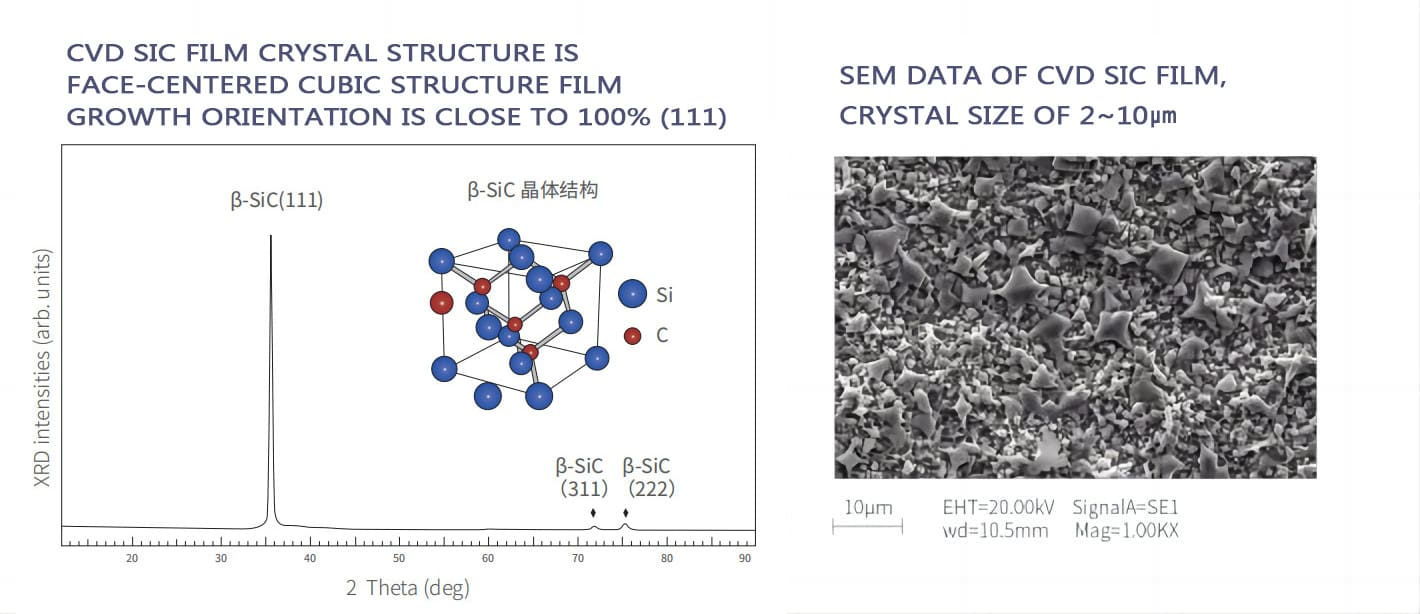

Prosessen foregår i et reaksjonskammer oppvarmet mellom 1100°C og 1500°C. Gassformige molekyler brytes ned og rekombinerer på den varme substratoverflaten. Beta-SiC-krystaller vokser lag for lag, atom for atom. Denne metoden sikrer ekstremt høy kjemisk renhet, ofte over 99,999 %. Det resulterende materialet når en fysisk tetthet svært nær teoretiske grenser.

2. SiC-belegg på grafittunderlag

Halvlederindustrien bruker grafitt for sine utmerkede termiske egenskaper. Imidlertid er grafitt porøs og avgir partikler ved høye temperaturer. Det lar også gasser lett trenge gjennom. Produsenter løser disse problemene med CVD-prosessen. De legger en tynn SiC-film på grafittoverflaten. Dette laget er vanligvis 100μm til 200μm tykt.

Belegget fungerer som en fysisk barriere. Det forhindrer grafittpartikler fra å forurense produksjonsmiljøet. Den motstår også erosjon fra etsende gasser som ammoniakk (NH3). En viktig applikasjon er MOCVD Susceptor. Denne designen kombinerer den termiske jevnheten til grafitt med den kjemiske stabiliteten til silisiumkarbid. Det holder epitaksiallaget rent under vekst.

3. CVD-deponerte bulkmaterialer

Noen prosesser krever ekstrem erosjonsmotstand. Andre må eliminere underlaget helt. I disse tilfellene er Bulk SiC den beste løsningen. Bulkdeponering krever svært nøyaktig kontroll av reaksjonsparametere. Avsetningssyklusen varer mye lenger for å vokse tykke lag. Disse lagene når flere millimeter eller til og med centimeter i tykkelse.

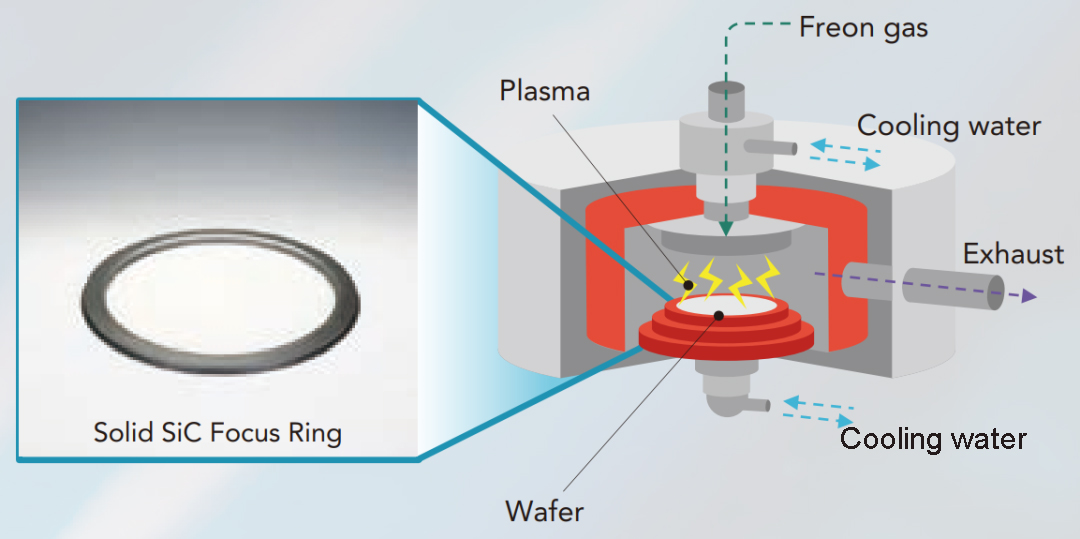

Ingeniører fjerner det originale underlaget for å oppnå en ren silisiumkarbiddel. Disse komponentene er kritiske for tørretsingsutstyr. For eksempel, Focus Ring står overfor direkte eksponering for høyenergiplasma. Bulk CVD-SiC har svært lave urenhetsnivåer. Det gir overlegen motstand mot plasmaerosjon. Dette forlenger levetiden til utstyrsdelene betydelig.

4. Tekniske fordeler med CVD-prosessen

CVD-SiC utkonkurrerer tradisjonelle press-sintrede materialer på flere måter:

Høy renhet:Gassfase-forløpere tillater dyp rensing. Materialet inneholder ingen metalliske bindemidler. Dette forhindrer metallionforurensning under waferbehandling.

Tett mikrostruktur:Atomstablingen skaper en ikke-porøs struktur. Dette resulterer i utmerket varmeledningsevne og mekanisk hardhet.

Isotropiske egenskaper:CVD-SiC opprettholder konsistent ytelse i alle retninger. Den motstår feil fra termisk stress under komplekse driftsforhold.

CVD-SiC-teknologi støtter halvlederindustrien gjennom både belegg og bulkstrukturer. Hos Vetek Semiconductor følger vi de siste fremskrittene innen materialvitenskap. Vi er dedikert til å tilby høykvalitets silisiumkarbidløsninger for industrien.
