Silisiumkarbidepitaxi

Utarbeidelsen av høykvalitets silisiumkarbidepitaksi avhenger av avansert teknologi og utstyr og utstyrstilbehør. For tiden er den mest brukte silisiumkarbidepitakse-vekstmetoden kjemisk dampavsetning (CVD). Den har fordelene med presis kontroll av epitaksial filmtykkelse og dopingkonsentrasjon, færre defekter, moderat veksthastighet, automatisk prosesskontroll, etc., og er en pålitelig teknologi som har vært vellykket brukt kommersielt.

Silisiumkarbid-CVD-epitaksi bruker generelt varmvegg- eller varmvegg-CVD-utstyr, som sikrer fortsettelsen av epitaksylag 4H krystallinsk SiC under høye veksttemperaturforhold (1500 ~ 1700 ℃), varmvegg eller varmvegg-CVD etter år med utvikling, ifølge forholdet mellom innløpsluftstrømretningen og substratoverflaten, Reaksjonskammeret kan deles inn i horisontal strukturreaktor og vertikal strukturreaktor.

Det er tre hovedindikatorer for kvaliteten på SIC epitaksial ovn, den første er epitaksial vekst ytelse, inkludert tykkelse uniformitet, doping uniformitet, defekt rate og vekstrate; Den andre er temperaturytelsen til selve utstyret, inkludert oppvarmings-/kjølehastighet, maksimal temperatur, temperaturensartethet; Til slutt, kostnadsytelsen til selve utstyret, inkludert prisen og kapasiteten til en enkelt enhet.

Tre typer silisiumkarbid epitaksial vekst ovn og kjerne tilbehør forskjeller

Varmvegg horisontal CVD (typisk modell PE1O6 fra LPE-selskapet), varmvegg planetarisk CVD (typisk modell Aixtron G5WWC/G10) og quasi-hot wall CVD (representert av EPIREVOS6 fra Nuflare-selskapet) er de generelle tekniske løsningene for epitaksialutstyr som har blitt realisert i kommersielle applikasjoner på dette stadiet. De tre tekniske enhetene har også sine egne egenskaper og kan velges etter behov. Strukturen deres er vist som følger:

De tilsvarende kjernekomponentene er som følger:

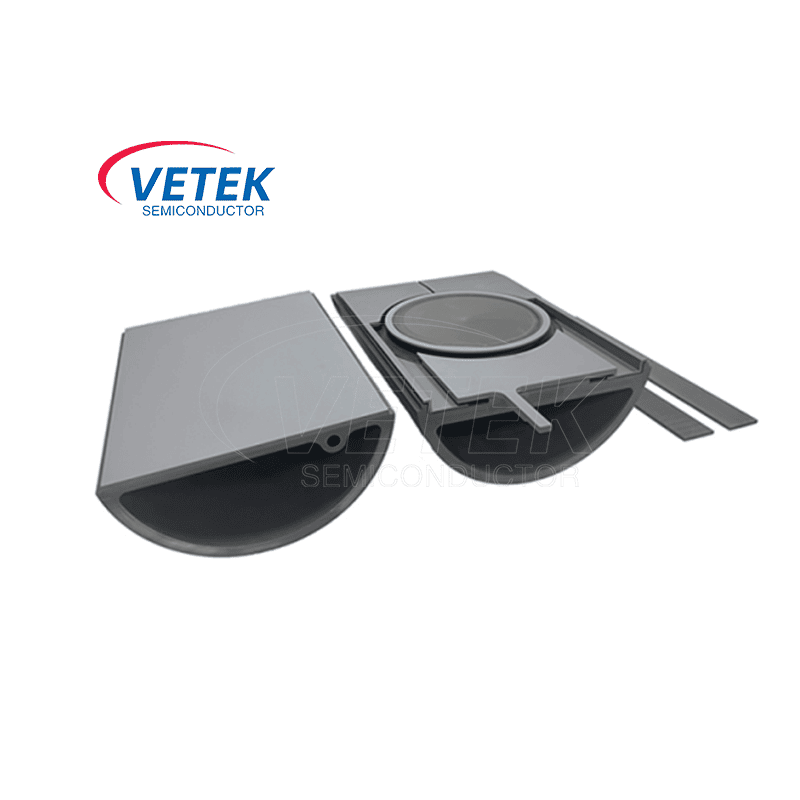

(a) Varmvegg horisontal type kjernedel- Halfmoon Parts består av

Nedstrøms isolasjon

Hovedisolasjon øvre

Øvre halvmåne

Oppstrøms isolasjon

Overgangsstykke 2

Overgangsstykke 1

Utvendig luftdyse

Konisk snorkel

Ytre argongassmunnstykke

Argongass munnstykke

Wafer støtteplate

Sentreringsstift

Sentralvakt

Nedstrøms venstre beskyttelsesdeksel

Nedstrøms høyre beskyttelsesdeksel

Oppstrøms venstre beskyttelsesdeksel

Oppstrøms høyre beskyttelsesdeksel

Sidevegg

Grafittring

Beskyttende filt

Støttende filt

Kontaktblokk

Gassutløpssylinder

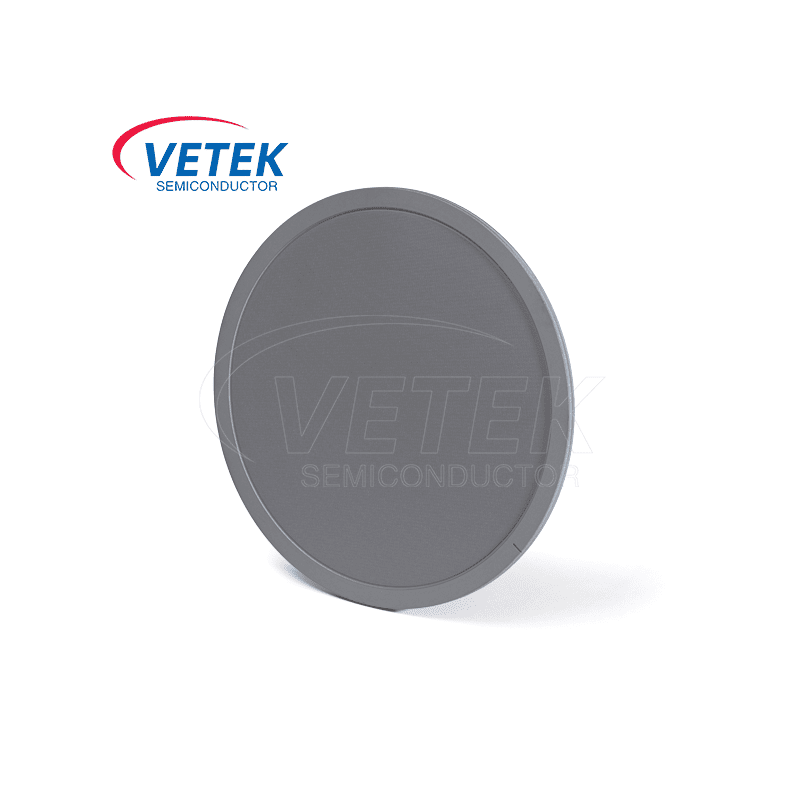

(b) Planetarisk type varmvegg

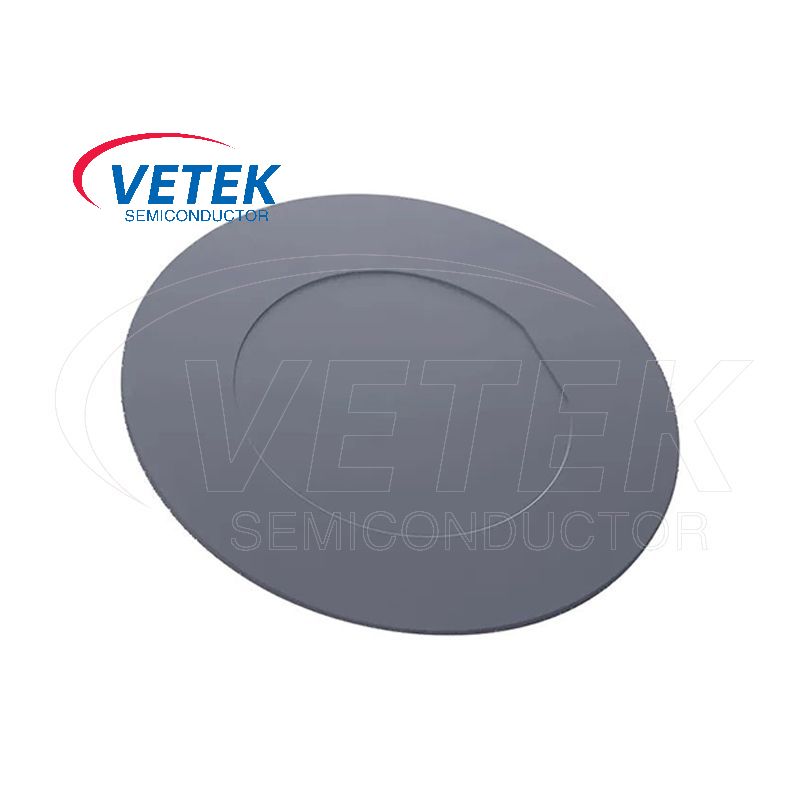

SiC-belegg Planetary Disk & TaC-belagt Planetary Disk

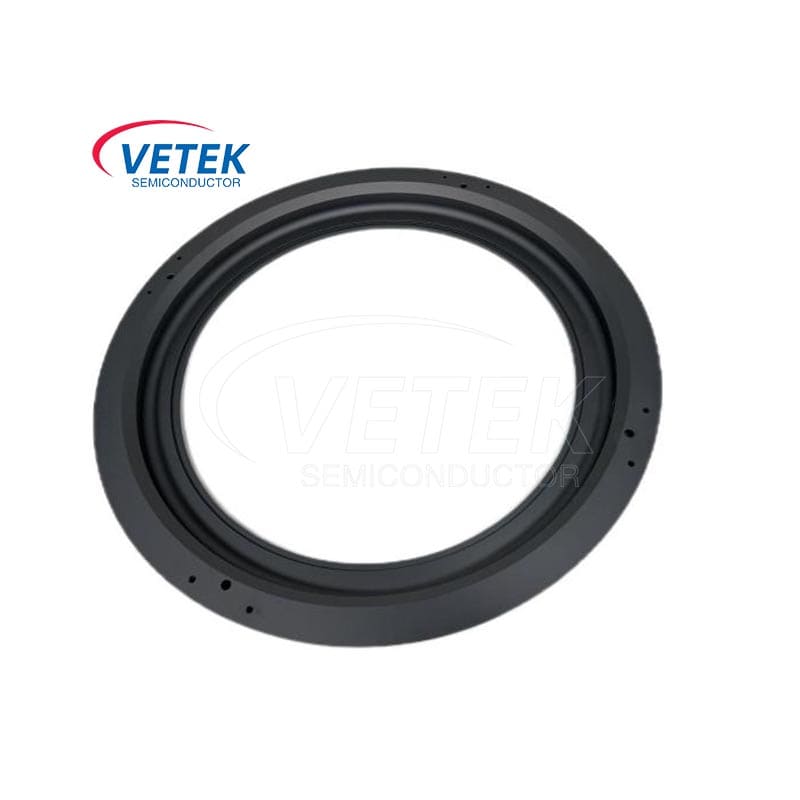

(c) Kvasitermisk veggstående type

Nuflare (Japan): Dette selskapet tilbyr vertikale tokammerovner som bidrar til økt produksjonsutbytte. Utstyret har høyhastighetsrotasjon på opptil 1000 omdreininger per minutt, noe som er svært fordelaktig for epitaksial jevnhet. I tillegg skiller luftstrømretningen seg fra annet utstyr, og er vertikalt nedover, og minimerer dermed genereringen av partikler og reduserer sannsynligheten for at partikkeldråper faller ned på skivene. Vi leverer kjerne SiC-belagt grafittkomponenter til dette utstyret.

Som en leverandør av SiC epitaksial utstyrskomponenter, er VeTek Semiconductor forpliktet til å gi kundene høykvalitets beleggskomponenter for å støtte vellykket implementering av SiC epitaksi.
