PZT piezoelektriske wafere: Høyytelsesløsninger for neste generasjons MEMS

I en tid med rask utvikling av MEMS (Micro-Electromechanical Systems) er valg av riktig piezoelektrisk materiale en beslutning om enhetens ytelse. PZT (Lead Zirconate Titanate) tynnfilmskiver har dukket opp som det fremste valget over alternativer som AlN (aluminiumnitrid), og tilbyr overlegen elektromekanisk kobling for banebrytende sensorer og aktuatorer.

Vetek Semiconductor leverer bransjeledende PZT-on-Si/SOI wafere. Ved å utnytte avansert tynnfilmavsetning, leverer vi eksepsjonell filmensartethet og krystallinsk kvalitet, spesielt utviklet for å overvinne vanlige industrihindringer som filmtretthet og ytelsesforringelse.

Kjernearkitektur: Synergien mellom Pt og PZT

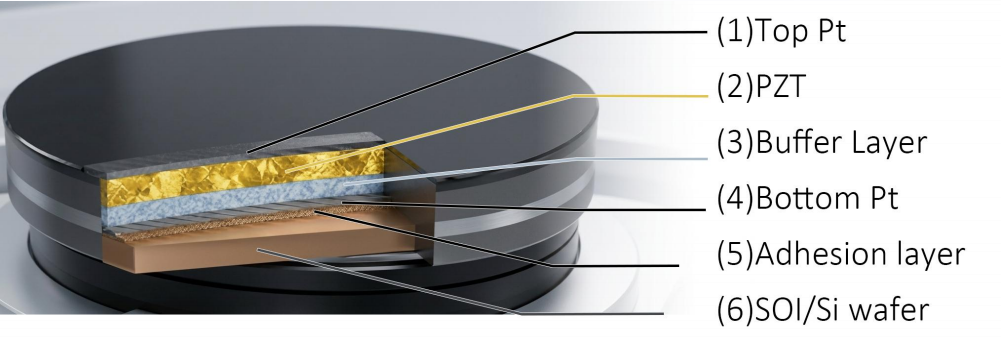

Integriteten til flerlagsstabelen er grunnleggende for ferroelektrisk ytelse. Våre wafere bruker en presisjonskonstruert stabel av metalliske elektroder og keramiske tynne filmer:

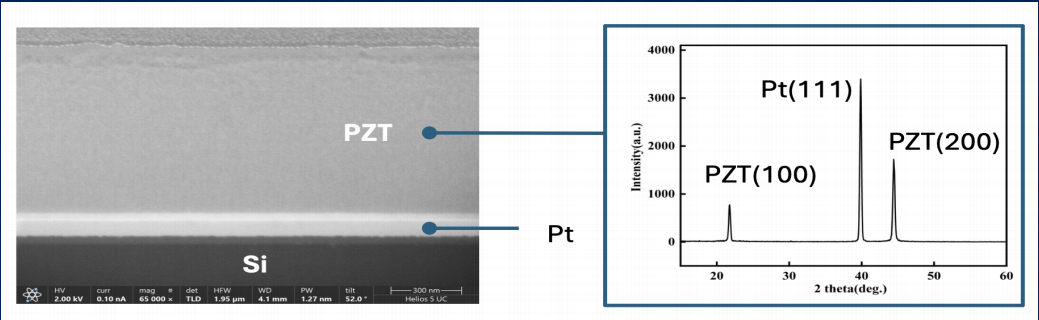

• PZT piezoelektriske kjerne:Prosessen vår fokuserer på streng kontroll av krystallorientering. I følge Muralt (2000) gir PZT med en (100) eller (001) foretrukket orientering en betydelig høyere langsgående piezoelektrisk konstant. Veteks optimaliserte avsetning sikrer en sterk (100) orientering, noe som muliggjør massiv energiutgang selv ved tykkelser på mikronnivå.
• Det kritiske Pt-elektrodelaget:Platina (Pt) fungerer som både den elektriske kanalen og vekstmalen for PZT. Kjent for sin høye ledningsevne og termiske stabilitet i oksygenrike miljøer, er Pt industriens gullstandard for bunnelektroder (Takahashi et al., 1994). Vi opprettholder ultralav overflateruhet (Ra <= 1,0 nm) for å gi et ideelt grensesnitt for PZT-kjernedannelse.
• Integrerte bufferlag:For å undertrykke elementær diffusjon mellom PZT og silisiumsubstratet, inkorporerer vi et presisjonsbufferlagssystem. Disse lagene fungerer som en fysisk barriere og stressbuffer, forhindrer filmdelaminering og sikrer den mekaniske påliteligheten til hele waferen under kompleks MEMS-etsing.

Målapplikasjoner: Hvor brukes PZT?

Høyytelses PZT-skiver er avgjørende for applikasjoner som krever presis mekanisk-til-elektrisk sensing eller elektrisk-til-mekanisk aktivering:

• Forbrukerelektronikk (PMUT):Målkunder inkluderer produsenter av smarttelefonmoduler og biometriske sikkerhetsfirmaer. Bruksområde: PZT-filmer genererer høyfrekvente ultralydbølger for fingeravtrykksføling under skjermen. Sammenlignet med eldre løsninger tilbyr PZT-baserte PMUT-er dypere penetrasjon og høyere oppløsning (Akbari et al., 2016), noe som muliggjør sikker 3D-biometrisk autentisering.
• Telekommunikasjon (RF MEMS):Målkunder inkluderer RF front-end chip designere og 5G/6G infrastrukturleverandører. Bruksområde: Bruk av PZTs høye elektromekaniske koblingskoeffisient for å lage avstembare filtre. Dette minimerer signaltap og utvider båndbredden, noe som er avgjørende for håndtering av spekteroverbelastning i 5G-nettverk.
• Industriell utskrift:Målkunder inkluderer produsenter av industrielle blekkskrivere og produsenter av fleksibel skjerm (OLED). Bruksområde: PZT-skiver er mikromaskinert til ultraraske aktuatorer. Ved å deformere blekkkammeret øyeblikkelig oppnår de pico-liters presisjonsvæskedispensering, en hjørnestein for OLED-produksjon og høyoppløselig 3D-utskrift.
• Helsetjenester:Målkunder inkluderer forskning og utvikling av medisinsk utstyr og oppstart av håndholdt ultralyd. Bruksområde: Kjøring av intravaskulær ultralyd (IVUS) prober for intern avbildning. Den fungerer også som hjertet i høyeffektive, stille medisinske forstøvere for målrettet medikamentlevering.
• Bil:Målkunder inkluderer leverandører av løsninger for autonom kjøring og smarte cockpit-HMI-utviklere. Use Case: Utvide deteksjonsområdet til ultralydsensorer i biler. I tillegg gir den Haptic Feedback på berøringsskjermer, og simulerer den taktile følelsen av fysiske knapper.

Hvorfor velge Vetek Semiconductor?

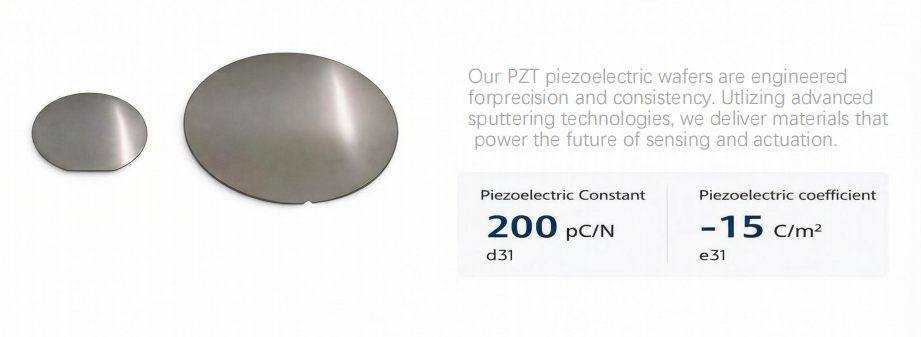

• Overlegne parametere:Piezoelektrisk konstant d31 når typisk 200 pC/N, med en e31 koeffisient stabil på -15 C/m2.
• Allsidige underlag:Tilgjengelig i 6-tommers og 8-tommers formater, inkludert SOI-substrater med høy resistivitet (> 5000 ohm/cm).
• Skreddersydd tilpasning:Vi støtter kundeleverte wafers (støperitjeneste) og kan tilpasse tykkelsesforholdet til PZT- og Pt-lag for å matche dine spesifikke resonansfrekvenskrav.

Forfatter:Sera Lee

Akademiske referanser:

[1] Muralt, P. (2000). "PZT tynne filmer for mikrosensorer og aktuatorer: problemer og fremgang."Journal of Micromechanics and Microengineering.

[2] Trolier-McKinstry, S., et al. (2018). "Piezoelektriske tynne filmer for MEMS."Årlig gjennomgang av materialforskning.

[3] Akbari, M., et al. (2016). "Piezoelektriske mikromaskinerte ultralydtransdusere (pMUTs) for Medical Imaging."I piezoelektriske MEMS-resonatorer.
