Kjernekonklusjon:Å velge riktig CVD SiC, TaC-belegg eller Solid SiC bestemmer direkte partikkelnivåer og komponentlevetid på epitaksi/etselinjer. Denne artikkelen gir klare utvalgsgrenser etter temperatur, atmosfære og prosess, matchet med viktige utstyrsløsninger og nøkkeltall, for å hjelpe deg med å ta raske beslutninger og redusere risiko.

I GaN MOCVD-prosesser kan grafittbaserte SiC-belagte susceptorer typisk fungere stabilt i hundrevis av timer ved 1100°C under NH3/H2-atmosfære; På grunn av ujevnhet i termisk felt kan imidlertid forskjeller i beleggets levetid mellom kant- og senterområder overstige 50 %. I SiC PVT-krystallvekstprosesser, når temperaturen overstiger 1600 °C, begynner SiC-belegget å sublimere og dekomponere, noe som krever bytte til TaC-belegg eller Solid SiC-løsninger. Konsekvensene av å velge feil komponentmateriale - i beste fall bytte ut forbruksvarer hver 2.–3. måned; i verste fall skrot av en hel ovn med wafere på grunn av partikkelforurensning. Denne artikkelen er skrevet av VeTek Semiconductors tekniske team (under veiledning av Dr. Xiao), med sikte på å etablere et systematisk beslutningsrammeverk av "utstyrsmodell → prosessforhold → komponentvalg → levetidsforventning" for epitaksi/etsing/PVT-ingeniører, som hjelper deg raskt å matche materialer, kontrollere partikler og evaluere leverandører.

1. Hvordan velge SiC-belegg, TaC-belegg eller Solid SiC basert på prosessforhold?

Kjernekonklusjon:Bestem deg for de tre dimensjonene "temperatur → atmosfære → prosesstype": prioriter CVD SiC-belegg ved ≤1600°C; velg TaC for >2000°C eller sterkt korrosive atmosfærer; prioriter Solid SiC for etsing og scenarier med ultrahøy renslighet.

Når de foretar faktiske produksjonslinjevalg, spør ingeniører oftest: "For Aixtron/Veeco-utstyret mitt, som kjører GaN eller SiC-epitaxy, ved hvilken temperatur og under hvilken atmosfære, hvilket belegg skal jeg bruke?" Svaret er ikke komplisert, men de tre dimensjonene må kobles sammen.

Temperaturvinduet er den første terskelen

CVD SiC-belegg kan fortsatt opprettholde strukturell integritet under omtrent 2000–2100 °C. Utenfor dette området oppstår inkongruent fordampning (fortrinnsvis silisiumfordampning), noe som fører til ru overflate og økte partikler. TaC-belegg har et smeltepunkt så høyt som 3880°C og kan opprettholde ekstremt lavt damptrykk selv i PVT-krystallvekstmiljøer over 2400°C. Solid SiC har ingen problemer med belegg-substratgrensesnitt og er egnet for etsing av kammerkomponenter som utsettes for gjentatt termisk sjokk.

Atmosfære og korrosivitet bestemmer beleggets kjemiske stabilitet

I miljøer som inneholder NH₃, H₂ eller klorbaserte gasser, fungerer SiC-belegg godt, men korrosjonshastigheten til SiC av høytemperatur-hydrogen er betydelig høyere enn for TaC. Eksperimentelle data viser at korrosjonshastigheten til TaC i høytemperaturammoniakk er omtrent 1/6 av SiC, og i hydrogen kan den til og med være så lav som 1/10. Derfor bruker standardbetingelser for SiC-epitaksi eller GaN MOCVD for det meste SiC-belegg, mens scenarier med høy korrosjon eller ultrahøy temperatur må bytte til TaC.

Matching av prosesstype og komponentfunksjon

• GaN MOCVD / Si-epitaksi: Prioriter høyrent grafitt + CVD SiC-belagt susceptor, forvarmingsring

• SiC PVT-krystallvekst: Anbefaler på det sterkeste TaC-belegg for grafitt-varmesonekomponenter

• Plasma-etsing (fokusring, etc.): Solid SiC eller SiC-belagt grafitt begge mulig, avhengig av partikkelkrav og kostnad

• Kammerkritiske deler som er ekstremt følsomme for partikler: Prioriter Solid SiC uten belegggrensesnitt

Figur 1 – VeTek hovedproduktutstilling

2. Aixtron/Veeco Graphite Susceptor-kompatibilitet og tilpassede erstatningsløsninger

Kjernekonklusjon:VeTek støtter 1:1-tilpasning basert på kundetegninger eller originale reservedeler, som dekker store plattformer som Aixtron G10, Veeco K465i, ASM Epsilon, etc. Standardprodukter kan sendes raskt; tilpassede deler tar vanligvis 3–6 uker.

Det mange ingeniører bekymrer seg mest for er ikke "om det kan lages", men "om det kan være like stabilt som originaldeler, med kontrollerbar ledetid og komplette inspeksjonsrapporter tilgjengelig." En av VeTeks kjernefunksjoner er full tilpasning i henhold til tegninger, samtidig som den forblir kompatibel med store utstyrsmerker.

Hurtigreferanse for hovedutstyrskompatibilitet

Tabellen nedenfor kan brukes direkte for intern teknisk gjennomgang eller anskaffelsesevaluering:

I faktiske prosjekter mottar vi ofte originale reservedeler eller CMM-tegninger fra kunder. Det tekniske teamet vil, etter å ha bekreftet termisk felttilpasning og dimensjonstoleranser, gi anbefalinger om underlagets renhet, beleggtykkelse og overflateruhet, og levere prøver for kundeverifisering på verktøyet.

3. Nøkkeltall for CVD SiC-beleggtykkelsesenhet og partikkelkontroll

Kjernekonklusjon:Tykkelsenhet kontrollert innenfor ±5 %, tetthet nær teoretisk verdi og kontrollerbar overflateruhet er kjernen for å undertrykke pulveravgivelse og partikkelforurensning. Renhetsmålet er under 5 ppm, med kritiske metallurenheter sporet av GDMS/ICP-OES.

Partikkelproblemer er nesten marerittet til enhver epitaksiingeniør. Når belegget har lokale tynne flekker, porer eller mikrosprekker, vil pulveret avgis under gjentatt termisk syklus og korrosivt gassangrep, noe som direkte øker wafer-defekttettheten.

Tykkelse og enhetlighet

Typisk CVD SiC-beleggtykkelse er 100–200 μm. Gjennom prosessparameter og strømningsfeltkontroll stabiliserer VeTek tykkelsesuniformiteten innenfor ±5 %. Etter mer enn 1000 termiske sjokksykluser (romtemperatur ↔ 1100°C), viser belegget ingen delaminering og kan oppfylle de strenge GaN MOCVD-kravene for partikkeldefekter ≤0,1/cm².

Renhet og inspeksjon

Total renhet av belegg og komponenter kan være lavere enn 5 ppm, med noen produkter som når 99,99995 %. Vi bruker ICP-OES og GDMS for spormetallanalyse for å sikre at kritiske urenheter som Fe og Ni forblir på kontrollerbare nivåer, og unngår interferens med epitaksiallagsdoping eller bærerkonsentrasjon.

Tetthet og overflatetilstand

Det polykrystallinske β-SiC-laget dannet ved CVD-prosessen har tetthet nær den teoretiske verdien (ca. 3,21 g/cm³) med ekstremt lav porøsitet. Overflateruhet (Ra) kan justeres i henhold til kundens prosesskrav, noe som sikrer tilstrekkelig mekanisk sammenlåsing samtidig som man unngår å bli en partikkelgenereringskilde.

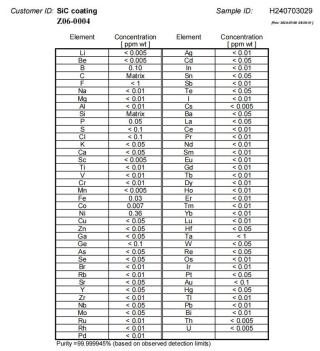

Figur 2 – GDMS inspeksjonsrapport for CVD SiC-belegg

4. Kasusstudie: Løse kantguling for å forbedre beleggutbyttet fra 50 % til 90 %

Kjernekonklusjon:Ved nøyaktig å kontrollere den innledende avsetningshastigheten og strømningsfeltet for å eliminere mikrostress, forbedret VeTek beleggutbyttet til en kundes MOCVD-grafittsusceptor fra omtrent 50 % til 90 %, og forlenget levetiden betydelig.

Dette er en ekte historie som skjedde på produksjonslinjen. Kunden rapporterte kantguling og tendens til å flasse på noen grafittsusceptorer, noe som førte til at det totale beleggutbyttet til partiet holdt seg rundt 50 % i lang tid, med høye linjevedlikeholdskostnader og waferrisiko.

Etter at det tekniske teamet ledet av Dr. Xiao grep inn, ble det fokusert på to retninger: For det første var avsetningshastigheten i den innledende fasen for høy, noe som forårsaket intern spenningsakkumulering i belegget; for det andre førte strømningsfeltforskjeller mellom kant- og senterregionene til lokal overtykkelse eller undertykkelse. Ved å optimalisere MTS/H₂-forholdet, avsetningstemperaturprofilen og armaturens strømningsfeltdesign, ble mikrostress effektivt utløst. Til syvende og sist stabiliserte beleggutbyttet for den batchen og påfølgende produksjon seg over 90 %, kundens erstatningssyklus ble klart forlenget, og partikkelklagene falt betydelig.

Denne saken demonstrerer: «å kunne belegge» er bare utgangspunktet; "Belegg stabilt, varer lenge og kontrollerer partikler" er den virkelige verdien ingeniører bryr seg om. Data snakker høyere enn noen kampanje.

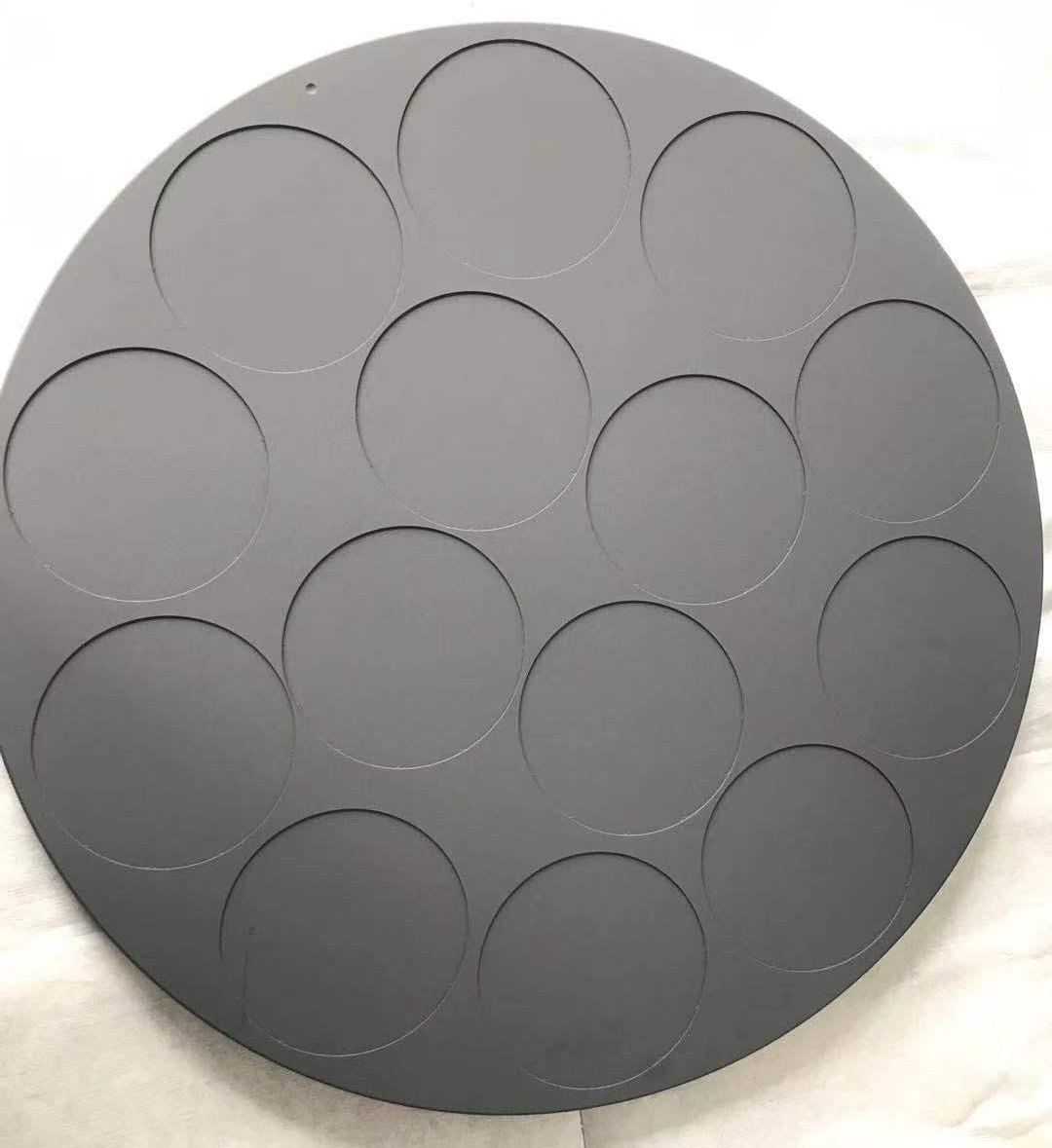

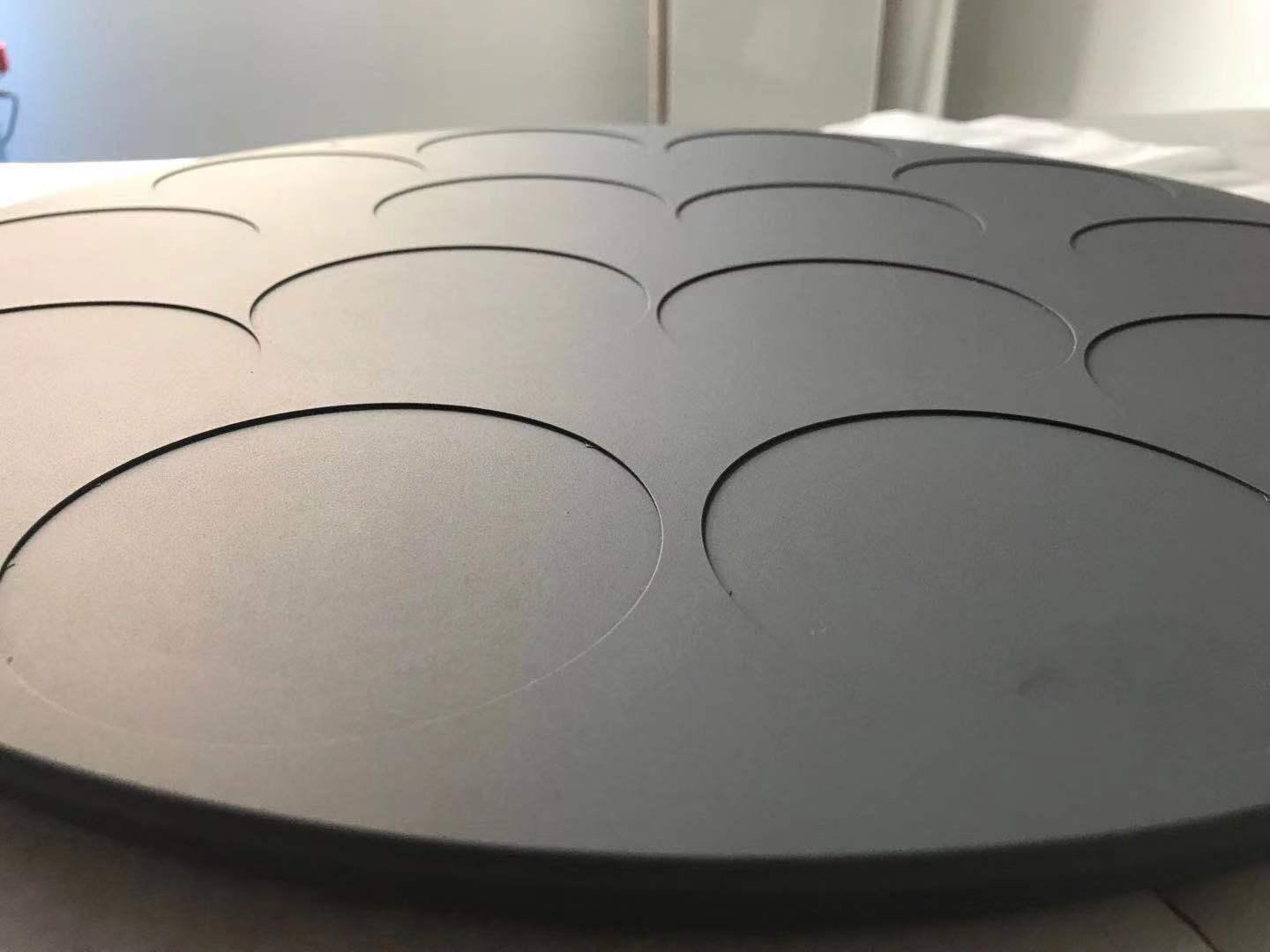

Figur 3 – Høyrent CVD-silisiumkarbidbelagt grafittsusceptor med jevn overflatefarge og ingen defekter

5. Forskjeller mellom solid SiC og belagte grafittdeler og aktuelle scenarier

Kjernekonklusjon:Belagte grafittdeler har lavere kostnader og raskere termisk respons, egnet for de fleste epitaksi-susceptorer; Solid SiC har ingen grensesnittrisiko og sterkere plasmamotstand, egnet for høykravede etsekomponenter og scenarier med ultralang levetid.

Mange utvalgsmøter sliter med: skal vi bruke belagt grafitt eller gå direkte til Solid SiC? De to handler ikke bare om "hva som er bedre", men en avveining mellom applikasjonsscenario og totale eierkostnader (TCO).

Fordeler med belagte grafittdeler:Høy termisk ledningsevne for underlaget, rask oppvarming, kontrollerbare kostnader; belegget gir kjemisk barriere og partikkelundertrykkelse. Egnet for store GaN/SiC-epitaksiseptorer som krever høy termisk ensartethet.

Fordeler med Solid SiC:Monolittisk β-SiC uten belegg-substrat-grensesnitt, ingen delamineringsrisiko; renheten kan nå 5N–7N, enestående motstand mot plasmaerosjon, egnet for kritiske etsedeler som fokusringer og dusjhoder, med levetid på opptil 2000+ timer.

6. Komponent Full Lifecycle Management og verdien av rengjøring og regenerering

Kjernekonklusjon:Fra installasjonsovervåking og advarsel om uregelmessigheter til profesjonell rengjøring og regenerering, dannelse av en lukket sløyfe-styring kan redusere TCO betraktelig og redusere hyppigheten av anskaffelse av nye deler. VeTek tilbyr dedikerte rengjøringstjenester for Aixtron/Veeco og annet utstyr.

Mange fabrikker behandler belagte deler som "bruk og kast" forbruksvarer. I virkeligheten, etter profesjonell rengjøring og regenerering, kan en betydelig del av komponentene gjenopprettes til partikkelnivåer og termisk ytelse nær nye deler, spesielt susceptorer og forvarmingsringer for Aixtron- og Veeco-plattformer.

Det anbefales å etablere en enkel livssykluslogg: registrere installasjonstid, kumulative driftstimer, overflatetilstand etter hver rengjøring og partikkeltestresultater. Bare når belegget viser tydelig gulning, lokal delaminering eller vedvarende partikkeloverskridelse bør erstatningsbeslutningen utløses, i stedet for å kassere for tidlig basert på følelse.

Figur 4 – Rengjøringstjeneste for CVD SiC Coating Grafittdeler

7. Leverandørevalueringspunkter og VeTek-tjenestefunksjoner

Kjernekonklusjon:Fokus på ISO9001-systemet, komplette inspeksjonsrapporter (GDMS/ICP-OES), prøvestøtte, leveringstidspålitelighet og engelsk teknisk kommunikasjonsevne. VeTek har 24/7 support og utenlandsk kundeserviceopplevelse.

For internasjonale kunder eller fabrikker med strenge leverandørkvalifikasjonskrav er følgende punkter spesielt kritiske:

• Kvalitetssystem: ISO9001, prosesskontrollert og sporbar.

• Inspeksjonsevne: Gi fullstendige materialanalyserapporter for belegg og underlag.

• Prøver og ledetid: Støtte prøveevaluering; standardprodukter sendes raskt, tilpassede deler vanligvis 3–6 uker, hasteordrer kan fremskyndes ved forhandling.

• Teknisk kommunikasjon: Både salgs- og ingeniørteam kan kommunisere flytende på engelsk, noe som reduserer kommunikasjonskostnadene for utenlandske kunder.

• Ettersalgsrespons: Gi teknisk støtte og feilanalysehjelp når belegg eller komponenter viser uregelmessigheter.

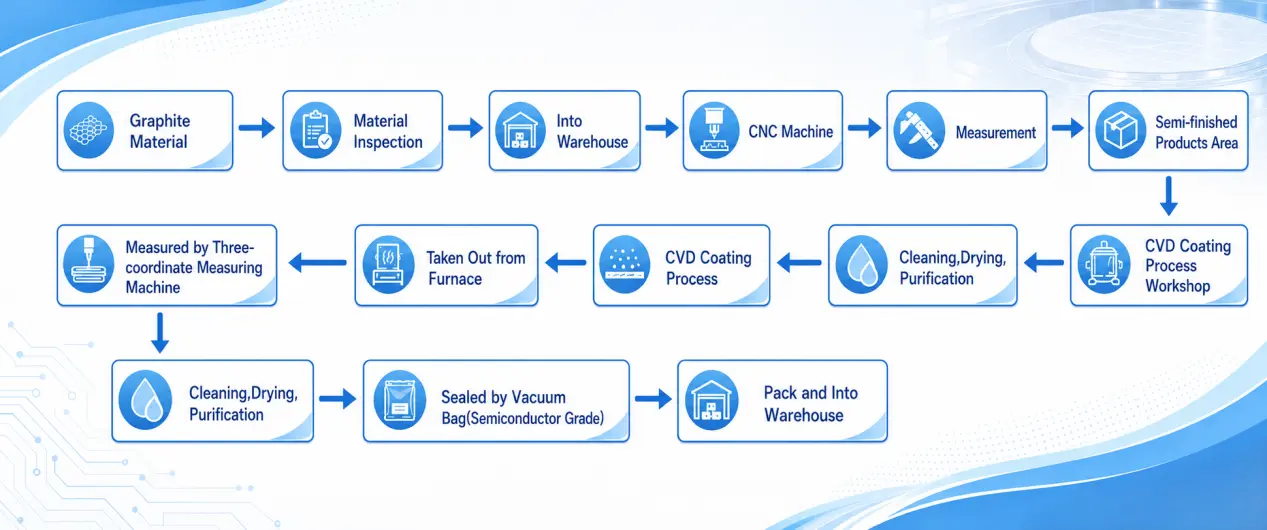

Figur 5 – VeTek Product Order Full Behandle

8. Vanlige spørsmål

(1). Støtter produktet full tilpasning basert på tegninger? Hvilket hovedutstyr kan det matche?

Ja. Kan tilpasse susceptor, forvarmering, avledningsring, halvmåne, fokusring, etc., kompatibel med plattformer som Aixtron G10, Veeco, ASM, AMEC, TEL.

(2). Hvordan er renhet garantert? På hvilket nivå kontrolleres metallurenheter?

Belegg og komponentrenhet kan være lavere enn 5 ppm, noen når 99,99995 %. ICP-OES, GDMS og annet utstyr brukes til sporanalyse, med komplette rapporter levert.

(3). Hva med jevnhet i tykkelse og levetid for CVD SiC/TaC-belegg?

Tykkelsens jevnhet kontrolleres vanligvis innenfor ±5 %, tykkelse 100–200 μm. Under passende prosessvinduer kan GaN MOCVD-susceptorens levetid nå 500–1000 timers rekkevidde; scenarier med ultrahøy temperatur krever bytte til TaC eller Solid SiC.

(4). Støttes prøvetesting? Hva er den typiske ledetiden for bulkordrer?

Eksempelevaluering støttes. Standardprodukter kan sendes raskt; tilpassede deler tar vanligvis 3–6 uker, avhengig av designkompleksitet og volum. Hasteordrer kan fremskyndes ved forhandling.

(5). Hvilke kvalitetssystemsertifiseringer er tilgjengelige? Kan inspeksjonsrapporter og ettersalgsstøtte gis?

ISO9001 kvalitetsstyringssystem er på plass. Materiale- og beleggsanalyserapporter kan leveres, sammen med 24/7 online teknisk støtte. Engelsk kommunikasjon for utenlandske kunder er sømløs.

9. Sammendrag og neste trinn

Utvalg handler aldri om å «velge den dyreste» eller «velge den tykkeste», men om å «finne løsningen med den beste balansen mellom ytelse og kostnader under utstyret, prosessvinduet og partikkelbudsjettet». Vi håper denne håndboken hjelper deg raskt med å etablere et beslutningsrammeverk: først se på temperatur og atmosfære, deretter matche belegget eller Solid SiC, og til slutt validere levetid og partikkelytelse med data.

Hvis du vurderer erstatningsløsninger for susceptorer, forvarmingsringer eller varmesonekomponenter på Aixtron, Veeco eller andre plattformer, er du velkommen til å kontakte VeTeks tekniske team direkte. Vi kan tilby tilpasningsanbefalinger, prøvestøtte og komplette inspeksjonsrapporter basert på dine tegninger eller eksisterende reservedeler. Dr. Xiao og ingeniørteamet er klare til å diskutere termisk feltoptimalisering eller spesielle behov for strukturutvikling med deg når som helst.

For produktdetaljer og mer teknisk informasjon, vennligstkontakt oss.

Hovedreferanser og datakilder

1. VeTek Semiconductor interne tekniske data – SiC-belagt grafittsusceptor-levetid på 500–1000 timer under GaN MOCVD-prosess, beleggutbytte forbedret fra 50 % til 90 % etter å ha løst kantguling og andre praktiske tilfeller [1].

2. T/CASME 2000-2025 Teknisk spesifikasjon for silisiumkarbidbelagte grafittsusceptorer for halvlederepitaxi — Spesifiserer tekniske krav for SiC-belagte grafittsusceptorer fremstilt ved CVD-prosess på isostatiske grafittsubstrater med høy renhet, gjeldende for halvlederepitaksiprodukter.

3. T/CASME 2085-2025 Teknisk spesifikasjon for tantalkarbidbelagte produkter for silisiumkarbidkrystallvekst — Teknisk spesifikasjon for TaC-belagte grafittprodukter i SiC-krystallvekstscenarier.

4. Nakamura et al., "Sintrede tantalkarbidbelegg på grafittunderlag: Svært pålitelige beskyttende belegg for bulk og epitaksial vekst," Applied Physics Letters, Vol. 106, 082108, 2015. — Bekrefter at TaC-belegg effektivt kan beskytte grafittsubstrater under høye temperaturer (>2000°C) og sterkt korrosive atmosfærer, og danner en klar ytelsesgrense med SiC-belegg.

5. Wang et al., "Effektene av karbonisert bufferlag på veksten av SiC på Si," Journal of Crystal Growth, Vol. 199, s. 564–567, 1999. – Diskuterer bufferlagseffekter og overflatemorfologikontroll i SiC CVD-vekstprosessen, indeksert av Scopus og Web of Science.

Merk: Levetid og ytelsesdata i teksten er typiske referanseverdier. Faktisk ytelse påvirkes av spesifikke prosessforhold, utstyrsstatus og vedlikeholdsnivå. Vennligst bekreft med faktiske mål.

Forfatter:VeTek Semiconductor Technical Engineering Team (fullført under veiledning av Dr. Xiao)

For ytterligere teknisk diskusjon eller prøveevaluering, vennligst kontakt oss via den offisielle nettsiden.
