Bruken av kvartskomponenter i halvlederutstyr

Kvartsprodukterer mye brukt i halvlederproduksjonsprosessen på grunn av deres høye renhet, høye temperaturresistens og sterk kjemisk stabilitet.

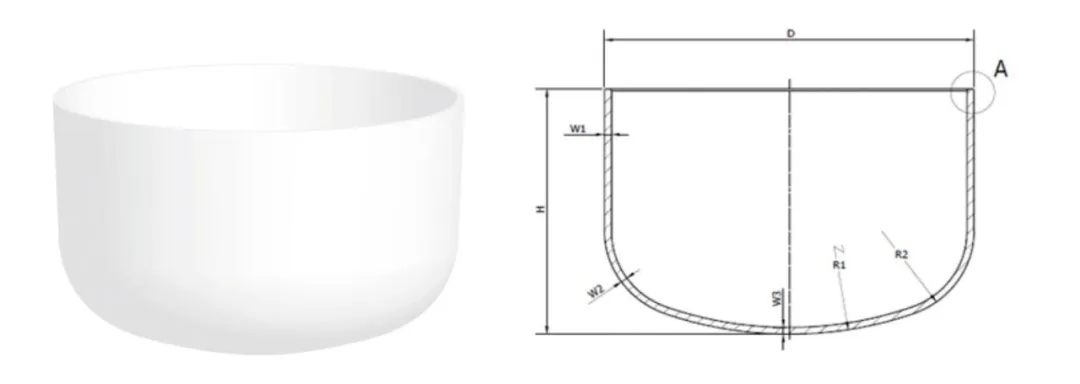

1. KVARTZ CRUCIBLE

Bruksområde - Den brukes til å tegne monokrystallinske silisiumstenger og er en kjerneforbruk i silisiumskiving.

Kvarts diglerer laget av kvartssand med høy renhet (4N8-klasse og over) for å redusere forurensning av metallforurensninger. Det skal ha høye temperaturstabilitet (smeltepunkt> 1700 ° C) og en lav termisk ekspansjonskoeffisient. Kvarts digler i halvlederfeltet brukes hovedsakelig til produksjon av silisiumkrystaller. De er forbruksakvartsbeholdere for å laste polykrystallinske silisium råvarer og kan deles inn i firkantede og runde typer. Firkantede brukes til støping av polykrystallinske silisiuminngaver, mens runde brukes til tegning av monokrystallinske silisiumstenger. Den tåler høye temperaturer og opprettholder kjemisk stabilitet, og sikrer renhet og kvalitet på silisiums enkeltkrystaller.

2. kvartsovnørør

Kvartsrører mye brukt i halvlederindustrien på grunn av deres egenskaper som høye temperaturresistens (langsiktig driftstemperatur kan nå over 1100 ° C), kjemisk korrosjonsresistens (stabil bortsett fra noen få reagenser som hydrofluorsyre), høy renhet (urenhet kan være så lavt som PPM eller til og med PPB-nivå) og utmerket lette lys. Kjernescenariene er konsentrert i flere viktige prosessforbindelser av Wafer -produksjon.

Hovedapplikasjonskoblinger:diffusjon, oksidasjon, CVD (kjemisk dampavsetning)

Hensikt:

• Diffusjonsrør: Brukes i diffusjonsprosesser med høy temperatur, bærer det silisiumskiver for doping.
• Ovnrør: Støtter kvartsbåter i oksidasjonsovnen for oksidasjonsbehandling med høy temperatur.

Funksjoner ：

Det må oppfylle kravene til høy renhet (metallion ≤1ppm) og deformasjonsmotstand med høy temperatur (over 1200 ° C).

3. kvarts krystallbåt

Avhengig av forskjellig utstyr er det delt inn i vertikale og horisontale typer. Avhengig av forskjellige FAB -produksjonslinjer, er størrelsesområdet 4 til 12 tommer. I produksjonen av halvleder ICS,kvarts krystallbåterbrukes hovedsakelig i prosessene med skiveoverføring, rengjøring og prosessering. Som høye renheter og høye temperaturbestandige wafer-bærere, spiller de en uunnværlig rolle. I diffusjons- eller oksidasjonsprosessen til ovnrøret plasseres flere skiver på kvartskrystallbåter og deretter skyves inn i ovnrøret for batchproduksjon.

Injektorer i halvledere brukes hovedsakelig til nøyaktig transport av gass eller flytende materialer og brukes i flere viktige prosessforbindelser som tynnfilmavsetning, etsing og doping.

I rengjøringsprosessen med silisiumtransistor og integrert kretsproduksjon brukes den til å bære silisiumskiver og må være syre og alkali -resistente for å sikre at silisiumskaftene ikke er forurenset under rengjøringsprosessen.

6. Kvartsflenser, kvartsringer, fokusering av ringer osv

Det brukes i halvlederensetingsprosesser, kombinert med andre kvartsprodukter for å oppnå en forseglet beskyttelse av hulrommet, nøye rundt skiven, forhindre forskjellige typer forurensning under etsningsproduksjonsprosessen og spille en beskyttende rolle.

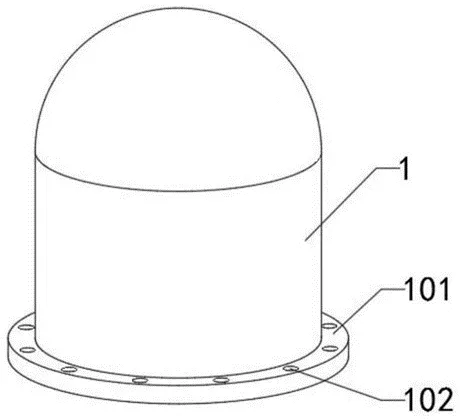

Kvarts klokkekrukkerer viktige komponenter som vanligvis brukes i halvlederindustrien, med høye temperaturmotstand, korrosjonsmotstand og høy lysoverføring. I produksjonen av polysilicon, blandes triklorosilan med høy renhet med hydrogen i en viss andel og deretter introdusert i reduksjonsovnen utstyrt med et kvarts klokke dekke, der en reduksjonsreaksjon oppstår på den ledende silisiumkjernen til avsetning og form polysilicon.

8. Kvarts våtrengjøringstank

Søknadsstadium: Våtrengjøring av silisiumskiver

Bruk: Den brukes til syrevask (HF, H₂SO₄, etc.) og ultralydrensing.

Funksjoner: Sterk kjemisk stabilitet og motstand mot sterk syrekorrosjon.

9. Quartz flytende samlingsflaske

Flytende samlingsflasken brukes hovedsakelig til å samle avfallsvæske eller gjenværende væske i våtrengjøringsprosessen

Under den våte rengjøringsprosessen med skiver (for eksempel RCA -rengjøring, er SC1/SC2 -rengjøring), en stor mengde ultrapurvann eller reagenser nødvendig for å skylle skivene, og etter skylling vil gjenværende væske som inneholder spor urenheter bli produsert. Etter noen beleggprosesser (for eksempel fotoresistbelegg), vil det også være overflødig væsker (for eksempel fotoresistavfallsvæske) som må samles.

Funksjonskvartsflasker brukes til å samle disse gjenværende eller avfallsvæskene nøye, spesielt i "rengjøringstrinn med høy presisjon" (for eksempel forbehandlingstrinnet på skivets overflate), der den gjenværende væsken fremdeles kan inneholde en liten mengde reagenser med høy verdi eller urenheter som trenger under etterfølgende analyse. Den lave forurensningen av kvartsflasker kan forhindre at restvæsken blir forurenset på nytt, noe som letter etterfølgende utvinning (for eksempel reagensrensing) eller presis deteksjon (for eksempel analyse av urenhetsinnhold i restvæsken).

I tillegg brukes kvartsmasker laget av syntetiske kvartsmaterialer i fotolitografi som "negativer" av fotolitografimaskiner for mønsteroverføring. Og kvartskrystalloscillatorene som ble brukt i tynn filmavsetning (PVD, CVD, ALD) for å overvåke tykkelsen på den tynne filmen og sikre ensartetheten av deponering, blant mange andre aspekter, er ikke utdypet i denne artikkelen.

Avslutningsvis er kvartsprodukter nesten til stede gjennom hele prosessen med halvlederproduksjon, fra veksten av monokrystallinsk silisium (kvarts krusning) til fotolitografi (kvartsmasker), etsing (kvartsringer) og tynnfilmdeposisjon (kvarts krystall oscillatorer), ringer på rysten på utmerket ryster og kjemisk russing. Med utviklingen av halvlederprosesser vil kravene til renhet, temperaturmotstand og dimensjons nøyaktighet av kvartsmaterialer bli ytterligere forbedret.
