SiC-epitaksiprosess

Vetek Semiconductor er et kinesisk selskap som er en produsent i verdensklasse og leverandør av GaN Epitaxy-sensekter. Vi har jobbet i halvlederindustrien som silisiumkarbidbelegg og GaN Epitaxy -sensekter i lang tid. Vi kan gi deg gode produkter og gunstige priser. Vetek Semiconductor ser frem til å bli din langsiktige partner.

Vetek Semiconductor TAC -belagte wafer -mottaker er en grafittbrett belagt med tantalkarbid for silisiumkarbid epitaksial vekst for å forbedre wafer -kvalitet og ytelse. Vetek er valgt på grunn av sin avanserte beleggsteknologi og holdbare løsninger for å sikre utmerkede SIC -epitaxy -resultater og utvidet SSECTOR Life, velkommen til dine videre henvendelser.

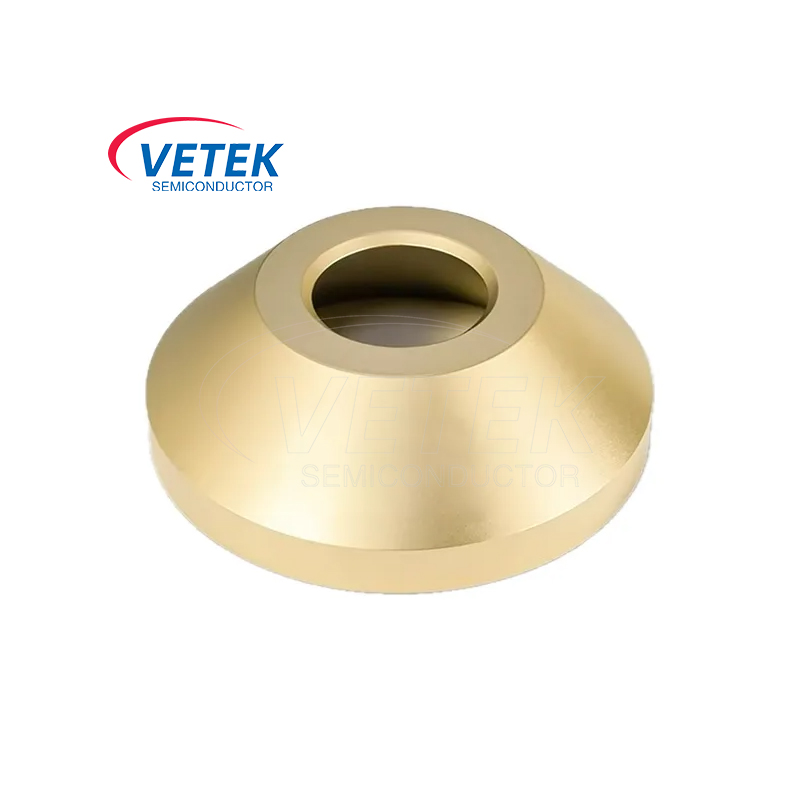

Som en ledende produsent av TAC Coating Guide Rings -produkter i Kina, er Vetek Semiconductor TAC -belagte guideringer viktige komponenter i MOCVD -utstyr, som sikrer nøyaktig og stabil gasslevering under epitaksial vekst, og er et uunnværlig materiale i halvleder epitaksial vekst. Velkommen til å konsultere oss.

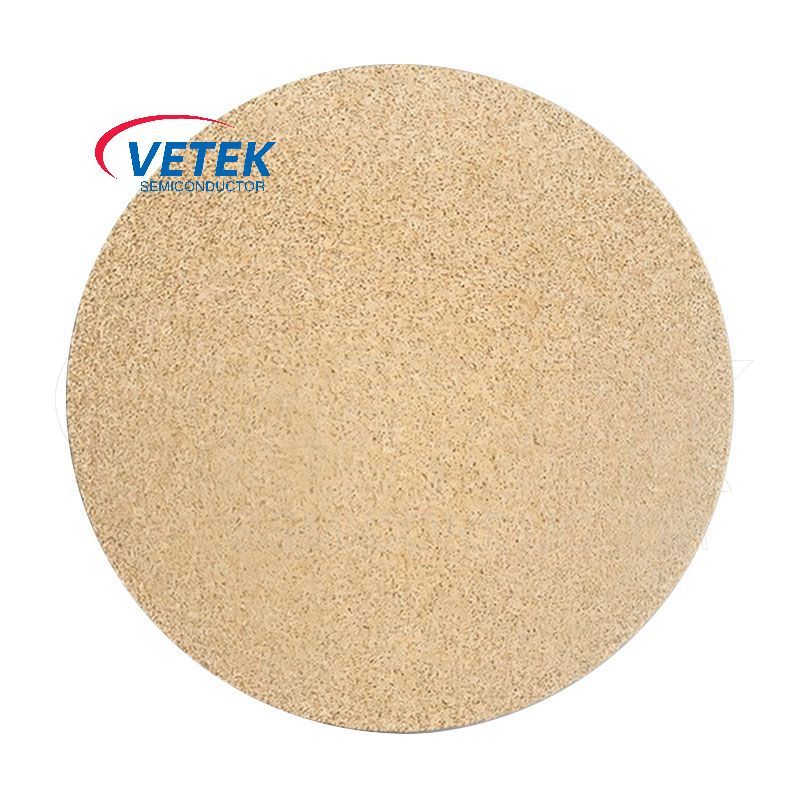

Vetek Semiconductor er en profesjonell produsent og leder av porøse Tantal -karbidprodukter i Kina. Porøs tantalkarbid er vanligvis produsert ved metode for kjemisk dampavsetning (CVD), noe som sikrer presis kontroll av dens porestørrelse og distribusjon, og er et materialverktøy dedikert til ekstreme miljøer med høy temperatur. Velkommen din videre konsultasjon.

VeTek Semiconductors TaC Coating Guide Ring er laget ved å påføre tantalkarbidbelegg på grafittdeler ved å bruke en svært avansert teknikk kalt kjemisk dampavsetning (CVD). Denne metoden er veletablert og tilbyr eksepsjonelle beleggegenskaper. Ved å bruke TaC Coating Guide Ring, kan levetiden til grafittkomponenter forlenges betydelig, bevegelsen av grafitturenheter kan undertrykkes, og SiC og AIN enkrystallkvaliteten kan opprettholdes pålitelig. Velkommen til å spørre oss.

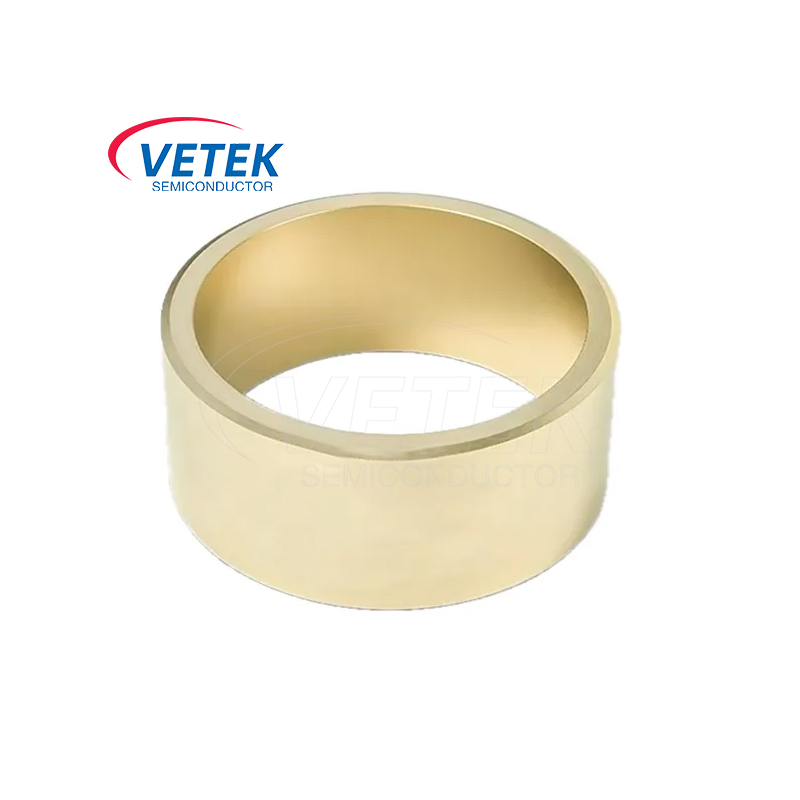

Som en avansert produsent og produsent av tantal karbidringprodukter i Kina, har Vetek halvleder tantal karbidring ekstremt høy hardhet, slitasje, høy temperaturmotstand og kjemisk stabilitet, og er mye brukt i halvlederproduksjonsfeltet. Spesielt i CVD, PVD, ionimplantasjonsprosess, etsingsprosess og avveiebehandling og transport, er det et uunnværlig produkt for halvlederbehandling og produksjon. Ser frem til din videre konsultasjon.
