Hvorfor kan ikke silisiumkarbid(SiC) PVT-krystallvekst klare seg uten tantalkarbidbelegg(TaC)?

I prosessen med å dyrke silisiumkarbid (SiC) krystaller via Physical Vapor Transport (PVT)-metoden, er den ekstremt høye temperaturen på 2000–2500 °C et "doeegget sverd" - mens det driver sublimering og transport av kildematerialer, intensiverer det også dramatisk frigjøring av urenheter fra alle metalliske feltmaterialer, spesielt inneholdt i metalliske feltmaterialer. grafitt varmesone komponenter. Når disse urenhetene kommer inn i vekstgrensesnittet, vil de direkte skade kjernekvaliteten til krystallen. Dette er den grunnleggende grunnen til at tantalkarbid-belegg (TaC) har blitt et "obligatorisk alternativ" i stedet for et "valgfritt valg" for PVT-krystallvekst.

1. Doble destruktive baner for sporforurensninger

Skaden forårsaket av urenheter på silisiumkarbidkrystaller gjenspeiles hovedsakelig i to kjernedimensjoner, som direkte påvirker krystallbrukbarheten:

• Lette grunnstoffer (nitrogen N, bor B):Under høye temperaturforhold går de lett inn i SiC-gitteret, erstatter karbonatomer og danner donorenerginivåer, noe som direkte endrer bærerkonsentrasjonen og resistiviteten til krystallen. Eksperimentelle resultater viser at for hver økning på 1×10¹⁶ cm⁻³ i nitrogenurenhetskonsentrasjon, kan resistiviteten til n-type 4H-SiC reduseres med nesten én størrelsesorden, noe som får de endelige enhetens elektriske parametere til å avvike fra designmålene.
• Metalliske urenheter (jern Fe, nikkel Ni):Deres atomradius skiller seg betydelig fra de for silisium og karbonatomer. Når de er innlemmet i gitteret, induserer de lokal gitterbelastning. Disse anstrengte områdene blir kjernedannelsessteder for basalplandislokasjoner (BPD) og stablingsfeil (SF-er), som alvorlig skader den strukturelle integriteten og enhetens pålitelighet til krystallen.



2. For en klarere sammenligning er virkningene av de to typene urenheter oppsummert som følger:

3. Tredelt beskyttelsesmekanisme for tantalkarbidbelegg

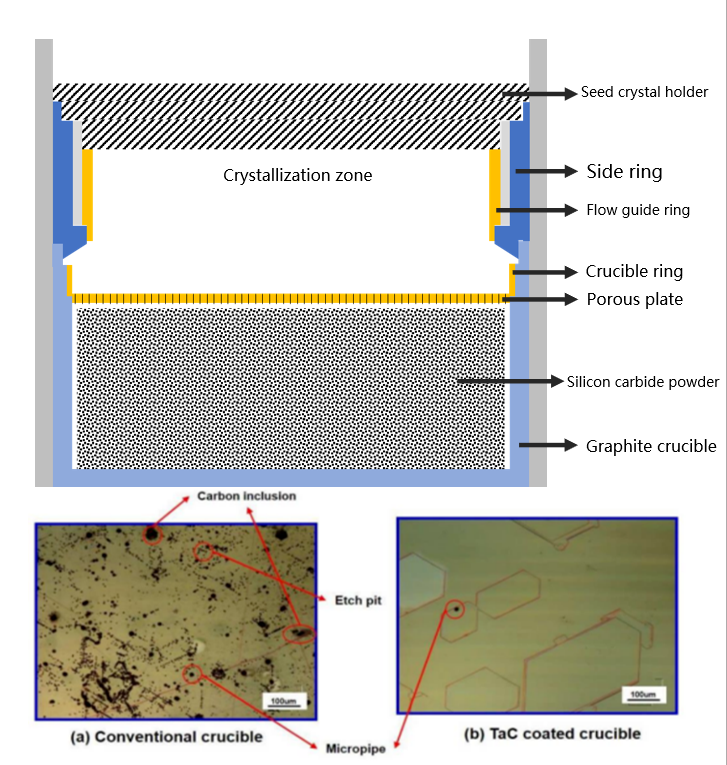

For å blokkere forurensning ved kilden er avsetning av et tantalkarbid (TaC)-belegg på overflaten av grafitt-varmesonekomponenter via kjemisk dampavsetning (CVD) en bevist og effektiv teknisk løsning. Dens kjernefunksjoner dreier seg om "anti-kontaminering":

Høy kjemisk stabilitet:Gjennomgår ikke signifikante reaksjoner med silisiumbasert damp under PVT-miljøer med høy temperatur, og unngår selvnedbrytning eller dannelse av nye urenheter.

Lav permeabilitet:En tett mikrostruktur danner en fysisk barriere, som effektivt blokkerer den utadgående diffusjonen av urenheter fra grafittsubstratet.

Iboende høy renhet:Belegget forblir stabilt ved høye temperaturer og har lavt damptrykk, noe som sikrer at det ikke blir en ny kilde til forurensning.

4. Spesifikasjonskrav for kjernerenhet for belegget

Effektiviteten til løsningen avhenger helt av beleggets egen eksepsjonelle renhet, som kan verifiseres nøyaktig gjennom Glow Discharge Mass Spectrometry (GDMS) testing:

5. Praktiske applikasjonsresultater

Etter å ha tatt i bruk tantalkarbidbelegg av høy kvalitet, kan klare forbedringer observeres i både silisiumkarbidkrystallvekst og enhetsproduksjonsstadier:

Forbedring av krystallkvalitet:Basalplandislokasjonstettheten (BPD) reduseres generelt med mer enn 30 %, og waferresistivitetens jevnhet er forbedret.

Forbedret enhets pålitelighet:Strømenheter som SiC MOSFET-er produsert på substrater med høy renhet viser forbedret konsistens i sammenbruddsspenning og reduserte tidlige feilfrekvenser.

Med sin høye renhet og stabile kjemiske og fysiske egenskaper bygger tantalkarbidbelegg en pålitelig renhetsbarriere for PVT-dyrkede silisiumkarbidkrystaller. De forvandler varmesonekomponenter – en potensiell kilde til frigjøring av urenheter – til kontrollerbare inerte grenser, og fungerer som en nøkkelteknologi for å sikre kjernekrystallmaterialekvalitet og støtte masseproduksjonen av høyytelses silisiumkarbidenheter.

I den neste artikkelen vil vi utforske hvordan tantalkarbidbelegg ytterligere optimaliserer det termiske feltet og forbedrer krystallvekstkvaliteten fra et termodynamisk perspektiv. Hvis du ønsker å lære mer om den komplette inspeksjonsprosessen for beleggrenhet, kan detaljert teknisk dokumentasjon fås via vår offisielle nettside.
