Hva er en SiC keramisk wafer-båt? Spesifikasjoner, materialer og bruksområder

I høytemperatur-halvlederprosesser er håndtering, støtte og termisk behandling av wafere avhengig av en spesiell støttekomponent - waferbåten. Etter hvert som prosesstemperaturene stiger og kravene til renslighet og partikkelkontroll øker, avslører tradisjonelle kvartswaferbåter gradvis problemer som kort levetid, høye deformasjonshastigheter og dårlig korrosjonsbestandighet.Silisiumkarbid (SiC) keramiske waferbåterdukket opp i denne sammenhengen og har blitt en nøkkelbærer innen avansert termisk prosesseringsutstyr.

Silisiumkarbid (SiC) er et teknisk keramisk materiale som kombinerer høy hardhet, høy varmeledningsevne og utmerket kjemisk stabilitet.SiC keramikk, dannet gjennom høytemperatursintring, viser ikke bare overlegen termisk støtmotstand, men opprettholder også stabil struktur og størrelse i oksiderende og korrosive miljøer. Som et resultat, når den er produsert i waferbåtform, kan den pålitelig støtte høytemperaturprosesser som diffusjon, gløding og oksidasjon, noe som gjør den spesielt egnet for termiske prosesser som opererer ved temperaturer over 1100 °C.

1. Hva er en SiC keramisk wafer-båt?

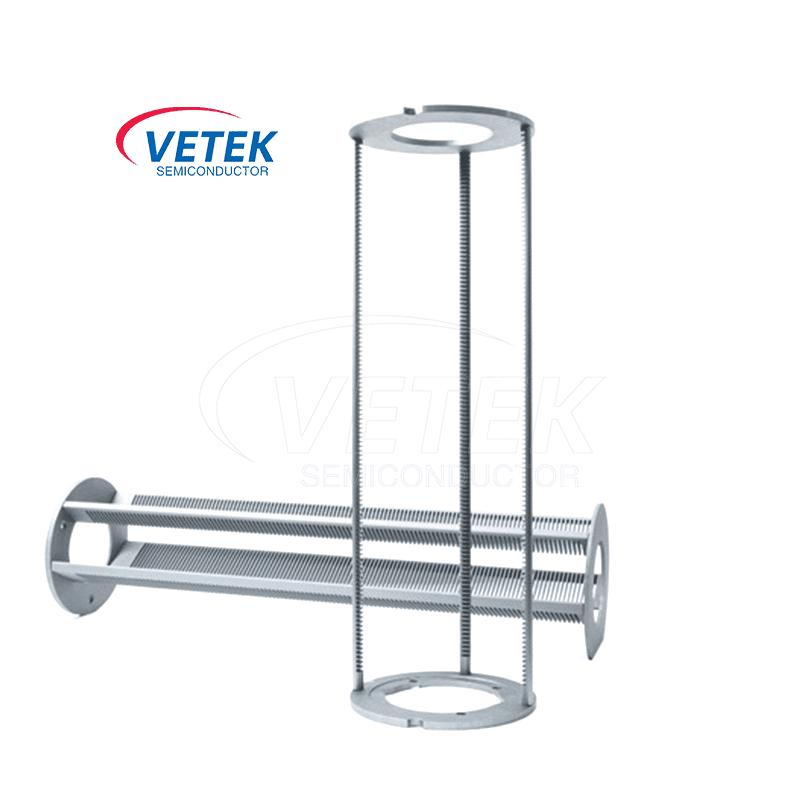

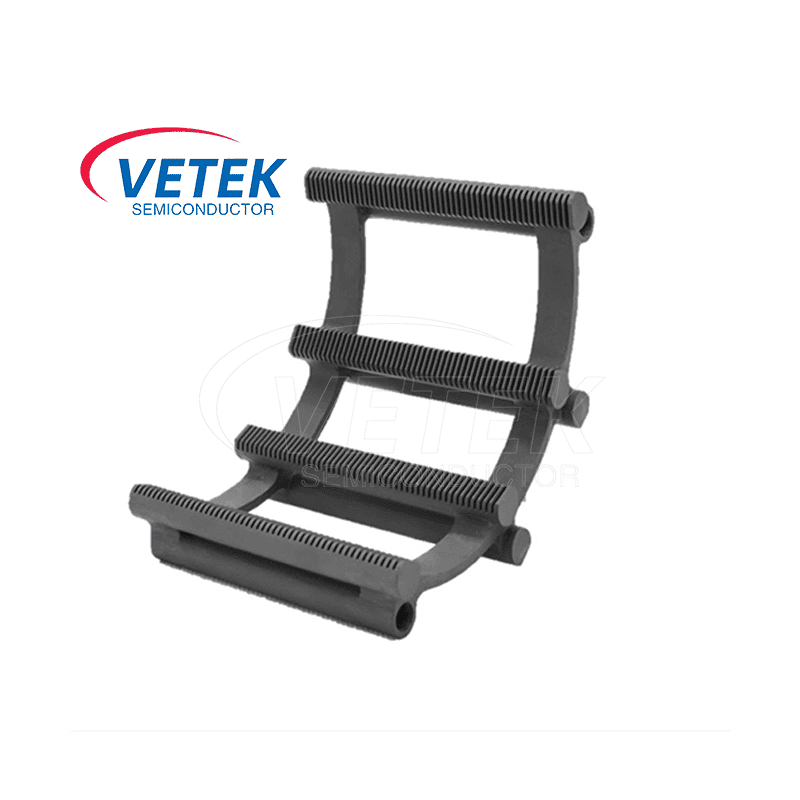

Strukturen til waferbåter er vanligvis utformet med en flerlags, parallell rutenettkonfigurasjon, som er i stand til å holde dusinvis eller til og med hundrevis av wafere samtidig. Fordelene med SiC-keramikk når det gjelder å kontrollere termiske ekspansjonskoeffisienter gjør dem mindre utsatt for termisk deformasjon eller mikrosprekker under høytemperatur-opp- og nedstigningsprosesser. I tillegg kan metallurenhetsinnholdet kontrolleres strengt, noe som reduserer forurensningsrisikoen betydelig ved høye temperaturer. Dette gjør dem svært egnet for prosesser som er ekstremt følsomme for renslighet, for eksempel produksjon av kraftenheter, SiC MOSFET-er, MEMS og andre produkter.

2. Quartz vs SiC vs Graphite Wafer Boats: Materialsammenligning

Sammenlignet med tradisjonelle kvartswaferbåter har silisiumkarbidkeramiske waferbåter typisk en levetid som er 3-5 ganger lengre under høye temperaturer og hyppige termiske syklusforhold. Deres høyere stivhet og motstand mot deformasjon muliggjør mer stabil waferjustering, noe som bidrar til å forbedre utbyttet. Enda viktigere er det at SiC-materialer opprettholder minimale dimensjonsendringer under hyppige oppvarmings- og kjølesykluser, og reduserer flising av waferkanter eller partikkelavgivelse forårsaket av waferbåtdeformasjon.

3. Typer silisiumkarbid wafer båtmaterialer

Ikke alle SiC wafer-båter er produsert av samme keramikkkvalitet. Ulike produksjonsruter produserer distinkte mikrostrukturer og ytelsesegenskaper.

3.1 Rekrystallisert silisiumkarbid (RSiC)

Rekrystallisert SiC brukes i konstruerte høytemperatur keramiske komponenter. Avhengig av karakteren kan den ha betydelig åpen porøsitet, noe som må tas i betraktning ved evaluering av forurensning, rengjøring og prosesskompatibilitet.

3.2 Sintret silisiumkarbid (SSiC)

Trykkfritt-sintret SiC kan gi en tett keramisk struktur med høy hardhet, mekanisk styrke og god termisk ytelse. Faktiske egenskaper avhenger av formuleringen, sintringsprosessen og materialkvaliteten.

3.3 Reaksjonsbundet silisiumkarbid (RBSiC / SiSiC)

Reaksjonsbundet SiC inneholder vanligvis en gjenværende silisiumfase. Dette kan påvirke maksimal driftstemperatur og kjemisk kompatibilitet, så driftsgrensene bør ikke antas å være identiske med RSiC eller SSiC.

3.4 SiC-belagte grafittwaferbærere

En SiC-belagt grafitt-wafer-bærer er en annen konstruksjon enn en monolittisk SiC-keramisk wafer-båt.

Den bruker et grafittsubstrat beskyttet av et avsatt SiC-belegg. Slike design kan tilby fordeler i spesifikke termiske prosesseringsmiljøer, men beleggets integritet, eksponerte kanter og potensiell forurensning må evalueres.

4. Fremtidsutsikter

I industrielle applikasjoner blir båter av silisiumkarbidkeramikk gradvis det foretrukne valget for avanserte utstyrsprodusenter i termiske prosesser, fra tradisjonelle silisiumenheter til tredjegenerasjons halvledermaterialer. De er ikke bare egnet for ulike termiske prosesseringsutstyr, som vertikale rørovner og horisontale oksidasjonsovner, men deres stabile ytelse i høytemperatur, sterkt korrosive miljøer gir også sterkere garantier for prosesskonsistens og utstyrskapasitet.

Den gradvise populariseringen av silisiumkarbidkeramiske waferbåter markerer akselerasjonen av avanserte keramiske materialer som trenger inn i kjernestøttekomponentene til halvlederutstyr. Sammenlignet med tradisjonelle kvartsmaterialer gir deres fordeler i høytemperaturstabilitet, strukturell stivhet og termisk tretthetsbestandighet et pålitelig materialegrunnlag for den fortsatte utviklingen av høyere temperaturer og strengere prosessvinduer. For tiden er 6-tommers og 8-tommers silisiumkarbidkeramiske waferbåter mye brukt i masseproduksjonsprosesser for termisk behandling av kraftenheter i halvlederindustrien.

12-tommers spesifikasjonen blir gradvis introdusert i avanserte prosesser og avanserte produksjonslinjer, og blir en viktig retning for neste fase av utstyr og materialsamarbeid. Samtidig fortsetter 2-4 tommers waferbåter å spille en rolle i forskningsplattformer og spesifikke prosessscenarier, som LED-substratbehandling og prosessverifisering. Båter med silisiumkarbidkeramiske wafere vil demonstrere større fordeler i stabilitet, størrelseskontroll og waferkapasitet, og driver den kontinuerlige utviklingen av relatert keramisk materialeteknologi.

Vanlige spørsmål

1. Hva er hovedfunksjonen til en oblatbåt?

En waferbåt holder halvlederwafere i nøyaktige posisjoner under ovnsbehandling. Hovedfunksjonene er mekanisk støtte, waferjustering og kompatibilitet med det termiske og kjemiske prosessmiljøet.

2. Hva er forskjellen mellom en SiC wafer-båt og en kvarts-wafer-båt?

SiC keramiske wafer-båter gir generelt høyere termisk ledningsevne og større mekanisk kapasitet ved høye temperaturer for passende kvaliteter. Kvartswaferbåter har mye lavere termisk ekspansjon og er mye brukt i etablerte rene halvlederovnsprosesser. Det foretrukne materialet avhenger av driftsforholdene.

3. Hvilken temperatur tåler en SiC keramisk wafer-båt?

Det er ingen enkelt temperaturgrense for alle SiC keramiske waferbåter. Maksimal driftstemperatur avhenger av SiC-kvaliteten, ovnsatmosfære, mekanisk belastning, eksponeringsvarighet og termisk syklus. Den ferdige komponenten må være kvalifisert for de tiltenkte prosessforholdene.

4. Er SiC wafer-båter egnet for diffusjon og oksidasjon?

Ja, passende utvalgte og kvalifiserte SiC keramiske waferbåter kan brukes i diffusjons- og oksidasjonsapplikasjoner. Materialkjemi, overflaterenhet, mekanisk design og kompatibilitet med prosessgasser må verifiseres.

5. Kan SiC keramiske wafer-båter tilpasses?

Waferbåter kan konstrueres for forskjellige ovnskonfigurasjoner, waferdimensjoner, sportall, stigninger og støttegeometrier, med forbehold om produksjonsmulighet og designvalidering.

6. Hva er forskjellen mellom solid SiC og SiC-belagt grafitt wafer båter?

Solid SiC keramiske waferbåter bruker en keramisk kropp, mens SiC-belagte grafittbærere bruker et grafittsubstrat med et beskyttende SiC-lag. Deres termiske respons, feilmekanismer, forurensningsrisiko og tjenestegrenser er forskjellige.

7. Hva forårsaker partikkelgenerering i waferbåter?

Potensielle årsaker inkluderer mekanisk slitasje, uegnet wafer-kontaktgeometri, avleiring av film, termisk skade, overflatedefekter og forurensning under håndtering eller rengjøring. Rotårsaksanalyse bør vurdere bærermaterialet og den faktiske ovnsprosessen.
