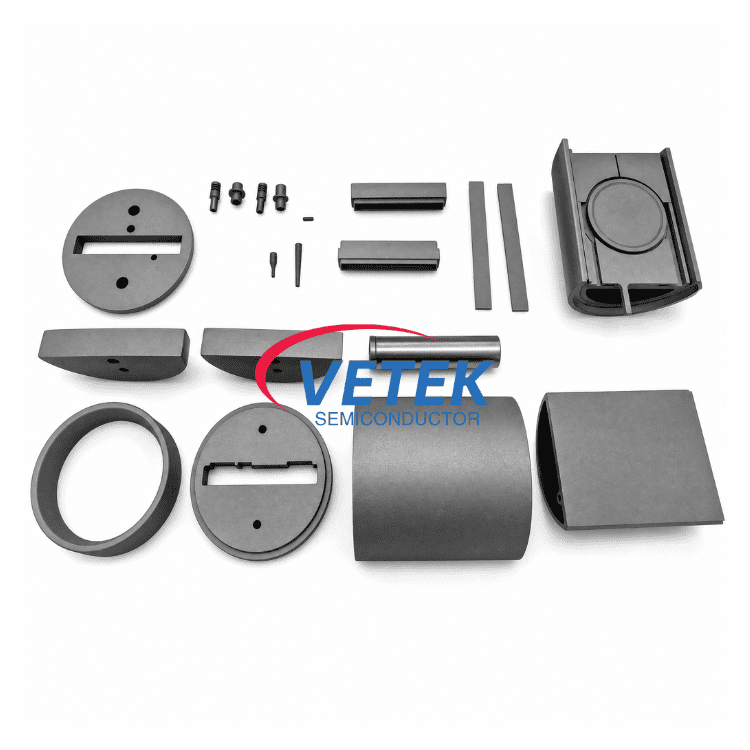

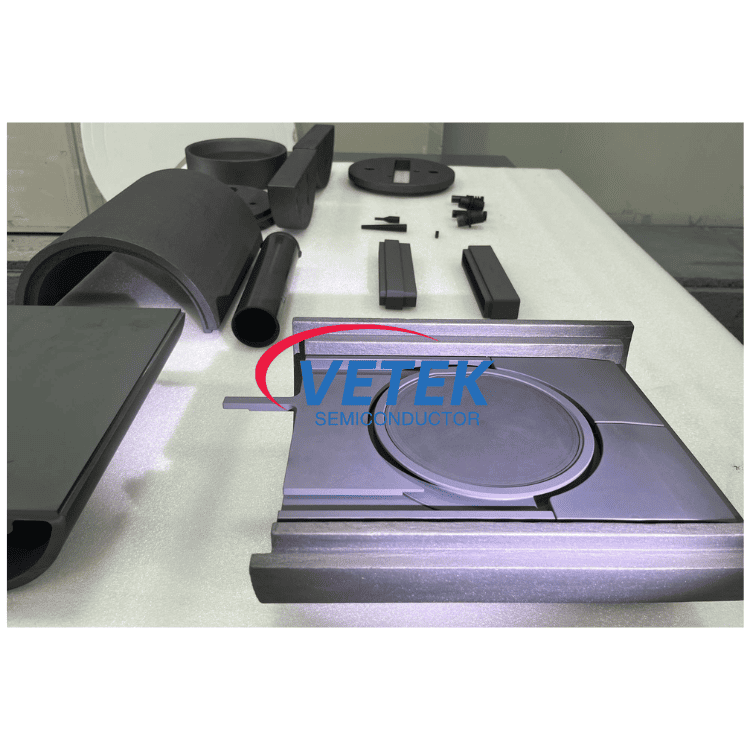

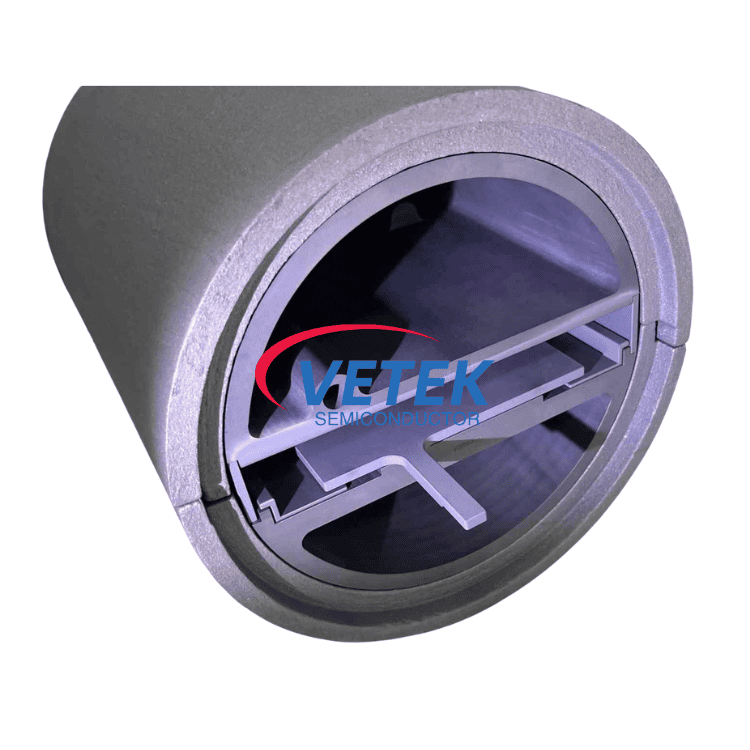

Halvmåne for LPE reaksjonskammer

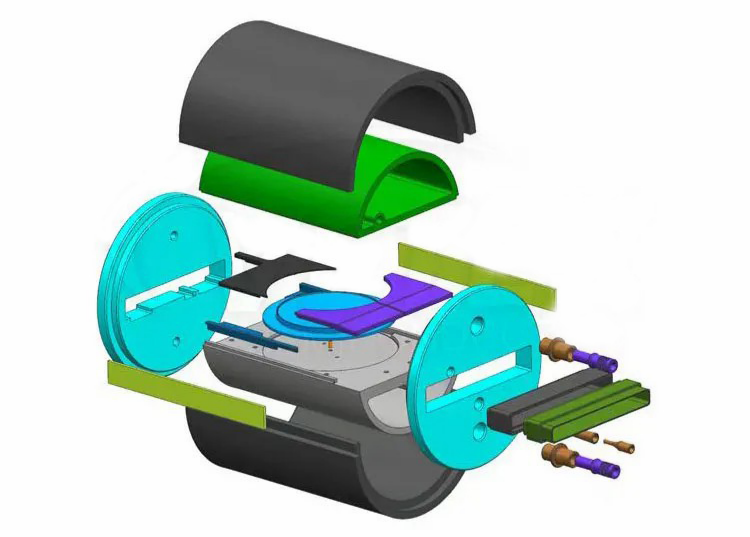

Hva er en halvmåne i et LPE-reaksjonskammer?

I mange horisontale LPE-reaktorer er Halfmoon en del av den interne kammerenheten. Ulike utstyrsprodusenter kan bruke litt forskjellige strukturer, men funksjonen er generelt lik. Komponenten er vanligvis delt inn i øvre og nedre seksjoner:

• Øvre halvmåne:Den øvre delen fungerer hovedsakelig som en støttestruktur inne i reaktoren. Siden det holder seg nær høytemperatur prosesssonen i lange perioder, må materialet forbli stabilt uten åpenbar deformasjon etter gjentatte termiske sykluser. Et annet viktig punkt er kjemisk stabilitet. Under SiC-epitaksi inneholder kammermiljøet reaktive gasser, så grafittoverflaten må beskyttes ordentlig.
• Nedre halvmåne:Den nedre delen er koblet i nærheten av kvartsrørområdet og den roterende enheten. Det er involvert i gassintroduksjon og mekanisk støtte under epitaksial vekst. Sammenlignet med vanlige grafittstrukturdeler, møter den nedre Halfmoon vanligvis høyere krav til oksidasjonsmotstand og termisk sjokkstabilitet på grunn av kontinuerlig oppvarming og avkjøling under reaktordrift.

Nøkkelfunksjoner til VETEK Halfmoon for LPE-reaksjonskammer

1. Høyrent grafittsubstrat

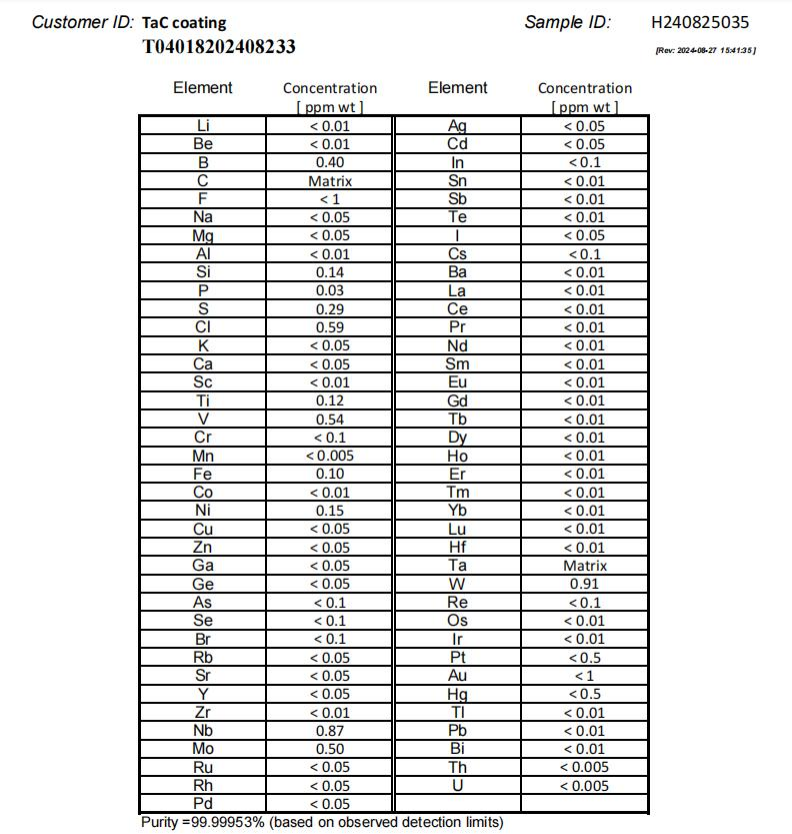

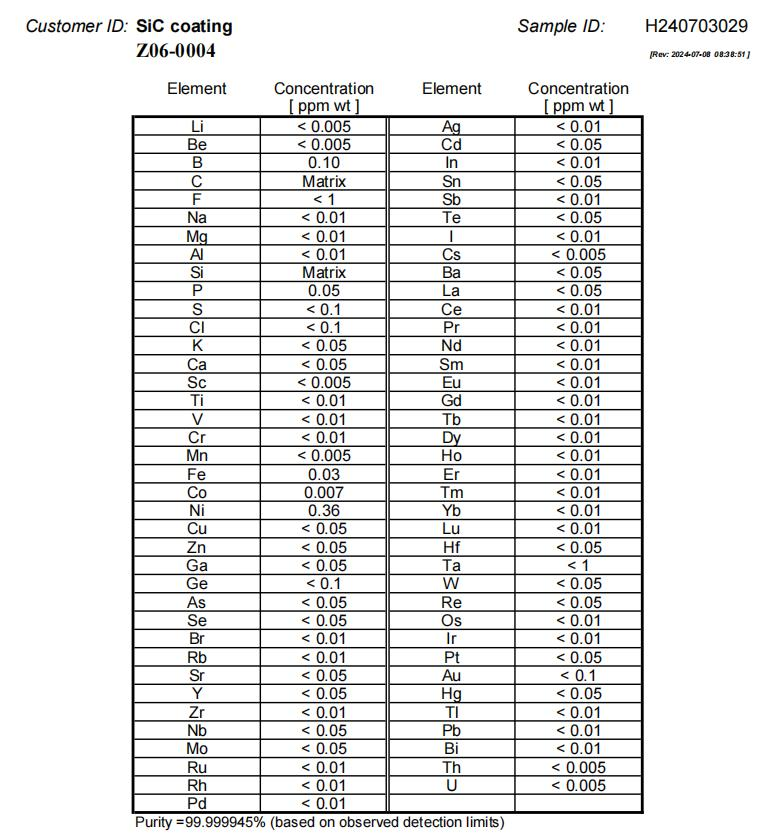

Grunnmaterialet er grafitt med høy renhet egnet for halvlederprosessmiljøer. Materialrenhet er viktig i SiC-epitaksi fordi metallisk forurensning kan påvirke krystallvekststabilitet og filmkvalitet. VETEK bruker rensede grafittmaterialer med kontrollerte urenhetsnivåer for denne applikasjonen.

2. Avansert CVD SiC & TaC Coating

De fleste Halfmoon-komponenter er belagt med CVD SiC for å forbedre overflatebeskyttelsen under prosessforhold med høy temperatur. For mer krevende miljøer er TaC-belegg også tilgjengelig. Typiske fordeler med belagte strukturer inkluderer:

• bedre motstand mot korrosive prosessgasser
• lavere partikkelgenerering
• forbedret overflateholdbarhet
• bedre stabilitet under termisk sykling

Ved praktisk bruk avhenger valg av belegg vanligvis av reaktortemperatur, prosesskjemi og forventet levetid.

3. Utmerket termisk stabilitet

VETEK Halvmåne er designet for høytemperatur-halvlederbehandlingsmiljøer, og opprettholder dimensjonsstabilitet og strukturell integritet under lengre epitaksiale sykluser, noe som gjør den svært egnet for LPE- og MOCVD-utstyr.

4. Presisjon CNC maskinering

VETEK har avanserte CNC-presisjonsmaskineringsevner med dimensjonskontroll på mikronnivå, noe som sikrer utmerket kompatibilitet med komplekse LPE-reaktorstrukturer og tilpassede utstyrskrav.

5. Lang levetid

Gjennom optimert beleggvedheftsteknologi og materialbehandling med høy renhet, viser VETEK Halfmoon-komponenter utmerket holdbarhet under gjentatt termisk syklus og korrosive prosessgasser, noe som reduserer vedlikeholdsfrekvensen og de totale driftskostnadene.

Tekniske fordeler

Søknader

VETEK Halvmåne for LPE Reaction Chamber er mye brukt i:

• Silisiumkarbid (SiC) epitaksysystemer

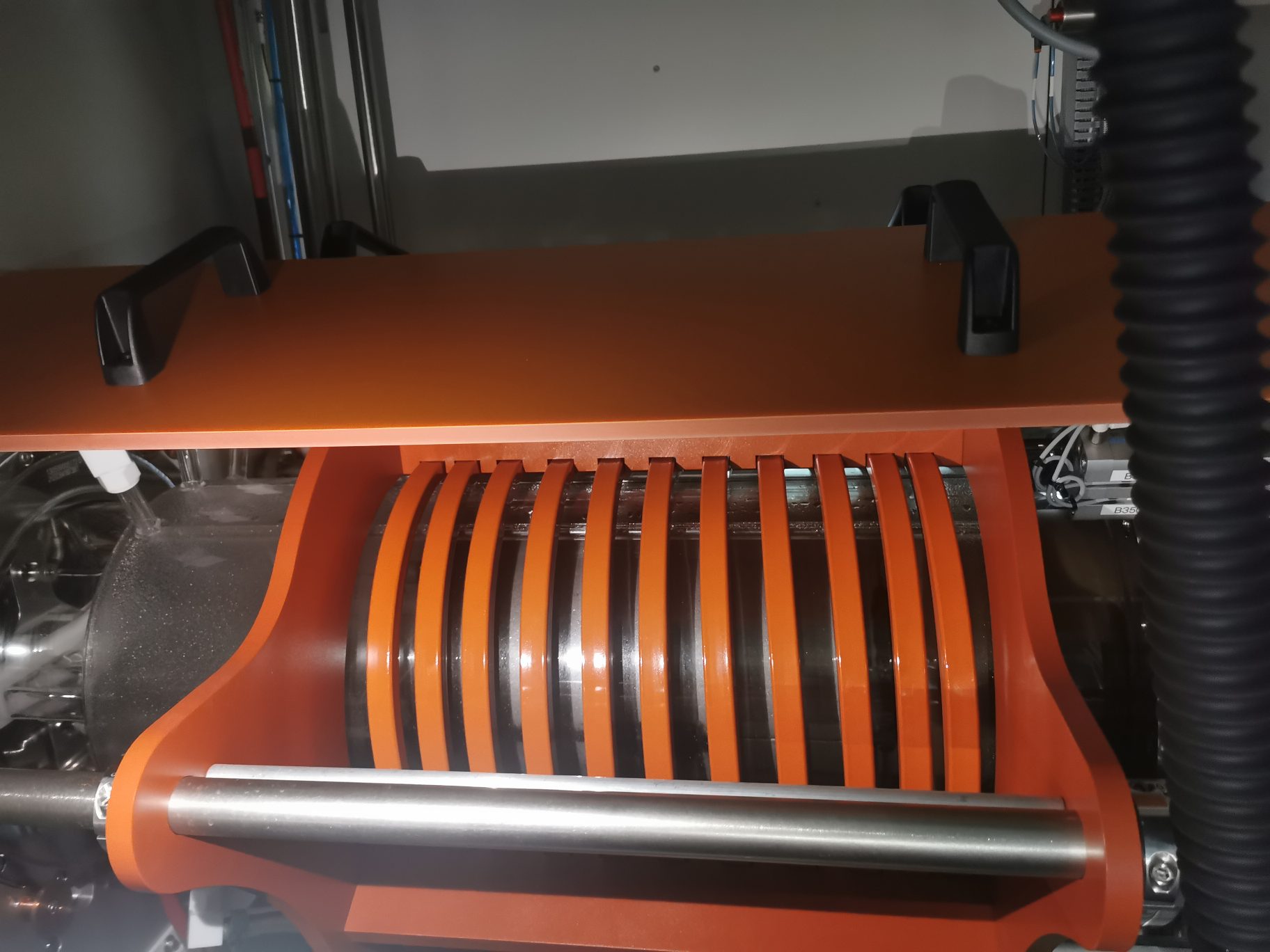

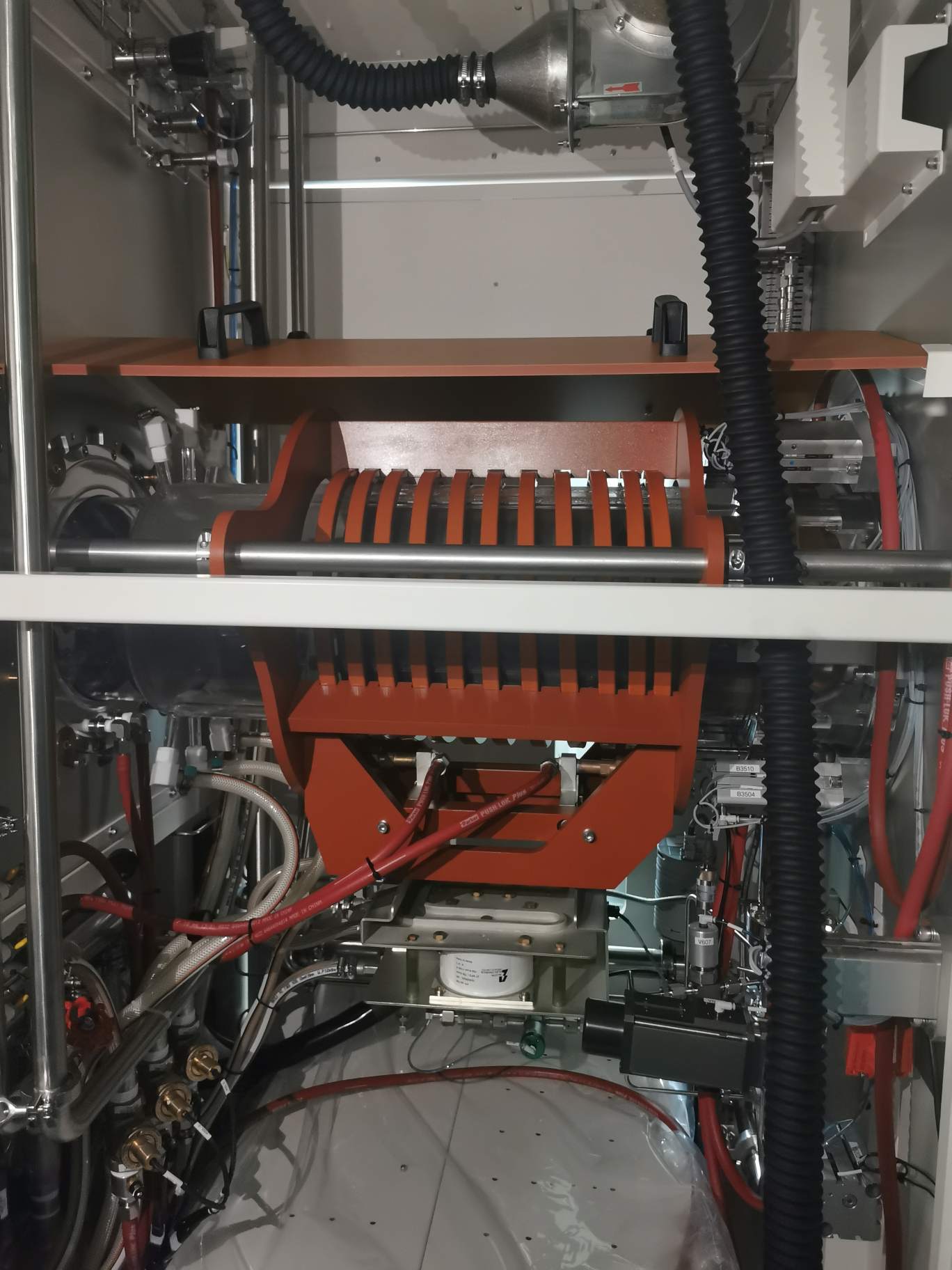

• LPE horisontale reaktorer
• Halvleder epitaksial vekst utstyr
• Høytemperatur CVD prosesskamre
• Avanserte halvledere termiske feltsystemer
• SiC krystallvekstsystemer
• Tredje generasjons halvlederproduksjon

Produktene våre er kompatible med flere standardutstyrsplattformer i industrien og kan tilpasses i henhold til kundenes tegninger eller reaktorspesifikasjoner.

Hvorfor velge VETEK Semiconductor?

VETEK Semiconductor har fokusert på halvledergrafittkomponenter og beleggingsteknologier i mange år. Siden 2016 har selskapet fortsatt å utvikle sine evner innen renseprosessering, presisjonsgrafittbearbeiding og produksjon av CVD-belegg for halvlederapplikasjoner.

VETEK-evner:

• Erfaring med SiC-epitaksikomponenter og reaktordeler
• In-house CVD SiC og TaC belegg produksjon
• Kontroll av materialrensing på halvledernivå
• Tilpasset produksjon basert på tegninger eller prøver
• Stabil produksjonskapasitet for batchordrer
• Tilførsel av grafittfilt og termiske feltmaterialer
• ISO9001 kvalitetsstyringssystem
• Teknisk støtte for utenlandske kunder

FAQ

(1) Hva er funksjonen til Halfmoon i en LPE-reaktor?

Halfmoon-komponenten støtter gassstrømføring, integrering av kammerstruktur, temperaturstyring og susceptorrotasjon inne i det epitaksiale reaksjonskammeret.

(2) Er Halfmoon i direkte kontakt med waferen?

Normalt nei. I de fleste LPE-reaktorstrukturer forblir Halfmoon rundt kammerenheten i stedet for å berøre waferen direkte.

(3) Hvorfor bruke SiC- eller TaC-belegg på overflaten?

Belegget er hovedsakelig for beskyttelse. Under SiC-epitaksi blir grafittdeler utsatt for høye temperaturer og reaktive gasser i lange perioder. Belegget bidrar til å forbedre oksidasjonsmotstanden og reduserer overflateslitasje og partikkelgenerering.

(4) Kan delen tilpasses?

Ja. De fleste Halfmoon-deler er faktisk laget i henhold til reaktorstruktur og kundetegninger, fordi dimensjoner og installasjonsdetaljer ofte varierer mellom utstyrsplattformer.
