VETEK-AMAT hul løftestift-løsning: høyrent grafittsubstrat med CVD SiC-belegg

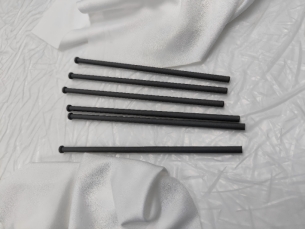

Figur 1: AMAT 0200-03201 fysisk produkt med hul løftestift (for 300 mm silisiumepitaksisystemer)

I halvlederwaferoverføringsprosesser påtar den hule løftepinnen (Wafer Lift Pin) de kritiske oppgavene med å støtte og overføre wafere. I prosessmiljøer med høy temperatur som MOCVD og epitaksial vekst, må løftestifter samtidig oppfylle flere krav, inkludert høy renhet, korrosjonsbestandighet, termisk sjokkbestandighet og lav partikkelforurensning.

For tiden bruker de vanlige løftestiftene på markedet et grafittsubstrat + CVD SiC-beleggsløsning. Imidlertid kan beleggingsteknologien til de aller fleste leverandører bare dekke den ytre overflaten - for hule strukturer,den indre veggen er virkelig det "tekniske ingenmannslandet".

I. Tre kjerneutfordringer som innvendig veggbelegg møter

1. Ukontrollert avsetningsenhet

Hule strukturer har et stort sideforhold. CVD-reaktantgasser sliter med å diffundere jevnt dypt inn i den indre boringen, noe som får den indre veggbeleggtykkelsen til å avta i en gradient fra porten til det dype indre, med lokale områder som til og med viser nakne utsatte områder.

2. Utilstrekkelig grenseflatebindingsstyrke

Den buede indre veggoverflaten begrenser optimaliseringsrommet til parametere for avsetningsprosess. Bindestyrken mellom belegget og grafittsubstratet er vanskelig å nå samme nivå som den ytre overflaten, og mikrosprekker eller til og med avskalling kan lett oppstå under termisk syklus.

3. Ukontrollert renslighet av indre borehull

Hvis den porøse strukturen til grafittsubstratet ikke er fullstendig forseglet av belegget, vil karbonpartikler og metalliske urenheter frigjøres ved høye temperaturer. Når urenheter løsner, forårsaker de direkte fargeforskjeller og partikkeldefekter på waferoverflaten, noe som reduserer produksjonsutbyttet.

Ved å utnytte sin dype tekniske ekspertise akkumulert i CVD-beleggingsfeltet, har VETEK med suksess overvunnet utfordringene med jevn avsetning og grensesnittbinding av CVD SiC-belegg på innerveggen av hule strukturer – fra simulering av gassstrømningsfelt til presis avsetningstemperaturfeltkontroll, og har etablert en komplett beleggsprosessløsning for indre vegger som sikrer konsistent beleggsdybde, innvendig og innvendig bindingstykkelse i borehullet og innvendig port. renslighet oppfyller standarder.

Denne artikkelen vil gi en dyptgående analyse av: de tekniske vanskelighetene med belegg på innervegg med hule løftestifter, hvordan jevnhet av belegg på indre vegg påvirker waferutbyttet, og nøkkelkontrollnodene fra prosessdesign til kvalitetskontroll og levering.

II. Hva er en AMAT Hollow Lift Pin?

En AMAT hulløftepinne er en presisjons-waferhåndteringskomponent som brukes inne i halvlederprosessutstyr. Dens primære funksjon er å løfte og plassere wafere under lasting, lossing og prosesssekvenser.

I motsetning til konvensjonelle solide løftestifter, har den hule designen et indre hulrom. Denne strukturen reduserer det totale materialvolumet og termisk masse samtidig som den nødvendige mekaniske geometrien opprettholdes. For halvlederapplikasjoner er det imidlertid langt mer krevende å produsere hule løftestifter enn å bearbeide konvensjonelle solide komponenter. Dimensjonsnøyaktighet for både indre og ytre overflater må kontrolleres strengt, og konsentrisitet mellom indre og ytre geometri er spesielt kritisk. Derfor er både materialvalg og belegningsprosesser avgjørende for den endelige ytelsen til løftepinnen.

For AMAT-epitaksisystemer tilbyr VETEK Semiconductor tilpassede AMAT hule løftestiftløsninger basert på grafittsubstrater med høy renhet og tette CVD-silisiumkarbidbelegg (SiC). Den hule strukturen bidrar til å redusere unødvendig materialmasse samtidig som den opprettholder den mekaniske strukturen som kreves for waferløfting; CVD-silisiumkarbidbelegget gir høy renhet, kjemisk motstand og høy temperaturstabilitet. VETEKs AMAT 0200-03201 løftestift er spesielt designet for 300 mm silisiumepitaksiapplikasjoner og kan produseres i henhold til kundenes tegninger, dimensjoner og prosesskrav.

III. Strukturen til VETEKs AMAT Hollow Lift Pin

VETEK fokuserer for tiden på beleggstrukturen med høy renhet grafitt + CVD silisiumkarbid for AMAT hule løftestifter. Den grunnleggende byggeprosessen er:

Høyrent grafittsubstrat → Presisjons CNC-bearbeiding → CVD silisiumkarbidbelegg → Presisjonsinspeksjon

Grafittsubstratet gir det strukturelle fundamentet og er egnet for presisjonsbearbeiding av tynnveggede og hule geometrier. VETEK bruker vanligvis importerte grafittmaterialer av halvlederkvalitet, inkludert materialer fra SGL Carbon og Toyo Tanso, avhengig av kundens krav. Et tett CVD-silisiumkarbidbelegg avsettes deretter på grafittoverflaten for å danne en beskyttende arbeidsoverflate av halvlederkvalitet.

Hvorfor velge grafitt som underlag?

For hule løftestifter må substratmaterialet ha en balanse mellom maskinbearbeidbarhet, termisk ytelse, mekanisk stabilitet og beleggprosesskompatibilitet. Høyren grafitt er spesielt egnet fordi den har følgende egenskaper:

• God stabilitet ved høye temperaturer

• Lav termisk ekspansjon

• God varmeledningsevne

• Relativ lav tetthet

• Utmerket bearbeidbarhet for komplekse geometrier

• Kompatibilitet med CVD silisiumkarbidbeleggprosessen

Bruken av grafitt gjør det også mulig å produsere komplekse hul- og tynnveggede strukturer med høy presisjon. VETEK har presisjons-CNC-bearbeidingsevner for halvledergrafitt- og silisiumkarbidkomponenter, med maskineringsprosesser optimalisert for dimensjonskontroll og overflatekvalitet.

IV. CVD silisiumkarbidbelegg: Det kritiske beskyttelseslaget

CVD-silisiumkarbidbelegget er en av de viktigste egenskapene til VETEK AMAT hule løftestifter. Dette belegget danner en tett silisiumkarbidoverflate på grafittsubstratet, og bidrar til å beskytte den underliggende grafitten fra prosessmiljøet.

Standard CVD silisiumkarbidbeleggtykkelse for slike VETEK-komponenter er omtrentlig100±20 μm. Beleggets renhet er ca6N / 99,99995 %.

VETEKs bredere CVD-silisiumkarbid-tekniske egenskaper inkluderer belegg med høy renhet, kontrollert beleggtykkelse og ensartet tykkelse fra batch-til-batch. Tekniske data indikerer at CVD-silisiumkarbidbeleggets renhet er på 6N–7N-nivået. For spesifikke AMAT løftepinneprosjekter kan beleggsspesifikasjonene justeres i henhold til kundenes tegninger og prosesskrav.

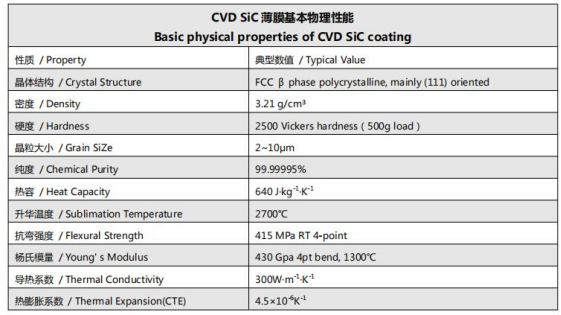

Figur 2: Grunnleggende fysiske egenskaper til CVD SiC-belegg

Hvorfor er innerveggbelegg viktig?

En av de mest teknisk utfordrende aspektene ved AMAT hule løftestifter er ikke bare å belegge den ytre overflaten, men å oppnå et stabilt og jevnt belegg på den indre veggen av den hule strukturen.

Den indre overflaten er vanskelig tilgjengelig under CVD-beleggingsprosessen. Sammenlignet med den ytre overflaten, introduserer den indre geometrien ytterligere utfordringer i gassstrøm, jevn avsetning, kontroll av beleggtykkelse og prosesskonsistens. Derfor kan innvendig beleggkvalitet bli en viktig differensierende faktor blant leverandører.

VETEK har erfaring med CVD silisiumkarbidbelegg av hule strukturer og legger spesiell vekt på den indre overflaten. Et godt kontrollert innerveggbelegg bidrar til å opprettholde et beskyttende silisiumkarbidlag gjennom den hule strukturen, i stedet for å la den indre grafitten bli eksponert for prosessmiljøet. Dette er spesielt viktig når løftepinnen opererer i høytemperatur og kjemisk aggressive halvlederprosesskamre.

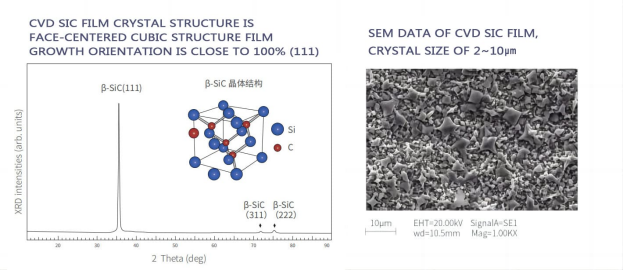

Figur 3: Mikroskopisk krystallstruktur av CVD silisiumkarbidbelegg

V. Viktige fordeler med VETEK AMAT hule løftestifter

Materialsystem med høy renhet:Kombinasjonen av høyrent grafitt og høyrent CVD silisiumkarbid er designet for halvledermiljøer der kontamineringskontroll er kritisk. Avhengig av den valgte spesifikasjonen er CVD-silisiumkarbidbeleggets renhet 6N.

Standard 100±20 μm silisiumkarbidbelegg:VETEKs standard beleggtykkelse er omtrent 100±20 μm, noe som gir en praktisk beleggtykkelse for halvlederprosesskomponenter, mens tilpasning er tilgjengelig i henhold til kundens krav.

Utmerket innvendig beleggevne:For hule komponenter er innerveggbelegg en av de vanskeligere delene av produksjonsprosessen. VETEK har utviklet belegningsprosesser som er i stand til å oppnå høykvalitetsdekning på innerveggen av hule løftestifter, fra gassstrømningsfeltsimulering til temperaturfeltkontroll, som sikrer jevn beleggtykkelse, fast binding.

Høy temperatur stabilitet:Både grafittsubstratet og CVD-silisiumkarbidbelegget er egnet for høytemperatur-halvlederprosessmiljøer. CVD-silisiumkarbidlaget gir ekstra beskyttelse mot kjemisk angrep og overflatedegradering. VETEKs CVD-silisiumkarbidfilmdata viser høy termisk ledningsevne, lav termisk ekspansjon og en sublimeringstemperatur på omtrent 2700 °C, noe som indikerer at materialet er egnet for krevende høytemperaturapplikasjoner.

Kjemisk motstand og korrosjonsbestandighet:Den tette CVD-silisiumkarbidoverflaten gir bedre korrosjonsbestandighet enn bar grafitt og tåler aggressive prosessgasser og kjemiske rengjøringsmiljøer. Dette bidrar til å redusere substratnedbrytning og opprettholder en mer stabil komponentoverflate over gjentatte prosesssykluser.

Presisjonsmaskinering og tilpasning:Hule løftestifter krever nøyaktig kontroll av ytre diameter, indre diameter, veggtykkelse, lengde og konsentrisitet. VETEK kombinerer CNC-presisjonsmaskinering med CVD-beleggingsprosesser for å produsere komplekse halvlederkomponenter i henhold til kundetegninger. Løftepinner kan produseres i henhold til:

• Kundetegninger

• Eksempel på komponenter

• Dimensjonsspesifikasjoner

• Nødvendig beleggtykkelse

• Nødvendig grafittkvalitet

• Spesifikke prosesskrav

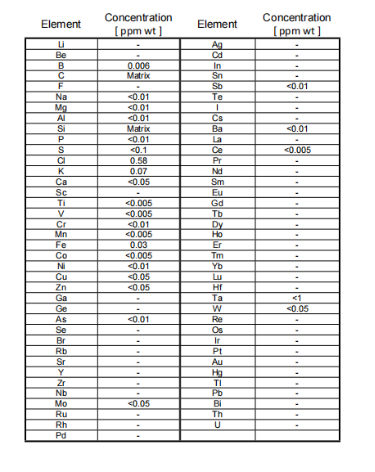

Figur 4: CVD silisiumkarbidbelegg GDMS renhetstestrapport

VI. Typiske applikasjoner

Silisiumepitaksi:Løftestifter brukes til waferløfting, posisjonering og overføring i epitaksiutstyr. VETEKs eksisterende AMAT 0200-03201-produkt er spesielt posisjonert for 300 mm silisiumepitaksiapplikasjoner.

Waferhåndteringssystemer:Løftepinner kan tjene som presisjonskomponenter for håndtering av wafer for applikasjoner som krever høytemperaturstabilitet, dimensjonsnøyaktighet og forurensningskontroll. Waferløftepinner med et hult rørformet legeme kan effektivt minimere lokalt varmetap, og dermed redusere pinnemerkene som vanligvis sees på wafer-baksiden i høytemperaturprosesser (som epitaksial vekst eller gløding). Å danne et hult hulrom inne i løftepinnens kropp reduserer termisk masse og forbedrer wafertemperaturens jevnhet.

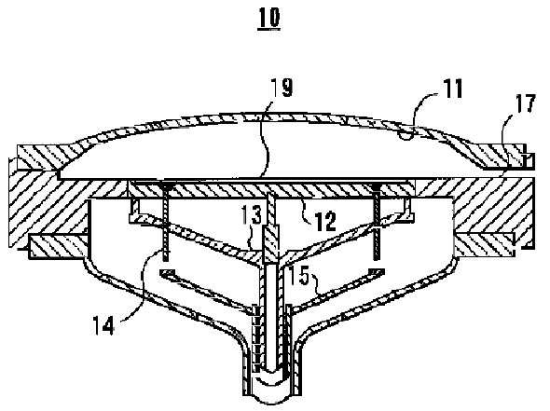

Figur 5: Skjematisk av prinsippet som hule løftestifter reduserer termisk masse og forbedrer wafertemperaturens ensartethet

Halvleder prosessutstyr:Basert på kundetegninger og prøver, kan lignende grafitt + CVD silisiumkarbid-komponenter utvikles for andre halvlederutstyrsplattformer. VETEKs halvlederproduktportefølje dekker silisiumepitaksi, silisiumkarbidepitaksi, MOCVD, RTP/RTA, etsing og andre halvlederprosesser.



VII. Produksjonsprosess: Nøkkelkontrollnoder fra prosessdesign til kvalitetskontroll og levering

Produksjonen av AMAT hule løftestifter involverer flere kritiske trinn, som hver direkte påvirker påliteligheten til sluttproduktet og waferutbyttet:

1. Valg av grafittmateriale— Velg riktig grafittkvalitet med høy renhet (SGL Carbon eller Toyo Tanso, etc.) i henhold til kundens krav til dimensjon, termisk ytelse og renhet.

2. Presisjon CNC maskinering— Maskin grafittemnet til ønsket hulgeometri. Spesiell oppmerksomhet rettes mot indre diameter, ytre diameter, veggtykkelse, lengde og konsentrisitet.

3. Forberedelse av overflaten— Den maskinerte grafittkomponenten gjennomgår rengjøring og overflatebehandling før CVD-belegg.

4. CVD silisiumkarbidbelegg— Deponer et tett CVD silisiumkarbidlag på grafittsubstratet. Standard beleggtykkelse er omtrent 100±20 μm, med beleggrenhet på 6N i henhold til den valgte spesifikasjonen.

5. Innvendig overflatebelegg (kritisk teknisk trinn)— For hule løftestifter er innerveggen nøye bearbeidet for å oppnå stabil dekning av silisiumkarbidbelegg. Gjennom optimering av gassstrømfeltsimulering og presis avsetningstemperaturfeltkontroll, sikres konsistent beleggtykkelse fra porten til det dype indre av boringen, fast binding og indre boring som oppfyller standardene.

6. Undersøkelse — Ferdige komponenter gjennomgår inspeksjon for dimensjonsnøyaktighet, beleggtilstand og andre kundespesifiserte krav før forsendelse.

VETEKs produksjonskapasitet dekker rensing, CNC-maskinering, CVD-belegg og inspeksjon, og gir en integrert produksjonskjede for karbonbaserte halvlederkomponenter.

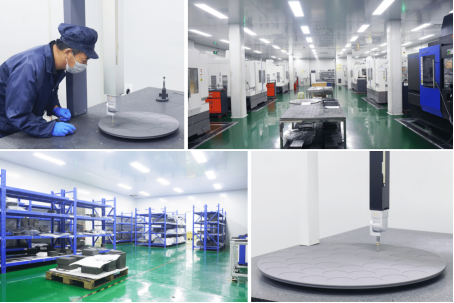

Figur 6: VETEK halvledermaterialer produksjon og presisjonsmaskinering base

VIII. Eksempel på ledetid

Den typiske ledetiden for tilpassede AMAT hule løftestiftprøver er så rask som omtrent 20 dager. Faktisk leveringstid kan variere avhengig av tegningskompleksitet, materialvalg, beleggkrav, mengde og inspeksjonskrav. For gjentatte bestillinger eller allerede kvalifiserte produkter, kan produksjonsplaner forhandles separat i henhold til kundeprognoser og nødvendige leveringsdatoer.

Figur 7: VETEK AMAT hul løftestift produktemballasje



IX. Hvorfor velge VETEKs AMAT Hollow Lift Pins?

VETEK integrerer innkjøp av grafittmateriale, presisjonsmaskinering, CVD silisiumkarbidbelegg og produksjon av halvlederkomponenter i en integrert produksjonsprosess. Nøkkelfunksjoner inkluderer:

• Høyrent grafittsubstrat (SGL Carbon / Toyo Tanso, etc.)

• CVD silisiumkarbidbelegg renhet 6N

• Standard beleggtykkelse 100±20 μm

• Maskinering av hul struktur

• Innervegg CVD silisiumkarbidbelegg (kjernedifferensieringsevne)

• Presisjon CNC maskinering

• AMAT-kompatible wafer løftestiftløsninger

• Prøvetid så raskt som omtrent 20 dager

VETEK dekker hele den tekniske kjeden av CVD-utstyrsutvikling, CVD-prosessutvikling, CNC presisjonsmaskinering og rensing, støttet av dedikerte FoU-sentre og produksjonsanlegg for halvledermaterialer.

X. Ofte stilte spørsmål (FAQ)

Q1: Hva er standard CVD-silisiumkarbidbeleggtykkelsen til VETEK AMAT hule løftestifter?

Standard beleggtykkelse er omtrent 100±20 μm. Spesifikk tykkelse kan justeres i henhold til kundenes tegninger og prosesskrav.

Q2: Hvilket renhetsnivå kan CVD-silisiumkarbidbelegget oppnå?

Avhengig av den valgte spesifikasjonen er beleggets renhet omtrent 6N (99,99995%). VETEKs CVD silisiumkarbidplattform opererer rutinemessig på 6N–7N nivå.

Q3: Hvorfor er innvendig veggbelegg kritisk for hule løftestifter?

Den indre geometrien er vanskelig å belegge jevnt. Høykvalitets innvendig silisiumkarbiddekning forhindrer grafittsubstratet fra å bli utsatt for høytemperatur, kjemisk aktive prosessmiljøer og er en viktig differensierende faktor for langsiktig pålitelighet. Ensartethet av innerveggbelegg er direkte relatert til renheten i innvendig boring og waferutbytte.

Q4: Kan VETEK produsere i henhold til mine OEM-tegninger eller prøver?

Ja. VETEK kan produsere i henhold til kundetegninger, OEM delenummer (som AMAT 0200-03201), prøvekomponenter, dimensjonsspesifikasjoner, nødvendig grafittkvalitet og beleggkrav.

Q5: Hva er den typiske prøvens ledetid?

Typisk prøvetid er så rask som omtrent 20 dager. Faktisk levering avhenger av tegningskompleksitet, materialvalg, beleggkrav, mengde og inspeksjonsbehov.

XI. Sammendrag

Selv om AMAT hule løftestift er en relativt liten halvlederkomponent, er produksjonskravene langt fra enkle. Tynnveggsgeometri, strenge konsentrisitetskrav, høytemperaturdrift, forurensningskontroll og kombinasjonen av indre overflatebelegg gjør den til en spesialisert halvlederprosesskomponent.

VETEKs nåværende løsning tar i bruk høyrent grafitt med CVD silisiumkarbidbelegg, og kombinerer bearbeidbarheten og termiske egenskaper til grafitt med høy renhet, kjemisk motstand og høytemperaturstabilitet til CVD silisiumkarbid. Med en standard beleggtykkelse på 100±20 μm, renhet opp til 6N, SGL og Toyo Tanso grafittmateriale, og innvendig veggbeleggingsevne, kan VETEK tilby tilpassede AMAT hule løftestiftløsninger for halvlederwaferhåndtering og silisiumepitaksiapplikasjoner.

For kunder som søker alternative leverandører avAMAT 0200-03201 hule wafer løftestifter,ellerandre silisiumkarbidbelagte grafitthalvlederkomponenter,VETEK kan vurdere tegninger eller prøver og tilby skreddersydde produksjonsløsninger.
