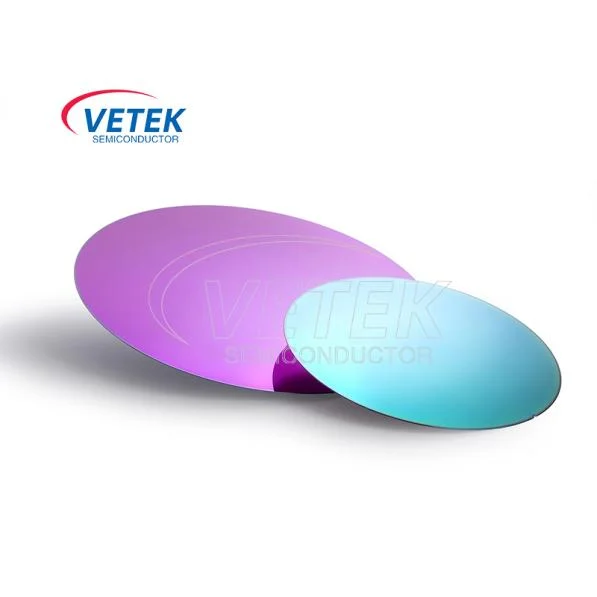

Silisium på isolator wafer

Arbeidsprinsippet tilDet halvleder'SSilisium på isolator waferhovedsakelig er avhengig av sin unike struktur og materielle egenskaper. Og Soi waferBestår av tre lag: Topplaget er et enkeltkrystall silisiumenhetslag, midten er et isolerende nedgravd oksyd (boks) lag, og bunnlaget er et støttende silisiumsubstrat.

Strukturen til silisium på isolator Wafers (SOI)

Dannelse av isolasjonslaget: Silisium på isolator wafer produseres vanligvis ved hjelp av Smart Cut ™ -teknologi eller SIMOX (separasjon ved implantert oksygen) -teknologi. Smart Cut ™ -teknologi injiserer hydrogenioner i silisiumskiven for å danne et boble-lag, og binder deretter den hydrogeninjiserte skiven til den støttende silisiumwafer.

Etter varmebehandling deles den hydrogeninjiserte skiven fra boblaget for å danne en SOI-struktur.Simox -teknologiimplantater oksygenioner med høyt energi i silisiumskiver for å danne et silisiumoksydlag ved høye temperaturer.

Reduser parasittisk kapasitans: Bokslaget tilSilisiumkarbidskiveisolerer effektivt enhetslaget og basen silisium, reduseres betydeligg parasittisk kapasitans. Denne isolasjonen reduserer strømforbruket og øker enhetens hastighet og ytelse.

Unngå innløpseffekter: N-brønnen og p-brønnen enheter iSoi waferer fullstendig isolert, og unngår innløpseffekten i tradisjonelle CMOS-strukturer. Dette tillaterwafer soi som skal produseres i høyere hastigheter.

Etch stoppfunksjon:Enkeltkrystall silisiumenhetslagOg bokselagsstrukturen til SOI -wafer letter fremstilling av MEMS og optoelektroniske enheter, og gir utmerket etsestoppfunksjon.

Gjennom disse egenskapene,Silisium på isolator waferSpiller en viktig rolle i halvlederbehandling og fremmer kontinuerlig utvikling av den integrerte kretsen (IC) ogMikroelektromekaniske systemer (MEMS)Industrier. Vi ser oppriktig frem til videre kommunikasjon og samarbeid med deg.

200mm Sol Wafers spesifikasjonsparameter:

Silisium på Isolator Wafers Produksjonsbutikker:
