4h semi -isolasjonstype SIC -underlag
  • 4h semi -isolasjonstype SIC -underlag4h semi -isolasjonstype SIC -underlag

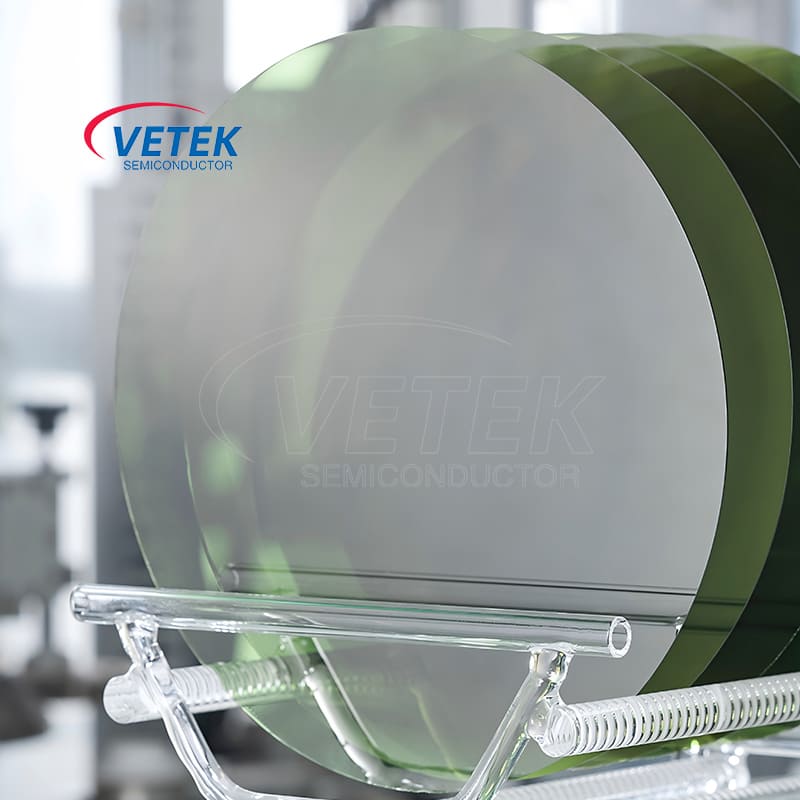

4h semi -isolasjonstype SIC -underlag

Vetek Semiconductor er en profesjonell 4H semi -isolasjon av SIC -underlagsleverandør og produsent i Kina. Vårt 4H semi -isolerende SIC -underlag er mye brukt i viktige komponenter i halvlederproduksjonsutstyr. Velkommen dine videre henvendelser.

SIC Wafer spiller flere nøkkelroller i halvlederbehandlingsprosessen. Kombinert med dens høye resistivitet, høye termisk ledningsevne, bred båndgap og andre egenskaper, er det mye brukt i høyfrekvente, høye kraft- og høye temperaturfelt, spesielt innen mikrobølgeovn og RF-applikasjoner. Det er et uunnværlig komponentprodukt i produksjonsprosessen for halvleder.


Hovedfordel

1. Utmerkede elektriske egenskaper


Høyt kritisk nedbrytning av elektrisk felt (ca. 3 mV/cm): ca. 10 ganger høyere enn silisium, kan støtte høyere spenning og tynnere drivlagsdesign, betydelig redusere på motstand, egnet for høyspennings effektenheter.

Semi-isolerer egenskaper: høy resistivitet (> 10^5 Ω · cm) gjennom vanadiumdoping eller iboende defektkompensasjon, egnet for høyfrekvens, lavt tap RF-enheter (for eksempel HEMT), reduserer parasittiske kapasitanseffekter.


2. Termisk og kjemisk stabilitet


Høy termisk ledningsevne (4,9W /cm · K): Utmerket ytelse av varmeavledning, støtte høyt temperaturarbeid (teoretisk arbeidstemperatur kan nå 200 ℃ eller mer), reduser kravene til systemvarmen.

Kjemisk inertness: inert til de fleste syrer og alkalier, sterk korrosjonsresistens, egnet for tøffe miljø.


3. Materialstruktur og krystallkvalitet


4H polytypisk struktur: Den sekskantede strukturen gir høyere elektronmobilitet (f.eks. Longitudinell elektronmobilitet på ca. 1140 cm²/V · s), som er overlegen andre polytypiske strukturer (f.eks. 6H-SIC) og er egnet for høyfrekvente enheter.

Epitaksial vekst av høy kvalitet: Heterogene epitaksiale filmer med lav defekttetthet (for eksempel epitaksiale lag på ALN/Si kompositt underlag) kan oppnås gjennom CVD (kjemisk dampavsetning), forbedring av enhetspålitelig.


4. Prosesskompatibilitet


Kompatibel med silisiumprosess: SiO₂ isolasjonslag kan dannes gjennom termisk oksidasjon, noe som er enkelt å integrere silisiumbaserte prosessenheter som MOSFET.

Ohmisk kontaktoptimalisering: Bruk av flerlagsmetall (for eksempel Ni/Ti/Pt) legeringsprosess, reduser kontaktmotstanden (for eksempel Ni/Si/Al-struktur kontaktmotstand så lav som 1,3 × 10^-4 Ω · cm), forbedre enhetens ytelse.


5. Søknadsscenarier


Power Electronics: Brukes til å produsere høyspent Schottky-dioder (SBD), IGBT-moduler, etc., som støtter høye koblingsfrekvenser og lavt tap.

RF-enheter: Passer for 5G kommunikasjonsbasestasjoner, radar og andre høyfrekvente scenarier, for eksempel Algan/GaN HEMT-enheter.




Vetek Semiconductor forfølger stadig høyere krystallkvalitet og prosesseringskvalitet for å imøtekomme kundens behov.4-tommersog6-tommersProduktene er tilgjengelige, og8-tommersProduktene er under utvikling.


Semi-isolerer SIC-underlag Basiske produktspesifikasjoner:


BASIC PRODUCT SPECIFICATIONS of Semi-Insulating SiC Substrate


Semi-isolerer SIC-substratkrystallkvalitetsspesifikasjoner:


CRYSTAL QUALITY SPECIFICATIONS of Semi-Insulating SiC Substrate


4h semi -isolasjonstype SIC Substratdeteksjonsmetode og terminologi:


Detection Method and Terminology of 4H Semi Insulating Type SiC Substrate

Hot Tags: 4h semi -isolasjonstype SIC -underlag
